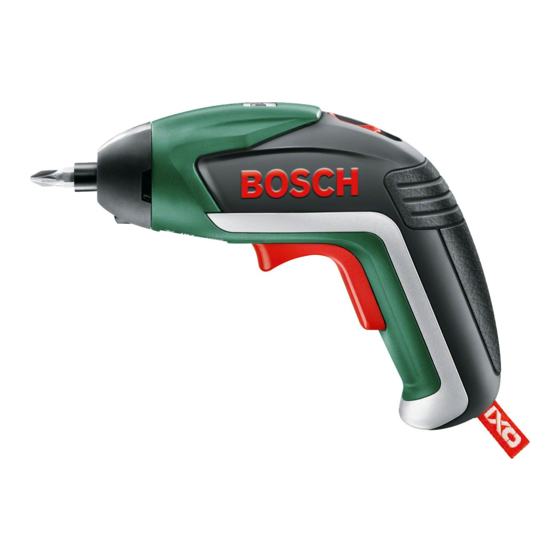

Bosch IXO Original Instructions Manual

Hide thumbs Also See for IXO:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
1 609 92A 4CX (05.2018) AS / 42
1 609 92A 4CX
IXO
en Original instructions
正本使用说明书
zh
zh
原始使用說明書

Advertisement

loading
Need help?

Need help?

Do you have a question about the IXO and is the answer not in the manual?

Questions and answers

Related Manuals for Bosch IXO

Summary of Contents for Bosch IXO

  • Page 1 Robert Bosch Power Tools GmbH 70538 Stuttgart GERMANY www.bosch-pt.com 1 609 92A 4CX (05.2018) AS / 42 1 609 92A 4CX en Original instructions 正本使用说明书 原始使用說明書...
  • Page 2 English ............page 中文 .............页次 19 繁體中文............頁次 30 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 3 (11) (12) (13) (14) Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 4 (10) 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 5 (15) (16) (17) (18) (19) Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 6 (20) 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...

  • Page 7: Safety Instructions

    Do not abuse the cord. Never use the cord for carrying, pulling or un- plugging the power tool. Keep cord away from heat, oil, sharp edges Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 8 If devices are provided for the connection of dust extraction and col- lection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 9 Shorting the battery terminals together may cause burns or a fire. Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 10 Before any work on the tool (e.g. maintenance, tool change etc.) as well as during transport and storage, set the rotational direction switch to the middle position. There is risk of injury from unintentionally pressing the on/off switch. 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 11 Do not open the charger your- self, and have it repaired only by a qualified specialist using only ori- ginal replacement parts. Damaged chargers, cables and plugs increase the risk of electric shock. Bosch Power Tools 1 609 92A 4CX | (16.05.2018)

  • Page 12: Product Description And Specifications

    Hole for attaching a strap On/off switch Point lens Dispersing lens (10) Worklight (11) Handle (insulated gripping surface) (12) Port for charging cable (13) Charging cable (14) Charger (15) Off-set angle adapter 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 13 – during operation and during °C -20 to +50 storage Battery Li-ion Capacity Energy Number of battery cells Charger Article number 1 607 000 CH1 Charging time Protection class / II Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 14 If the battery charge indicator (4) lights up red when you press the On/Off switch (7) half way in, the remaining battery capacity is less than 30% and the battery should be charged. 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 15 Fitting (see figures C–D) To fit the adapters, pull off the rubber cap (3) towards you. Then the ad- apters can be attached. It is possible to fit an adapter offset by 45°. Bosch Power Tools 1 609 92A 4CX | (16.05.2018)

  • Page 16: Operation

    15 seconds. Otherwise, the power tool may become dam- aged. Practical advice Only apply the power tool to the screw/nut when the tool is switched off. Rotating tool inserts can slip off. 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...

  • Page 17: Maintenance And Service

    Bosch power tools. In order to avoid safety hazards, if the power supply cord needs to be re- placed, this must be done by Bosch or by a customer service centre that is authorised to repair Bosch power tools.
  • Page 18 Even when fully discharged, the bat- tery still contains a residual capacity which can be released in case of a short circuit. 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 19 动工具。 电动工具产生的火花会点燃粉 尘或气体。 让儿童和旁观者离开后操作电动工具。 注意力不集 中会使操作 者失去对工具的控制。 电气安全 电动工具插头必须与插座相配。绝不能以任何方式 改装插头。 需接地的电动工具不能使用任何转换插 头。 未经改装的插头和 相配的插座将减少电击危 险。 避免人体接触接地表面，如管道、散热片和冰箱。 如果你身体 接地会增加电击危险。 不得将电动工具暴露在雨中或潮湿环境中。 水进入 电动工具将 增加电击危险。 不得滥用电线。绝不能用电线搬运、拉动电动工具 或拔出其插 头。使电线远离热源、油、锐边或运动 部件。 受损或缠绕的软 线会增加电击危险。 当在户外使用电动工具时，使用适合户外使用的外 接软线。 适 合户外使用的软线将减少电击危险。 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 20 电动工具使用和注意事项 不要滥用电动工具，根据用途使用适当的电动工 具。 选用适当 设计的电动工具会使你工作更有效、 更安全。 如果开关不能接通或关断工具电源，则不能使用该 电动工具。 如果开关不能接通或关断工具电源，则不能使用该 电动工具。 在进行任何调节、更换附件或贮存电动工具之前， 必须从电源 上拔掉插头和/ 或使电池盒与工具脱 开。 这种防护性措施将减 少工具意外起动的危险。 将闲置不用的电动工具贮存在儿童所及范围之外， 并且不要让 不熟悉电动工具或对这些说明不了解的 人操作电动工具。 电动 工具在未经培训的用户手中 是危险的。 保养电动工具。检查运动件是否调整到位或卡住， 检查零件破 损情况和影响电动工具运行的其他状 况。如有损坏，电动工具 应在使用前修理好。 许多 事故由维护不良的电动工具引发。 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 21 币、钥匙、钉子、螺钉或其他小金属物 体，以防一端与另一端 连接。 电池端部短路会引起 燃烧或火灾。 在滥用条件下，液体会从电池中溅出；避免接触。 如果意外碰 到了，用水冲洗。如果液体碰到了眼 睛，还要寻求医疗帮助。 从电池中溅出的液体会发 生腐蚀或燃烧。 维修 让专业维修人员使用相同的备件维修电动工具。这将保证所维 修的电动工具的安全。 针对电动扳手的安全规章 使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位 寻求支援。 接触电线可能引起火灾並让操作者触电。损坏了瓦 斯管会引起爆炸。如果水管被刺穿了会导致财物损失。 在紧固件可能触及暗线进行操作时，要通过绝缘握持面来握持 工具。紧固件碰到带电导线会使工具外露的金属零件带电从而 使的工具可能操作者受到电击。 请紧握电动工具。拧紧和拧松螺丝时可能短时出现高反应扭 矩。 固定好工件。使用固定装置或老虎钳固定工件，会比用手持握 工件更牢固。 等待电动工具完全静止后才能够放下机器。 机器上的工具可能 在工作中被夹住，而令您无法控制电动工具。 保护电动工具免受高温（例如长期日照）、火焰、 水和湿气的侵害。有爆炸的危险。 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 22 22 | 中文 对设备执行任何操作前（比如保养、更换刀具等）以及运输和 存储过程中，请将正逆转开关置于中间位置。无意间操作开关 可能会造成伤害。 有关充电器的安全规章 儿童和身体、感官或精神上有缺陷或缺 乏经验与知识的人员不得使用本充电 器。对于八岁以上的儿童和身体、感官 或精神上有缺陷或缺乏经验与知识的人 员，倘若其得到负责其安全的人员监护 或接受过监护人有关充电器使用的指导 并已了解到可能的危险，则可以使用本 充电器。否则会有误操作和人身伤害的 危险。 在使用、清洁和保养时请看管好儿童。 确保儿童不会使用本充电器玩耍。 不得将充电器暴露在雨中或潮湿环境中。水进入电器将增加 电击危险。 请只使用随附的充电器为电动工具充电。 保持充电器的清洁。污染会产生触电的危险。 每次使用前都要检查充电器、电源线和插头。一旦发现充电器 损坏，请勿使用。请勿自行打开充电器，只能由具有相应资质 的专业人员用原厂配件进行维修。损坏的充电器、电源线和插 头会增加使用者触电的危险。 不要在可燃的底板（如纸张、织物等）上或可燃环境中使用充 电器。因充电器在充电时会变热，存在火灾危险。 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 23 螺丝批嘴 工具夹头 橡胶盖 电池电量显示 正逆转开关 吊环 起停开关 复曲面透镜 散光透镜 (10) 工作灯 (11) 手柄（绝缘握柄） (12) 充电线插口 (13) 充电线 (14) 充电器 (15) 偏心附件 (16) 角度附件 (17) 扭矩附件 (18) 扭矩预选调节环 (19) 扭矩调节标记 (20) 解锁环 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 24 充电电池 锂离子 容量 安培时 电量 瓦特小时 电池单元数量 充电器 1 607 000 CH1 物品代码 充电时间 小时 保护等级 / II 充电线 物品代码 1 607 000 CG9 A) 当温度> +65 °C时，过热保护装置使电动工具停下。 B) 温度<0 °C时功率受限 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 25 可能会造成伤害。 为充电电池充电（见图片A） 注意电源电压！电源的电压必须和充电器铭牌上标示的电压数 据一致。标记为230 V的充电器也可用220 V电压运行。 请勿使用其他充电器。附带的充电器是电动工具上的锂离子充 电电池的专用充电器。 提示：充电电池在交货时只完成部分充电。首度使用电动工具之 前，必须先充足充电电池的电以确保充电电池的功率。 可以随时为锂离子电池充电，不会缩短电池的使用寿命。如果充 电过程突然中断，也不会损坏电池。 本锂离子电池配备了电池电子保护装置（ECP），可以防止电池过 度放电。电池的电量如果用尽了，保护开关会自动关闭电动工 具：安装在机器上的工具刀头会停止转动。 电动工具被关闭之后，切勿继续按住起停开关。否则可能会损 坏电池。 如果充电电池的充电电量指示灯(4)在将起停开关(7)按到一半时亮 起红光，代表充电电池的现存电量已经不足30%，应该为电池充 电了。 充电时将充电线(13)插入手柄底面的插口(12)中并插入充电器 (14)。然后将充电器(14)的电源插头插入电源插座。 将起停开关(7)完全按下会取消充电。 充电电池的充电电量指示灯(4)显示充电进度。充电时指示灯呈绿 色闪烁。如果充电电池的充电电量指示灯(4)长亮为绿色，则充电 电池已充满电。 在充电过程中电动工具的手柄会变热， 这是正常的现象。不使用 充电器时必须中断充电器的电源供应。在充电过程中无法使用电 动工具；如果在充电过程中电动工具没有反应，并非机器故障。 请注意有关作废处理的规定。 保护充电器，勿让湿气渗入！ 更换刀具（见图片B） Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 26 偏心附件/角度附件/扭矩附件（见图片C – F） 借助偏心附件(15)可以靠近边缘地拧螺丝。 借助角度附件(16)可以在难够到的位置拧螺丝。 借助扭矩附件(17)上的扭矩预选调节环(18)可以分10个等级预选所 需的扭矩。如果扭力设定正确，只要螺丝头已经平贴在工件表 面，或者到达了预定的扭力，安装在机器上的工具便会停止转 动。 安装（见图片C – D） 安装附件时，请将橡胶帽(3)向前拔下。接着便可以装上套筒。可 以偏移45°安装附件。 拆卸（见图片E – F） 拆卸附件时，请沿 ➊ 方向转动解锁环(20)，将附件向前拔下。然 后重新套上橡胶帽(3)。 工作 投入使用 改变转向 通过正逆转开关(5)可以更改电动工具的旋转方向。按下起停开关 (7)后无法更改。 仅可在电动工具静止时操纵正逆转开关 (5)。否则可能会造成损 坏。 正转：向前推动正逆转开关(5)以旋入螺栓。 逆转：向后推动正逆转开关(5)以松开或旋出螺栓。 开动/关闭 将电动工具投入使用时按压起停开关(7)并按住。 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 27 轻按或是把起停开关(7)按到底时，灯会亮起，在照明状况不佳的 环境中可以借此照亮操作位置。 关闭电动工具时，请松开起停开关(7)。 全自动的主轴锁定功能 (Auto-Lock) 起停开关(7)未按下时可锁定钻轴，从而锁住工具夹头。 因此，即使蓄电池没电了，也可以使用本电动工具拧入螺丝，换 句话说，也可以使用本机器充当螺丝起子。 钻轴卡住时，按压起停开关(7)的时间不得超过15秒。否则可能 会损坏电动工具。 工作提示 先关闭电动工具，然后再把工具放置在螺母/螺栓上。安装在接 头上的工具刀头如果仍继续转动，容易从螺丝头上滑开。 维修和服务 维修和清洁 对设备执行任何操作前（比如保养、更换刀具等）以及运输和 存储过程中，请将正逆转开关置于中间位置。无意间操作开关 可能会造成伤害。 电动工具和通风间隙都必须保持清洁，这样才能够提高工作品 质和安全性。 如果蓄电池故障了，可以向博世电动工具公司授权的客户服务中 心求援。 如果必须更换连接线，务必把这项工作交给博世或者经授权的博 世电动工具顾客服务执行，以避免危害机器的安全性能。 本公司生产的电动工具都经过严密的品质检验，如果机器仍然发 生故障，请将机器交给博世电动工具公司授权的顾客服务处修 理。 客户服务和应用咨询 本公司顾客服务处负责回答有关本公司产品的修理，维护和备件 的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 28 博世电动工具（中国） 有限公司 中国　浙江省　杭州市 滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com 制造商地址： Robert Bosch Power Tools GmbH 罗伯特· 博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国 搬运 随着机器一起供货的锂离子充电电池必须符合危险物品法规。使 用者无须另外使用保护包装便可以运送该充电电池。 但是如果将它交由第三者运送（例如：寄空运或委托运输公司） 则要使用特殊的包装和标示。此时必须向危险物品专家请教有关 寄送危险物品的相关事宜。...
  • Page 29 苯 苯醚 (PBB) (PBDE) 外壳的 金属部 分 外壳的 非金属 部分 机械传 动机构 电机组 件 控制组 件 附件 配件 连接件 电源线* ① 电池系 统* ② 电源 本表格依据SJ/T11364 的规定编制。 O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572 规定的限量要求以下。 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 30 X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。 且目前业界没有成熟的替代方案，符合欧盟RoHS 指令环保要求。 * ①适用于采用电源线连接供电的产品。 * ②适用于采用充电电池供电的产品。 产品环保使用期限内的使用条件参见产品说明书。 繁體中文 安全注意事項 電動工具通用安全警告 閱讀所有警告和所有說明。不遵照以下警告和說 警告 明會導致電擊、著火和／或嚴重傷害。 保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有 線）電動工具或是以電池驅動的（無線）電動工具。 工作場地的安全 保持工作場地清潔和明亮。雜亂和黑暗的場地會引發事故。 不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電 動工具。電動工具產生的火花會點燃粉塵或氣體。 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失 去對工具的控制。 電氣安全 電動工具插頭必須與插座相配。 絕不能以任何方式改裝插頭。 需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和 相配的插座將減少電擊危險。 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 31 流動作保護器（RCD）。使用RCD可降低電擊危險。 人身安全 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。 當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電 動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。 使用個人防護裝置。 務必佩戴護目鏡。安全裝置，諸如適當條 件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能 減少人身傷害。 防止意外起動。 確保開關在連接電源和／或電池組、拿起或搬 運工具時處於關閉位置。手指放在已接通電源的開關上或開關 處於接通時插入插頭可能會導致危險。 在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動 工具旋轉零件上的扳手或鑰匙會導致人身傷害。 手不要伸展得太長。 時刻注意立足點和身體平衡。這樣在意外 情況下能很好地控制電動工具。 著裝適當。 不要穿著寬鬆衣服或佩戴飾品。 衣服、手套和頭髮 請遠離移動零件。寬鬆衣服、佩飾或長髮可能會捲入移動零件 中。 如果有排屑、集塵設備連接用的裝置，請確保其連接完好且使 用得當。使用這些裝置可減少塵屑引起的危險。 電動工具使用和注意事項 請勿濫用電動工具， 根據用途使用適當的電動工具。選用適當 設計的電動工具會使您工作更有效、更安全。 如果開關不能開啟或關閉工具電源，則不能使用該電動工具。 不能用開關來控制的電動工具是危險的且必須進行修理。 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 32 保養電動工具。 檢查移動零件是否調整到位或卡住，檢查零件 破損情況和影響電動工具運轉的其他狀況。 如有損壞，電動工 具應在使用前修理完成。許多事故由維護不良的電動工具引 發。 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不 易卡住而且容易控制。 按照使用說明書，考慮作業條件和進行的作業來使用電動工 具、配件和工具的尖端等。將電動工具用於那些與其用途不符 的操作可能會導致危險。 電池式工具使用和注意事項 只用製造商規定的充電器充電。將適用於某種電池組的充電器 用到其他電池組時會發生著火危險。 只有在配有專用電池組的情況下才使用電動工具。使用其他電 池組會發生損壞和著火危險。 當電池組不用時，請遠離其他金屬物體，例如迴紋針、硬幣、 鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連 接。電池接點短路會引起燃燒或火災。 在誤用的情況下，液體會從電池中濺出；請避免接觸。 如果意 外接觸，應立刻用水沖洗。 如果液體碰到了眼睛，務必就醫。 從電池中濺出的液體會發生腐蝕或燃燒。 檢修 將您的電動工具送交專業維修人員，必須使用同樣的備件進行 更換。這樣將確保所維修的電動工具的安全性。 起子機安全注意事項 使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位 尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦 斯管會引起爆炸。如果水管被刺穿會導致財物損失。 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 33 繁體中文 | 33 進行作業時，固定釘可能會碰觸到隱藏的配線，請從絕緣握把 處拿持電動工具。固定釘接觸到「導電」電線可能導致電動工 具外露的金屬部件「導電」，進而使操作人員遭受電擊。 請牢牢握緊電動工具。旋緊與鬆開螺栓時，瞬間可能會有較大 的反作用力。 固定好工件。使用固定裝置或老虎鉗固定工件，會比用手持握 工件更牢固。 必須等待電動工具完全靜止後才能將它放下。嵌件工具可能卡 住而使電動工具失控。 保護電動工具免受高溫（例如長期日照）、火焰、 水液和濕氣的侵害。有爆炸的危險。 對裝置進行任何維護的工作（例如維修，更換工具等等），以 及搬運、保存本裝置之前都必須將正逆轉開關移至中間位置。 若是不小心啟動電源開關，可能造成人員受傷。 充電器的安全注意事項 此一充電式裝置原本並不是設計提供給 兒童以及身體、感官或心智能力有缺 陷，或是缺乏相關經驗及知識的人士操 作。8 歲以上兒童以及身體、感官或心 智能力有缺陷，或是缺乏相關經驗及知 識的人士，只要在他人監督下或接受過 如何安全處置此充電器的指導，並充份 瞭解相關危險，即可使用該充電器。否 則可能會造成操作上的錯誤以及受傷危 險。 使用、清潔及維修期間，請隨時留意兒 童。如此才能確保他們未將本充電器當 做玩具任意玩耍。 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 34 34 | 繁體中文 不得將充電器暴露在雨中或潮濕環境中。如有水滲入電子裝 置內，會增加觸電的風險。 僅能使用隨附的充電器為電動工具充電。 充電器請保持清潔。髒污亦有造成人員觸電之虞。 每次使用前，請仔細檢查充電器、線材及插頭。若有發現任何 受損現象，請勿使用充電器。請勿自行拆開充電器，而是應該 將它交由合格的專業技師以原廠替換零件進行維修。已受損的 充電器、線材和插頭，會提高觸電風險。 使用中的充電器請勿擱置在紙張、布料等易燃材料上或讓它處 於易燃環境中。進行充電時充電器會升溫，有導致失火之虞。 產品和功率描述 請詳讀所有安全注意事項和指示。如 未遵守安全注意事項與指示，可能導 致火災、人員觸電及／或重傷。 請留意操作說明書中最前面的圖示。 依規定使用機器 本電動工具適用於旋入和鬆開螺栓。 插圖上的機件 機件的編號和電動工具詳解圖上的編號一致。 螺絲起子工具頭 工具夾頭 橡膠蓋 充電電池的充電電量顯示器 正逆轉開關 吊環 起停開關 聚焦鏡片 散光鏡片 (10) 工作燈 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 35 4.5/3 牛頓米 軟材料鎖螺絲的最大扭力 最大螺栓直徑 公釐 0.30 重量符合 公斤 EPTA-Procedure 01:2014 容許環境溫度 – 充電狀態下 °C 0... +45 A)B) – 操作狀態下 °C -20... +50 以及存放狀態 下性能受限 充電電池 鋰離子 容量 安培時 耗能 瓦特小時 充電電池數量 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 36 數據一致。標示為 230 V 的充電器亦可接上 220 V 電源。 切勿使用其他充電器。隨附的充電器是本電動工具之鋰離子充 電電池的專用充電器。 提示：出貨時充電電池已部分充電。首度使用電動工具之前，請 先用充電器將充電電池充飽電以確保充電電池蓄滿電力。 鋰離子充電電池可隨時充電，不會縮短電池的使用壽命。如果突 然中斷充電，電池也不會損壞。 鋰離子充電電池配備了「電池保護裝置（ECP）」，可以防止充電 電池過度放電。充電電池的電量如果用盡了，保護開關會自動關 閉電動工具：嵌件工具會停止轉動。 電動工具自動關機後，請勿再按壓電源開關。否則充電電池可 能會損壞。 起停開關 (7) 按壓至一半時充電電池的充電電量顯示器 (4) 若亮 起紅燈，表示充電電池的電量低於 30%，應進行充電。 若要充電，請將充電線 (13) 插進把手背面上的插座以及充電器 (12)(14) 上。再將充電器的電源插頭 (14) 插到市電插座。 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 37 使用偏心轉接頭 (15) 即可在靠近邊緣的位置鎖螺栓。 使用直角轉接頭 (16) 即可在能以觸及的位置鎖螺絲。 利用扭力轉接頭 (17) 上的預設扭力調整環 (18) 即可預設所需扭 力，共分為 10 級。如果設定了合適的扭力，當螺栓碰和物料表 面齊平後，或者說當到達了設定好的扭力之後，嵌件工具便會停 止轉動。 安裝（請參考圖 C－D） 將橡膠蓋 (3) 往前拔下，以便安裝轉接頭。接著便可以裝上套 筒。轉接頭錯開 45° 仍可進行安裝。 拆卸（請參考圖 E－F） 若要拆卸轉接頭，請沿旋轉方向 ➊ 轉動解鎖環 (20)，然後將轉 接頭往前拔下。然後將橡膠蓋 (3) 重新套上。 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 38 按下電源開關 (7) 不要放開，即可讓電動工具持續運轉。 輕按起停開關 (7) 或完全按下時，照明燈 隨即亮起，可照亮光線 不足的工作區域。 放開起停開關 (7)，即可讓電動工具停止運轉。 全自動的主軸鎖定功能（Auto-Lock） 未按下起停開關 (7) 時，工具機轉軸將固定不動，工具夾頭也會 鎖死。 因此，即使充電電池沒電了，也可以使用本電動工具旋入螺栓， 換句話說，也可以將本機器當做一般螺絲起子使用。 工具機轉軸鎖死時，請勿按壓起停開關 (7) 超過 15 秒。否則電 動工具可能受損。 作業注意事項 電動工具應先停止運轉，然後才放到螺母／螺栓上。轉動中的 嵌件工具可能會滑開。 維修和服務 維修和清潔 對裝置進行任何維護的工作（例如維修，更換工具等等），以 及搬運、保存本裝置之前都必須將正逆轉開關移至中間位置。 若是不小心啟動電源開關，可能造成人員受傷。 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 39 中國　浙江省　杭州市 濱江區　濱康路567号 102/1F 服務中心 郵政編碼：310052 電話：(0571)8887 5566 / 5588 傳真：(0571)8887 6688 x 5566# / 5588# 電郵：bsc.hz@cn.bosch.com 制造商地址: Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 搬運 隨貨附上的鋰離子充電電池受危險物品法的規範。使用者無須另 外使用保護包裝便可運送該充電電池。 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 40 40 | 繁體中文 但是如果將它交由第三者運送（例如：寄空運或委托運輸公 司），則應遵照包裝與標示的相關要求。此時必須向危險物品專 家請教有關寄送危險物品的相關事宜。 廢棄物處理 必須以符合環保的方式，將損壞的電動工具、充電 電池、配件和包裝材料進行回收再利用。 不可以把電動工具和充電電池／拋棄 式電池丟入一般家庭垃圾中！ 充電電池／拋棄式電池： 鋰離子： 請注意「搬運」段落中的指示 (參見 「搬運」, 頁次 39)。 如果是內建式充電電池，則必須由專業人員拆下後進行回收。 任意拆開電動工具外殼，可能導致其毁損。 若欲將充電電池從電動工具中取出，請持續操作電動工具，讓充 電電池的電力完全耗盡。卸下機殼上的螺栓後，拆開外殼，然後 就可以將充電電池取出。為防短路，依序斷開充電電池的接點之 後，請立刻為電池極片做好絕緣保護。充電電池即使完全放電 後，裡面仍會有殘留的餘電，可能在發生短路時釋出。 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
  • Page 41 繁體中文 | 41 Bosch Power Tools 1 609 92A 4CX | (16.05.2018)
  • Page 42 42 | 1 600 A00 1YA 1 600 A00 1Y5 1 600 A00 1Y8 1 609 92A 4CX | (16.05.2018) Bosch Power Tools...
