ZAMAN RÖLELERİ
MCB-30 / 60 Çekmede Gecikmeli Zaman Röleleri
Genel
MCB-30/60 serisi zaman röleleri 24-240 VAC/DC geniş besleme aralığı ve çekmede gecikmeli zaman fonksiyonu ile
endüstriyel uygulamalarda yaygın olarak kullanılır.
Kullanım ve Çalışma Prensibi
Besleme gerilimi uygulandığında ayarlanan t bekleme süresi saymaya başlar. t
off
ON konumuna geçer. Cihazın besleme gerilimi kesilene kadar röle çekili konumda kalır.
t süresi bitmeden besleme gerilimi kesilirse sayılmış zaman silinir ve besleme gerilimi tekrar uygulandığında t
off
tekrar saymaya başlar.
Teknik Bilgi
Işletme Gerilimi (Un) : 24 – 240 VAC/DC
İşletme Frekansı : 50/60 Hz
Çıkış Kontakları : 1 CO, 8A, 2000 VA (cosϕ=1)
Zaman Aralığı (toff) : 2 – 30 sn (MCB-30)
4 – 60 sn (MCB-60)
Ortam Sıcaklığı : -5 °C / + 50 °C
Koruma Sınıfı : IP20
Boyutlar : Tip PK 22
Bağlantı Şekli : Pano içine dikey veya
klemens rayına
Güvenli Kullanım ve Kurulum İçin Uyarılar
Aşağıdaki talimatlara uyulmaması halinde yaralanma ve ölümle sonuçlanabilecek durumlar ortaya çıkabilir.
• Cihaz üzerindeki herhangi bir işlemden önce tüm besleme gerilimlerini kesiniz.
• Cihaz şebekeye bağlı iken ön paneli çıkarmayınız.
• Cihazı solvent veya benzeri maddelerle temizlemeyiniz. Cihazı temizlemek için sadece kuru bez kullanınız.
• Cihazı çalıştırmadan önce bağlantılarının doğru olduğunu kontrol ediniz.
• Cihazınızdaki herhangi bir sorunda yetkili satıcınızla temas kurunuz.
• Cihazı panoya monte ediniz.
Yukarıdaki önlemlerin uygulanmaması sonucu doğabilecek istenmeyen durumlardan üretici firma hiçbir şekilde
sorumlu tutulamaz
Not: Kontak dayanımı omik yükte (ör = Akkor flemanlı ampul, Rezistanslı cihazlar) 8A'dir. Endüktif (ör = AC motor, florasan
(Sargılı balastılı), vb.) ya da Kapasitif (ör = Led Sürücüler, UPS, florasan(Elektronik Balastlı), vb.) yük anahtarlanacaksa
kontaktör kullanılması tavsiye edilir. Aksi taktirde cihazın röle kontaklarında yapışma meydana gelebilir
Bu ürün, 30.05.2008 tarih ve 26891 sayılı resmi gazetede yayınlanan EEE Yönetmeliğinin Madde 2 ve Ek-1A madde 9
kapsamındadır.
süresinin bitmesinin ardından röle çıkışı
off
süresi
off
Bağlantı Şeması
3
1
2
(24-240 VAC/DC) A1 A2
Boyutlar
TİP PK22
A8249/Rev.1
TIME RELAYS
MCB-30 / 60 ON Delay Time Relays
General
MCB-30/60 series time relays are widely used in industrial applications with 24-240 VAC/DC wide operating range and
ON delay timing function.

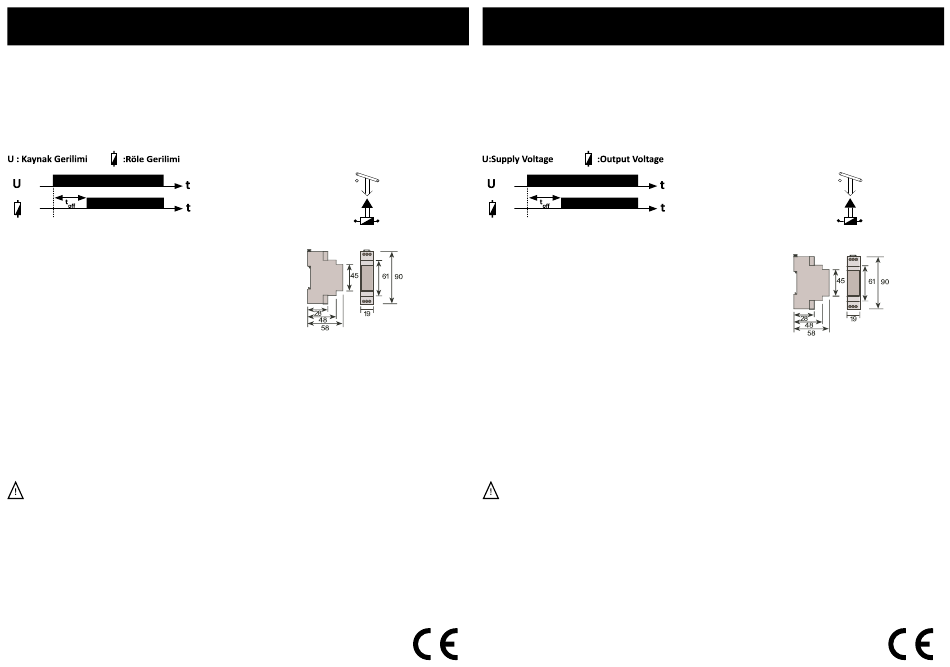

Utilization and Operation Principle
When supply voltage is applied, the adjusted t
off
output relay switches into ON position. This status remains until supply voltage is interrupted.
If the supply voltage is interrupted before the expiry of the adjusted t
adjusted time restarts when the supply voltage is applied.
Technical Data
Rated Voltage (Un) : 24 – 240 VAC/DC
Rated Frequency : 50/60 Hz
Output Contact : 1 CO, 8A, 2000 VA (cosϕ=1)
Delay Time(t ) : 2 – 30 sec (MCB-30)
off
4 – 60 sec (MCB-60)
Ambient Temperature : -5 °C / + 50 °C
Protection Class : IP20
Dimensions : Type PK 22
Installation : Surface mounting or on the
mounting rails
Precautions for Installation and Safe Use
Failure to follow those instructions will result in death or serious injury.
• Disconnect all power before working on equipment.
• When the device is connected to the network, do not remove the front panel.
• Do not clean the device with solvent ot the like. Only clean the device with a dried cloth.
• Verify correct terminal connection when wiring.
• Electrical equipment should be serviced only by your competent seller.
• Mount device to panel.
No responsibiliy is assured by the manufacturer or any its subsidiaries for any consequences arising out the use
of this material.
Note: The contact resistance at ohmic load (e.g.: Incandescent bulb, Resistance devices) is 8A. It is recommended to use
a contactor if the inductive load (e.g.: AC motor, fluorescent, etc.) or capacitive load (e.g. : Led Drivers, UPS, Fluorescent
(Electronic Ballast), etc.) switch. Otherwise adhesion may occur in relay contacts.
delay time starts to count. After the adjusted t
off
time, the adjusted time is erased and the
off
Connection Diagram
3
2
(24-240 VAC/DC) A1
Dimensions
TYPE PK22
time has expired,
1
A2
A8249/Rev.1
