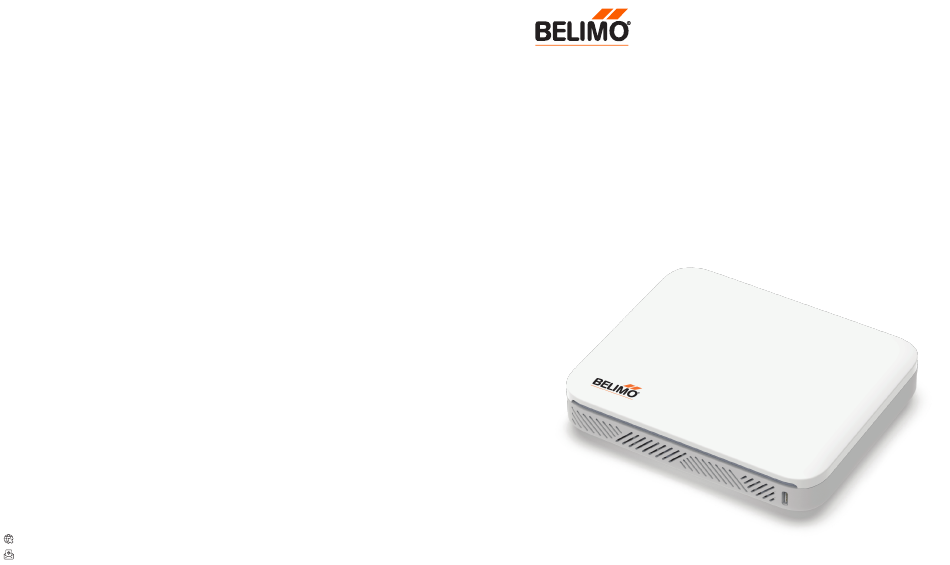

- Page 1 EXT-KA-SE200P www.belimo.com info.asiapacific@belimo.ch...
- Page 2 Contents English 中文...
- Page 3 Externals and Air Flow Air is drawn into the EXT-KA-SE200P from the lower side, as well as the air intake on the upper side. It is vital that neither side of the device is covered. Any changes in airflow may affect the readings and Important Safeguards accuracy.
- Page 4 To insert a sensor module, simply align it with the bay and press it in, ensuring the Belimo logo on the plastic tab is facing outwards.
- Page 5 EXT-KA-SE200P用户手册 开始使用 EXT-KA-SE200P是一款商用空气质量监测仪。此手册为用户首次使用设备提供指导。 包装清单 EXT-KA-SE200P EXT-KA-SE200P 墙面/石膏板墙 有底盒 石膏板螺丝 传感器模块 x 2 安装圆盘底座 安装方盘底座 &锚栓（3对） 充电器 底盒螺丝 底盒螺丝 固定螺丝 x 2 USB数据线 进气口 模块状态指示灯 （美标）x 2 （国标/欧标）x 2 USB-C 传感器模块 状态指示灯 RS-485 重置孔 DC电源接口 开关 以太网端口 用户手册 校准测试报告 合格证书 外观和空气流动...
- Page 6 安装EXT-KA-SE200P 传感器模块 EXT-KA-SE200P采用模块化设计，便于控制及更换传感器。其中，二氧化碳和温湿度传感器内置于设备内部 支持墙面表面安装、石膏板墙安装以及有底盒安装等方式。 ，设备下方的两个传感器凹槽可用于装载各种其他的传感器模块。 安装传感器模块时，只需将传感器轻压入凹槽内，确保铝制外壳上的Belimo标志朝外即可。当正确安装后， 模块将被锁定于凹槽内，如设备已经接入电源，模块凹糟上方的模块状态指示灯会短暂亮起且呈红色。 如需拆卸模块，轻轻提起拉环，使拉环与模块呈90度角，然后向外拉动，即可从凹槽内拆下模块。 传感器模块可以安装到任何一个传感器凹槽中，并且任意顺序安装均可。传感器模块在EXT-KA-SE200P开机 运行时以及关闭时均可进行更换。 默认情况下，EXT-KA-SE200P随机附带EXT-KA-KM200和EXT-KA-KM203传感器模块，检测PM 与TVOC。 传感器模块状态指示灯含义： 指示灯不亮 传感器正常工作 红灯闪烁一次 传感器模块接入电源成功 红灯长亮 需要更换传感器模块 红灯闪烁 传感器模块故障 红灯慢速闪烁 传感器进入睡眠模式 设备控制和状态 拨动开关，打开设备。当设备状态指示灯短暂亮起，表示设备成功开机。 如需重置设备，请使用回形针长按重置孔，直到状态指示灯开始快速闪烁红色，即表示设备重置成功。 状态指示灯含义： 通用： 指示灯不亮 设备正常工作 红灯短暂亮起 设备成功开机 红灯快速闪烁 设备重置成功 配置： 黄灯闪烁 设备处于配置模式 绿灯快速闪烁 正在接入网络或通讯 绿灯明暗变换闪烁...
