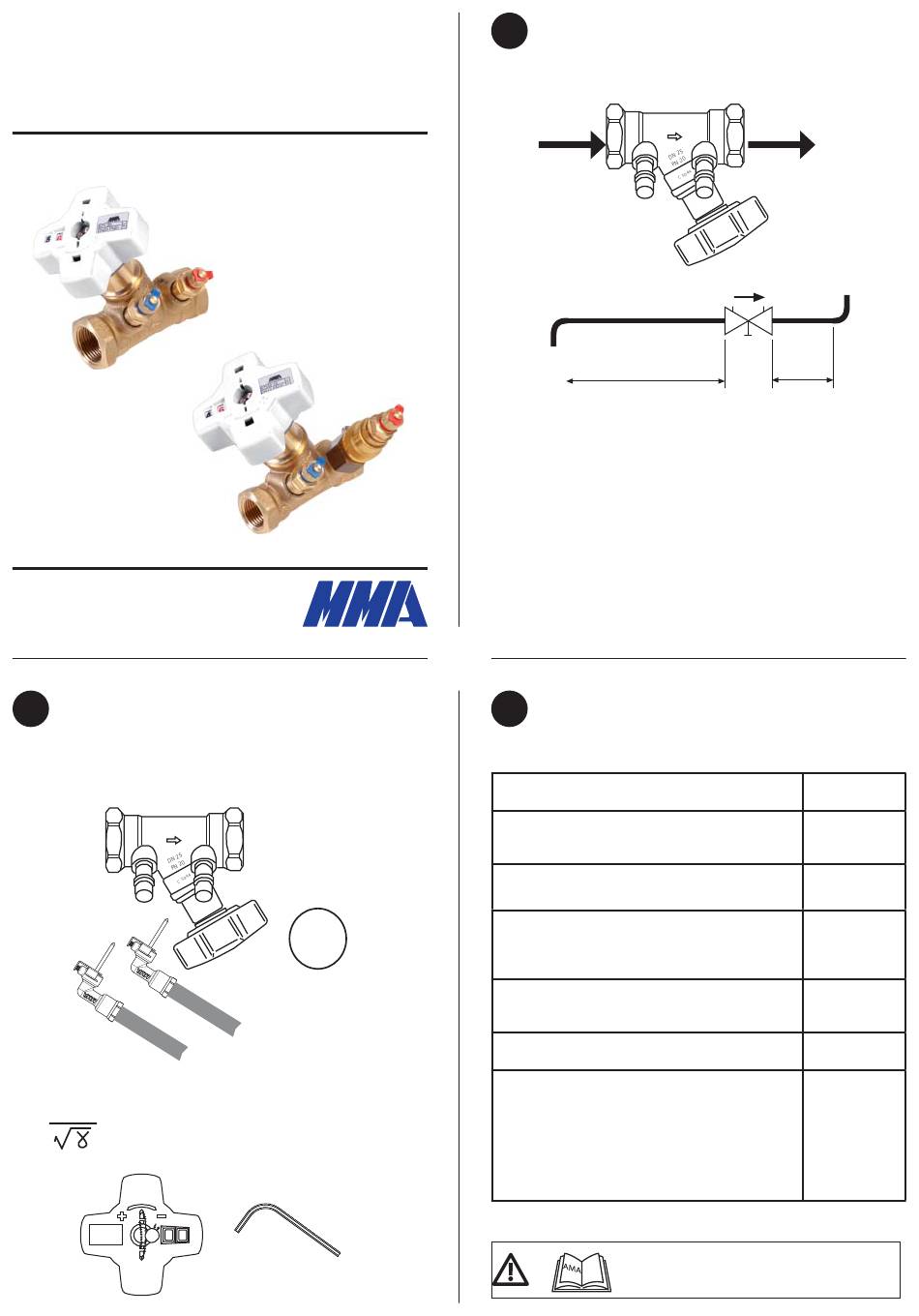

MMA Evobalance 10 Assembly Instruction

Installationsanvisning
Assembly instruction
Montageanleitung
Instructions pour l'installation
Instrucciones de uso
Installasjonsveiledning
Asennusohjeet
AB Markaryds Metallarmatur
Tel. +46 (0)433 737 00
www.mma.se
Flödesmätning • Flow measuring • Durchfluß-
2
messung • Mesure de débit • Medicion del flujo •
Strömningsmåling • Virtauksen mittaus
Correction for other fl uids:
Q = Q
Evobalance 10-50
4 8282 136 rev 2
171120 sid 1(4)
Fig 4
3 mm
Montering • Assembling • Einbau • Montage •
1
Montaje • Montering • Asennus
D1
5 x D
STV kan monteras direkt efter böj eller T-stycke och hålla sig inom godkända mät
toleranser, enligt AMA VVS 09, YTC 156, "Största tillåtna avvikelse från föreskri-
vet värde är 15%" om ventilens inställning är 2-8 varv. Under 2 varv och över 8
varv gäller 5xD innan och 2xD efter.
Vattenkvaliten skall uppfylla VDI 2035 för att kunna erhålla rätt mätnoggrannhet i
värme och kylsystem. Vattenkvaliteten i tappvattensystem skall vara enl. SLVFS
2001:30.
Tekniska data • Technical data • Technische Daten •
3
Caractéristiques • Especificaciones • Spesifikasjoner
• Tekniset Tiedot
Tryckklass, Pressure class, Druckklasse, pression nominale,
Grado de la presión, trykklass, Paineluokka
Max temperatur, Max temperature, Maximaltemperatur,
Température maximale, Temperatura máxima, Maksimal
temperatur, Max lämpötila
Min temperatur, Min temperature, Min Temperatur,
Température minimale, Temperatura mínima, Min lämpötila
Max stängningstryck, Max closing pressure
Max Schließen Druck, La pression différentielle maximale,
Máxima presión diferencial, Maks differansetrykk,
Max sulkeutumispaine,
Min differenstryck, Min pressure drop, Min druckabfall, Pres-
sion différentielle minimale, Presion diferencial mínima, Min
differansetrykk, Max paine-ero
Material, Materialen, Matériaux, Materiales, Materialer,
Materiaali
Uppfyller, Confi rms to, Stimmen mit, Conformément à, con-
forme a la Directiva, oppfyller, täyta
Allt montage skall utföras enligt AMA.
Assembly must be done according to instructions.
D
2 x D
PN20
120°C
-20°C
200 kPa
2 kPa
Low led brass,
Gaskets EPDM
EU pressure equip-
ment Directive
2014/68/EU. AFS
2016:1
Assessments Pro-
cedure Article 4.3 -
sound Engineering
Praxis.
