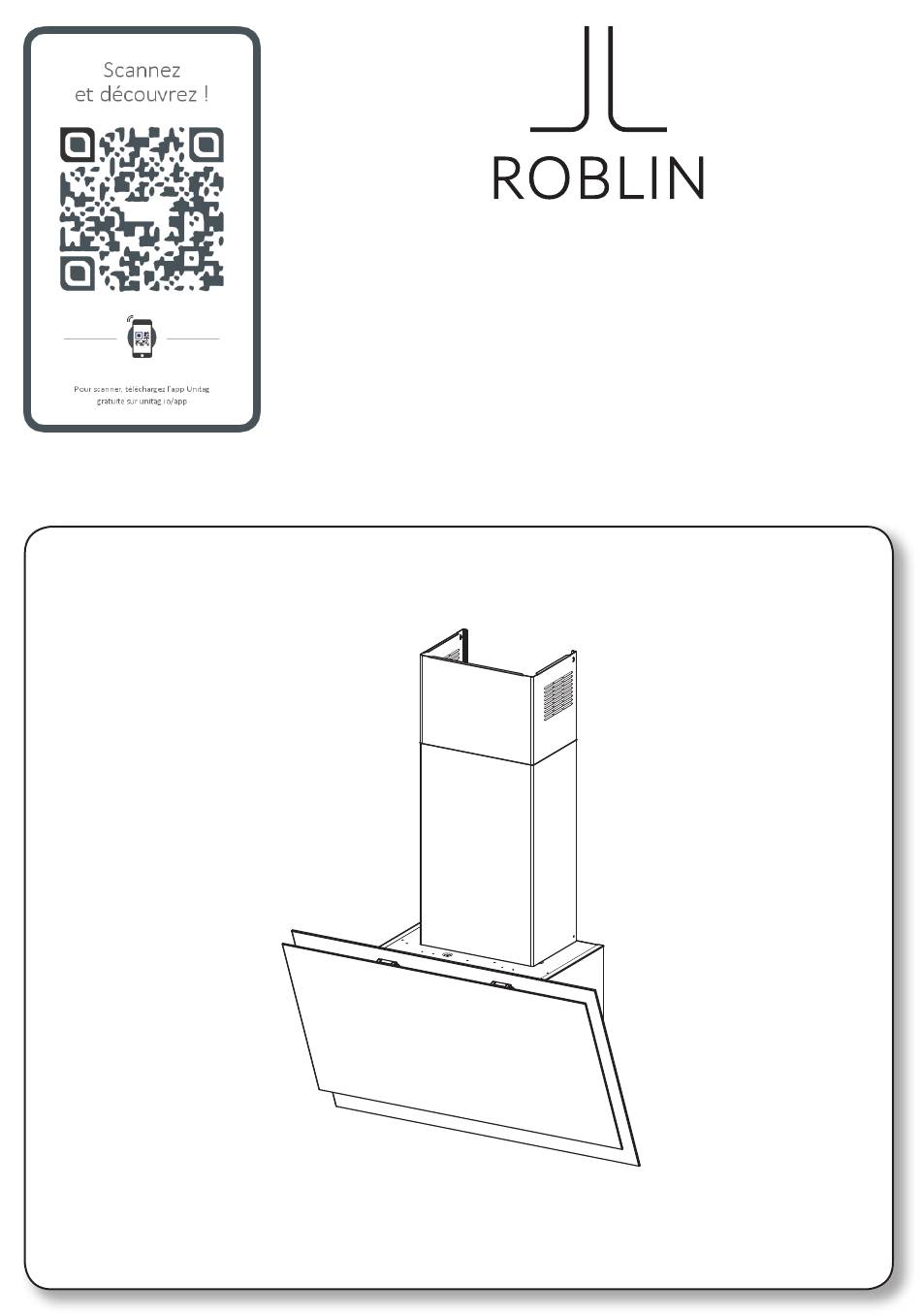

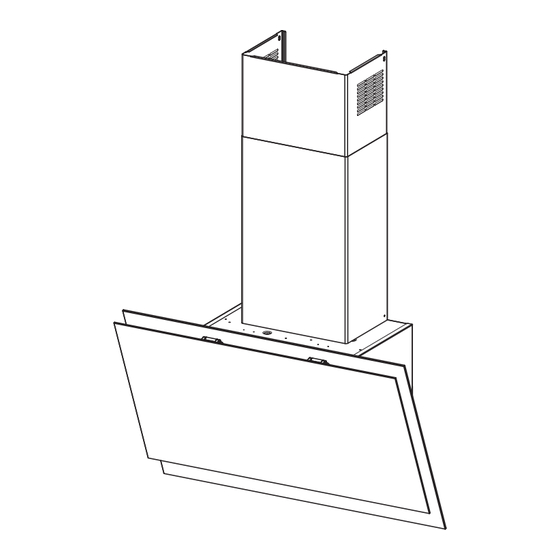

  • Page 1 G L I S S...

  • Page 2: Table Of Contents

    SOMMAIRE CONSIGNES DE SÉCURITÉ ..............................3 CARACTERISTIQUES ................................6 INSTALLATION ..................................8 UTILISATION ..................................12 NETTOYAGE ET ENTRETIEN .............................. 14 INDEX SAFETY INFORMATION ............................... 17 CHARACTERISTICS ................................20 INSTALLATION ..................................22 USE ...................................... 26 CARE AND CLEANING ................................. 28 INHALTSVERZEICHNIS SICHERHEITSINFORMATIONEN ............................

  • Page 3: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ Pour votre sécurité et pour garantir le fonctionnement correct de l’appareil, veuillez lire attentivement ce manuel avant d’installer et de mettre en fonction l’appareil. Toujours conserver ces instructions avec l’appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité...
  • Page 4 • Si vous utilisez l’aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à...
  • Page 5 • Cet appareil n’est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites. Les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson.

  • Page 6: Caracteristiques

    CARACTERISTIQUES Composants Réf. Q.té Composants de Produit 7.2.1 Corps Hotte équipé de: Comandes, Lumière, Groupe Ventilateur, Filtres Cheminée Supérieure Cheminée Inférieure Grille orientée Sortie de l’Air Flasque de Réduction ø 150-120 mm Clapet Raccord Sortie Air Cornière Couvercle filtrant Réf. Q.té...
  • Page 7 Encombrement...

  • Page 8: Installation

    INSTALLATION Perçage de la paroi et fixation des supports 1÷2 7.2.1 164 164 Tracer sur la paroi : • une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ; •...
  • Page 9 Montage du corps de hotte • Ouvrir les portes/la porte (Regard paragraphe Ouverture Panels). • Retirer les Filtres à graisse en agissant sur les poignées ap- propriées. • Placer les deux vis Vr, sur les équerres 11a sans les visser. •...
  • Page 10 SORTIE AIR VERSION FILTRANTE • Desserrer les 2 vis de fixation du support supérieur 7.2.1. • Visser à sa place le raccord de sortie de l’air 15 avec les 2 vis précédemment retirées. • Relier le raccord 15 à la sortie du corps de hotte au moyen d’un tube rigide ou flexible de ø...
  • Page 11 Ouverture visière Avant toute opération d’usage et d’entretien, ouvrir d’abord la visière.

  • Page 12: Utilisation

    UTILISATION Tableau des commandes Touche Fonction Off Moteur. Les leds d’indication de la vitesse du moteur s’éteignent. Appuyer pendant 5 secondes pour activer/désactiver Toutes les leds s’éclairent cycliquement et effectuent une le mode de verrouillage du clavier. séquence d’allumage. Active la première vitesse. Les leds de première vitesse et Off moteur s’éclairent.
  • Page 13 TÉLÉCOMMANDE (FOURNIE SUR DEMANDE) Cet appareil peut être commandé via une télécommande, alimentée avec une batterie 3 V type CR2032 (non fournie). • Ne pas ranger la commande à proximité de sources de chaleur. • Ne pas jeter les batteries dans la nature, mais les déposer dans les bornes de collecte.

  • Page 14: Nettoyage Et Entretien

    NETTOYAGE ET ENTRETIEN Filtres à graisse métalliques Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la led 24H s’allume ou au moins tous les 2 mois environ d’utilisation plus fréquemment d’utilisation particulièrement intensive. Reset du signal d'alarme •...
  • Page 15 Filtres anti-odeur à charbon actif (version filtrante) Le filtre anti-odeur à charbon actif est uniquement présent sur les hottes en version filtrante. Il a pour fonction de retenir les odeurs du flux d’air qui le traverse jusqu’à ce qu’il atteigne la saturation.
  • Page 16 Afin de satisfaire le consommateur lors de toute intervention de service après-vente, le Client s’engage à l’orienter vers le service mis en place par ROBLIN afin d’organiser la prise en charge dans les meilleurs délais. Le service après-vente est joignable au numéro suivant : 04 88 78 59 93.

  • Page 17: Safety Information

    SAFETY INFORMATION For your safety and correct operation of the appliance, read this manual carefully before installation and use. Always keep these instructions with the appliance even if you move or sell it. Users must fully know the operation and safety features of the appliance. The wire connection has to be done by specialized technician.
  • Page 18 • If the extractor is used in conjunction with non-electrical appliances (e.g. gas burning appliances), a sufficient degree of aeration must be guaranteed in the room in order to prevent the backflow of exhaust gas. When the cooker hood is used in conjunction with appliances supplied with energy other than electric, the negative pressure in the room must not exceed 0,04 mbar to prevent fumes being drawn back into the room by the cooker hood.
  • Page 19 • The appliance is not to be used by persons (including children) with re- duced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction. Accessible parts may become hot when used with cooking appliances. •...

  • Page 20: Characteristics

    CHARACTERISTICS Components Ref. Q.ty Product Components 7.2.1 Hood Canopy complete with: Controls, Light, Fan unit, Filters Upper chimney Lower chimney Directional Air Outlet grille Reduction flange 150-120 Flap Air Outlet Connector Filter cover Chimney Element Ref. Q.ty Installation Components 7.2.1 Upper chimney fixing brackets Plugs SB 12/10 Wall Plugs...
  • Page 21 Dimensions...

  • Page 22: Installation

    INSTALLATION Wall drilling and bracket fixing 1÷2 7.2.1 164 164 As a first step, proceed with the following drawings: • a vertical line up to the ceiling or up to the upper limit, at the centre of the area in which the hood is to be fitted;...
  • Page 23 Fitting the hood body • Open the doors/the door (See section Open Panels). • Remove the Metal grease filters using the handles provided. • Adjust the two screws Vr, in the brackets 11a, so that they are at the start of their travel. •...
  • Page 24 AIR OUTLET – RECIRCULATION VERSION • Unfasten the 2 screws fixing the upper bracket 7.2.1. • Fasten the air outlet connector 15 in its place, using the 2 screws removed as above. • Join the Connector 15 to the Hood canopy outlet using a rigid or flexible pipe ø150 mm, selection of which is at the discretion of the installation technician.
  • Page 25 Screen Opening Before carrying out any Use and Maintenance operations, open the Screen.

  • Page 26: Use

    Control panel Button Function Motor off. The Leds indicating the Speed of the motor turn off. Enables / Disables Keyboard Lock mode if pressed All the Leds light up in cycle and run a start-up sequence. and held for 5 seconds. Activates speed one.
  • Page 27 REMOTE CONTROL (OPTIONAL) This appliance can be commanded using a remote control, powered by a CR2032 type 3 V battery (not supplied). • Do not place the remote control near heat sources. • Do not discard the batteries with normal waste, they must be put into the specific containers.

  • Page 28: Care And Cleaning

    CARE AND CLEANING Metal grease filters These can also be washed in the dishwasher, and need to be cleaned whenever the 24H Led comes on or at least once every 2 months use, or more frequently if use is particularly intensive. Resetting the alarm signal •...
  • Page 29 Activated Charcoal Filter (Recirculation Version) The Activated Charcoal Filter is only present on the Hoods in Recirculation version, and has the job of retaining smells in the flow of air that passes over it, until reaching saturation. This cannot be washed or regenerated, and must be changed when the Delay led on the display starts to flash, or at least once every 4 months.
  • Page 30 In order to satisfy the consumer at the time of any intervention by the after-sales service department, the Customer agrees to direct it to the service put in place by ROBLIN in order to organise the service intervention as quickly as possible. The after-sales service department may be contacted at the following number: 04 88 78 59 93.

  • Page 31: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen.
  • Page 32 • Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
  • Page 33 • Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß...

  • Page 34: Charakteristiken

    CHARAKTERISTIKEN Komponenten Pos. Produktkomponenten 7.2.1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter oberer Kaminteil unterer Kaminteil Luftleitgitter Luftaustritt Reduzierflansch ø 150-120 mm Klappe Luftaustritt-Anschlussstück Winkel Filterdeckel Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Dübel Dübel SB 12/10 Schrauben 4,2 x 44,4 Schrauben 2,9 x 6,5 Schrauben 2,9 x 6,5 Dokumentation Bedienungsanleitung...
  • Page 35 Platzbedarf...

  • Page 36: Montage

    MONTAGE Bohren der Wand und Befestigung der Bügel 1÷2 7.2.1 164 164 An der Wand anzeichnen: • eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube, • eine waagrechte Linie mindestens 788 mm oberhalb der Kochmulde. •...
  • Page 37 Montage des Haubenkörpers • Die Klappen öffnen/ Die Klappe öffnen (siehe Abschnitt Öff- nung Panel). • Die Fettfilter an den speziellen Griffen herausziehen. • Die beiden Schrauben Vr der Bügel 11a auf den Hubbeginn regulieren. • Den Haubenkörper an den 2 Bügeln 11a einhaken. •...
  • Page 38 LUFTAUSTRITT BEI DER UMLUFTVERSION • Die beiden Befestigungsschrauben des oberen Bügels 7.2.1. aufschrauben. • An ihrer Stelle mit den zuvor entfernten Schrauben ein Anschlussstück an die Abzugsöffnung 15 anschrauben. • Den Anschluss 15 mittels eines starren oder flexiblen Rohrs mit ø150 mm, das vom Installateur ausgewählt wird, an den Austritt des Haubenkörpers anschließen.
  • Page 39 Öffnen der Blende Vor irgendwelchen Eingriffen für Gebrauch und Wartung muss stets die Blende geöffnet werden.

  • Page 40: Bedienung

    BEDIENUNG Schalttafel Taste Funktion Motor Off. Die LEDs, welche die Drehzahl des Motors angeben, verlöschen. Aktiviert/Deaktiviert bei 5 Sekunden langem Drücken den Modus Alle LEDs schalten sich nacheinander nach einer bestimmten Reihenfolge Tastatursperre. ein. Schaltet die erste Betriebsgeschwindigkeit ein. Die LEDs der ersten Betriebsgeschwindigkeit und Motor Off schalten sich ein.
  • Page 41 FERNBEDIENUNG (OPTION) Dieses Gerät kann per Fernbedienung, die mit einer 3V-Batterie vom Typ CR2032 (nicht mitgeliefert) versorgt wird, bedient werden. • Die Fernbedienung nicht in der Nähe von Wärmequellen ablegen. • Altbatterien zum Schutz der Umwelt in Sammelboxen entsorgen. Öffnen des Paneels •...

  • Page 42: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Metallfettfilter Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald sich die LED 24H einschaltet, oder mindestens alle 2 Monate, oder auch öfter, je nach Intensität des Gebrauchs. Reset des Alarmsignals • Die Beleuchtung und den Absaugmotor abstellen. •...
  • Page 43 Aktivkohle-Geruchsfilter (Umluftversion) Der Aktivkohlefilter ist nur an Umluftversionen der Abzugshauben vorhanden und hat die Aufgabe die Gerüche des durchfließenden Luftstroms zurückzuhalten. Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED Delay blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.
  • Page 44 Produkte unabdingbaren Ersatzteile für einen Zeitraum von 10 Jahren ab dem Zeitpunkt des Kaufs des Produkts durch den Kunden, wobei die Rechnung als Beleg fungiert; die Garantie gilt vorbehaltlich dessen, dass die Rechnung innerhalb von 12 Monaten nach dem Verkauf des Gerätes durch ROBLIN an den Kunden ausgestellt wurde.

  • Page 45: Informazioni Sulla Sicurezza

    INFORMAZIONI SULLA SICUREZZA Per la propria sicurezza e per il corretto funzionamento dell’apparecchio, si prega di leggere attentamente questo manuale prima dell’installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all’apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell’apparecchio.
  • Page 46 • Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è...
  • Page 47 • L’apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite. Le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura. •...

  • Page 48: Caratteristiche

    CARATTERISTICHE Componenti Rif. Q.tà Componenti di Prodotto 7.2.1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri Camino Superiore Camino Inferiore Griglia direzionata Uscita Aria Flangia riduzione 150-120 Flap Raccordo Uscita Aria Coperchio filtrante Angolare Camino Rif. Q.tà Componenti di Installazione 7.2.1 Staffe Fissaggio Camino Superiore Tasselli...
  • Page 49 Ingombro...

  • Page 50: Installazione

    INSTALLAZIONE Foratura Parete e Fissaggio Staffe 1÷2 7.2.1 164 164 Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a 788 mm min. sopra il Piano di Cottura. •...
  • Page 51 Montaggio Corpo Cappa • Aprire le Ante/l’Anta (Vedi paragrafo Apertura Pannelli). • Togliere i Filtri Antigrasso agendo sulle apposite maniglie. • Regolare le due viti Vr, delle staffe 11a, ad inizio corsa. • Agganciare il corpo cappa alle 2 staffe 11a. •...
  • Page 52 USCITA ARIA VERSIONE FILTRANTE • Svitare le 2 Viti che fissano la Staffa Superiore 7.2.1. • Avvitare al suo posto il Raccordo Uscita Aria 15 con le 2 viti tolte in precedenza. • Collegare il Raccordo 15 all’Uscita del Corpo Cappa per mez- zo di un tubo rigido o flessibile di ø150 mm, la cui scelta è...
  • Page 53 Apertura Visiera Prima di qualsiasi operazione di Uso e Manutenzione, aprire la Visiera...

  • Page 54: Uso

    Quadro comandi Tasto Funzione Off Motore. I Leds di indicazione della Velocità del motore si spengono. Premuto per 5 Secondi Attiva / Disattiva la modalità Tutti i Leds si accendono ciclicamente ed eseguono una se- Blocco Tastiera. quenza di accensione. Attiva la prima velocità.
  • Page 55 TELECOMANDO (OPZIONALE) Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con una batteria da 3 V del tipo CR2032 (non inclusa). • Non riporre il telecomando in prossimità di fonti di calore. • Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori.

  • Page 56: Pulizia E Manutenzione

    PULIZIA E MANUTENZIONE Filtri antigrasso metallici Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando si accende il Led 24H o almeno ogni 2 mesi circa di uti- lizzo o più frequentemente, per un uso particolarmente intenso. Reset del segnale di allarme •...
  • Page 57 Filtri antiodore al Carbone attivo (Versione Filtrante) Il Filtro antiodore al Carbone attivo è presente solo sulle Cappe in Versione Filtrante, ha la funzione di trattenere gli odori del flusso d’aria che lo attraversa fino a raggiungere la satura- zione. Non è lavabile e non è rigenerabile, va sostituito quando sul display lampeggia il Led Delay o almeno ogni 4 mesi.
  • Page 58 Essa si applica a decorrere dalla data di fatturazione dell’apparecchio al consumatore, sempre che tale data ricada nei 12 mesi successivi alla data di vendita da ROBLIN al Cliente. Al fine di soddisfare il consumatore in ogni intervento di servizio di assistenza, il Cliente si impegna a orientare il consumatore verso il servizio predisposto da ROBLIN per organizzare la presa in carico nei tempi più...

  • Page 59: Información De Seguridad

    INFORMACIÓN DE SEGURIDAD Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.
  • Page 60 • Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
  • Page 61 • El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos. Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina. •...

  • Page 62: Características

    CARACTERÍSTICAS Componentes Ref. Cant. Componentes de producto 7.2.1 Cuerpo de la campana dotado de: Mandos, luz, grupo ventilador, filtros Chimenea superior Chimenea inferior Rejilla de dirección de salida del aire Brida de reducción 150-120 mm Aleta Racor salida aire Tapa filtrante Angular de la chimenea Ref.
  • Page 63 Dimensiones...

  • Page 64: Instalación

    INSTALACIÓN Perforación pared y Fijación bridas 1÷2 7.2.1 164 164 Trazar en la pared: . una línea Vertical hasta el techo o al límite superior, al centro de la zona prevista para el montaje de la campana; . una línea Horizontal a 788 mm min. sobre el Plano de Cocción. .
  • Page 65 Montaje Cuerpo Campana • Abrir las puertas/la puerta (ver sección del Panel de Apertura) • Quitar los Filtros antigrasa operando en las manijas específi- cas. • Regular los dos tornillos Vr, de las bridas 11a, al inicio de la carrera. •...
  • Page 66 SALIDA DE AIRE VERSIÓN FILTRANTE • Desenroscar los 2 tornillos que fijan el soporte superior 7.2.1. • Enroscar en su lugar el racor de salida de aire 15 con los 2 tor- nillos que se habían quitado anteriormente. • Conectar el racor 15 a la salida del cuerpo campana mediante un tubo rígido o flexible de ø150 mm, cuya selección se deja al instalador.
  • Page 67 Apertura de la visera Abrir la visera antes de efectuar cualquier operación de uso y mantenimiento.

  • Page 68: Uso

    Tablero de mandos Tecla Función Off motor. Los leds de indicación de la velocidad del motor se apagan. Si se presiona por 5 segundos, activa/desactiva la modali- Todos los leds se encienden cíclicamente y ejecutan una dad bloqueo teclado. secuencia de encendido. Activa la primera velocidad.
  • Page 69 MANDO REMOTO (OPCIONAL) Esta unidad puede ser controlada por medio de un mando remoto, alimentado por una batería de 3 V tipo CR2032 (no incluida). • No coloque el mando remoto cerca de fuentes de calor. • No abandone las baterías en el medio ambiente, deposítelas en los contenedores previstos.

  • Page 70: Limpieza Y Mantenimiento

    LIMPIEZA Y MANTENIMIENTO Filtros antigrasa metálicos Se pueden lavar también en lavavajillas, y necesitan ser lavados cuando parpadea el led 24H o por lo menos cada 2 meses de uso aproximadamente o con mayor frecuencia en caso de uso particu- larmente intenso.
  • Page 71 Filtros antiolor al carbono activo (versión filtrante). El filtro antiolor al carbono activo está presente solamente en las campanas en versión filtran- te, tiene la función de retener los olores del flujo de aire que lo atraviesa hasta alcanzar la satu- ración.
  • Page 72 En aplicación del artículo R 111-3 del Código del consumo, para los productos comercializados a partir del 1 de marzo de 2015, ROBLIN garantiza la disponibilidad de las piezas de repuesto indispensables para la utilización de sus Productos durante 10 años a partir de la compra del producto por el consumidor, dando fe la factura, bajo reserva de que ésta se encuentre dentro de los...

  • Page 73: Veiligheidsinformatie

    VEILIGHEIDSINFORMATIE Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.
  • Page 74 • Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.
  • Page 75 • Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat. Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

  • Page 76: Eigenschappen

    EIGENSCHAPPEN Onderdelen Ref. Aantal Productonderdelen 7.2.1 Afzuigkap met: bedieningsknoppen, verlichting, ventilatorunit, filters Bovenste schouw Onderste schouw Richtingrooster luchtuitlaat Verloopflens 150-120 Klep Verbindingsstuk luchtuitlaat Filterdeksel Hoekelement schouw Ref. Aantal Installatieonderdelen 7.2.1 Bevestigingsbeugels bovenste schouw Pluggen Pluggen SB 12/10 Schroeven 4,2 x 44,4 Schroeven 2,9 x 6,5 Schroeven 2,9 x 6,5 Aantal Documentatie...
  • Page 77 Buitenafmetingen...

  • Page 78: Installatie

    INSTALLATIE Boren in de wand en bevestigen van de beugels 1÷2 7.2.1 164 164 Teken op de wand: • Een verticale lijn tot het plafond of tot de bovenste grens in het midden van de zone waar de afzuigkap moet worden gemonteerd; •...
  • Page 79 Montage van de afzuigkap • Open de panelen/het paneel (zie paragraaf Openen van de panelen). • Verwijder de vetfilters met behulp van de handgrepen. • Stel de twee schroeven Vr van de beugels 11a op het begin van de aanslag. •...
  • Page 80 LUCHTAFVOER MODEL MET LUCHTCIRCULATIE • Draai de 2 schroeven die de bovenste beugel 7.2.1 bevestigen los. • Draai het verbindingsstuk van de luchtuitlaat 15 met de 2 eerder verwijderde schroeven op zijn plaats vast. • Sluit het verbindingsstuk 15 op de uitgang van de afzuigkap aan met een buis of slang van ø150 mm, naar keuze van de installateur.
  • Page 81 Openen van de klep Open de klep, alvorens het apparaat te gebruiken of er onderhoudswerkzaamheden aan te verrichten.

  • Page 82: Gebruik

    GEBRUIK Bedieningspaneel Toets Functie Off motor. De leds die de snelheid van de motor aanduiden gaan uit. Als deze toets 5 seconden ingedrukt wordt gehouden, Alle leds gaan cyclisch en na elkaar branden. wordt de toetsenblokkering in-/uitgeschakeld. Schakelt de eerste snelheid in. De leds van de eerste snelheid en Off motor gaan branden.
  • Page 83 AFSTANDSBEDIENING (OPTIE) Dit apparaat kan worden bediend met een afstandsbediening, gevoed met een 3 V CR2032-batterij (niet inbegrepen). • Plaats de afstandsbediening niet in de buurt van warmtebronnen. • Laat de batterijen niet in het milieu terechtkomen. Werp ze in daarvoor bestemde containers.

  • Page 84: Reiniging En Onderhoud

    REINIGING EN ONDERHOUD Metalen vetfilters De vetfilters kunnen in de vaatwasser worden gewassen. Dit moet gebeuren als de led 24H gaat branden of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik. Reset van het alarmsignaal •...
  • Page 85 Geurfilters met actieve koolstof (Model met luchtcirculatie) Het geurfilter met actieve koolstof is alleen aanwezig op afzuigkappen met luchtcirculatie en heeft de functie om de geuren in de luchtstroom die door het filter gaat vast te houden tot het verzadigd is. Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen wanneer de led Delay op het display knippert of in elk geval om de 4 maanden.
  • Page 86 VERKOPERSGARANTIE De door de vennootschap FRANKE FRANCE SAS gegeven verkopersgarantie voor de producten van het merk ROBLIN is beperkt tot de dealers en is van toepassing op het Europese vasteland van Frankrijk, Corsica en de Franse Overzeese Departementen en Gebieden.
  • Page 88 991.0618.861_ver1 - 200401 - D00006403_00...
