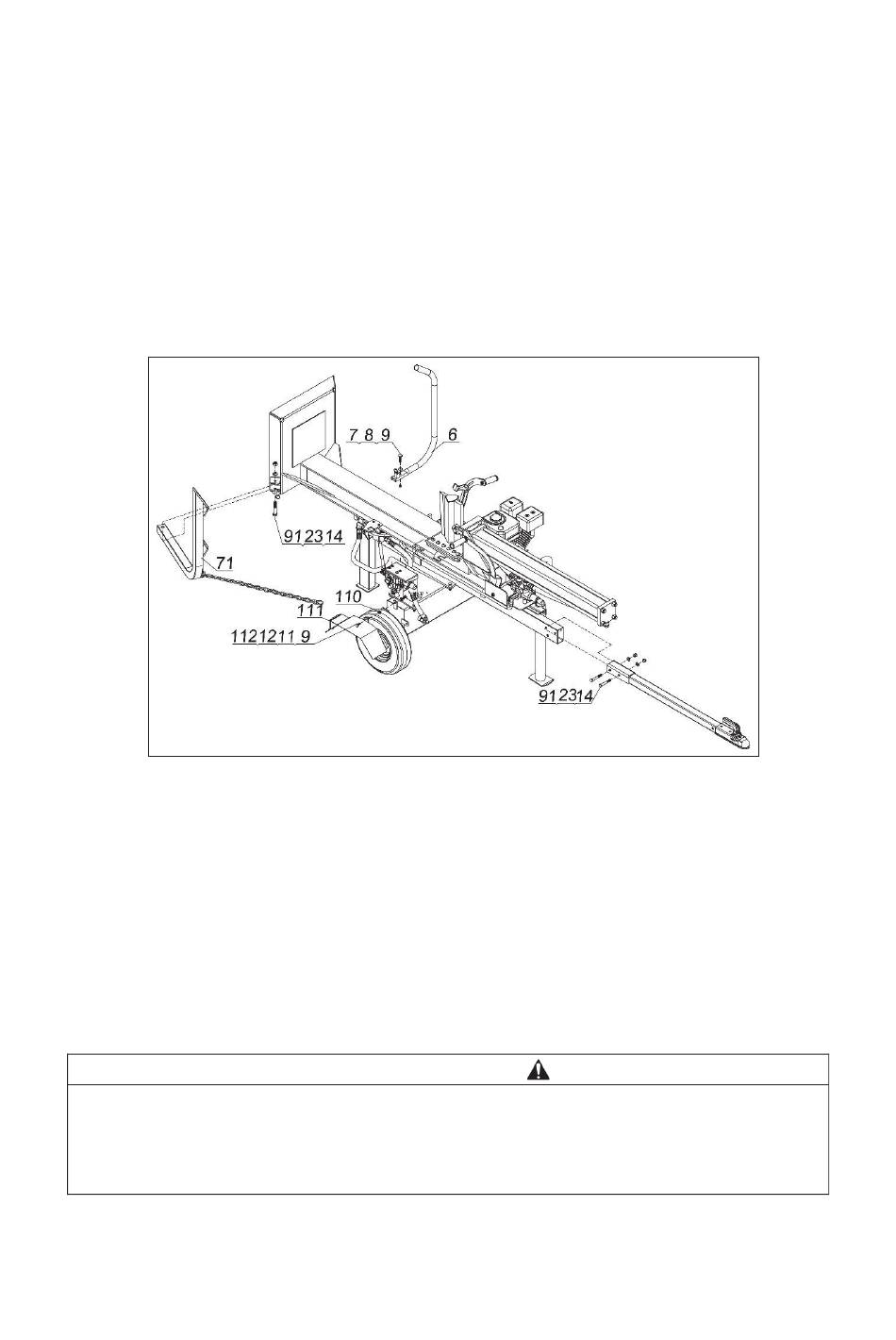

Paso 10: Montaje del tubo protector
1. Fije el soporte del tronco (6#) a la viga utilizando un tornillo hexagonal M10x45 (7#),
una arandela plana grande de Ø10 (8#) y una contratuerca de nylon M10 (9#).
2. Fije el soporte de elevación (71#) a la viga utilizando un tornillo hexagonal M12x80
(91#), una arandela plana Ø12 (23#) y una contratuerca de nylon M12 (14#).
3. Fije los guardabarros (111# y 107#) al depósito de aceite con un tornillo hexagonal
M10x30 (112#), una arandela plana Ø10 (12#), una arandela de seguridad Ø10 (11#) y
una contratuerca de nylon M10 (9#).
4. Fije el conjunto de la barra de remolque de alargamiento (91#) a la barra de
remolque utilizando un tornillo hexagonal M12x80 (91#), una arandela plana Ø12 (23#)
y una contratuerca de nylon M12 (14#).
Paso 11: Añadir aceite
1. Asegúrese de que el divisor está sobre una superficie sólida.
2. Retire el tapón de llenado de aceite/varilla de medición de aceite para añadir
aceite.
3. Consulte el manual del propietario del motor para conocer la cantidad
necesaria de aceite de motor SAE 15W-40; sustituya el tapón de llenado de
aceite/la varilla de medición. Compruebe el nivel de aceite con frecuencia.
NOTA: Durante el periodo de rodaje, compruebe frecuentemente el nivel de aceite.
NO intente arrancar o hacer funcionar el motor antes de que se haya llenado
correctamente con el tipo y la cantidad de aceite recomendados. Los daños
causados al divisor como resultado del incumplimiento de estas instrucciones
anularán su garantía.
PRECAUCIÓN
