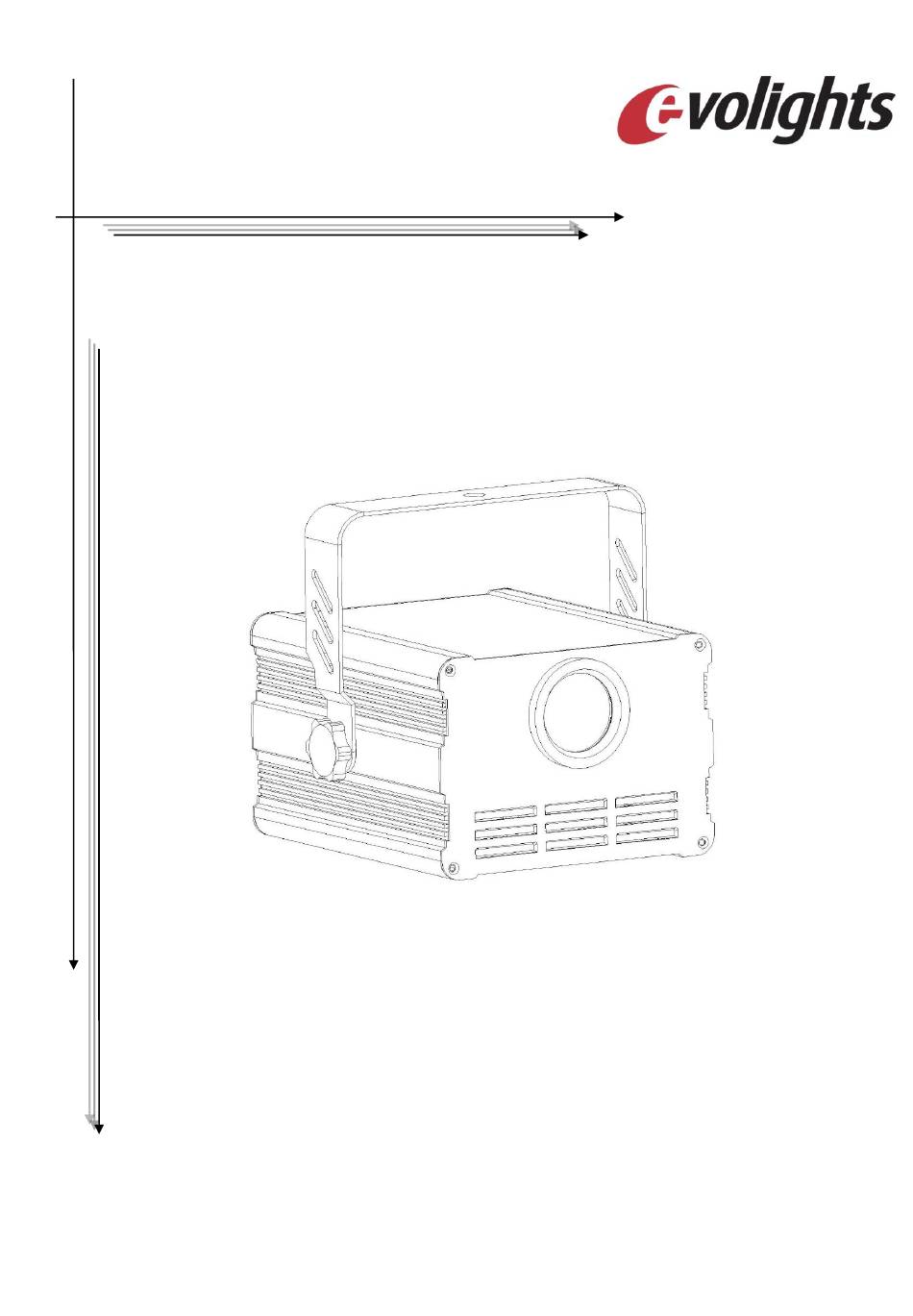

- Page 1 Laser RGB 1W User Manual Instrukcja obsługi 1000mW Please read this manual carefully before use! Prosimy o szczegółowe zapoznanie się z instrukcją przed użyciem!
-
Page 2: Table Of Contents
ENGLISH Contents Introduction--------------------------------------------------------------------------------------------P2 What’s included ------------------------------------------------------------------------------P3 Safety instruction/Installation/Technical specification------------------------------------P4 MENU----------------------------------------------------------------------------------------------------P5 DMX512 Channel----------------------------------------------------------------------------------P5-6 DMX512 connection-------------------------------------------------------------------------------P6 DMX address setting/Ringing-----------------------------------------------------------------P7 Cleaning and maintenance/Warning------------------------------------------------------- P8 - - 1 - -... -
Page 3: Introduction
Introduction Thank you for purchasing this product. To optimize the performance of this product, prior to use, please read these operating instructions carefully to familiarize yourself with the basic operation of this unit. Please keep the manual in safe price for future reference. This unit has been tested at our factory before being shipped to you, there is no assembly required. - Page 4 Symbol Instruction On The Device ------------------------------------------------------------------------------- CE Certificate --------------------------------------------------------------------- Only indoor use ------------------------------------------------------------------------ Environmental protection ---------------------------------------- The minimum distance from lighted objects(meter) ------------------------------------------------------------ Max. Ambient Temp ---------------------------------------------------- Max. Housing Temp ------------------------------------------------------------------------- Safety caution ------------------------------------------------------------------------- Careful burns ------------------------------------------------------------------------Careful electric shock … ----- Not suitable for directly installed on the surface of ordinary combustible materials - - 3 - -...
- Page 5 Safety Instructions Please open and check whether break or not for transport once receive this fixture, if yes, not use it and contact dealer or manufacture as soon as possible. The Max applicable temperature for the light is 40°C. Do not use the light under or above the temperature.
-
Page 6: Menu
Technical Specifications Input voltage: AC100-240V, 50/60Hz Fuse: BGDP ￠5x20mm 250VAC 1A Total power:22W Light source: 1000mW(R:250mW/638nm+G:100mW/520nm+B:650mW/450nm) Control mode: Auto/Sound/DMX512/Master-slave/Ilda Channels：16CH Scanning system: 15Kpps Scanner, ±30º 51 internal patterns for show Surface temp: Tb=45ºC ( this data testing when the environment temp is 30ºC) Working temp: 10ºC--65ºC Modulation: TTL N.W: 2.4Kg... - Page 7 240-244 Dynmtic eotic color 4 (Eotic speed controlled by CH3) 245-249 Dynmtic eotic color 5 (Eotic speed controlled by CH3) 250-255 Dynmtic eotic color 6 (Eotic speed controlled by CH3) No function Color Eotic speed 10-127 Color clockwise eotic, speed from slow to fast 128-255 Color anti-clockwise eotic, speed from slow to fast Pattern option...
-
Page 8: Dmx512 Connection
128-153 Auto drawing（increase） 154-179 Auto drawing（decrease） 180-205 Auto drawing（from increase to decrease-reverse） 206-255 Auto drawing（from increase to decrease-syntropy） No function Single group dynamic effect, speed and color controlled by 3-229 Inner dynamic CH16 CH15 effect 230-249 Random auto effect, speed and color controlled by CH16 250-255 Sound Inner effect speed from fast to slow, color fixed by inner... - Page 9 If you set the same address, all the devices will receive from DMX channels signal. All connecting fixtures are jointly controlled, controller can't separate control a device. If you set a different address, each device will be separate from its particular set the starting address and begin accepting DMX512 control signal, so that more convenient separate control one device.
-
Page 10: Cleaning And Maintenance/Warning
E).The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. F). Sure M8 screws on mounting bracket fixed middle hole ¢12.5mm of handle Cleaning and maintenance Maintenance should be performed every 15-day period, by using a sponge which is dipped with alcohol, rather than wet cloth or other chemical liquid, to clean the mirror. - Page 11 POLSKI Spis treści Wprowadzenie --------------------------------------------------------------------------------------------P10 Zawartość zestawu ------------------------------------------------------------------------------P10 Bezpieczeństwo/Instalacja/Specyfikacja techniczna ---------------------------------P12 MENU -------------------------------------------------------------------------------------------------P13 Kanały DMX 512 ----------------------------------------------------------------------------------P13 Połączenia DMX -----------------------------------------------------------------------------------------P14 Ustawienie adresu DMX/ Podwieszanie----------------------------------------------------------P15 Czyszczenie i konserwacja/Ostrzeżenia ---------------------------------------------------------- P16 - - 10 - -...
- Page 12 Wprowadzenie Dziękujemy za wybór naszej głowicy. Dla własnego bezpieczeństwa zapoznaj się z instrukcją przed użyciem. Zawiera ona ważne informacje na temat bezpieczeństwa instalacji i użytkowania. Instrukcję należy zachować dla przyszłych potrzeb. Laser został sprawdzony pod względem sprawności po ukończeniu produkcji, sprawdź czy nie uległ...
- Page 13 Symbole na urządzeniu ------------------------------------------------------------------------------- Certyfikat CE --------------------------------------------------------------------- Tylko do użytku wewnętrznego ------------------------------------------------------------------------ Ochrona środowiska ---------------------------------------- Minimalna odległość od przedmiotów (metry) ----------------------------------------------------- Maksymalna temperatura otoczenia ---------------------------------------------------- Maksymalna temperatura obudowy ------------------------------------------------------------------------- Ostrzeżenie bezpieczeństwa ------------------------------------------------------------- Uwaga! Może spowodować oparzenia ------------------------------------------------------------------------Uwaga! Może porazić prądem ----- Nie nadaje się...
- Page 14 Instrukcje bezpieczeństwa ∙ Upewnij się, że urządzenie nie zostało uszkodzone podczas transportu. ∙ Nigdy nie patrz bezpośrednio w źródło światła, może to spowodować uszkodzenie wzroku. ∙ Urządzenie nie powinno być narażone na silne wstrząsy podczas transport lub przenoszenia ∙ Nie podnoś głowicy chwytając za elementy ruchome, może to spowodować uszkodzenie części mechanicznych.
- Page 15 1. MENU MENU Wyświetlacz Funkcja Addr 1-512 Ustawienie adresu DMX AUTO Tryb auto SOUN Tryb sound VERSION Ver1.1 Wersja oprogramowania Struktura DMX Kanał Wartość Funkcja Opis Laser wył. Laser On/Off 10-99 Laser wł. 0-69 Biały-Czerwony-Niebieski-Różowy-Cyjan-Żółty-Zielony (kolor stały) 70-79 Całkowite zmiany kolorów (prędkość sterowana CH3) 80-89 Kolory podstawowe (prędkość...
- Page 16 128-191 Rotacja zgodnie z ruchem wskazówek zegara 192-255 Rotacja odwrotna do ruchu wskazówek zegara 0-127 Ustawienie pozycji horyzontalnej Rotacja horyzontalna 128-255 Rotacja horyzontalna 0-127 Ustawienie pozycji wertykalnej Rotacja CH10 wertykalna 128-255 Rotacja wertykalna 0-127 Pozycja CH11 128-255 Prędkość rosnąca 0-127 Pozycja CH12 Tilt...
- Page 17 DMX In Do urządzenia 4. Urządzenie 1. (Adres 001) Urządzenie 2. (Adres 014) Urządzenie 3. (Adres 017) Ustawienie adresu DMX Każde urządzenie powinno mieć indywidualny adres DMX. Gdy otrzymuje sygnał, protokół będzie sterował funkcjami zaczynając od adresu początkowego. W zależności od potrzeb konfiguracji, lub wygody użytkowania, użytkownik może ustawić kilka urządzeń...
- Page 18 A).Maksymalna temperatura otoczenia 1°C--45°C, nie może być przekroczona B).Miejsce instalacji powinno wytrzymać dziesięciokrotność wagi urządzenia przez 1 godzinę bez widocznych deformacji C). Zabrania się stawania pod miejscem montażu czy konserwacji D).Nadzorujący instalację powinien upewnić się, że całość została wykonana prawidłowo i urządzenie jest zabezpieczone linką...
- Page 19 UWAGA Uwaga! Nigdy nie patrz bezpośrednio w źródło światła, może to uszkodzić wzrok i/lub wywołać wstrząs epileptyczny. Uwaga! Wszelkie połączenia zasilania powinny być wykonane przez profesjonalistę Informacja o zużytym sprzęcie elektrycznym i elektronicznym UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH. To oznaczenie oznacza, że produkt nie może być...
