Anleitung

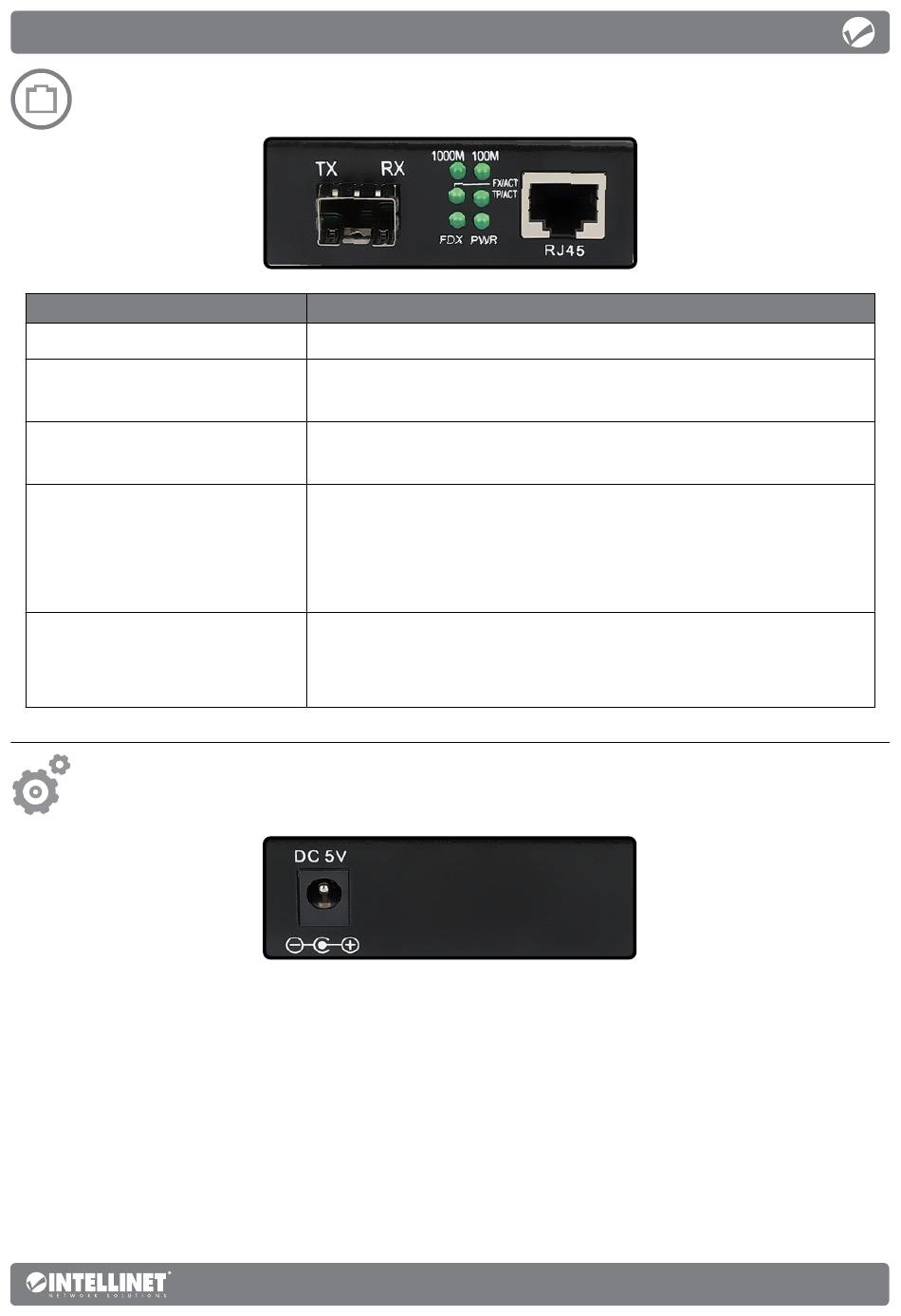

Frontblende
LED
PWR
1000M
100M
FX/ACT
TP/ACT
(TP = RJ45; FX = Faser)
FDX/COL (für TP/RJ45)
Rückseite
Strom
Schließen Sie das Netzteil an die 5V-DC-Buchse des Medien-
konverters und dann an eine Steckdose an. Verwenden Sie
ausschließlich das beiliegende Netzteil oder eines mit gleichen
Spezifikationen (Ausgangsleistung 5 V DC, mindestens 1 A).
Leuchtet bei angeschlossenem Netzteil.
Leuchtet bei 1000 Mbit/s-Verbindung
am Twisted-Pair-Anschluss.
Leuchtet bei 100 Mbit/s-Verbindung
am Twisted-Pair-Anschluss.
–Leuchtet bei aktiver Verbindung;
–Blinkt bei Datenübertragung; leuchtet
nicht, wenn keine aktive
–Netzwerkverbindung besteht.
–Leuchtet bei Vollduplex-Verbindung;
–Blinkt bei Datenkollisionen;
–Leuchtet nicht bei Halbduplex.
Bedeutung
