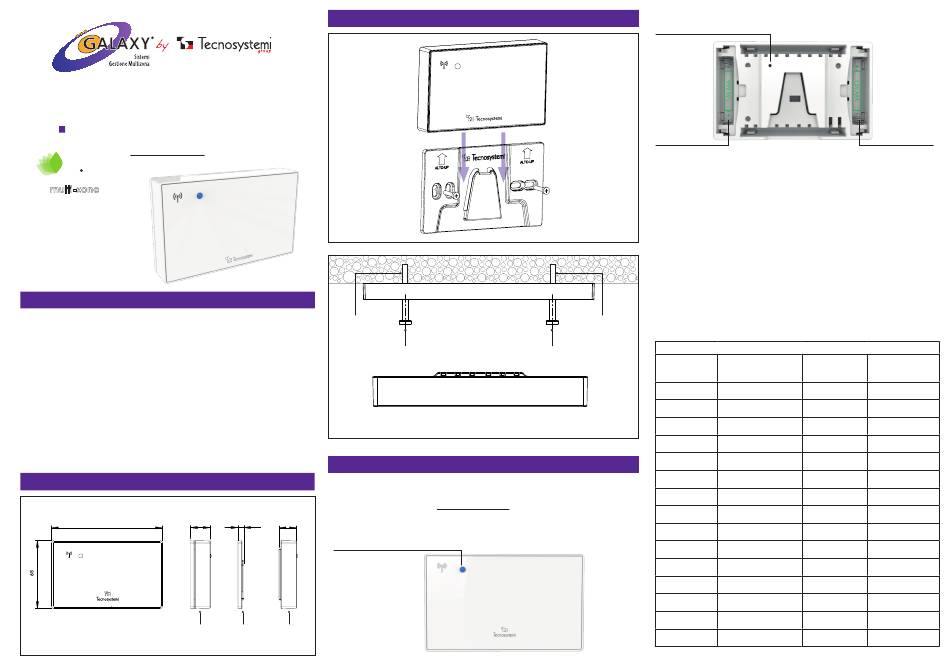

Tecnosystemi GALAXY GAD100011 Quick Start Manual

CLI00085
Tecnosystemi S.p.A. Società Benefit
Via dell'Industria 2/4 - z.i. San Giacomo di Veglia
31029 Vittorio Veneto Treviso
Tel. 0438 - 500044 / Fax. 0438 - 501516 - NUMERO VERDE 800 904474
info@tecnosystemi.com - www.tecnosystemi.com
SONDA AMBIENTE A PARETE CON BATTERIE
IN RADIO FREQUENZA LEM 3X RF
COD. GAD100011
proAIR
multi-zone
1. CARATTERISTICHE TECNICHE
La sonda ambiente LEM 3X RF, È un elemento del sistema proair che installato in
ambiente, rileva la temperatura di zona e la soglia di umidita' ed invia i valori alla
centralina Polaris.
La sonda ambiente LEM 3X RF, sostituisce i cronotermostati del sistema ad eccezione
del cronotermostato master. Le configurazioni della sonda al sistema e il settaggio
si effettuano direttamente dalla centralina Polaris, dal cronotermostato master o
dall'App (se installata).
CARATTERISTICHE TECNICHE
• Alimentazione: a batterie 2 x 1,5 V tipo AAA (LR03) fornite a corredo
• Durata batterie: 18 mesi
• Trasmissione dati: in radiofrequenza rf a 868 Mhz
• Portata del segnale RF 50 m max in campo aperto tra sonda e centralina Polaris 4X o 5X
• Sensore di temperatura ambiente
• Controllo dell'umidità in modo raffrescamento radiante con modulo relè
• Sensore di umidità
• Led di segnalazione di colore blu che si attiva ogni 60 secondi
• Fissaggio: a parete mediante dima, viti e tasselli forniti a corredo.
2. DIMENSIONI E COMPONENTI
19 19
106
106
LEM
CON DIMA
DI FISSAGGIO
3. FISSAGGIO DELLA SONDA LEM
REV 01 / 2023
25/07/2023
TASSELLO
VITE
4. CONFIGURAZIONE DEL SENSORE LEM 3X RF IN UN SISTEMA PROAIR
È importante che un sistema Proair che prevede una o più Sonda Ambiente LEM 3X RF, preveda
almeno un cronotermostato Master di tipo Discovery 2X RF o un cronotermostato cablato
STEALTH 3X. Un sistema Proair NON puo' funzionare di sole Sonda Ambiente LEM 3X RF.
5 5 17
17
LED DI STATO DEL SENSORE
LEM 3X RF
DIMA LEM
DI FISSAGGIO A PARETE
DIMA DI FISSAGGIO
TASSELLO
VITE
SONDA AMBIENTE LEM
Vista dall'alto
Vista frontale
PULSANTE
DI CONFIGURAZIONE E RESET
Vista posteriore
SEDE BATTERIE
1,5V TIPO AAA
• Inserire le batterie in dotazione rispettando la polarità
ATTENZIONE: Sostituire sempre entrambe le batterie vecchie con le nuove. Le
batterie sono considerate rifiuti speciali e come tali vanno smaltiti. Rispettare
le norme vigenti presso i punti di raccolta presenti nella vostra zona.
ATTENZIONE: Si sconsiglia di utilizzare pile ricaricabili o a litio, in quanto
hanno una durata minore. Tecnosystemi consiglia l'utilizzo di pile alcaline.
• Verificare alla prima accensione (se non è mai stata associata una zona prima), che
il led di stato blu lampeggi velocemente (la Sonda ambiente LEM 3X RF rimane in
ricerca del segnale ID della centralina per 2 minuti, poi si spegne).
• Alimentare la centralina Polaris o, se già alimentata, dare visibilità del ID centralina
dal menu Configurazione – info Centralina. Questa procedura deve avvenire entro 2
minuti prima che il led di stato smetta di lampeggiare in modo veloce. Se necessario,
premere il pulsante posto sul retro della sonda ambiente LEM 3X RF per ricominciare
con la ricerca ID.
• Quando la centralina Polaris 3X inizia ad emettere il segnale ID, il led di stato smetterà di
lampeggiare veloce emettendo un solo lampeggio. Da qui procedere all'assegnazione
della zona desiderata, attenendosi a quanto indicato in tabella.
CONFIGURAZIONE DELLA SONDA AMBIENTE LEM 3X RF
NUMERO PRESSIONI
N° ZONA CONFERMA
DA EFFETTUARE
DA ASSEGNARE ZONA
CON IL PULSANTE
2 1 Pressione Pressione x 5 sec.
3 2 Pressioni Pressione x 5 sec.
4 3 Pressioni Pressione x 5 sec.
5 4 Pressioni Pressione x 5 sec.
6 5 Pressioni Pressione x 5 sec.
7 6 Pressioni Pressione x 5 sec.
8 7 Pressioni Pressione x 5 sec.
9 8 Pressioni Pressione x 5 sec.
10 9 Pressioni Pressione x 5 sec.
11 10 Pressioni Pressione x 5 sec.
12 11 Pressioni Pressione x 5 sec.
13 12 Pressioni Pressione x 5 sec.
14 13 Pressioni Pressione x 5 sec.
15 14 Pressioni Pressione x 5 sec.
16 15 Pressioni Pressione x 5 sec.
SEDE BATTERIE
1,5V TIPO AAA
VERIFICA
ZONA
2 Lampeggi LED
3 Lampeggi LED
4 Lampeggi LED
5 Lampeggi LED
6 Lampeggi LED
7 Lampeggi LED
8 Lampeggi LED
9 Lampeggi LED
10 Lampeggi LED
11 Lampeggi LED
12 Lampeggi LED
13 Lampeggi LED
14 Lampeggi LED
15 Lampeggi LED
16 Lampeggi LED
