Timco Tools 1500W Manual And Instructions

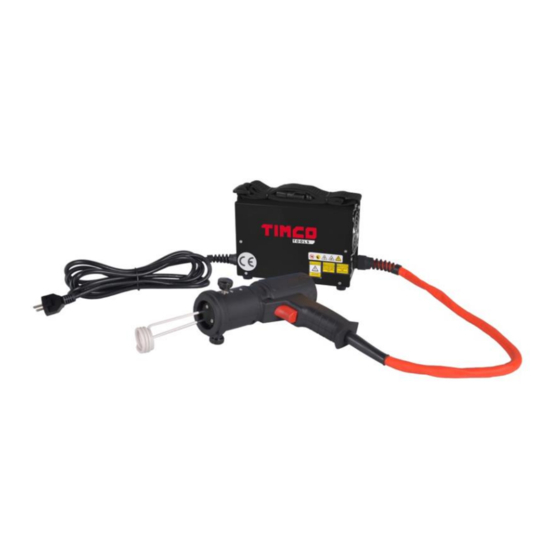

Portable flameless induction heater
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TIMCO 1 500 W kannettava liekitön
induktiokuumennin
Käyttöopas
Kiitos, että valitsit induktiokuumentimemme. Suosittelemme, että käyt läpi käyttöoppaan
sisällön turvallisen ja asianmukaisen käytön varmistamiseksi.
Tuotenumero: 102619109
EAN: 6438014300726

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1500W and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Timco Tools 1500W

Summary of Contents for Timco Tools 1500W

  • Page 1 TIMCO 1 500 W kannettava liekitön induktiokuumennin Käyttöopas Kiitos, että valitsit induktiokuumentimemme. Suosittelemme, että käyt läpi käyttöoppaan sisällön turvallisen ja asianmukaisen käytön varmistamiseksi. Tuotenumero: 102619109 EAN: 6438014300726...

  • Page 2: Table Of Contents

    Sisältö Turvallisuusvaroitukset….………………………………….………………………………………2 Tekniset tiedot…………………..………………………………………….………………….………2 Toiminnot…………………………………..…………….…………………………..……….………3 Tuotekuvaus………………..……………………………..……………………………….……...…..3 Käyttö………………………..………………………………………………….………………………….3 Käyttöä koskevia sääntöjä…………….………………………………………………………..…4 Pultin kuumentaminen………………………………………………………………………..……5 Raudan väri eri lämpötiloissa…………………………………………………………….………5 Vianetsintä……………………………………………..………………………………………….….…6 Parametrit…………………………………………………………………………….………………….7...

  • Page 3: Turvallisuusvaroitukset

    Turvallisuusvaroitukset Ihmisten, joilla on sydämentahdistin tai vastaavanlainen sähköinen lääketieteellinen laite, tulee välttää tämän laitteen käyttöä tai oleskelua sen läheisyydessä. Vain ammattikäyttöön. Riisu sormukset, muut metallikorut, avaimet, kellot ja vastaavat metalliset laitteet. Älä käytä vaatteita, joissa on metallisia niittejä, jotka jäävät induktiokäämin läheisyyteen käytön aikana.

  • Page 4: Toiminnot

    Päälaite Nettopaino 2,7 kg Mitat 21 x 9 x 14 cm Käämiosa Nettopaino 0,5 kg Mitat 19 x 17 x 6,5 cm Pakkauksen kokonaispaino 4,6 kg Pakkauksen koko 41 x 32 x 12 cm Toiminnot Irrota ruostuneet mutterit nopeasti ja helposti kuumentamalla ne. Lämpölaajenemisen vuoksi kuumennettava mutteri laajenee, jolloin se on helppo irrottaa ruostuneesta pultista.

  • Page 5: Käyttö

    Käyttö 1. Avaa kumpaakin kiinnikettä 0,5 cm kääntämällä niitä vastapäivään. 2. Valitse sopivan kokoinen käämi ja työnnä sen kaksi päätä reikiin. 3. Kiristä kiinnikkeet kääntämällä niitä myötäpäivään. 4. Kytke virta ja aseta kuumennettava osa käämin keskelle. Pidä punainen painike painettuna. Laitteen edessä...

  • Page 6: Pultin Kuumentaminen

    Ei hyvä Ei hyvä Käämi menee oikosulkuun Käämi menee oikosulkuun Ei hyvä Jätä rako käämin ja esineen väliin 5. Älä tuki laitteen tuuletusaukkoja käytön aikana. Muuten jäähdytyskyky heikkenee ja laite ylikuumenee hyvin nopeasti. 6. Älä laita laitetta jääkaappiin tai ilmastointilaitteen tuuletusaukon lähelle, sillä se voi aiheuttaa veden tiivistymistä...

  • Page 7: Raudan Väri Eri Lämpötiloissa

    φ 29–36 mm 300 °C 30–40 s 300 °C φ 37–40 mm 45–50 s Suositeltu kuumennuslämpötila: 200–700 °C. Huomaa: 1. Hiiliteräs on näkyvästi tummanpunainen noin 550 asteessa, mutta pultti löystyy jo noin 10–20 sekunnin kuluttua, jolloin pultti on vielä musta. 2.

  • Page 8: Parametrit

    1. Tarkista käämin eristeen kunto ja ettei käämi kosketa pulttia ja aiheuta oikosulkua. 2. Kuumennettavan pultin ympärillä on metalliesine, mikä lisää Kuumennus sammui yhden minuutin laitteen kuormitusta. Poista ympäröivä metalli tai keskitä teho kuluttua. pulttiin. 3. Kun laite palautuu normaaliin toimintaan, se on edelleen lämmin.
  • Page 9 TIMCO 1 500 W flamlös induktionsvärmare Bruksanvisning Tack för att du valde vår induktionsvärmare. Vi rekommenderar att du läser igenom innehållet i bruksanvisningen för att säkerställa en säker och behörig användning. Produktnummer: 102619109 EAN: 6438014300726...
  • Page 10 Innehåll Säkerhetsvarningar….………………………………….………………………………………...…………2 Teknisk information…………………..………………………………………….………………….………2 Funktioner…………………………………..…………….…………………………..………….….………3 Produktbeskrivning………………..……………………………..…………………………….……...…..3 Användning………………………..………………………………………………….……………..………….3 Regler gällande användning…………….………………………………………………..…………..…4 Hetta upp bultar………………………………………………………………………………..………..……5 Järnets färg i olika temperaturer………………………………………..…………………….………5 Felsökning……………………………………………..…………………………………….…………….….…6 Parametrar……………………………………………………………………………..…….………………….7...

  • Page 11: Säkerhetsvarningar

    Säkerhetsvarningar Personer med pacemaker eller liknande elektronisk medicinsk utrustning bör undvika att använda eller vistas i närheten av denna apparat. Endast för professionellt bruk. Ta av ringar, övriga metallsmycken, nycklar, klockor och liknande metallföremål. Använd inte kläder med nitar i metall och som kan komma i närheten av induktionsspolen under användning.

  • Page 12: Funktioner

    Kontakttyp Typ H, typ B, typ G, typ E Huvudenhet Nettovikt 2,7 kg Mått 21 x 9 x 14 cm Spole Nettovikt 0,5 kg Mått 19 x 17 x 6,5 cm Förpackningens totala vikt 4,6 kg Förpackningens storlek 41 x 32 x 12 cm Funktioner Avlägsna rostade muttrar snabbt och enkelt genom att hetta upp dem.

  • Page 13: Användning

    Användning 1. Öppna båda fästena på 0,5 mm genom att vrida dem moturs. 2. Välj en spole i lämplig storlek och skjut de två ändorna i hålen. 3. Dra åt fästena genom att vrida dem medurs. 4. Sätt på strömmen och placera delen som ska hettas upp i mitten av spolen. Håll in den röda knappen.

  • Page 14: Hetta Upp Bultar

    Inte bra Inte bra Spolen kortsluts Spolen kortsluts Inte bra Lämna ett utrymme mellan spolen och föremålet 5. Blockera inte apparatens ventilationsöppningar under användning. Då försämras nedkylningen och apparaten överhettas snabbt. 6. Lägg inte apparaten i kylskåp eller i närheten av luftkonditionering, det leder till att vattnet kondenserar inuti apparaten och skadar kretskortet.

  • Page 15: Järnets Färg I Olika Temperaturer

    φ 29–36 mm 300 °C 30–40 s 300 °C φ 37–40 mm 45–50 s Rekommenderad upphettningstemperatur: 200–700 °C. Observera: 1. Kolstål är synligt mörkrött vid cirka 550 grader, men bulten lossar redan efter 10–20 sekunder då den ännu är svart. 2.

  • Page 16: Parametrar

    1. Kontrollera spolens isolering och att spolen inte rör vid bulten och orsakar kortslutning. 2. Det är metallföremål runt bulten, vilket ökar belastningen på Upphettningen avbryts efter en minut. apparaten. Avlägsna den kringliggande metallen eller koncentrera effekten på bulten. 3. Apparaten är fortsatt varm efter normal drift. Låt den svalna längre.
  • Page 17 TIMCO 1500W Portable Flameless Induction Heater Manual and Instructions Thank you for choosing our flameless heating system, before you use it, we strongly recommend you go through the following content for safe and appropriate use. Item number: 102619109 Bar code: 6438014300726...
  • Page 18 Contents Safety Cautions….…………………………………………………………………………2 Technical Date…………………..………………………………………………….………2 Functions…………………………………..…………….……………….……….………3 Device Description……………………………..……………………………….……...…..3 Operation Steps………………………..……………………….………………………….3 Use Rules……………….………………………………………………………………..…4 Bolt Heating Parameters……………………………………………………………..……5 Iron Temperature and Color Reference………………………………………….………5 Trouble Shoot……………………………………………..………………………….….…6 Parameters…………………………………………………………………………….……7...

  • Page 19: Safety Cautions

    Clear inflammable, explosive matters near the working area before use. Protection gloves should be wear during use. Electrical Safety Rules: Make sure that the device or metal cover is properly grounded. Technical Data Model No. 1500W Input Power Supply AC 110V,220V,240V,50/60Hz Output Induction Frequency 25-65kHz ...

  • Page 20: Functions

    Dimension 21*9*14CM Induction Heads Part Net Weight 0.5KG Dimension 19*17*6.5CM Total Packing Weight 4.6KG Total Packing Size 41*32*12CM Functions Heating rusted bolt nut, by the purpose of fast and easy remove from machines, cars etc. Using the thermal expansion theory, when the nuts of the bolt is heat, it expands which makes it easy to be removed from rusted bolt.

  • Page 21: Operation Steps

    Operation Steps 1. Release the 2 fixing bolts contraclockwise 0.5cm out. 2. Select appropriate size of coil for your work and insert the two ends into the front holes. 3. Twist the bolt clockwise to fix the coil tightly. 4. Plug in and place the heating element in the center of the coil, then press & hold the red button, the light in front will illuminate in 2-3 seconds.

  • Page 22: Bolt Heating Parameters

    5. Do not block the vent holes during working, otherwise cooling ability decreases, and cause overheat to the device very soon. 6. Please don't put this device in fridge, near the air conditioner vent, this may cause condense water inside of the device and may damage the board. 7.

  • Page 23: Iron Temperature And Color Reference

    φ29-36mm 300℃,572℉ 30-40 s 300℃,572℉ φ37-40mm 45-50 s Recommended Heating Temperature: 200-700℃. Note: 1. Visible dark red color on mild steel is around 550 °C, however, the bolt is already lose after about 10-20 seconds, at this moment, bolt is black. 2.

  • Page 24: Parameters

    3. After device recover to normal function, heat still remain in the device, please wait longer time to cool the device. Parameters Voltage: 110~230V AC 50/60Hz; Rated Power: 1500W (Note: Working Power changes as the heating element size changes) Manufacturer: Suomi Trading Oy Areenakatu 7, 37570 Lempäälä...
