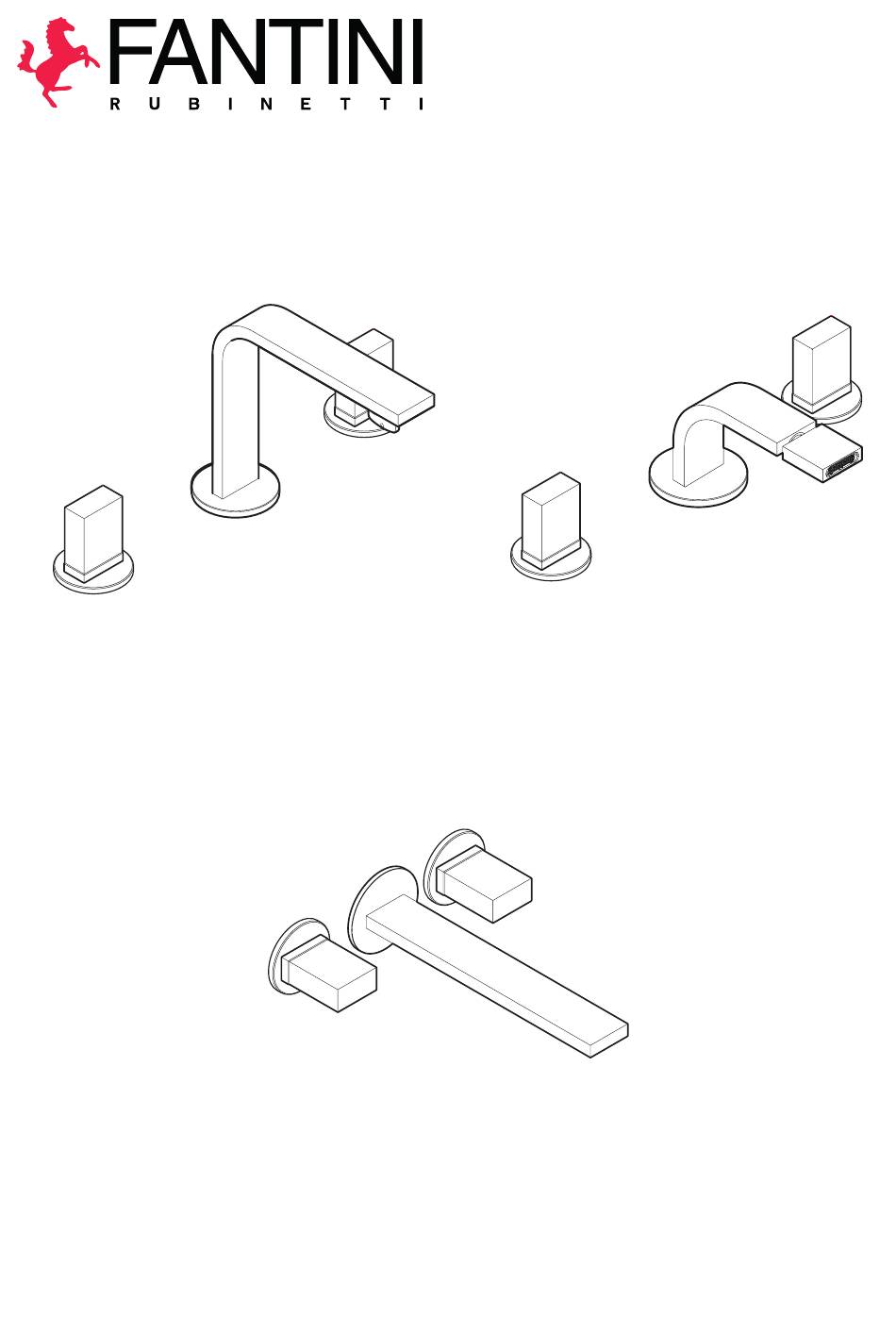

- Page 1 VENEZIA Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones ART. N504S ART. N509S ART. N513SB...
- Page 2 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO N 504S min. 75 min. 75 max 200 max 200 29x1 G1/2" G1/2" G3/8 " 63.5 G3/8" 6/19 UP 16 DOWN 6 G 1'' 1/4 Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
- Page 3 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO N 509S min. 75 min. 75 max 200 max 200 29x1 G1/2" G1/2 " G3/8 " G3/8" 63.5 W26/19 UP 16 DOWN 6 G 1'' 1/4 Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
- Page 4 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO N 513SB Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
-
Page 5: Dati Tecnici
DATI TECNICI - TECHNICAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum 1 BAR Pressione massima Maximum pressure Pression maximum 10 BAR Press. di esercizio consigliata Reccomended working pressure Pression optimale de service 2-5 BAR Temperatura massima Max. - Page 6 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE DEI FLESSIBILI (FORNI- TI): avvertenze Utilizzare unicamente i flessibili forniti. Prima dell’installazione controllare la presenza e l’inte- DIN6 = 25mm - 1” grità delle graffature dei flessibili da ambo i lati. DIN8 = 30mm - 1 1/8”...
- Page 7 MONTAGE DER DURCKSCHLÄUCHE (IM LIEFERUMFANG ENTHALTEN): Hinweise Verwenden Sie nur die mitgelieferten Druckschläuche. Prüfen Sie vor der Montage das Vorhandensein und die Unversehrtheit der Falze auf beiden Seiten der Druckschläuche. Schrauben Sie die Anschlussstücke mit O-Ring von Hand an (maximaler Anzugsmoment 3 Nm). Ziehen Sie die Anschlusstücke mit Dichtung (Muttern) erst von Hand und dann mit einer 1/4-Drehung durch einen geeigneten Schraubenschlüssel fest.
- Page 8 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO N 504S N 509S N 513SB...
- Page 9 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO N 504S - N 509S...
- Page 10 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 11 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO M 8X1...
- Page 12 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO G 1/2” G 1/2” G 1/2” G 1/2” G 3/8” G 3/8”...
- Page 13 N 513SB CH 10 mm...
- Page 14 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 15 METAL...
- Page 16 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 17 TEFLON...
- Page 18 - USE - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO Al primo utilizzo o dopo un lungo periodo di inutilizzo, non consumare il primo mezzo litro di ac- qua potabile erogata. Chiudere l’impianto idraulico in caso di prolungata assenza. Controllare periodicamente la tenuta. On first use or following prolonged periods of inactivity, do not use the first half-litre of drinking water dispensed.
- Page 19 PULIZIA - CLEANING - NETTOYAGE REINIGUNG - LIMPIEZA - LIMPEZA La pulizia delle superfici va fatta utilizzando un panno morbido imbevuto con sapone liquido diluito in acqua: al termine risciaquare e asciugare con cura. Non usare in nessun caso detersivi contenenti sostanze abrasive o a base di acido muriatico, aceto, ammoniaca, acetone, candeggina, acidi di uso domestico, disinfettanti vari o spugne abrasive.
- Page 20 Fratelli Fantini SpA via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
