Summary of Contents for KWC FAID0008
- Page 1 Installation and operating instructions Montaż i instrukcja obsługi Best.-Nr.: 2030019175 FAID0008...
- Page 2 ..................3 Please refer to the graphics in the German Installation and Operating Instructions..................7 Prosimy przyjąć grafikę z niemieckiej instrukcji montażu i obsługi.
-
Page 3: Table Of Contents

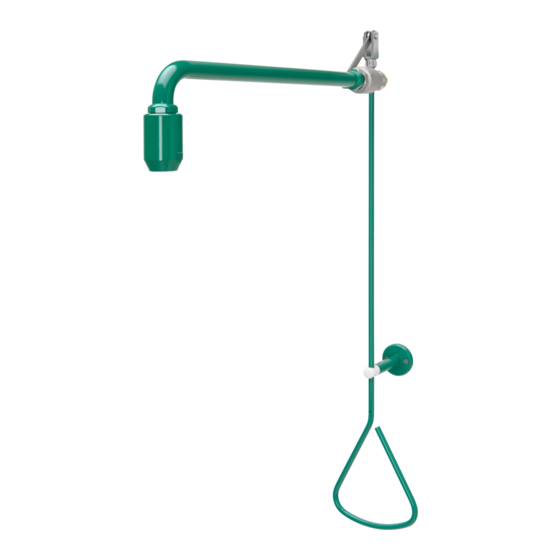

0English Emergency shower with pull rod Please refer to the graphics in the German installation and operating instructions. Table of contents Abbreviations and units ....... . 3 Key . -
Page 4: Key
Warning! Failure to observe can result in bodily injury or even death. Caution! Failure to observe can result in material damage. ☞ Important! Failure to observe can cause the product to malfunction. ☞ Useful information for optimum handling of the product. Warranty Liability is accepted in accordance with the General Terms and Conditions of Business and Supply. -
Page 5: Scope Of Delivery
Scope of delivery Pos. Pcs. Name Shower head Wall bracket Ball valve Accessories kit: First aid sign, Mounting set Hand actuator and guide post support with plugging option Installation and operating instructions Dimensions For special designs, see the customer drawing for dimensions. Installation example 10. -
Page 6: Function
10.8 Drill in accordance with these markings. 10.9 Insert the dowels. 10.10 Screw on the wall support (c). 10.11 Mount the wall arm in a sealing manner and bring it into position. 10.12 Screw the shower head (k) onto the wall arm (j) so that it seals. 10.13 Establish the water connection. -
Page 7: Skróty I Jednostki
0Polski Prysznic bezpieczeństwa z drążkiem pociągowym Patrz rysunek w niemieckiej instrukcji montażu i obsługi. Spis treści Skróty i jednostki ........7 Objaśnienie symboli . -
Page 8: Objaśnienie Symboli
Objaśnienie symboli Ostrzeżenie! Nieprzestrzeganie może spowodować zagrożenie życia lub ryzyko urazu. Uwaga! Nieprzestrzeganie może spowodować szkody materialne. ☞ Ważne! Nieprzestrzeganie może spowodować zakłócenia w działaniu produktu. ☞ Informacje przydatne do optymalnego obchodzenia się z produktem. Gwarancja Zakres odpowiedzialności producenta wynika z ogólnych warunków handlowych. Używać... -
Page 9: Zakres Dostawy
Zakres dostawy Poz. szt. Opis Głowica natryskowa Wylewka Zawór kulowy Dodatkowe opakowanie: Oznakowanie awaryjne, Post przewodnika Obsługa ręczna i post przewodnika z możliwością plombowania Instrukcja montażu i obsługi Wymiary W wersjach specjalnych, wymiary zobacz indywidualny rysunek. Przykład instalacji 10. Montaż ☞... -
Page 10: Działanie
10.5 Wkręcić spust ręczny (g) w widełki (f) dźwigni kierunkowej i zablokować go nakrętką. 10.6 Za pomocą poziomicy ustawić pionowo spust ręczny (g). 10.7 Na wysokości 40 mm nad trójkątną rączką zaznaczyć otwory do przykręcenia podpory ściennej (h). 10.8 Wywiercić otwory zgodnie z zaznaczeniami. 10.9 Włożyć... -
Page 11: Usuwanie Usterek
13. Usuwanie usterek Usterka Przyczyna Środek zaradczy ➯ Przywrócić Woda nie wypływa – Odcięty dopływ wody ➯ Wyrównać Spust ręczny zacina – Nierówno ustawiony zawór kulowy się ➯ Wyrównać – Wygięty drążek pociągowy wzgl. spust ręczny ➯ Wymienić – Utrudnione działanie zaworu kulowego ➯... - Page 12 Australia Italy United Kingdom PR Kitchen and KWC Austria GmbH KWC DVS Ltd - Northern Office Water Systems Pty Ltd 6971 Hard, Austria Barlborough S43 4PZ Dandenong South VIC 3175 Numero Verde +39 800 789 233 Phone +44 1246 450 255...
