Installation and operating instructions Montaż i instrukcja obsługi Best.-Nr.: 2030019170 FAID0007...
Page 2
..................3 Please refer to the graphics in the German Installation and Operating Instructions..................8 Prosimy przyjąć grafikę z niemieckiej instrukcji montażu i obsługi.

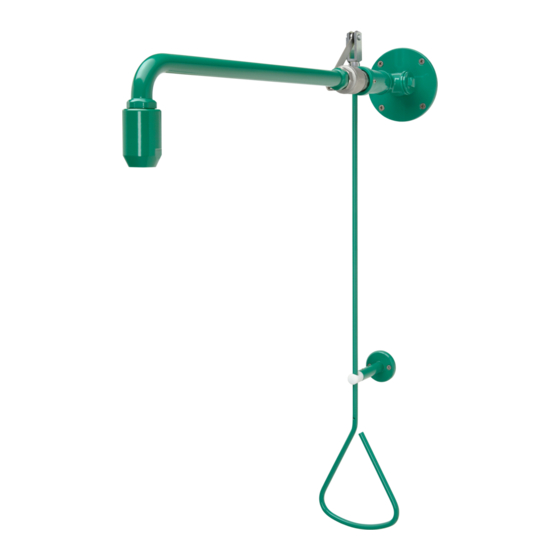

0English Emergency shower with pull rod Please refer to the graphics in the German installation and operating instructions. Table of contents Abbreviations and units ....... . 3 Key .
Warning! Failure to observe can result in bodily injury or even death. Caution! Failure to observe can result in material damage. ☞ Important! Failure to observe can cause the product to malfunction. ☞ Useful information for optimum handling of the product. Warranty Liability is accepted in accordance with the General Terms and Conditions of Business and Supply.
Scope of delivery Pos. Pcs. Name Shower head Wall bracket Ball valve Wall plate with sealing plug Plug-in socket Accessories kit: First aid sign, Mounting set Hand actuator and guide post support with plugging option Installation and operating instructions Dimensions For special designs, see the customer drawing for dimensions Installation example 10.
10.6 Slide the wall plate (b) onto the plug-in socket (a) as far as the wall and fix in place with the grub screw (c). 10.7 Screw on the wall plate (b). 10.8 Screw in the closed ball valve as far as possible, creating a seal and bringing it into position as follows: –...
12. Maintenance and care Check the emergency shower once a month to make sure that it is in working order. (Guidelines for Laboratories BGI/GUV-I 850-0) As a measure for the prevention of microbiological contamination, it is recom- mended that you replace the fill water in the fitting at shorter intervals by opening the valve.
0Polski Prysznic bezpieczeństwa z drążkiem pociągowym Patrz rysunek w niemieckiej instrukcji montażu i obsługi. Spis treści Skróty i jednostki ........8 Objaśnienie symboli .
Objaśnienie symboli Ostrzeżenie! Nieprzestrzeganie może spowodować zagrożenie życia lub ryzyko urazu. Uwaga! Nieprzestrzeganie może spowodować szkody materialne. ☞ Ważne! Nieprzestrzeganie może spowodować zakłócenia w działaniu produktu. ☞ Informacje przydatne do optymalnego obchodzenia się z produktem. Gwarancja Zakres odpowiedzialności producenta wynika z ogólnych warunków handlowych. Używać...
Zakres dostawy Poz. szt. Opis Głowica natryskowa Wylewka Zawór kulowy Płytka ścienna z zaślepką Złącze Dodatkowe opakowanie: Oznakowanie awaryjne, Post przewodnika Obsługa ręczna i post przewodnika z możliwością plombowania Instrukcja montażu i obsługi Wymiary W wersjach specjalnych, wymiary zobacz indywidualny rysunek Przykład instalacji 10.
10.4 Zaznaczyć otwory. 10.5 Wywiercić otwory zgodnie z zaznaczeniami. 10.6 Wsunąć płytkę ścienną (b) na złącze (a) do ściany i przymocować ją kołkiem gwintowanym (c). 10.7 Przykręcić płytkę ścienną (b). 10.8 Zamknięty zawór kulowy wkręcić jak najdalej do końca i ustawić w następującym położeniu: –...
12. Konserwacja i czyszczenie 1 raz w miesiącu sprawdzić działanie prysznica awaryjnego. (Wytyczne dla laboratoriów BGI/GUV-I 850-0) Jako działanie zapobiegawcze w celu uniknięcia skażenia mikrobiologicznego zaleca się, aby w krótkich odstępach wymieniać wodę w baterii, otwierając zawór. Używać odpowiednich środków czyszczących, niedziałających niszcząco na baterię. Po użyciu spłukać...
