Siemens SICAM A8000 Series Quick Start Manual

Vor Installation, Betrieb oder Wartung des Gerätes müssen diese Produktinformation und
das zugehörige Benutzerhandbuch gelesen und verstanden werden. Das Handbuch ist im
Internet unter https://support.industry.siemens.com verfügbar (Produkt-Support).
Weitere Unterstützung
Sollten besondere Probleme auftreten, oder weiterführende Informationen benötigt werden,
wenden Sie sich an den Siemens-Vertriebspartner in Ihrer Region. Das Siemens Customer
Support Center unterstützt Sie rund um die Uhr.
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard-
und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so
dass wir für die vollständige Übereinstimmung keine Gewähr übernehmen.
Die Angaben in diesem Dokument werden regelmäßig überprüft, und notwendige
Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge
sind wir dankbar. Technische Änderungen bleiben vorbehalten.
Copyright
Copyright © Siemens AG 2023 – All Rights Reserved.
Weitergabe und Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts
ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten
zu Schadenersatz. Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung
oder GM-Eintragung.
Open Source Software
Dieses Produkt beinhaltet unter anderem auch Open Source Software, die von Dritten
entwickelt wurde. Die in diesem Produkt enthaltene Open Source Software und die
entsprechenden Open Source Software Lizenzbedingungen finden Sie in der
Readme_OSS. Die Open Source Software Programme sind urheberrechtlich geschützt.
Sie sind berechtigt, die Open Source Software gemäß den jeweiligen Open Source
Software Lizenzbedingungen zu nutzen. Bei Widersprüchen zwischen den Open Source
Software Lizenzbedingungen und den für dieses Produkt geltenden Siemens
Lizenzbedingungen gelten in Bezug auf die Open Source Software die Open Source
Software Lizenzbedingungen vorrangig. Die Open Source Software wird unentgeltlich
überlassen.
Den Quelltext der Software können Sie – soweit die einschlägigen Open Source Software
Lizenzbedingungen dies vorsehen – gegen Zahlung der Versandkosten bei Ihrem Siemens
Vertriebsbeauftragten zumindest bis zum Ablauf von 3 Jahren ab Erwerb des Produkts
anfordern.
Wir haften für diese Produkt einschließlich der darin enthaltenen Open Source Software
entsprechend den für dieses Produkt gültigen Lizenzbedingungen. Jegliche Haftung für die
Nutzung der Open Source Software über den von uns für dieses Produkt vorgesehenen
Programmablauf hinaus sowie jegliche Haftung für Mängel, die durch Änderungen der Open
Source Software verursacht wurden, ist ausgeschlossen. Wir leisten keine technische
Unterstützung für dieses Produkt, wenn dieses geändert wurde.
Hinweise zu Ihrer Sicherheit
Dieses Dokument enthält Hinweise und Bestimmungen, die zur Sicherheit von Personen
sowie zur Vermeidung von Sachschäden beachtet werden müssen. Verwahren Sie es für
eine spätere Nutzung.
Es stellt aber keine Anleitung dar, welche Installation, Betrieb oder Wartung des Gerätes
beschreibt. Details dazu entnehmen Sie den Handbüchern, diese sind verbindlich zu
beachten.
Warnung: Gefahr schwerer Körperverletzung oder erheblicher Sachschäden
Beim Betrieb können in Geräten und Baugruppen je nach Ausführung und Anwendung
gefährliche elektrische Spannungen auftreten. Beachten Sie immer die nachfolgenden
Hinweise unter „Elektrotechnisch qualifiziertes Personal".
Elektrotechnisch qualifiziertes Personal
Nur elektrotechnisch qualifiziertes Personal darf ein in diesem Dokument beschriebenes
Gerät in Betrieb setzen und betreiben. Elektrotechnisch qualifiziertes Personal im Sinne der
sicherheitstechnischen Hinweise dieses Handbuches sind Personen, die eine aktuelle,
fachliche Qualifikation als Elektrofachkraft inklusive Sicherheits- und Erste-Hilfe-Schulung
nachweisen können. Diese Personen dürfen Geräte, Systeme und Stromkreise gemäß den
Standards der Sicherheitstechnik in Betrieb nehmen, freischalten, erden und kennzeichnen.
Bestimmungsgemäßer Gebrauch
Das Gerät darf nur für die in den Katalogen und in der technischen Beschreibung
vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen und
zugelassenen Fremdgeräten und -komponenten verwendet werden.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung und Montage in einem Schaltschrank, sowie Bedienung
und Instandhaltung voraus.
Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte unter
gefährlicher Spannung. Es können deshalb schwere Körperverletzung oder Sachschäden
auftreten, wenn nicht fachgerecht gehandelt wird:
• Das Gerät muss vor Anschluss von Verbindungen am Erdungsanschluss geerdet werden.
• Gefährliche Spannungen können in allen mit der Spannungsversorgung verbundenen
Schaltungsteilen anstehen.
• Dieses Gerät stellt keine sicherheitsgerichtete Steuerung dar.
• Auch nach Abtrennen der Versorgungsspannung können gefährliche Spannungen im
Gerät vorhanden sein (Kondensatorspeicher).
• Die im Handbuch genannten Grenzwerte dürfen nicht überschritten werden; dies ist auch
bei Prüfung und Inbetriebnahme zu beachten.
Angaben zur Konformität
Das bezeichnete Produkt entspricht den folgenden Bestimmungen:
• EMV-Richtlinie 2014/30/EU (Einhaltung der harmonisierten Norm
IEC/EN 60870-2-1)
• Niederspannungsrichtlinie 2014/35/EU (Einhaltung der harmonisierten Norm
IEC/EN 61010-1, IEC/EN 61010-2-201)
• RoHS-Richtlinie 2011/65/EU (Einhaltung der harmonisierten Norm IEC/EN 63000)
Hiermit erklärt Siemens, dass der Funkanlagentyp CP-8022 der RED-Richtlinie
2014/53/EU entspricht (Einhaltung der harmonisierten Norm EN 301 511,
EN 301 908-1, EN 301 908-2, EN 301 908-13, EN 303 413).
Der vollständige Text der EU-Konformitätserklärung ist im Internet verfügbar unter
https://support.industry.siemens.com (Suchbegriff: CP-8022, Suchbereich: Zertifikat).
CP-8021 / CP-8022 Produktinformation
C53207-A5063-C481-7B-7483 / DC8-021-2.09; Ausgabe 03.2023

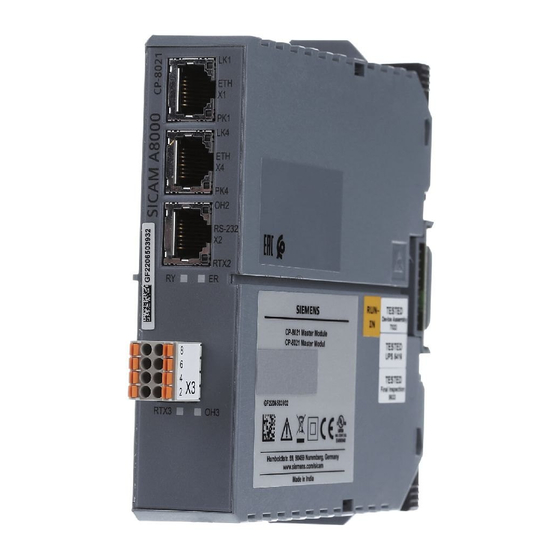

CP-8021 Master Modul / CP-8022 Master Modul (LTE/GPRS)
Weitere Normen
Das Produkt ist im Rahmen der Technischen Daten UL-zugelassen.
Weitere Informationen siehe UL Product iQ im Internet:
https://productiq.ulprospector.com/de.
Melden Sie sich an (oder verwenden Sie die Option Suche/ verkürzte
Seite ohne Login) und suchen Sie nach UL Dateinummer E496940.
Verwendete Symbole
Vorsicht, Risiko einer Gefahr. Die
Dokumentation ist zu beachten.
CE-Kennzeichnung
Anwendung
CP-8021/CP-8022 ist ein Master Modul der SICAM A8000 Serie. Es verarbeitet Signale und
kommuniziert mit übergeordneten Stationen. Es kann mittels Koppelmodulen um bis zu 8
externe I/O Module erweitert werden.
Die SICAM A8000 Serie ist für elektrische Verteilstationen, Gas-Verteilstationen,
Wasserkraftwerke, Pipelines und Bahnstromversorgungen geeignet.
Gerät auspacken
• Überprüfen Sie die Verpackung auf äußere Transportschäden. Eine beschädigte
Verpackung weist auf eine mögliche Beschädigung des Gerätes hin.
• Packen Sie das Gerät sorgfältig und ohne Gewaltanwendung aus.
• Überprüfen Sie das Gerät durch Sichtkontrolle auf einwandfreien mechanischen Zustand.
• Senden Sie ein beschädigtes Gerät an den Hersteller zurück oder entsorgen Sie es
fachgerecht. Ein defektes Gerät darf weder verwendet noch durch den Benutzer repariert
werden.
Hinweis: Siemens empfiehlt, das Gerät mindestens 2 Stunden im Betriebsraum liegen
zu lassen, bevor Sie es in Betrieb nehmen, um einen Temperaturausgleich zu schaffen
und um Feuchtigkeit sowie Kondensation zu vermeiden.

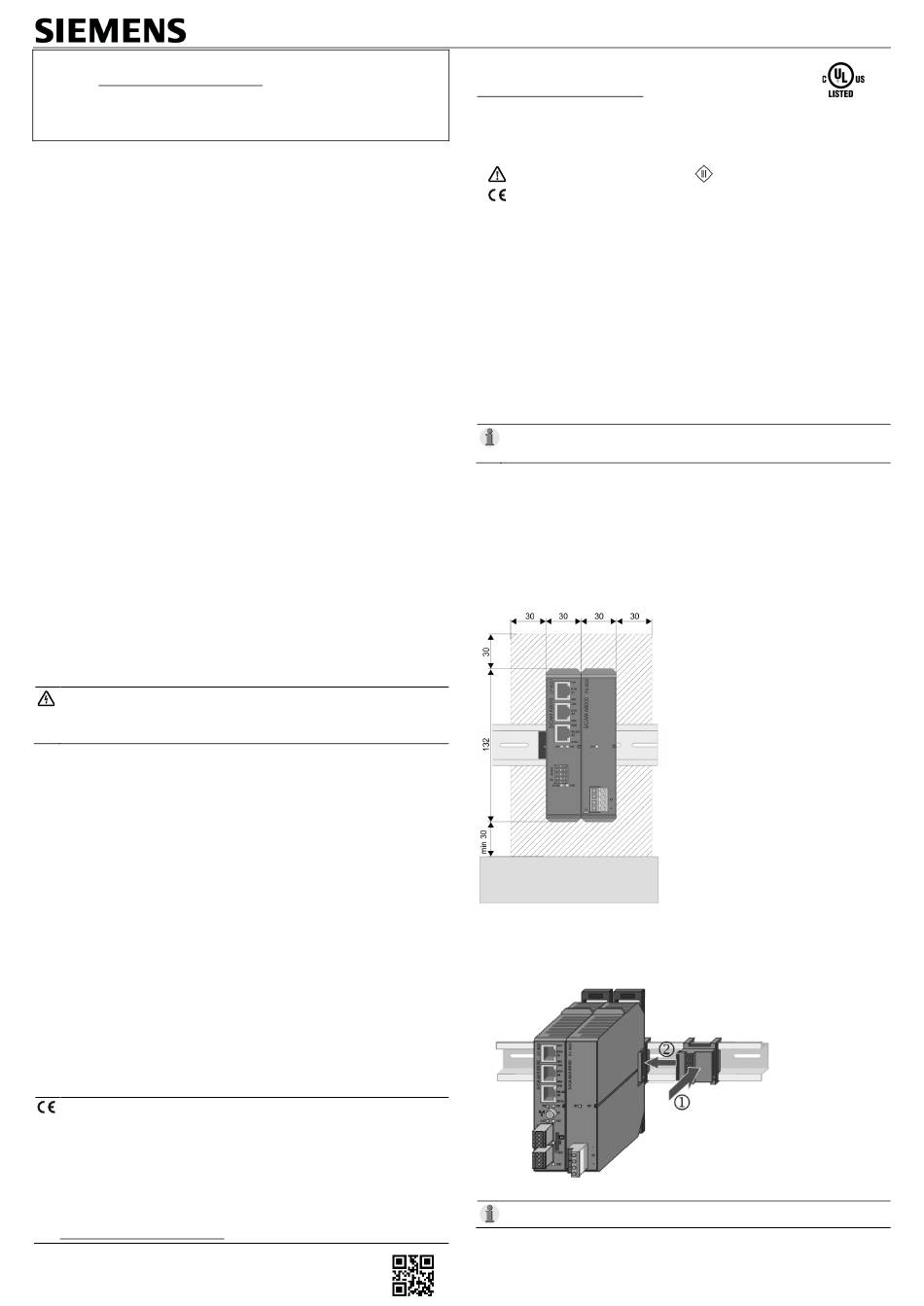

Montage
Das Gerät ist für die waagrechte Montage auf einer Hutschiene entsprechend IEC 60715
konzipiert. Eine Hutschiene mit 15 mm Tiefe ist dringend empfohlen.
Die Hutschiene muss mehrmals auf metallischen Untergrund verschraubt werden. Der
Untergrund muss ordnungsgemäß geerdet sein. Eine Montageplatte wird empfohlen.
Aus thermischen Gründen ist ein Mindestabstand von 30 mm um das Gerät einzuhalten.
Bei Verwendung eines Kabelkanals mit 100 mm Tiefe unterhalb des Gerätes ist zwischen
Gerät und Kabelkanal ein Mindestabstand von 50 mm erforderlich, um den
Entriegelungshaken zu bedienen.
Zuerst wird der beigepackte Busstecker auf die Hutschiene geklickt. Danach wird das Gerät
selbst auf den Busstecker gesteckt.
Anschließend wird das Stromversorgungsmodul montiert, und dann (optional) die I/O
Module.
Hinweis: Details zur Montage finden Sie im entsprechenden Produkthandbuch.
SICAM A8000 Serie
Ind. Cont. Eq.
E496940
Schutzklasse III / Schutz durch
Kleinspannung
1
