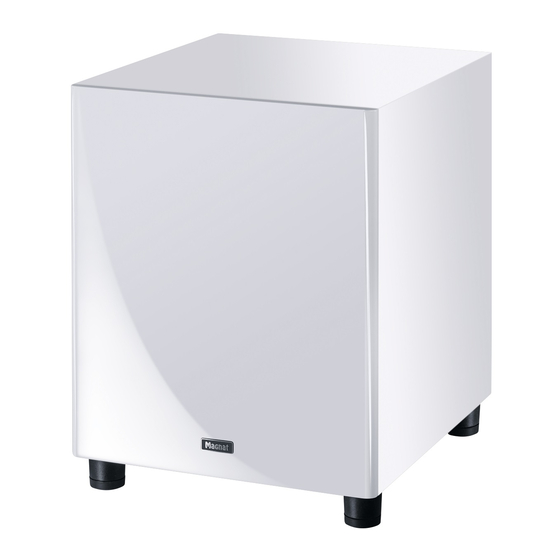

SIGNATURE SUB 730A BEDIENUNGSANLEITUNG/GARANTIEURKUNDE OWNER’S MANUAL/WARRANTY DOCUMENT MODE D’EMPLOI/CERTIFICAT DE GARANTIE...
Page 2
Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu. At the end of the product’s useful life, please dispose of it at appropriate collection points provided in your country. Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.
Sehr geehrter Kunde, zunächst vielen Dank dafür, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet. Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch. Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.
Page 5
· Nie schwere Gegenstände auf das Netzkabel legen. · Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein. · Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.
AV-Eingang „LFE“ (6) Verbinden Sie den Niederpegel-Subwooferausgang Ihres Receivers (Sub-Pre-Out) mit dem AV-Eingang des Subwoofers (siehe Bild 2). Hierzu benötigen Sie ein Mono-Cinch Kabel (nicht im Lieferumfang enthalten). Hinweis: Wird der Subwoofer über den LFE-Eingang angesteuert, hat der Trennfrequenzregler keine Funktion. Line Eingänge (6 / 7) Zum Anschluss an Niederpegelausgänge eines Receivers/Verstärkers (Stereo-Betrieb) siehe Bild 3.
Dear Customer, Congratulations on your fine new loudspeakers and thank you very much for choosing MAGNAT! You have made an excellent choice. The high-quality speakers produced by MAGNAT are renowned all over the world. Please study the instructions and information below carefully before using your new loudspeakers. The triangle with a lightning symbol warns the user that high voltage is used within the device which can result in electric shock.
Page 8
• The mains plug is used as the disconnecting device. Disconnecting devices shall remain readily operable. • If the device is not going to be used for a prolonged period (e.g. when on holiday), it should be disconnected from the mains by removing the plug. The device should also be disconnected from the mains in the event of a thunderstorm.
AV input “LFE“ (6) Connect your receiver‘s low-level subwoofer output (sub-pre-out) to the subwoofer‘s AV input (see Fig. 2). You will require a mono-cinch cable for this (not supplied). Note: Warning: when the subwoofer is controlled through the LFE input, the cross-over frequency control is not functional. Line inputs (6 / 7) Please refer to fig.
Page 10
Très cher client, Félicitations: vous venez d‘acquérir un produit MAGNAT et nous vous en remercions! Grâce à votre excellent choix, vous êtes devenus le propriétaire d’un produit de qualité de réputation mondiale. Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.
• La prise secteur permet d‘arrêter l‘appareil et doit donc toujours être facilement accessible. • Si l’appareil n’est pas utilisé pendant une période prolongée (par ex. en vacances), mettez-le sous tension en débranchant le cordon d’alimentation. En cas d’orage, l’appareil doit également être mis sous tension afin d’éviter tout risque d’endommagement dû...
Entree AV “LFE“ (6) Connectez la sortie à bas niveau subwoofer de votre récepteur (Sub-Pre-Out) avec l’entrée AV du subwoofer (voir fig. 2). Pour cela, vous avez besoin du câble mono-cinch (qui n’est pas compris). Attention: si le subwoofer est connecté par l’entrée LFE, le régulateur de fréquence séparatrice n’a aucune fonction.
Geachte klant, Allereerst hartelijk dank dat u gekozen heeft voor een MAGNAT product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de eigenaar geworden van een kwaliteitsproduct dat wereldwijd erkend is. Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in gebruik neemt.
Page 14
• Bij zichtbare beschadigingen aan de netkabelkabel mag het apparaat niet meer gebruikt worden. Een beschadigde kabel mag niet gerepareerd, maar moet compleet vervangen worden. • Nooit zware voorwerpen op de netkabel leggen. • De voedingsstekker fungeert als uitschakelvoorziening en moet altijd vrij toegankelijk zijn. •...
AV-Ingang “LFE“ (6) Sluit de laagniveau-subwooferuitgang van uw receiver (Sub-Pre-Out) aan op de AV-ingang van de subwoofer (zie afbeelding 2). Hiervoor heeft u een mono-cinch kabel nodig (behoort niet tot de omvang van de levering). Attentie: als de subwoofer via een LFE-ingang wordt bestuurd, is de scheidingsfrequentieregelaar zonder functie.
Page 16
Egregio cliente, innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.
Page 17
• Se l’apparecchio non è utilizzato per un periodo prolungato (ad es. vacanze) si consiglia di staccare la spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare l’apparecchio dalla rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovratensione. •...
Ingresso AV “LFE“ (6) Collegare l’uscita dei livelli bassi del subwoofer del proprio ricevitore (Sub-Pre-Out) con l’ingresso AV del subwoofer (vedi fig. 2). Per questa operazione è necessario un cavo Mono-Cinch (non compreso nella fornitura). Attenzione: se il subwoofer viene controllato da un ingresso LFE, il regolatore di separazione frequenza non ha alcuna funzione.
Page 19
Estimado cliente: En primer lugar nos gustaría darle las gracias por haber optado por un producto de MAGNAT, y le damos nuestra más sincera enhorabuena, ya que gracias a su sabia elección se ha convertido en proprietario de un producto con una calidad reconocida en todo el mundo. Lea atentamente las siguientes advertencias antes de poner en marcha sus altavoces.
Page 20
• El enchufe sirve de unidad de desconexión y siempre tiene que estar libre y accesible. • En caso de que no se utilicen el aparato y sus componentes por un largo tiempo (por ejemplo, al ir de vacaciones) debe retirar el enchufe de alimentación del tomacorriente. Asimismo debe desenchufarse el aparato en caso de tormentas eléctricas, para evitar daños por la caída de rayos y subidas de voltaje.
Entradas AV “LFE“ (6) Conecte la salida de bajo nivel del subwoofer de su receptor (Sub-Pre-Out) con la entrada AV del subwoofer (véase la ilustración 2). Para ello necesitará un cable mono cinch (no está incluido en el material suministrado). Atención: si el subwoofer se controla mediante la entrada LFE, el regulador de frecuencia de separación no tiene función.
Page 22
Prezado cliente, Muito obrigado pela aquisição de um produto da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez.
Page 23
• Nunca colocar objectos pesados sobre o cabo da rede. • A ficha de rede serve de dispositivo de desativação e deve permanecer sempre acessível. • Quando o aparelho não for utilizado durante um longo período (p. ex. durante as férias), deve ser desligado da rede eléctrica, retirando a ficha da tomada.
Entrada AV “LFE“ (6) Ligar a saída de subwoofer de nível baixo do seu receptor (Sub-Pre-Out) à entrada AV do subwoofer (vide fig. 2). Para tal, é necessário um cabo Mono-Cinch (não fornecido com o aparelho). Atenção: Se o subwoofer for activado pela saída LFE, o regulador de frequência de separação fica fora de funcionamento.
Page 25
Kära kund, Till att börja med vill vi tacka för att du bestämt dig för en MAGNAT-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen. Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk. Triangeln med blixtsymbolen varnar användaren för höga spänningar i utrustningens inre.
Page 26
• Vid skador på nätkabeln, bör du skilja utrustningen åt från nätet. En skadad kabel får inte repareras, utan måste bytas ut komplett. • Lägg aldrig några tunga föremål på nätkabeln. • Nätkontakten fungerar som avstängningsanordning och måste alltid vara fritt åtkomlig. •...
AV-Ingång “LFE“ (6) Anslut mottagarens lågnivå-subwooferutgång (Sub Pre-Out) till subwooferns AV-ingång (se bild 2). Du behöver en mono-cinch-kabel (ingår ej). Obs! Om subwoofern styrs via LFE-ingången har delningsfrekvensregleringen ingen funktion. Line-ingångar (6 / 7) För anslutning till lågnivåutgångar i en mottagare/förstärkare (stereodrift), se bild 3. De båda kanalerna summeras och återges av subwoofern.
Page 28
Уважаемый покупатель, разрешите сначала поблагодарить Вас за то, что Вы решили приобрести продукт марки MAGNAT. Мы сердечно поздравляем Вас с этим умным решением! Вы стали собственником высококачествен-ного изделия, пользующегося лучшей мировой репутацией. Прежде чем пустить в эксплуатацию Ваш новый громкоговоритель, мы просим Вас внимательно...
Page 29
повышеной влажностью. • Не ставьте на активный сабвуфер предметы, являющиеся источниками открытого огня (например, свечи). • Не дотрагиваться до сетевого кабеля и не подключать его влажными руками. • Сетевой кабель должен находиться на достаточном расстоянии от отопительных приборов. • Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя.
Page 30
Переключатель режимов (2), Индикатор режимов (1), Выключатель питания (8) Выключатель Выключатель питания - ON питания OFF Переключатель Сабвуфер работает в продолжительном режиме, Сабвуфер режимов - ON светодиод светится синий светом. Благоприятная выключен, настройка для воспроизведения программ с Светодиод длительными тихими пассажами (предотвращается выключен...
Page 31
Фазорегулятор (3) Обычно фазорегулятор должен стоять на 0°. Однако, в редких случаях, более целесообразным может оказаться варьировка фазы между 0° и 180° (например, при большой отдалённости сабвуфера от фронтальных сателлитов или при неблагоприятных акустических свойствах помещения). Универсальным является правило: Правильной позицией является та, при которой нижний...
Page 42
Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi- Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für MAGNAT HiFi-Lautsprecher 5 Jahre und für MAGNAT HiFi-Elektronik 2 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft.
Page 43
arantiekarte arranty Typ/Type Serien-Nr./Serial-No. Name und Anschrift des Händlers/Stempel Name and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort/City Land /Country Kaufdatum/ buying date Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt!
