Montaggio

4 Montaggio
4.1

Assemblea

Il carrello per il trasporto di pietra composita VTK-V viene fornito premontato, solo le maniglie di guida devono essere
fissate come segue:
•

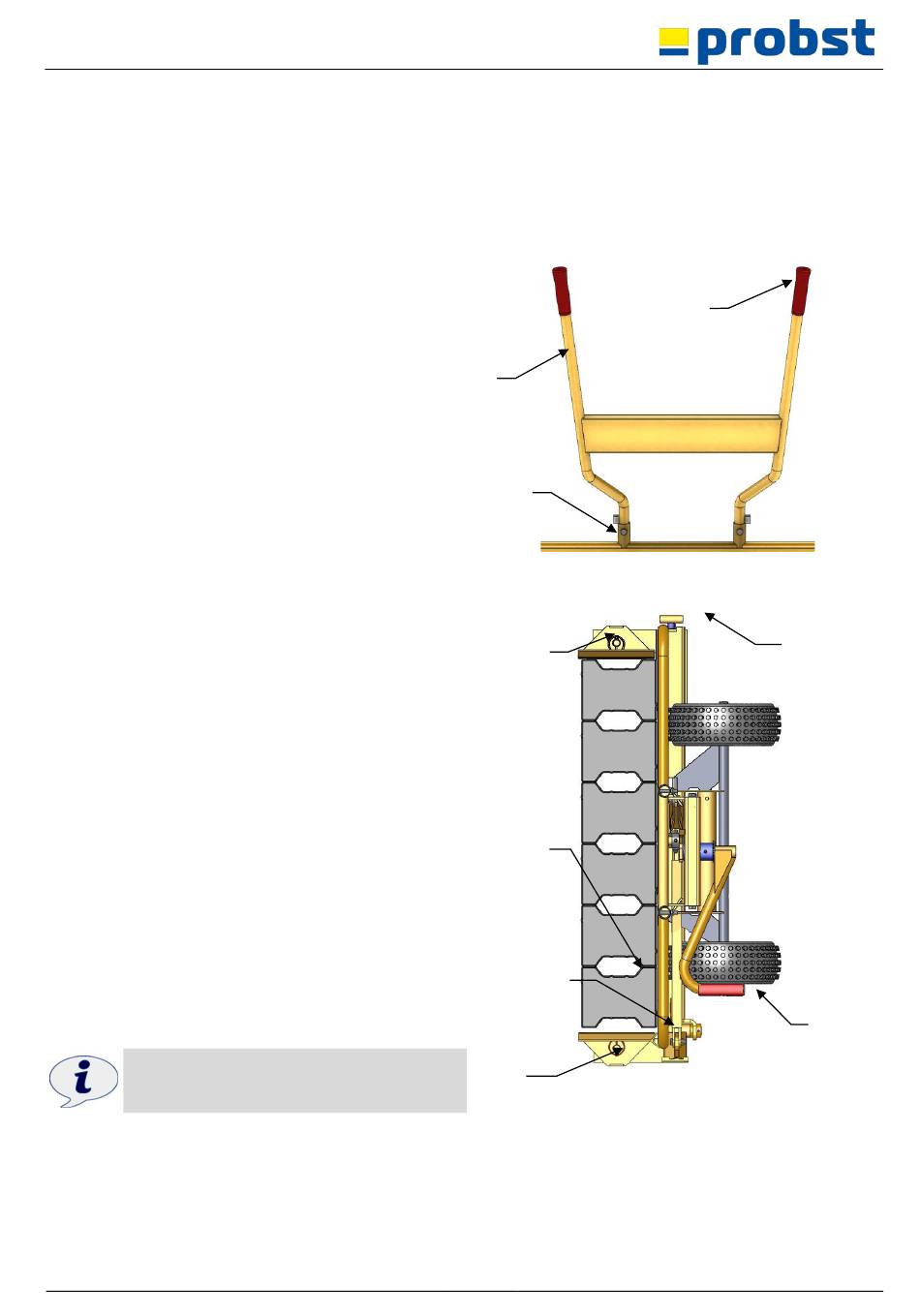

Inserire le maniglie (1) nei tubi di supporto (11) e
fissarle con le viti in dotazione.
4.2

Adattamento al materiale da afferrare

•
Posizionare la leva di bloccaggio (5) a sinistra
(come mostrato in figura)
➔ La mascella sinistra (13) è in posizione aperta.
•
Spostare il VTK-V vicino al materiale da afferrare,
assicurandosi che il materiale da afferrare poggi
contro l'arresto (4).
•
Ruotare la vite di regolazione (10) in senso orario
fino a quando la ganascia destra (12) non si
appoggia liberamente sul materiale di presa.
•
Ruotare indietro la vite di regolazione (10) di due o
tre giri in senso antiorario.
•
Ruotare la leva di bloccaggio (5) in senso orario fino
all'arresto.
➔ La ganascia sinistra (13) viene posizionata contro il
materiale di presa e bloccata.
Se è necessaria una forza eccessiva per azionare la leva
di serraggio (5) o se il materiale di presa non è serrato
correttamente, è necessario eseguire nuovamente la
procedura di regolazione e regolare di conseguenza la
vite di regolazione (10).
Un carico eccessivo sulla leva può causare
la deformazione del materiale.
