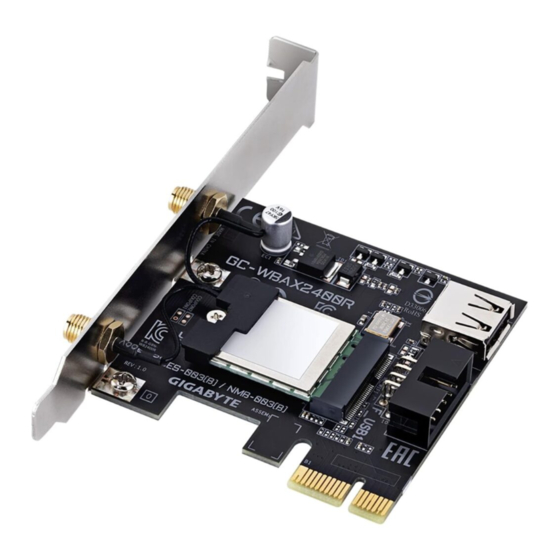

- Page 1 GC-WBAX2400M GC-WBAX2400R Installation Guide/安裝指南 安装指南/ インストー ルガイド Installationsanleitung...
- Page 2 Installing the Wi-Fi/Bluetooth Card • 安裝Wi-Fi/藍牙卡 安装Wi-Fi/蓝牙卡 • Wi-Fi/Bluetooth カードを 取 り 付 ける Installation der Wi-Fi/Bluetooth-Karte Wi-Fi/Bluetooth Card USB Connector USB連接埠插座 • Wi-Fi/藍牙卡 • Wi-Fi/蓝牙卡 USB连接端口插座 • Wi-Fi/Bluetooth カード USB-Anschluss • コネクター Wi-Fi/Bluetooth-Karte USB Cable • USB排線 Antenna Connector USB排线...
- Page 3 Step 1: Install the Wi-Fi/Bluetooth card in a PCI Express x1 slot. Connect one end of the USB cable to the USB connector on the Wi-Fi/Bluetooth card. 步驟一： 先將Wi-Fi/藍牙卡安裝至PCI Express x1 插 槽，接著將USB排線的一端接至無線/藍 牙卡的USB連接埠插座。 步骤一： 先将Wi-Fi/蓝牙卡安装至PCI Express x1插 槽，接着将USB排线的一端接至无线/蓝 牙卡的USB连接端口插座。 ステップ...
- Page 4 Step 2: Connect the other end of the USB cable to the F_USB connector on the motherboard. 步驟二： 再 將 U S B 排 線 的 另 一 端 接 至 主 機 板 的 F_USB插座。 步骤二： 再将USB排线的另一端接至主板的F_USB 插座。 ステップ 一方...
- Page 5 Step 3: Tighten the antenna cables to the antenna connectors on the Wi-Fi/Bluetooth card respectively. 步驟三： 將天線鎖至Wi-Fi/藍牙卡的天線連接埠。 步骤三： 将天线锁至Wi-Fi/蓝牙卡的天线连接端 口。 ステップ W i - F i / ア ン テ ナ ケ ー ブ ル を そ れ ぞ れ Bluetooth カード...
- Page 6 Step 4: Then move the antennas to a place where the signal is good. 步驟四： 完成安裝後將天線移至收訊良好處。 步骤四： 完成安装后将天线移至收讯良好处。 ステップ 次 、 信号 受信 易 場所 に ワイヤレス が し い 配置 。 にアンテナを します Schritt 4: Setzen Sie die Antennen dann auf eine Stelle mit gutem Signalempfang.
- Page 7 Installing the Drivers and Utilities • 安裝驅動程式及工具 安装驱动程序及工具 • ドライバとユーティ リティをインストールする Installation der Treiber und Dienstprogramme After the computer starts, please download the latest driver from GIGABYTE’s website and install it. Adjust your wireless LAN configuration based on your environment after installing the driver.
- Page 8 Supplier’s Declaration of Conformity 47 CFR § 2.1077 Compliance Information Product Name: PCIe add-in card Trade Name: GIGABYTE Model Number: GC-WBAX2400M/GC-WBAX2400R Responsible Party – U.S. Contact Information: G.B.T. Inc. Address: 17358 Railroad street, City Of Industry, CA91748 Tel.: 1-626-854-9338 Internet contact information: https://www.gigabyte.com FCC Compliance Statement: This device complies with Part 15 of the FCC Rules, Subpart B, Unintentional Radiators.
- Page 9 Antenna Warning The wireless adapter is not designed for use with high-gain antennas. Use On Aircraft Caution Caution: Regulations of the FCC and FAA prohibit airborne operation of radio-frequency wireless devices because their signals could interfere with critical aircraft instruments. Other Wireless Devices Safety Notices for Other Devices in the Wireless Network: Refer to the documentation supplied with wireless Ethernet adapters or other devices in the wireless network.
- Page 10 Statement GIGABYTE products have not intended to add and safe from hazardous substances (Cd, Pb, Hg, Cr+6, PBDE, PBB, DEHP, BBP, DBP and DIBP). The parts and components have been carefully selected to meet RoHS requirement. Moreover, we at GIGABYTE are continuing our efforts to develop products that do not use internationally banned toxic chemicals.
- Page 11 European Union (EU) CE-Konformitätserklärung Dieses Produkte mit CE-Kennzeichnung erfüllen folgenden EU-Richtlinien: EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU, Funkanlagen Richtlinie 2014/53/EU, RoHS-Richtlinie 2011/65/EU erfüllt und die 2015/863 Erklärung. Die Konformität mit diesen Richtlinien wird unter Verwendung der entsprechenden Standards zurEuropäischen Normierung beurteilt. CE declaração de conformidade Este produto com a marcação CE estão em conformidade com das seguintes Diretivas UE: Diretiva Baixa Tensão 2014/35/EU;...
- Page 12 5,25GHz - 5,35 GHz 대역을 사용하는 무선 장치는 실내에서만 사용하도록 제한됩니다。 Japan Wireless Statement: 5.15GHz帯 ~ 5.35GHz帯: 屋内 使用。 のみの Wireless module approvals: Model name: Wireless module manufacturer, model name: GC-WBAX2400M AMD Corporation RZ616, MediaTek MT7922A22M GC-WBAX2400R Realtek Semiconductor Corp. RTL8852CE - 12 -...
