SMOOTH PAR 12x10W
RGBWA-UV LED IP65
INSTRUKCJA OBSŁUGI
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RGBWA-UV and is the answer not in the manual?

Questions and answers

Related Manuals for Evolights RGBWA-UV

Summary of Contents for Evolights RGBWA-UV

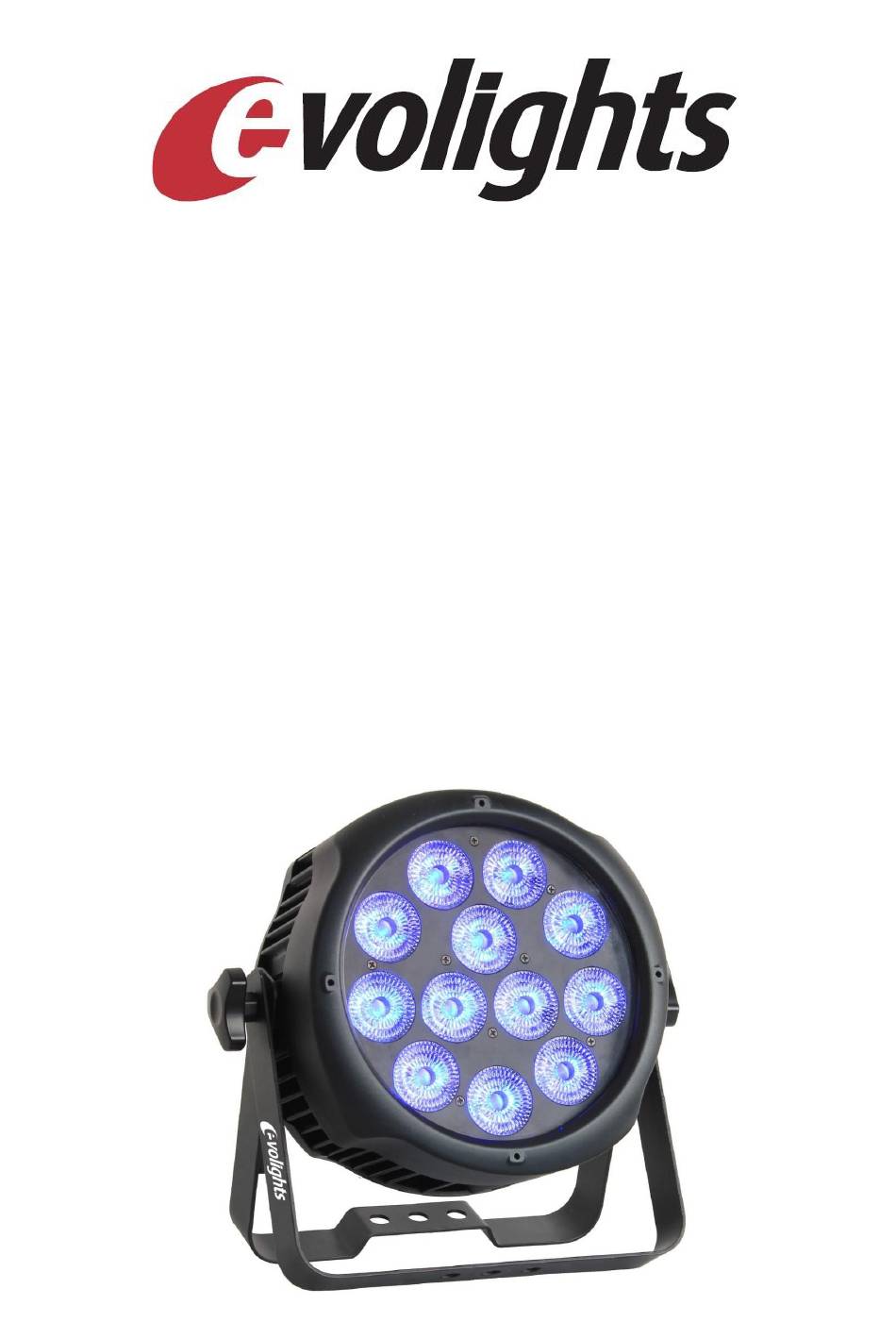

  • Page 1 SMOOTH PAR 12x10W RGBWA-UV LED IP65 INSTRUKCJA OBSŁUGI USER MANUAL...

  • Page 2: Charakterystyka Produktu

    Wprowadzenie: Evolights Smooth Par to profesjonalny reflektor sceniczny wyposażony w 12 diod 10W RGBWA-UV LED. Płynny dimmer w zakresie 0-100%, bardzo dobre mieszanie kolorów oraz duża jasność promienia to główne cechy charakterystyczne dla tego oświetlacza. Obudowa reflektora Smooth Par posiada in- nowacyjny design i jest wykonana z aluminium, dzięki czemu nie wymaga on dodatkowego chłodzenia...
  • Page 3 3. Struktura menu i funkcje wyświetlacza DMX Address – 001-512 Channels Mode – 03, 06, 08, 12 DMX State – Blackout, DMX Hold Red 000-255 Green 000-255 Blue 000-255 White 000-255 Manual Mode Amber 000-255 UV 000-255 Color 001-070 Strobe 000-020 auto 01-15 Auto Mode speed 01-31...
  • Page 4 (1) DMX oznacza, że urządzenie jest w trybie DMX. SLAVE oznaczać będzie, że urządzenie jest w trybie SLAVE (2) Kolor tego wskaźnika pokazuje stan sygnału. Zielony oznacza, że urządzenie otrzymuje sygnał DMX, kiedy pojawia się kolor czerwony oznacza to, że sygnał jest przerwany. (3) Wskaźnik temperatury urządzenia, kiedy temperatura przekroczy próg maksymalny kolor liter zmieni się...
  • Page 5 - Ponownie wciśnij "ENTER" - w tym podmenu możesz ustawić 2 parametry: 1) AUTO – tryb auto , 2) SPEED – szybkość trybu auto. CUSTOM MODE – w tym menu możesz wybrać program AUTO edytowany w trybie "EDIT MODE". - Wciśnij "ENTER" i przyciskami "UP" i "DOWN" przesuwaj menu aż na wyświetlaczu pojawi się napis "CUSTOM MODE"...
  • Page 6 RESET – w tym menu możesz przywrócić wartości podstawowe. - Wciśnij "ENTER" i przyciskami "UP" i "DOWN" przesuwaj menu aż na wyświetlaczu pojawi się napis "RESET" - Ponownie wciśnij "ENTER", aby przywrócić wartości systemu. 4. Struktura DMX Tryb 3CH Kanał Wartość...
  • Page 7 61-70 R100%/G0%/Bdown/W0% 71-80 R100%/G0%/B0%/Wup 81-90 R100%/G0%/B0%/Wdown 91-100 R↑/G↓/B0%/W0% → R↓/ G↑/B0%/W0% 101-110 R↑/G0%/B↓/W0% → R↓/ G0%/B↑/W0% 111-120 R0%/G↑/B↓/W0% → R0%/ G↓/B↑/W0% 121-130 R↑/G↑/B↓/W0% → R↓/G↓/B↑/W0% 131-140 R↑/G↓/B↓/W0% → R↓/G↑/B↑/W0% 141-150 R↑/G↓/B↑/W0% → R↓/G↑/B↓/W0% 151-160 R↑/G0%/B↓/W0% → R↓/G↑/B0%/W0% → R0%/G↓/B↑/W0% R↑/G100%/B↓/W0% → R100%/G↓/B↑/W0% → R↓/G↑/B100%/W0% → 161-170 R↓/G↑/B0%/W0% →...
  • Page 8 0-255 Szybkość trybu auto (CH10) 0-49 Ustawienie adresu IP Kanał 12 (ustawienie adresu ID) 170-179 ID17 ID34 ID51 Wszystkie ID 10-19 180-189 ID18 ID35 ID52 20-29 190-199 ID19 ID36 ID53 30-39 200-209 ID20 ID37 ID54 40-49 ID21 ID38 ID55 50-59 ID22 ID39 ID56...
  • Page 9 6. Kopiowanie edytowanego programu Najpierw ustaw pierwsze urządzenie, które posiada program zedytowany w trybie EDIT, na tryb Ma- ster. Pozostałe ustaw na tryb Slave. Połącz wszystkie urządzenia przewodami DMX, a następnie wybierz funkcję UPLOAD w urządzeniu Master i wciśnij ENTER. Wszystkie edytowane programy z urządzenia Master zostaną...
  • Page 10 8. Specyfikacja mechaniczna Pokrętło Wejście zasilania Wyjście zasilania Wyjście DMX Wejście DMX Wyświetlacz TFT...
  • Page 11 9. Informacja o zużytym sprzęcie elektrycznym i elektro- nicznym UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH. To oznaczenie oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi w ca- łej UE. W celu zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty pro- dukt należy poddać...

  • Page 12: Product Characteristics

    TFT display, intuitive menus and built-in color and color temperature presets, saving the user a lot of time when setting the address, operation mode or choosing a static color. Evolights Smooth Par is the highest quality design, best materials and high power - see for yourself.
  • Page 13 3. Menu structure and display functions DMX Address – 001-512 Channels Mode – 03, 06, 08, 12 DMX State – Blackout, DMX Hold Red 000-255 Green 000-255 Blue 000-255 White 000-255 Manual Mode Amber 000-255 UV 000-255 Color 001-070 Strobe 000-020 auto 01-15 Auto Mode speed 01-31...
  • Page 14 (1) DMX will indicate that the device is in DMX mode. SLAVE means that the device is in SLAVE mode (2) The color of this indicator shows the signal status. Green means the device is receiving a DMX signal, when red appears it means the signal is interrupted. (3) Device temperature indicator, when the temperature exceeds the maximum threshold, the color of the letters will change from white to yellow.
  • Page 15 AUTO MODE – in this menu you can select the preferred AUTO mode and set the speed of its opera- tion. - Press "ENTER" and use the "UP" and "DOWN" buttons to move the menu until "AUTO" appears on the display. - Press "ENTER"...
  • Page 16 RESET – in this menu you can restore the system values. - Press "ENTER" and use the "UP" and "DOWN" buttons to scroll through the menu until "RESET" ap- pears on the display. - Press "ENTER" again to restore the system values. 4.
  • Page 17 41-50 Rup/Gdown/B100%/W0% 51-60 Rup/G0%/B100%/W0% 61-70 R100%/G0%/Bdown/W0% 71-80 R100%/G0%/B0%/Wup 81-90 R100%/G0%/B0%/Wdown 91-100 R↑/G↓/B0%/W0% → R↓/ G↑/B0%/W0% 101-110 R↑/G0%/B↓/W0% → R↓/ G0%/B↑/W0% 111-120 R0%/G↑/B↓/W0% → R0%/ G↓/B↑/W0% 121-130 R↑/G↑/B↓/W0% → R↓/G↓/B↑/W0% 131-140 R↑/G↓/B↓/W0% → R↓/G↑/B↑/W0% 141-150 R↑/G↓/B↑/W0% → R↓/G↑/B↓/W0% 151-160 R↑/G0%/B↓/W0% → R↓/G↑/B0%/W0% → R0%/G↓/B↑/W0% R↑/G100%/B↓/W0% →...

  • Page 18: Dmx Addressing With Id Address

    198-207 Custom 10 208-255 Custom 11 0-255 Auto mode speed – CH10 speed 0-49 IP address setting Channel 12 (IP address setting) 170-179 ID17 ID34 ID51 All ID 10-19 180-189 ID18 ID35 ID52 20-29 190-199 ID19 ID36 ID53 30-39 200-209 ID20 ID37 ID54...

  • Page 19: Installation

    6. Upload of edited program Start by setting the first device, which has a program edited in EDIT mode, to Master mode. Set other devices to Slave mode. Connect all devices with DMX cables, then select the UPLOAD function on the Master and press ENTER.

  • Page 20: Mechanical Specification

    8. Mechanical specification Knob Power in Power out DMX out DMX in TFT display...
  • Page 21 9. Information about used electrical and electronic equip- ment WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE. This symbol indicates that this product must not be disposed of with household waste, accord- ing to the EU and your national law. In order to prevent potential damage to the environment or health, the used product must be recycled.
