Summary of Contents for Evolights Laser PRO RGB 3W Animation

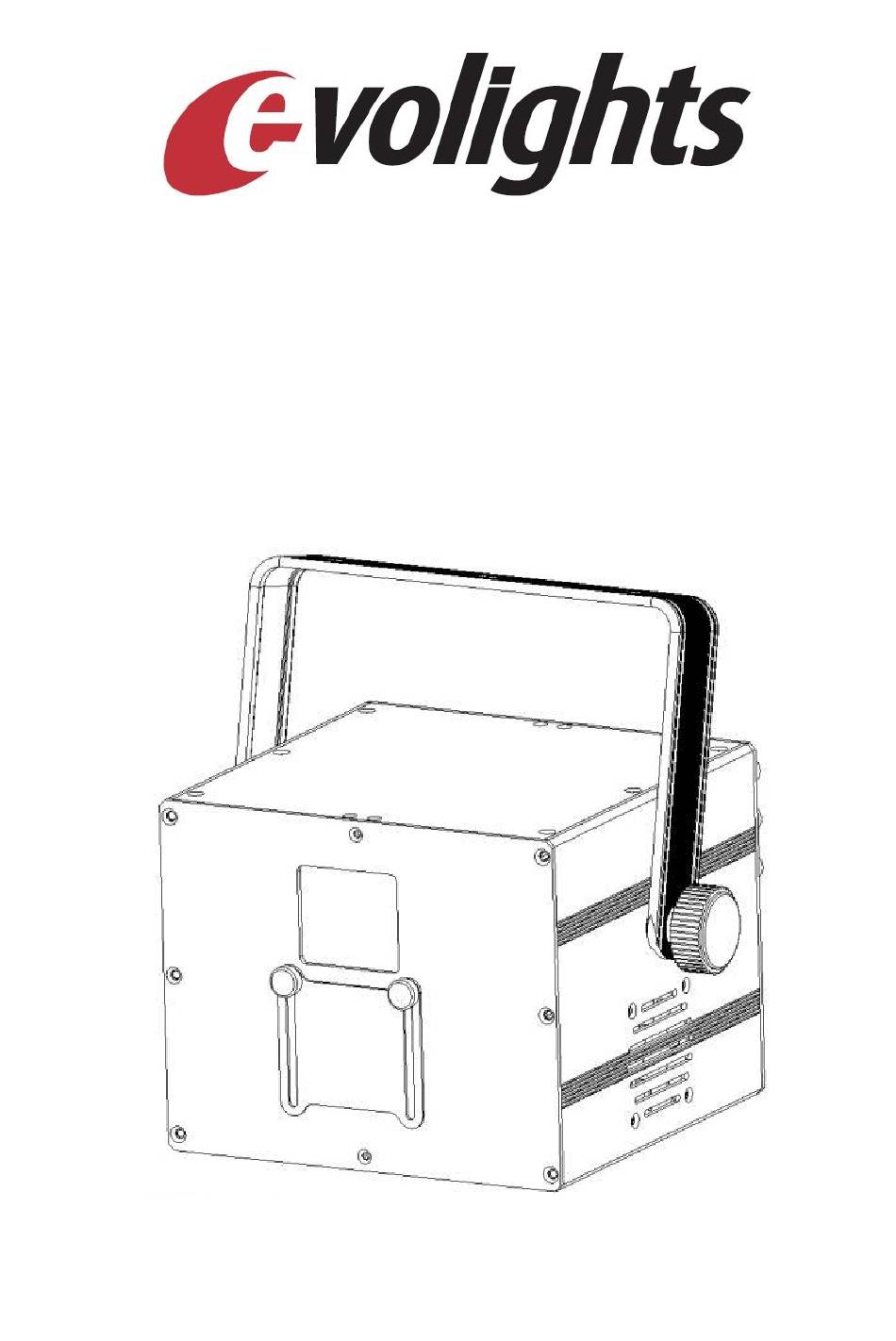

- Page 1 LASER PRO RGB 3W ANIMATION User Manual Instrukcja Obsługi...
- Page 2 Laser PRO RGB 3W Animation ENGLISH Contents Introduction------------------------------------------------------------------------------------------------P2 Symbol and Safety instructions-----------------------------------------------------------------------P3 Installation/Technical specification-------------------------------------------------------------------P4 SD control system/Menu--------------------------------------------------------------------------------P4 DMX512 Channel------------------------------------------------------------------------------------------P5 DMX Adress setting/DMX512 connection----------------------------------------------------------P7 Product size-------------------------------------------------------------------------------------------------P8 Installation warnings--------------------------------------------------------------------------------------P8 Cleaning and maintenance/Warning -----------------------------------------------------------------P9 - - 1 - -...
- Page 3 Laser PRO RGB 3W Animation Introduction Thank you for purchasing this product. To optimize the performance of this product, prior to use, please read these operating instructions carefully to familiarize yourself with the basic operation of this unit. Please keep the manual in safe price for future reference.
- Page 4 Laser PRO RGB 3W Animation Max. Ambient Temp Max. Housing Temp Safety caution Careful burns Careful electric shock Not suitable for directly installed on the surface of ordinary combustible materials Safety Instructions ⚫ Please open and check whether break or not for transport once receive this fixture, if yes, not use it and contact dealer or manufacture as soon as possible.
- Page 5 Laser PRO RGB 3W Animation Installation ⚫ When install this equipment please make sure there's no flammable surfaces (decorated things, etc) and minimum distance of 0.5M from the equipment to the flammable. ⚫ The installation of the effect has to be built and constructed in a way that it can hold 10 times the weight and without any harming deformation.
- Page 6 Laser PRO RGB 3W Animation Auto Mode Auto mode Sound sense 0-100 Sound sensitivity setting SD File choose SD card file SIZE 0-100 Set pattern size Phasic set Set show speed，set the speed according to the Speed set scanner speed, too high speed will hurt the scanner Show mode When no DMX，the working mode is show mode...
- Page 7 Laser PRO RGB 3W Animation 170-186 white, red, green, blue color flowing 187-203 blue, yellow, purple, cyan color flowing 204-220 white, red, green, blue, yellow, purple, cyan color flowing 221-237 color subsection by pattern break-point 238-255 color change by sound...
- Page 8 Laser PRO RGB 3W Animation 70-129 middle wave 130-189 big wave 190-255 biggest wave CH15 red dimming 0-255 red dimming from 100%-0% CH16 green dimming 0-255 green dimming from 100%-0% CH17 0-255 blue dimming blue dimming from 100%-0% DMX-512 connection...
- Page 9 Laser PRO RGB 3W Animation Product Dimensions Installation warnings A).The ambient temperature range is 1°C--45°C, must never be exceeded. B).The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
- Page 10 Laser PRO RGB 3W Animation Cleaning and maintenance Maintenance should be performed every 15-day period, by using a sponge which is dipped with alcohol, rather than wet cloth or other chemical liquid, to clean the mirror. Always disconnect from the mains when the device is not in use or before cleaning it.
-
Page 11: Table Of Contents
Laser PRO RGB 3W Animation POLSKI Spis treści Wprowadzenie------------------------------------------------------------------------------------------------P11 Symbole i Instrukcje bezpieczeństwa-------------------------------------------------------------------P12 Instalacja/Specyfikacja techniczna-----------------------------------------------------------------------P13 Kontrola SD/Menu-------------------------------------------------------------------------------------------P13 Struktura DMX------------------------------------------------------------------------------------------------P14 Ustawienia adresu/Połączenia DMX512--------------------------------------------------------------P16 Wymiary-------------------------------------------------------------------------------------------------------P17 Ostrzeżenia instalacji--------------------------------------------------------------------------------------P17 Czyszczenie i konerwacja/Ostrzeżenia ---------------------------------------------------------------P18 - - 10 - -... -
Page 12: Wprowadzenie
Laser PRO RGB 3W Animation Wprowadzenie Dziękujemy za wybór naszej głowicy. Dla własnego bezpieczeństwa zapoznaj się z instrukcją przed użyciem. Zawiera ona ważne informacje na temat bezpieczeństwa instalacji i użytkowania. Instrukcję należy zachować dla przyszłych potrzeb. Laser został sprawdzony pod względem sprawności po ukończeniu produkcji, sprawdź czy nie uległ... - Page 13 Laser PRO RGB 3W Animation Minimalna odległość od oświetlanych produktów (m) Maksymalna temperatura otoczenia Maksymalna temperatura obudowy Ostrzeżenie bezpieczeństwa Uwaga oparzenia Uwaga porażenie prądem Nie nadaje się do używania w bezpośrednim otoczeniu materiałów łatwopalnych Instrukcje bezpieczeństwa ∙ Upewnij się, że urządzenie nie zostało uszkodzone podczas transportu.
-
Page 14: Instalacja/Specyfikacja Techniczna
Laser PRO RGB 3W Animation Instalacja ∙ Podczas instalacji upewnij się, że w pobliżu nie ma żadnych materiałów łatwopalnych, a pozostałe obiekty znajdują się w odległości minimum 0,5m od urządzenia. ∙ Miejsce instalacji powinno być w stanie wytrzymać dziesięciokrotność wagi produktu bez widocznych deformacji. -
Page 15: Struktura Dmx
Laser PRO RGB 3W Animation Tryb ILDA mode, wyświetla plik ILDA (rozszerzenie ILDA Mode pliku to ILD) Sound Sterowanie dźwiękiem Auto Mode Tryb auto Sound sense 0-100 Ustawienie czułości mikrofonu SD File Wybiera plik z karty SD SIZE 0-100 Rozmiar wzoru Phasic set Wybór szybkości wzorów, ustaw szybkość... - Page 16 Laser PRO RGB 3W Animation 85-101 Magenta 102-118 Cyjan 119-135 Kolejno biały, czerwony, zielony, niebieski 136-152 Kolejno niebieski, żółty, magenta, cyjan Kolejno biały, czerwony, zielony, niebieski, żółty, magenta, 153-169 cyjan 170-186 Przechodzenie biały, czerwony, zielony, niebieski 187-203 Przechodzenie niebieski, żółty, magenta, cyjan Przechodzenie biały, czerwony, zielony, niebieski, żółty,...
-
Page 17: Ustawienia Adresu/Połączenia Dmx512
Laser PRO RGB 3W Animation no wave 10-69 small wave CH13 Fala horyzontalna 70-129 middle wave 130-189 big wave 190-255 biggest wave no wave 10-69 small wave CH14 Fala wertykalna 70-129 middle wave 130-189 big wave 190-255 biggest wave CH15... -
Page 18: Wymiary
Laser PRO RGB 3W Animation Ten laser posiada 17 kanałów. W związku z tym przykładowo należy ustawić pierwsze urządzenie na adres DMX 001, kolejne na DMX 018 (17+1), trzecie urządzenie na adres DMX 035 (17*2+1), i tak dalej. Wymiary Ostrzeżenia instalacji A) Maksymalna temperatura otoczenia 1°C--45°C, nie może być... - Page 19 Laser PRO RGB 3W Animation Czyszczenie i konserwacja Czyszczenie powinno być przeprowadzone średnio dwa razy w miesiącu, za pomocą miękkiej ścierki lub gąbki zanurzonej w alkoholu, należy unikać mocnych detergentów i środków chemicznych. Przed czyszczeniem luster należy odłączyć urządzenie z zasilania.
