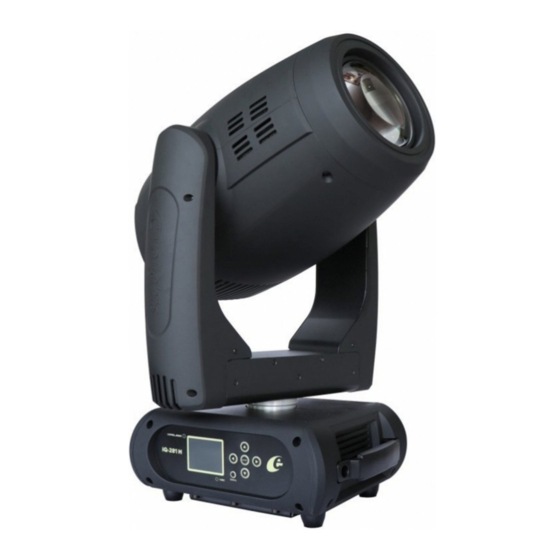

Evolights iQ-281H User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
iQ-281H
USER MANUAL
INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the iQ-281H and is the answer not in the manual?

Questions and answers

Related Manuals for Evolights iQ-281H

Summary of Contents for Evolights iQ-281H

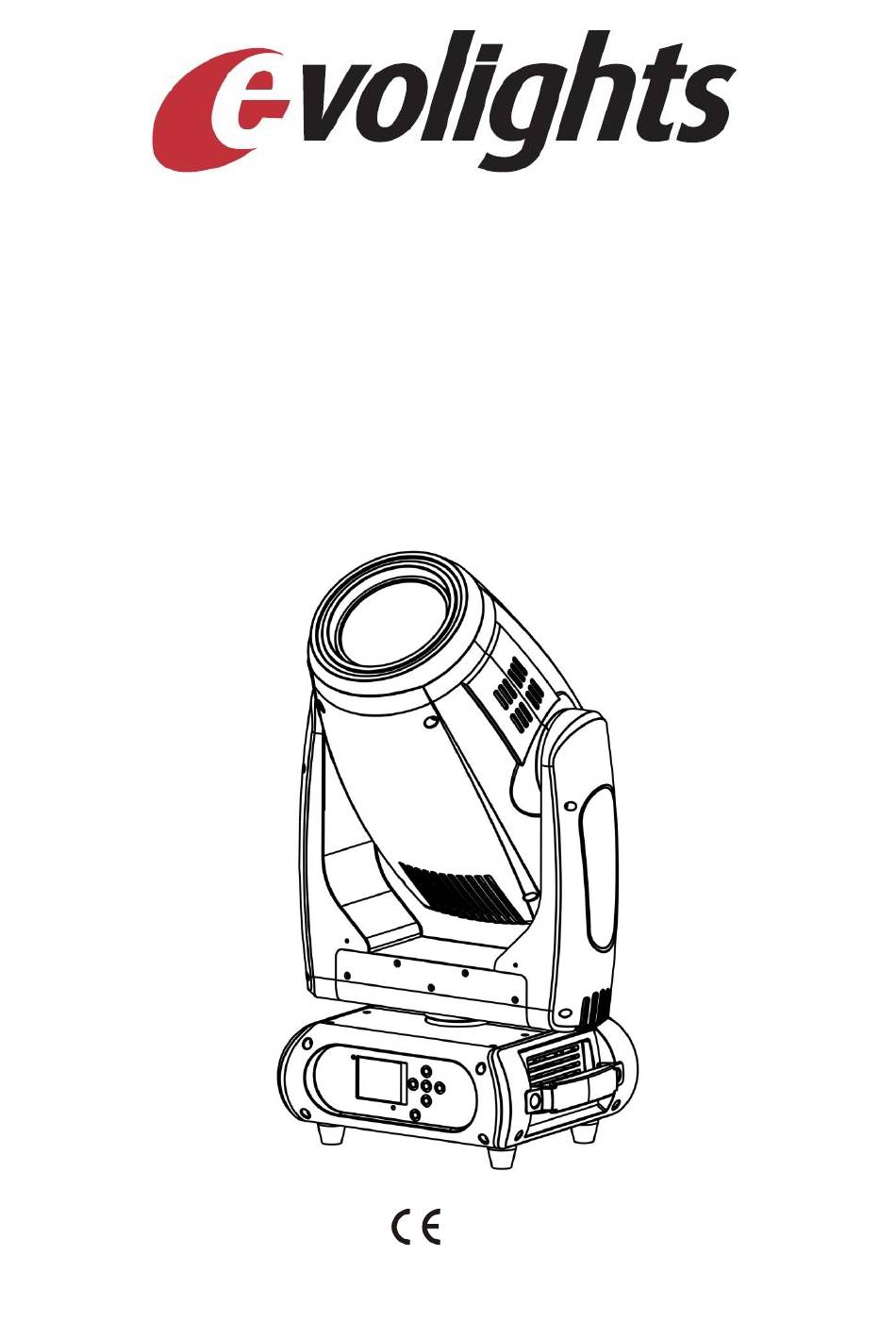

  • Page 1 USER MANUAL INSTRUKCJA OBSŁUGI...

  • Page 2: Product Introduction

    ENGLISH 1. Product Introduction: 1.1 Before unpack the fixture, pls make sure that the packing is in good condition, following items will be found in the box: -The fixture -This users guide -3m DMX cable -1.5m power cable with powercon -Omega bracket for hanging installation -Safety chain 1.2 Specification...
  • Page 3 Hibernation when lost DMX for preset time Indicate temperature info of base, arm and lamp Fan speed auto change according to temperature Display 2.4inch super nice LCD display with friendly English/ Chinese/French/Spanish menu Auto lock Flip Back-up communicating IC 1.3 Description of the Device 1.
  • Page 4 1.4 Colors and Gobos Open Orange Yellow Blue green Amber Light blue Green Light red Magenta Dark green Dark yellow Blue...

  • Page 5: Safety And Maintenance Information

    Static gobo wheel Rotating gobo wheel (slot-in-out gobos) 2. Safety and maintenance Information 2.1 Safety Info Before operate this unit, please carefully read this users guide and keep if needed in future. It’s necessary to respect following rules. The disposal of the device after lifecycle could damage the environment, need to take it to special company for recycling or return to authorized dealer.

  • Page 6: Troubleshooting

    The lens, shield need to be replaced when obviously broken, never use the device when the shield is not completed closed. Safety I class device, need to be earth connected. When the fixture is hanged overhead, the safety rope must be fixed to the bottom of the device to the appropriate fixing point.

  • Page 7: Installation

    3. Installation 3.1 The device could be either put on a solid and even urface, or mounted upside down or sideways like left picture. 3.2 The mounting place must be sufficient stable and be able to support a weight of 10 times of the unit’s weight.
  • Page 8 DMX Address① DMX address setting ON/OFF Turn On/Off Turn On the lamp ON/OFF Automatic Lamp On/off when power on ON/OFF DMX Control DMX control or not ℃, ℃ /140~282℉, ℉ Max Temperature① Lamp off if temperature continuously over for 5 minutes Lamp Adjust①...
  • Page 9 Users User Mode① Standard Standard mode Standard 1 Standard 1 mode Extended Extended mode Basic-8bit Basic mode-8bit Basic-16bit Basic mode-16bit User User program mode Edit User③ Max Channel = XX Edit users mode PAN = CH01 =XXX Calibration③ -Password- Password: 050 Color =XXX Calibrate channel value...
  • Page 10 Display is flashing when no DMX signal is received. 5.1.4 Connection: us DMX cable with 3+5 pin XLR-plugs to connect the controller with the fixture or one fixture with another. 5.2 DMX chart Channel name function Ba1 Ba2 Pan Coarse Pan fine Pan Fine Tilt...
  • Page 11 Strobe Rate (slow to fast) Open Pulse-effect Forward Close Strobe Rate (slow to fast) Open Pulse-effect Reverse Close Strobe Rate (slow to fast) Open Random Strobe Close Strobe Rate (slow to fast) Open Shutter closed No function (shutter open) Strobe effect slow to fast No function (shutter open) Shutter Pulse-effect in sequences...
  • Page 12 Indexed With Bounce Position 1 Position 2 ~ Position 14 Forward Wheel Spin Stop to fastest Reverse Wheel Spin Stop to fastest Indexed Indexed With BackOut Forward Spin Rot Gobo Reverse Spin Function Continuous Shake Indexed & Indexed With Backout&Shake Position 1 (Open) Position 1 (Spot Open) Position 2 ~ Position 10...
  • Page 13 Continuous Positioning from 0-360 degrees Forward Spin Stop to fastest Reverse Spin Stop to fastest Gobo Rot Forward Animate Rotate & Forward Animate Rotate With Backout Stop to fastest Reverse Animate Rotate & Reverse Animate Rotate With Backout Stop to fastest Continuous Positioning from 0-360 degrees Forward Animate Rotate...
  • Page 14 Position 2 Position 3 ~ Position 15 Forward Wheel Spin Stop to fastest Reverse Wheel Spin Stop to fastest Indexed & Indexed With Backout Position 1 (Open) Prism Position 2 Position 3 Position 4 Continuous Positioning from 0-360 degrees Forward Spin Prism Rot Stop to fastest Reverse Spin...

  • Page 15: Unique Features

    6. Unique Features 6.1 RDM, stand for “Remote Device Management”, with this function, users can realize remote control of the device, such as remotely changing DMX address, reverse pan/tilt setting, check a lot of useful information such as temperature, power consumption, fan speed. Etc. Every single device has a unique RDM code before left factory to distinguish from each other, usually not suggest users change this code freely.

  • Page 16: Technical Specification

    9. Technical specification Power supply 100-240 V AC, 50/60 Hz ~ Power consumption 430W Osram Sirius HRI 281W discharge lamp DMX channels 20/24/14/16 modes Beam angle 2°-10° beam, 5.5°-23°spot Luminous flux 14852lumen, 580947lux@5m@2 Fuse T 5 A, 250 V Device dimensions 369x402x623mm Net Weight 17KG...
  • Page 17 POLSKI 1. Wprowadzenie: 1.1 Przed rozpakowaniem urządzenia prosimy o upewnienie się, że opakowanie jest nie uszkodzone i zawiera następujące elementy: -urządzenie -instrukcja obsługi -przewód DMX 3m -przewód zasilający PowerCon 1,5m -uchwyt omega do instalacji -linka bezpieczeństwa 1.2 Specyfikacja ŹRÓDŁO ŚWIATŁA –...
  • Page 18 – 6-Linearna + 8 ramienna pryzma – Regulowana częstotliwość stroboskopu – Funkcja RDM – Możliwość upgrade’u oprogramowania przez DMX – Funkcja hibernacji w przypadku utraty sygnału DMX – Wskaźnik temperatury obudowy, ramienia i źródła światła – Automatycznie regulowana prędkość wentylatora WYŚWIETLACZ –...
  • Page 19 1.4 Kolory i gobo Open Orange Yellow Blue green Amber Light blue Green Light red Magenta Dark green Dark yellow Blue...
  • Page 20 Koło statycznych gobo Koło rotacyjnych gobo 2. Informacje konserwacji i bezpieczeństwa 2.1 Informacje bezpieczeństwa Przed użyciem prosimy o szczegółowe zapoznanie się z tą instrukcją obsługi. Prosimy również o zachowanie jej na przyszłość. Jest ona niezbędna w przestrzeganiu zawartej w niej zasad. Wyrzucenie urządzenia po zużyciu może być...
  • Page 21 Urządzenie 1. klasy bezpieczeństwa, należy zastosować uziemienie. Kiedy urządzenie jest zawieszone, należy zamocować linkę bezpieczeństwa do odpowiedniego punktu montażowego. Zawsze przenoś urządzenie trzymając za uchwyty. Nie należy transportować produktu trzymając za ramię lub korpus. 2.2 Konserwacja 2.2.1 Urządzenie może użytkować tylko wykwalifikowany personel, szkody spowodowane użytkowaniem niezgodnym z przeznaczeniem, lub próbą...
  • Page 22 3. Instalacja 3.1 Urządzenie może być umiejscowione na płaskiej powierzchni, zamontowane do góry nogami na rampie lub bokiem, jak na załączonym obrazku. 3.2 Miejsce instalacji musi być stabilne i mieć możliwość utrzymania dziesięciokrotności wagi urządzenia. Przy podwieszaniu zawsze dodatkowo zabezpiecz instalację linką bezpieczeństwa, w odpowiedniej pozycji, tak by maksymalne opuszczenie urządzenia wynosiło 20cm.
  • Page 23 Adres DMX① Ustawienie adresu DMX ON/OFF Lampa On/Off Włączanie lampy ON/OFF Auto Włączenie/wyłączenie lampy po starcie urządzenia ON/OFF Kontrola DMX Sterowanie lampą poprzez DMX ℉ Temperatura ℃, ℃ /140~282℉, Lampa się wyłączy jeśli maks.① temperatura ta będzie przekroczona przez ponad 5 minut Regulacja①...
  • Page 24 Pokaż markę ① ON/OFF Pokazanie marki ① Key Lock ON/OFF Blokada Język ① En/PL/ Fr/Sp Wybór języka User Mode① Standard Tryb Standardowy Standard 1 Tryb Standardowy 1 Extended Tryb Rozszerzony Basic-8bit Tryb Podstawowy 8-bit Basic-16bit Tryb Podstawowy 16-bit User Tryb użytkownika Edit User③...
  • Page 25 5.1.4 Połączenia: urządzenia łączymy szeregowo przewodem DMX, a następnie do sterownika. 5.2 Strukura DMX Wartość Wartość Tryb Nazwa Funkcja pocz. końc. St1 Ex Ba1 Ba2 Pan fine Pan Fine Tilt Tilt Tilt fine Tilt Fine Szybkość Szybko-wolno Ruchów Normalna Funkcja Ruchy w blackout ruchów Brak funkcji...
  • Page 26 Zamknięta Częstotliwość stroboskopu wolno-szybko Open Efekt pulse Zamknięta Częstotliwość stroboskopu wolno-szybko Open Odwrócony efekt pulse Zamknięta Częstotliwość stroboskopu wolno-szybko Open Losowy stroboskop Zamknięta Częstotliwość stroboskopu wolno-szybko Open Zamknięta Brak funkcji (otwarta) Efekt stroboskopu szybko-wolno Brak funkcji (otwarta) Przesłona Efekt pulse w sekwencjach Brak funkcji (otwarta) Losowy stroboskop wolno-szybko Brak funkcji (otwarta)
  • Page 27 Pozycja 2 ~ Pozycja 14 Indeksowanie z bounce Pozycja 1 (Open) Pozycja 2 ~ Pozycja 14 Spin Wolno-szybko Odwrócony Spin Wolno-szybko Indeksowanie Indeksowanie z blackout Funkcja Spin rotacyjnego Odwrócony Spin gobo Gobo index Shake Brak funkcji Indeksowanie, indeksowanie w blackout i shake Pozycja 1 (Open) Pozycja 1 (Spot Open) Pozycja 2 ~ Pozycja 10...
  • Page 28 Odwrócona rotacja animacji w blackout Brak funkcji Gobo index Pozycjonowanie Spin Wolno-szybko Odwrócony Spin Gobo Rot Wolno-szybko Rotacja animacji i rotacja animacji w blackout Wolno-szybko Odwrócona rotacja animacji i odwrócona rotacja animacji w blackout Wolno-szybko Gobo index Pozycjonowanie 0-360 stopni Rotacja animacji Wolno-szybko Odwrócona rotacja animacji...
  • Page 29 Pozycja 2 Pozycja 3 ~ Pozycja 15 Spin Wolno-szybko Odwrócony Spin Wolno-szybko Indeksowanie i indeksowanie z blackout Pozycja 1 (Open) Pryzma Pozycja 2 Pozycja 3 Pozycja 4 Index Pozycjonowanie 0-360 stopni Rotacja Spin pryzmy Wolno-szybko Odwrócony spin Wolno-szybko Index 5m Auto Focus 7.5m Auto Focus Funkcja 10m Auto Focus...
  • Page 30 6. Unikatowe funkcje 6.1 RDM czyli “Remote Device Management”, dzięki tej funkcji możemy wykonywać zdalne zmiany kontroli urządzeń, czyli na przykład zmianę adresu DMX, odwrócenie ruchów pan/tilt, sprawdzić temperaturę urządzenia, zużycie energii, szybkość wentylatora, itp. Każde urządzenie ma przypisany unikatowy kod RDM w celu łatwiejszej identyfikacji, nie zaleca się...

  • Page 31: Specyfikacja Techniczna

    8. Specyfikacja techniczna Zasilanie 100-240 V AC, 50/60 Hz ~ Zużycie energii 430W Źródło światła Lampa wyładowcza Osram Sirius HRI 281W Kanały DMX 22/20/24/14/16 Kąt świecenia 2°-10° beam, 5.5°-23°spot 14852lm, 580947lux@5m@2°beam, 71161lux@5m@5.5°spot mode Strumień świetlny Bezpiecznik T 5 A, 250 V Wymiary 369x402x623mm Waga...
