Auta VISUALTECH 743101 Quick Start Manual page 4

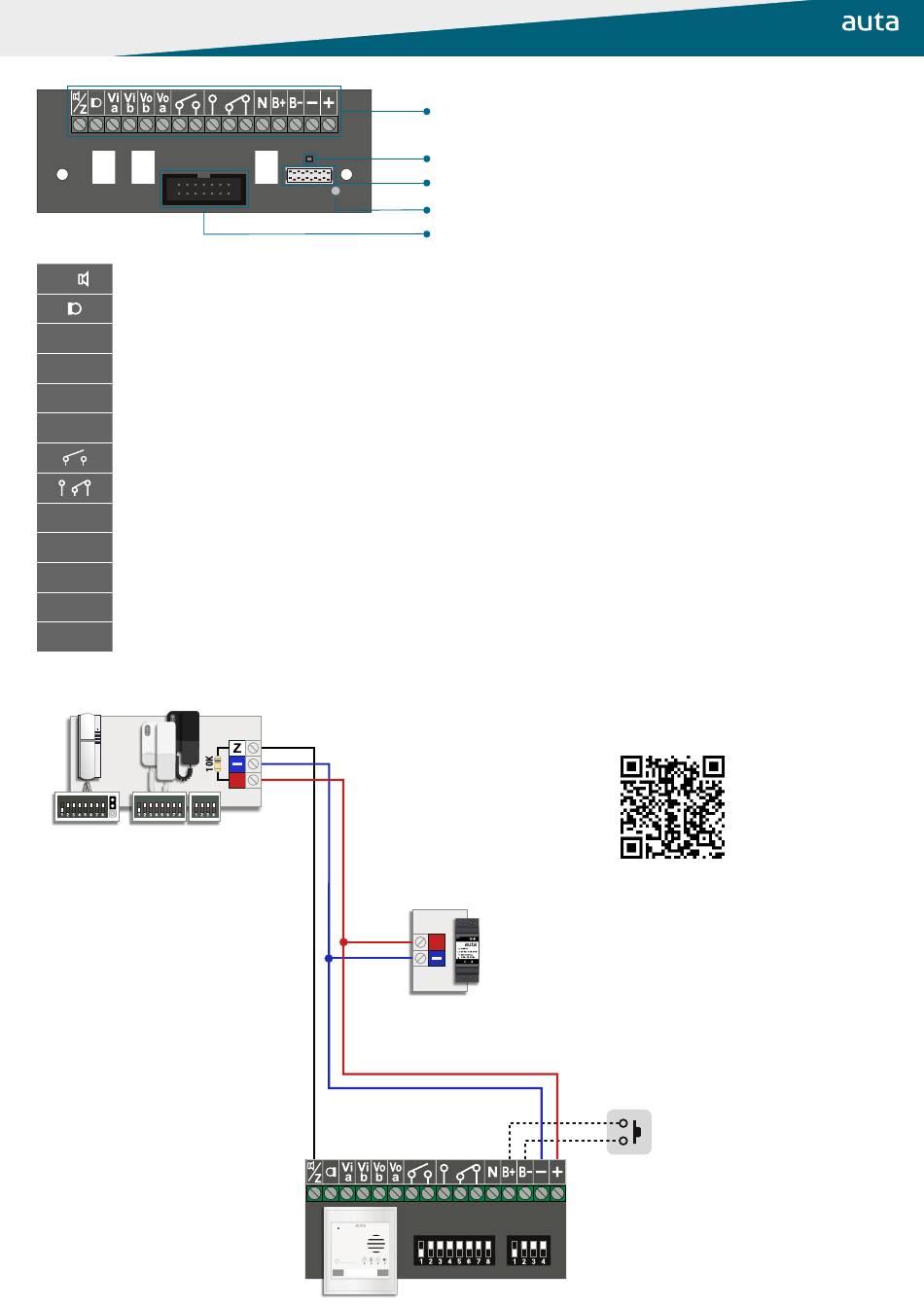

Z
Audio_Datos
Micrófono (solo sistema digital)
Vi_a
Video + (entrada)
Vi_b
Video - (entrada)
Vo_b
Video - (salida)
Vo_a
Video + (salida)
Relé libre de tensión N.A. _1A
Relé libre de tensión N.A. - N.C. _1A
Salida NEGATIVO PARA MANIOBRAS
N
(solo durante la llamada_conversación)
Pulsador apertura
B+
(terminal 1)
Pulsador apertura
B-
(terminal 2)
-
-24 Vcc
+
+24 Vcc
Instalación Installation
COD. 1 COD. 1
Audio_Data
Microphone (only digital system)
Video + (in)
Video - (in)
Video - (out)
Video + (out)
Free tension N.O. _1A relay
Free tension N.O. - N.C. _1A relay
NEGATIVE out for managements
(only during the call_conversation)
Opening button
(terminal 1)
Opening button
(terminal 2)
-24 Vdc
+24 Vdc
+
Conexión sistema System connection
LED alimentación Power LED
Conexión módulo multi-placa Multi-panel module connection
Posición cable rojo del conector Position of the connector red wire
Conexión módulo AUDIO/VIDEO/CONTROL
AUDIO/VIDEO/CONTROL module connection
Manual de instalación VIDEO VISUALTECH 5H
Installation manual VIDEO VISUALTECH 5W
+
ID 1
Bringing people together
Pulsador Auxiliar de Apertura
OpeningAuxiliary Push-Button
