Summary of Contents for Advance acoustic BLACK MAP-102

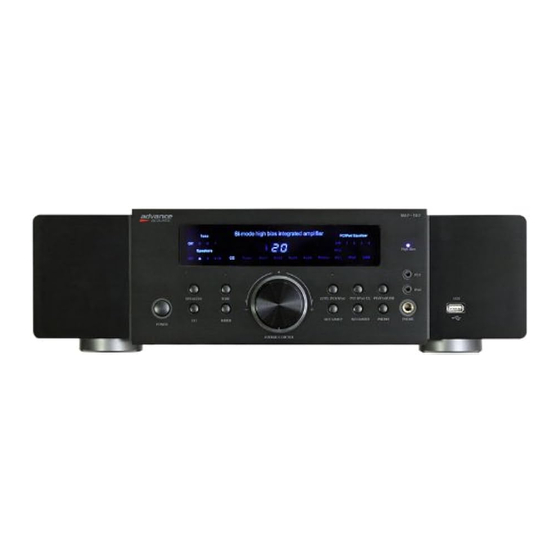

- Page 1 MAP-102 Black line Integrated stereo amplifier Amplificateur intégré stéréophonique...
- Page 2 RECYCLING IN EUROPEAN UNION COUNTRIES Disposal of your old appliance English Swedish Märkningen av produkter och fôrpackningar med denna This symbol on the product or on its packaging means that symbol betyder att elektrisk och elektronisk utrustning your electrical and electronic equipment should be disposed maste tasom hand séparât fràn hushàlissopor nàr utrus- at the end of life separately from your household wastes.
-
Page 3: Warning Attention
WARNING ATTENTION ATTENTION: afin de réduire tout risques de chocs électri- ques ou de feu, ne pas exposer votre appareil à l’humidité ou à toutes sortes de liquides WARNING: to reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture. -
Page 4: Consignes De Securite
CONSIGNES DE SECURITE LIRE LES INSTRUCTIONS PROTECTION DU CORDON SECTEUR Toutes les consignes de sécurité et instruc- Votre cordon d’alimentation doit être correc- tions quand à l’utilisation de notre produit doi- tement installée afin qu’il ne soit pas piétiner vent faire l’objet d’une lecture attentive. ou arracher. -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS READ INSTRUCTIONS POWER-CORD PROTECTION All the safety and operating instructions Power-supply cords should be routed so should be read before the appliance is that they are not likely to be walked on or pinched by paying particular attention operated. - Page 6 RÉGLAGES FACE AVANT FRONT PANEL CONTROLS r t u o a s f gh j k RÉGLAGES FACE AVANT FRONT PANEL CONTROLS...
- Page 7 AFFICHEUR GENERAL Cet afficheur vous indiquera différentes informations: niveau du volume, réglages de tona- lité, sources en entrée, sorties haut-parleurs, etc... GENERAL DISPLAY This display will indicate different informations: level of the volume, tone control, input sources, speaker indicators, etc... BOUTON MARCHE/ARRET Appuyez sur ce bouton pour mettre en marche votre appareil (éclairage bleu de l’afficheur au dessus du bouton).
- Page 8 canal gauche. Tourner ce bouton dans le sens des aiguilles d’une montre pour augmenter le niveau sonore et tourner dans le sens opposé pour réduire le niveau sonore. Permet aussi le réglage des correcteurs de tonalité grave/medium/aigu. Indicateur de niveau C VOLUME AND CONTROL Your amplifier used a rotary type knob to control the 2 channel output sound level (left and right).
- Page 9 phono is an analog RCA type connector plus an additional ground. This phono input is compatible with a moving magnet cartridge (MM). Indicator H ENTRÉE USB L’entrée USB (MP3) située sur la face avant permet de lire les fichiers musicaux de votre lecteur MP3 précedemment chargés.
- Page 10 Pour activer le mode direct qui permet de respecter le signal originel, appuyer à nouveau sur le bouton Tone afin qu’il affiche Off. TONE SELECTOR Press the Tone button to toggle through the four selections: Off, B (Bass), M (Medium) and T (Treble) indicator B.
-
Page 11: Information Importante
VOYANT HIGH BIAS Ce voyant indique que la fonction High Bias est active. (Mode ass. Class’A) HIGH BIAS LIGHT INDICATOR This light indicator is ON when High Bias function is active. (Sim. Mode Class’A) ENTREE MINIJACK PC1 Connectez ici un ordinateur à l’aide d’un cordon minijack male 3,5mm. PC1 MINIJACK INPUT Connect your PC with a minijack cable (3,5mm) ENTREE MINIJACK iPod... - Page 12 RÉGLAGES & CONNEXIONS FACE ARRIÈRE REAR PANEL CONNECTIONS & CONTROLS rty u BORNIER HAUT-PARLEURS Paire d’enceinte A: Brancher des enceintes ayant une impédance minimale de 4 ohms. Brancher l’enceinte droite aux bornes repérées ‘R +’ et ‘R-’ en s’assurant que ‘R+’ est reliée à...
- Page 13 SPEAKER TERMINALS SPEAKERS A: Connect speakers with impedance of 4 Ohms or greater. Connect the right speaker to the terminals market ‘R +’ and ‘R-’ ensuring that the ‘R+’ is connected to the ‘+’ terminal on your loudspeaker and the ‘R-’ is connected to the loudspeaker’s ‘-’ termi- nal.
- Page 14 l’ampli. Avec certaines platines, le branchement d’un câble de terre peut causer un ronflement. Dans ce cas, débranchez-le. Si la platine a une cartouche de type MC (à bobine mobile), vous devez utiliser un préamplificateur phono MC du commerce. Dans ce cas, branchez la platine disque à l’entrée phono du préamplificateur et branchez la sortie phono du préamplificateur aux prises PHONO L/R de l’ampli.
- Page 15 audio. AMP. IN / POWER AMPLIFIER IN If you only want to use the power amplifier section of your MAP-102, you can connect another preamplifier or audio mixer on L/R AMP. IN jacks. SELECTEUR HIGH BIAS En mode High Bias (ON), votre amplificateur est assimilable à un amplificateur en Classe A sur les premiers watts d’utilisation.
- Page 16 TELECOMMANDE REMOTE CONTROL TELECOMMANDE MAP-102 La télécommande de votre MAP-102 regroupe les principales commandes de votre amplificateur. De plus, elle vous permet de contrôler d’autres appareils de la black line comme les lecteurs CD, tuner, etc... MAP-102 With the MAP-102 remote control, you can control major functions of your amplifier.
- Page 17 SPECIFICATIONS ET PERFORMANCES PERFORMANCE SPECIFICATIONS POWER OUTPUT 8 ohms 2x80W POWER OUTPUT 4 ohms 2x100W FREQUENCY RESPONSE (-3dB) 10Hz-65kHz TONE CONTROL +/- 10 dB DISTORSION < 0,15% S/N RATIO > 90 dB CHANNEL SEPARATION > 100 dB INPUT IMPEDANCE 100K ohms INPUT IMPEDANCE PHONO 47K ohms IN LEVEL (CD/AUX...)
- Page 18 Design and development in France by Advance Paris Sarl 13 rue du coq gaulois - 77390 Brie Comte Robert - FRANCE Tel. +33 (0) 160 185 900 - Fax +33 (0) 160 185 895 email: info@advance-acoustic.com www.advance-acoustic.com...
