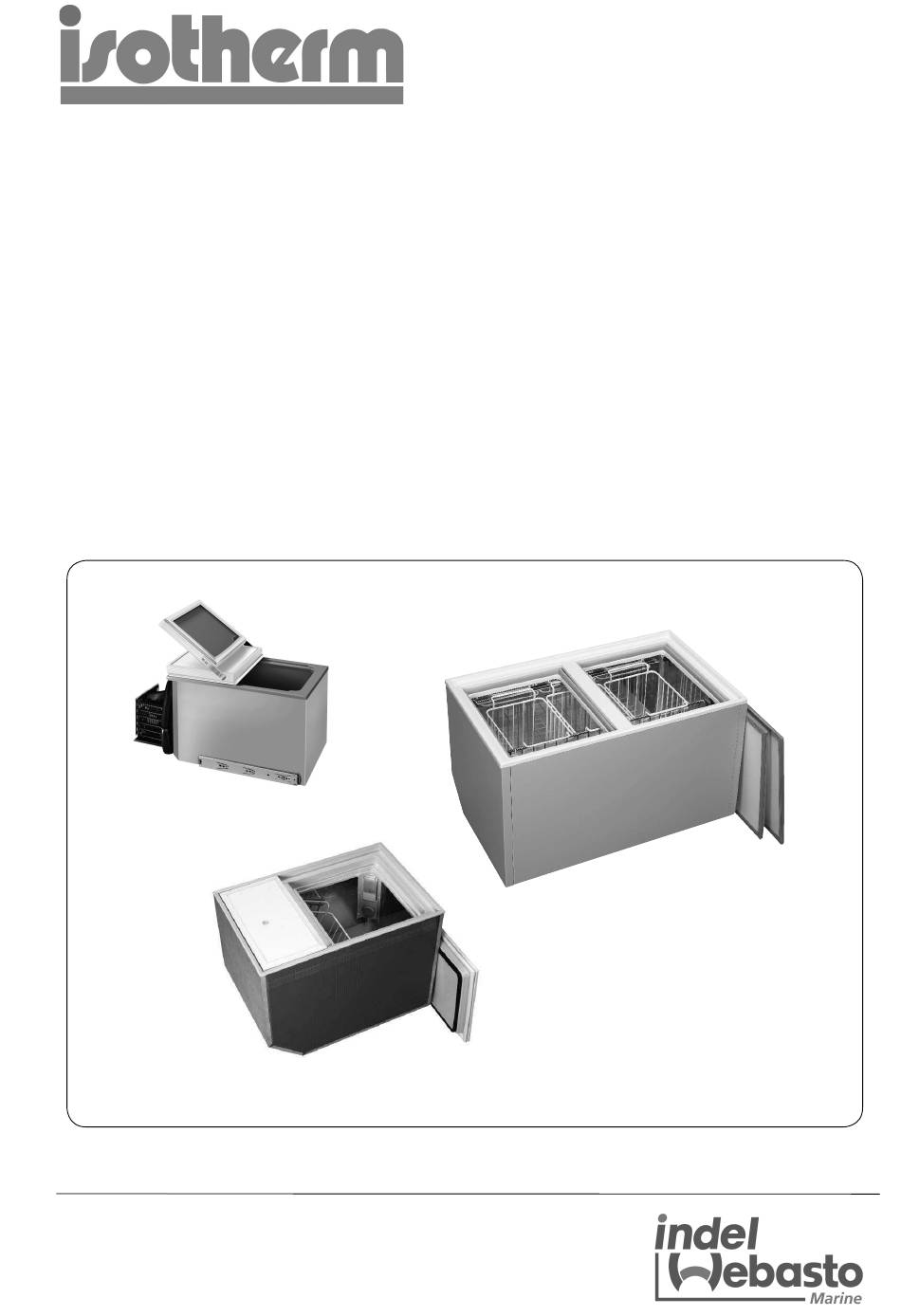

BI 29, 40, 41, 53, 55, 75 & 92
Installation and operation manual
Einbau- und Bedienungsanleitung
Installations- och bruksanvisning
Indel Webasto Marine S.r.l.
Zona Artigianale
IT-61019 S. Agata Feltria (PU), Italy
Tel: +39 0541 848 030
Fax: +39 0541 848 563
E-mail: info@indelwebastomarine.com
www.indelwebastomarine.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Isotherm BI 29 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Indel Webasto Marine Isotherm BI 29

Summary of Contents for Indel Webasto Marine Isotherm BI 29

  • Page 1 BI 29, 40, 41, 53, 55, 75 & 92 Installation and operation manual Einbau- und Bedienungsanleitung Installations- och bruksanvisning Indel Webasto Marine S.r.l. Zona Artigianale IT-61019 S. Agata Feltria (PU), Italy Tel: +39 0541 848 030 Fax: +39 0541 848 563 E-mail: info@indelwebastomarine.com...
  • Page 2 Notes:...

  • Page 3: Safety Instructions

    Isotherm built-in boxes The maintenance is reduced to periodically, not less than a year, cleaning of the condenser from dust, on air cooled units. Use a soft brush and no hard objects. Keep the inside of the box. Use lukewarm water and General a mild cleaner for the inside.

  • Page 4: Installation Instructions

    If a complicated fault does occur, such as those requiring specialist assitance, pleas contact Indel Marine S.r.l. Italy or your local marine distributor for advise. Indel Webasto Marine S.r.l. Tel. +39 0541 848 030 Fax +39 0541 848 563 E-mail: info@indelwebastomarine.com...

  • Page 5: Wiring Diagram

    Wiring diagram Air cooled Water cooled SP Black Black Black Brown Brown Blue Blue Extra: On-off switch Extra: On-off switch 001139A 001139SP Technical data Temperature range: BI29: +15°C to -15°C BI53: +15°C to -20°C BI75: +15°C to 0°C BI92: +15°C to 0°C Voltage: 12/24 Volt Power consumption:...
  • Page 6 Wiring diagram BI41 Air cooled Water cooled SP Black Black Black Brown Brown Blue Blue 000889-2 000890-2 Technical data Voltage: 12/24 Volt Power consumption: Running compressor: 4 A (half for 24 V system). Average consumption: 12 Volt: approx. 0.7 A (half for 24 V system) at +6°C in the box and 22°C ambient temperature.
  • Page 7 Wiring diagram BI55 Air cooled Water cooled SP 000933 000934 Technical data Voltage: 12/24 Volt Power consumption: Running compressor 4 A (half for 24 V system) Average consumption: 12 Volt: approx. 0.7 (half for 24 V system) at +6°C in the box and 22°C ambient temperature. Compressor: Danfoss BD35F Refrigerant:...

  • Page 8: Operation

    Isotherm SP Installation instructions General Isotherm SP is a sea water cooled refrigeration system for sailing yachts and power boats. This unique system means reduced power consumption and noise level. It has no fan or pump. The sea water cooled skin fi tting/heat exchanger replaces the air cooled condenser and cooling fan.

  • Page 9: Connection Diagram

    Mounting First of all, plan the installation! The skin fi tting is to be mounted in the hull instead of existing fi tting for the galley sink waste water. The hole in the hull shall have a diameter of 60 mm (2½”). When an existing skin fi tting is to be replaced, it is taken away by the following method.

  • Page 10: Water Pump

    Installation Isotherm Magnum compressor unit Compressor unit Maintenance The compressor unit should be fi tted in a horizontal Maintenance of the compressor assembly is limited to position in a suitable place. The unit will operate regular check-up and replacvement of the zinc anode, continuously at angles of up to 30°...
  • Page 11 Blue Black Temp. sensor Extra: On-off switch 001112 For service and technical support: Indel Webasto Marine USA Phone +1 954 772 8355 Fax +1 954 772 3839 e-mail: info@indelwebastomarineusa.com Zona Artigianale IT-61019 S. Agata Feltria (PU) - Italy Phone +39 0541 848030 Fax +39 0541 848563 info@indelwebastomarine.com...

  • Page 12: Betrieb

    Isotherm Einbauboxen C sinken, geht die Anlage nicht an). Die Wartung beschränkt sich auf das Reinigen des Kondensators einmal pro Jahr. (Nicht Wassergekühlte Modellen). Verwenden Sie dazu eine weiche Bürste. Allgemeines Halten Sie den Kühlboxinnenraum sauber. Nehmen Sie lauwarmes Wasser und ein mildes Reinigungsmittel, ISOTHERM Kühl/Gefrierboxen, speziell entworfen und um ihn zu saubern.

  • Page 13: Elektrische Anschlüsse

    Kühlung. Bei komplizierten Defekten, die einen Fachmann erfordert, Wenden Sie sich bitte an Indel Marine S.r.l. Italia, oder den ents- prechenden Lieferanten. Indel Webasto Marine S.r.l. Tel. +39 0541 848 030 Fax +39 0541 848 563 E-mail: info@indelwebastomarine.com Installationsanleitung Schließen Sie die Kühl/Gefrierbox immer direkt an...

  • Page 14: Technische Daten

    Schaltplan Kompressor luftgekühlt Kompressor wassergekült SP Schwarz Schwarz Schwarz Braun Braun Blau Blau Extra: Ein-Aus Schalter Extra: Ein-Aus Schalter 001139SP 001139A Technische Daten Temperaturbereich. BI29: +15°C bis -15°C BI53: +15°C bis -20°C BI75 & BI92: +15°C bis 0°C Spannung: 12/24 Volt Stromverbrauch: 2,5-6 A wenn Kompressor läuft (die Hälfte für 24 V), von Box–...
  • Page 15 Schaltplan BI41 Kompressor luftgekühlt Kompressor wassergekült SP Schwarz Schwarz Schwarz Braun Braun Blau Blau Technische Daten Spannung: 12/24 Volt Stromverbrauch: 4 A wenn Kompressor läuft (die Hälfte für 24 V), Mittlerer verbrauch: 12 V: 0,7A, (die Hälfte für 24 V) bei Temperatur in der Box +6°C, Umgebungstemperatur +22°C.
  • Page 16 Schaltplan BI55 Kompressor luftgekühlt Kompressor wassergekühlt SP 000933 000934 Technische Daten Spannung: 12/24 Volt Stromverbrauch: 4 A wenn Kompressor läuft (die Hälfte für 24 V), Mittlerer verbrauch: 12 V: 0,7 A, (die Hälfte für 24 V) bei Temperatur in der Box +6°C, Umgebungstemperatur +22°C.

  • Page 17: Wartung

    Isotherm SP Montageanleitung Allgemein Isotherm SP ist ein Seewassergekühltes, besonders energiesparendes Kühlaggregat zum Einbau in Booten. Der übliche luftgekühlte Kondensator und der zuweilen darin angebrachte Kühlventilator werden hier durch einen Seewassergekühlten Borddurchlass/Wärmetauscher ersetz. Ausführung Der Borddurchlass mit dem integrierten wassergekühlten Kondensator/Wärmetauscher wird in den Rumpf montiert.

  • Page 18: Montage

    Alle Isotherm Kühlaggregate haben Stromversorgung, + und -, separiert von Metallteilen. Der Isotherm SP Borddurchlass hat direkte Verbindung mit Wasser und die Zinkanode wird vor allem bei der Neuinstallation von Isotherm SP empfohlen. Nach der ersten Saison besteht Klarheit darüber, ob auch in Zukunft eine Zinkanode benötigt wird.
  • Page 19 Montage Isotherm Magnum Wartung Wenn die Schnellkupplungen während der Kompressoreinheit Installation korrekt angezogen wurden, braucht das abgeschlossene Isotherm System nie mehr mit Kompressor Kühlmittel aufgefüllt werden. Wartung ersteckt sich Die Kompressoreinheit soll in einem geeigneten im Prinzip nur auf das Wegbürsten von Staub und Raum waagerecht montiert werden.
  • Page 20 Anschlussplan Magnum Kompressoreinheit Schwarz Braun Schwarz Blau Braun Blau Schwarz Temp. Sensor Extra: Ein-Aus Schalter 001112 Zona Artigianale sn IT-61019 S. Agata Feltria (PU) - Italy Phone +39 0541 848030 Fax +39 0541 848563 info@indelwebastomarine.com www.indelwebastomarine.com...
  • Page 21 Isotherm Inbyggnadsboxar Boxen skall sitta kvar i båten under vintern (men förmår dock inte alltid starta vid minusgrader). Underhållet Allmänt inskränker sig till att regelbundet och vid behov på Isotherm kyl/frysboxar är helt konstruerade efter de de luftkylda aggregaten göra rent kompressorns höga krav som ställs i marin miljö, både vad gäller kondensorgaller från damm med en pensel el.
  • Page 22 Felsökningsschema Felindikering Möjlig orsak Åtgärd Boxen blir ej kall. Kompressorn startar inte. Kontrollera att ström fi nns fram till elboxen. Kontrollera säkringen. Kon-trollera att + och - ej förväxlats och elkablar och kabelanslutningar. Överbrygga termostaten, startar kom-pressorn då, är termostaten felaktig. Om åtgärderna i övrigt inte avhjälpt felet, kontakta auktoriserad serviceverkstad.

  • Page 23: Tekniska Data

    Elschema Luftkyld Vattenkyld SP Svart Svart Röd Röd Röd Svart Brun Brun Blå Blå Extra: Till-från brytare Extra: Till-från brytare 001139A 001139SP Tekniska Data Temperaturområde: BI29: +15°C till -15°C BI53: +15°C till -20°C BI75 & BI92: +15°C till 0°C Spänning: 12/24 volt Strömförbrukning: 2,5-6 A (hälften vid 24 volt) beroende på...
  • Page 24 Elschema BI41 Luftkyld Vattenkyld SP Svart Svart Röd Röd Röd Svart Brun Brun Blå Blå Tekniska Data Spänning: 12/24 volt Strömförbrukning: 4 A (hälften vid 24 volt) då kompressorn går. Medelförbrukning: 0,7 A (hälften vid 24 volt) vid +6°C i boxen och 22°C omgivningstemperatur. Kompressor: Danfoss BD35F Köldmedium:...
  • Page 25 Elschema BI55 Luftkyld Vattenkyld SP 000933 000934 Tekniska Data Spänning: 12/24 volt Strömförbrukning: 4 A (hälften vid 24 volt) då kompressrn går. Medelförbrukning: 12 V: 0,7A (hälften vid 24 volt) vid +6°C i boxen och 22°C omgivningstemperatur. Kompressor: Danfoss BD35F Köldmedium: R 134a (Fyllnadsmängd enligt etikett på...
  • Page 26 Isotherm SP Monteringsanvisning Allmänt Isotherm SP är ett vattenkylt speciellt energisnålt kylaggregat avsett för inbyggnad i båtar. Den sjövattenkylda bordgenom- föringen/värmeväxlaren ersätter den normalt luftkylda kondensorn och i förekommande fall kylfl äkten, placerad på kondensorn. Utförande Bordgenomföringen med den integrerade vattenkylda kondensorn monteras genom skrovet.
  • Page 27 Montering Planera först installationen! Bordgenomföringen monteras i skrovet i stället för den befi ntliga genomföringen för avloppet från vasken i pentryt. Hålet i skrovet skall vara ø 60 mm. När den befi ntliga genomföringen skall ersättas tas den gamla bort genom att en träplugg trycks in i genomföringen från utsidan, så...
  • Page 28 Montering Isotherm Magnum kompressordel Kompressor när vattenvolymen kommer ner till 170-180 liter kan Kompressordelen skall monteras vågrätt med botten- temperaturhöjning på några grader mätas upp. plattan nedåt i något lämpligt utrymme. Kompressorn Mindre vatteninnehåll än 120-140 liter ska undvikas. kan arbeta kontinuerligt i lutningar upp till 30°. I segel- båtar skall därför kompressordelen monteras i helt Underhåll vågrätt läge för att under segling tåla lutningar i alla...
  • Page 29 Kopplinsschema Magnum kompressorenhet Svart Röd Brun Röd Svart Blå Brun Blå Svart Temp. sensor Extra: Till-från brytare Röd 001112 2008-02-25/LLG...
