Instrukcje
Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia.
Pełną specyfikację produktu znajdziecie Państwo na stronie intellinetnetwork.com.
Zarejestruj produkt na register.intellinet-network.com/r/508940 lub zeskanuj
znajdujący się na pokrywie kod QR.
Połączenia

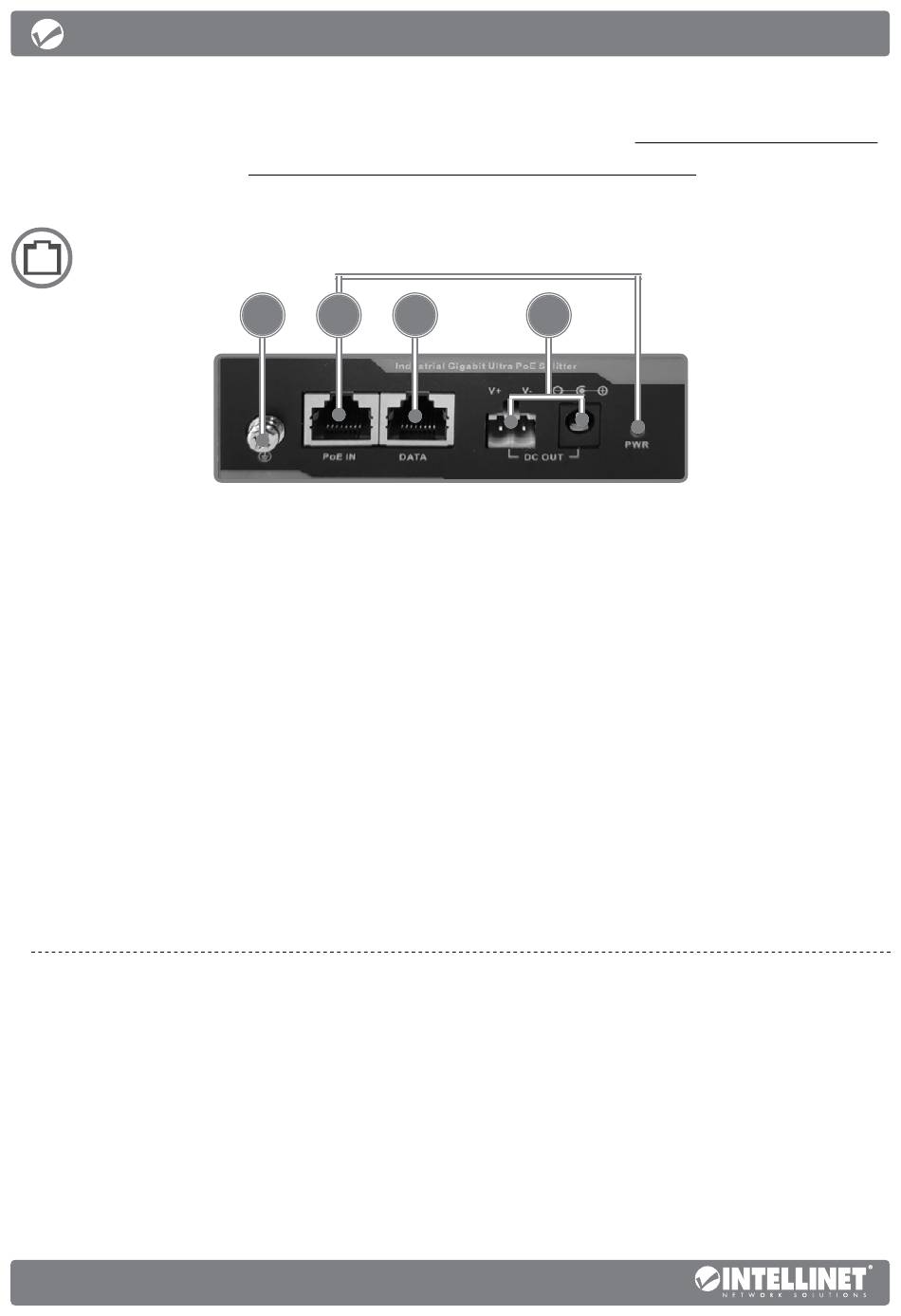

1 Podłączyć gniazdo uziemienia do instalacji uziemiającej, aby
zabezpieczyć sprzęt przed zewnętrznymi skokami napięcia.
2 Podłącz kablem Ethernet (min. Cat5e) z portu PSE przy źródle
PoE (do 60 W mocy wejściowej; zgodność ze standardem
IEEE 802.3bt/at/af ) z portem PoE IN na splitterze. Dioda PWR
zaświeci się, sygnalizując podłączenie zasilania do PSE.
3 Podłącz kablem Ethernet (min. Cat5e) z portu DATA na
splitterze do portu RJ45 w urządzeniu sieciowym.
4 Podłącz odpowiedni kabel z jednego z portów DC OUT (listwy
zaciskowej lub gniazda zasilania; napięcie wyjściowe do 12
V / 4,25 A / 51 W) na splitterze do urządzenia sieciowego
lub innego urządzenia, które ma być zasilane.
Montaż bloku zacisków
Uwaga: Przed rozpoczęciem działania należy upewnić się, że
odłączono lub wyłączono całe zasilanie! Przekrój przewodu dla bloku
zacisków powinien mieścić się w zakresie od 12 do 24 AWG.
4-1 Poluzować odpowiednie śruby. Odsłonięte żyły kablowe
zasilające należy umieścić w odpowiednich szczelinach
zaciskowych (żyła o polaryzacji dodatniej w szczelinie dodatniej,
żyła o polaryzacji ujemnej w szczelinie ujemnej, itp.).
10
Polski
1 2 3 4
