HIKOKI DV 18DE Handling Instructions Manual

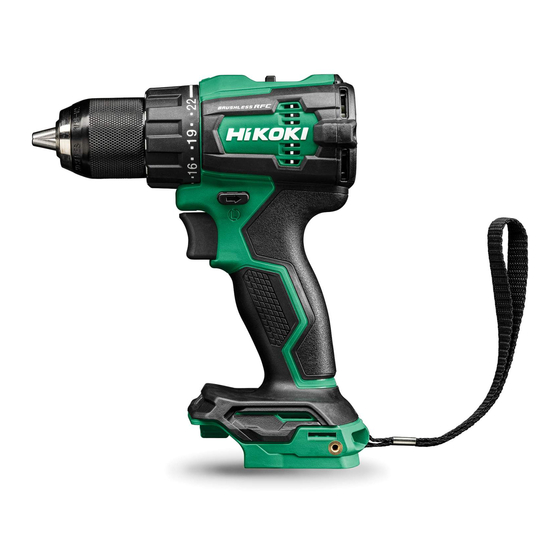

Cordless driver drill / impact driver drill
Hide thumbs Also See for DV 18DE:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式起子电钻 / 冲击起子电钻
Cordless Driver Drill / Impact Driver Drill
DS 18DE
DS18DE
保留备用
Keep for future reference
使用说明书
Handling instructions
DV 18DE
•
DV18DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DV 18DE and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI DV 18DE

Summary of Contents for HIKOKI DV 18DE

  • Page 1 充电式起子电钻 / 冲击起子电钻 Cordless Driver Drill / Impact Driver Drill DS 18DE DV 18DE • DS18DE DV18DE 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 标准附件............10 充电式起子电钻／冲击起子电钻 用途..............10 安全警告.............5 电池的拆卸／安装法.........11 其它安全警告...........5 充电..............11 锂离子电池使用注意事项......6 作业之前............14 锂离子电池运输..........7 使用方法............14 符号...............8 操作上的注意事项........22 零件名称.............8 维护和检查.............22 规格...............9 选择附件............24 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱 动（无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 h) 请勿因频繁使用工具的熟悉感而掉以轻心，忽视工具的安全性原则。 粗心的行为可能会导致瞬间发生严重伤害。...
  • Page 4 中文 e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损 情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前 修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作 和控制工具。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 e) 请勿使用损坏或改装的电池盒或工具。...

  • Page 5: 充电式起子电钻／冲击起子电钻安全警告

    中文 充电式起子电钻／冲击起子电钻安全警告 <DV18DE> 1. 在进行冲击电钻时要戴好耳罩。 暴露在噪声屮会引起听力损伤。 <DS18DE / DV18DE> 1. 在执行切割附件或紧固件会接触到暗线的操作时，通过绝缘的抓紧表面拿住 电动工具。 接触 “带电” 电线的切割附件或紧固件会使电动工具的裸露金属部件 “带电” ， 并可能使操作员遭到电击。 其它安全警告 1. 确保打钻的区域绝对没有任何隐藏的障碍物，包括电线、水管或煤气管道。 钻入上述物体可能导致触电或短路、煤气泄漏或其他可能造成严重事故或人 员受伤的危险。 2. 操作期间，确保紧紧握住工具把手。否则可能 会导致事故或伤害。( 图 1) 3. 固定工件。使用夹紧装置或老虎钳固定工件比 手更牢固。 4. 工作环境的准备和检查 请按下列注意事项检查工作环境是否适当。 5. 当把钻头装入无键夹盘时，请充分旋紧导套。 如果导套没有旋紧，钻头则会松脱，从而造成 伤害。 图 1 6.

  • Page 6: 锂离子电池使用注意事项

    中文 15. 长时间连续使用本机，可能导致机体过热，对马达及开关造成损害。因此， 机壳变热时，请让工具休息一段时间。 16. 请确保蓄电池安装牢固。电池松动后，可能脱落并引起事故。 17. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 18. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前，请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落到电池上。 ○ 暂停不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。 否则可能短路，造成冒烟或起火。 19. 请在-5－40℃环境下使用本工具及电池。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1.

  • Page 7: 锂离子电池运输

    中文 9. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 10. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 通风口 如果导电异物接触到锂离子电池的端子，电池可 端子 能短路，并导致火灾。 存放锂离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以及 导线，如铁线和铜线。 ○ 为防止发生短路，应将电池装入工具中或者在 电池 电池盖 存放时牢固地插入电池盖，直至看不到通风 口。(参照图 2) 图...

  • Page 8: 零件名称

    中文 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 无负荷速度 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告 零件名称 1. 电动工具 铭牌 铭牌 变速开关 变速开关 离合器转盘 离合器转盘 无键夹盘 无键夹盘 马达 马达 扳机开关 扳机开关 按钮 把手 按钮 把手 带 子 带 子 LED 灯 LED 灯 电池 电池...
  • Page 9 中文 规格 电动工具 型式 DS18DE DV18DE 电压 18 V 低 0 - 550 /min 空载转速 高 0 - 2000 /min 低 — 0 - 8250 /min 冲击虑 高 — 0 - 30000 /min 砖块 13 mm (深度 30 mm) 木料 钻孔...

  • Page 10: 标准附件

    中文 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表 1 DS18DE DV18DE (2LAK) (NNK) (2LAK) (NNK) 十字槽头螺丝刀头 (2 号) 挂钩附件 充电器 — — (UC18YFSL) — — 电池 (BSL1840M) — — 电池盖 — — 箱子 用途 <DS18DE> ○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。 ○ 钻各种金属。 ○ 钻各种木料。 <DV18DE>...

  • Page 11: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的拆卸法 把手 请先紧抓住把手、然后再推压电池插销以拆下电池 插销 拉出 插入 (参照图 7)。 注意！ 切勿使电池短路。 电池 2. 电池的安装法 图 7 插入电池时请注意极性 (参照图 7)。 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 指示灯 将充电器插头连接到插座时，指示灯闪烁红色(间 隔为 1 秒)。 2. 将电池插入充电器。 如图 8 所示，将电池紧紧地插入充电器。 3. 充电 将电池插入充电器后，将开始充电，指示灯会持 充电器 续点亮呈红色。...
  • Page 12 中文 表 2 指示灯的显示 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电前 闪烁 （熄灭 0.5 秒钟） 插入电源 连续点亮 充电时 点亮 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电完成 闪烁 （熄灭 0.5 秒钟） 指示灯 （红色） 电池过热。无 点亮 1 秒钟，不点亮 0.5 秒钟 法充（电池冷 过热而等待 闪烁 （熄灭 0.5 秒钟） 却后开始进行...
  • Page 13 为充电所需的正常时间。 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后电池的温度将迅速升高。若使用后立即对这种电池进行充电，其内部 化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后再进行 充电。 注意！ ○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒 钟 (熄灭 0.5 秒钟)。 在此情况下，先让电池冷却下来，然后再充电。 ○ 指示灯闪动时 (以 0.2 秒钟的间隔)，请检查并取出充电器电池接口处的任何 异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中心 检查。 ○ 如果指示灯未以红色闪烁 (每秒一次)，但充电池电源线已连接至电源，表明 充电器的保护电路可能已激活。 拔下电源线或插座，然后等待 30 秒左右再次连接。如果指示灯仍未以红色 闪烁 (每秒一次)，请将充电器送还至HiKOKI授权服务中心。...

  • Page 14: 作业之前

    中文 作业之前 检查工作区域，确保不混乱没有碎片。 清理不必要人员区域。确保照明和通风充足。 使用方法 1. 钻头的安装和拆卸 导套 放松 (1) 安装钻头 左转导套 (从前方看时为逆时针方向) 将其旋松，以打 开无键夹盘上的夹子。 当把起子机钻头等插入无键钻机夹盘后，请紧握环， 同时右转 (从前方看时为顺时针方向) 导套将其旋紧。 (请参照图 9) 旋紧 注 : 图 9 如果导套在作业中变松，应将其旋得再紧一些。 如果导套被旋得过紧，旋紧力则会变大。 (2) 拆卸钻头 左转导套 (从前方看时为逆时针方向) 将其旋松，然后取出钻头等。(请参照 图 9) 注 : ○ 如果导套被旋紧至无键夹盘的夹子打开至最大程度的状态，可能会发生卡嗒 声。这是防止无键夹盘松弛时发出的声音而不是故障。 ○...
  • Page 15 中文 4. 改变转速 请用变速开关来改变转速。请按箭头方向移动变速 开关 (请参照图 11 和图 12)。 低速 如果变速开关被设在“1”位置，钻机则低速旋转 ； 如果变速开关被设在“2”位置，钻机则高速旋转。 变速开关 注意！ 图 11 ○ 当用变速开关改变转速时，应确保电源开关已被断 开。 如果在马达旋转过程中改变速度，则会损坏齿轮。 ○ 在需要较大的应力进行操作 (下图中所示的操作) 的 高速 时候，将变速开关设置为“1”。如果设置为“2” 并使用本机，那么可能会导致马达烧坏或者过早出 变速开关 现故障。 图 12 5. 使用范围和建议 表 4 给出了基于本机机械结构的各种可用工作范围。 表 4 橡胶帽 工作...
  • Page 16 中文 标记 注意！ 三角标记 ○ 离合器转盘不能设在数字“1、4、7……22” 之间或点之间。 ○ 当离合器转盘位于“22”和钻机标记“ ” 之间时，请勿使用本机，否则会造成损坏。 （请参照图14） 线 图 14 离合器转盘 <DV18DE> (请参照图 15) 标记 在本机离合器转盘处可以切换起子机、钻机 弱 三角标记 和冲击钻三种模式。 (1) 当把本机作为起子机使用时，请将离合器转 盘上的“1、4、7……22”中的某个数字或 点与机身外侧上的三角标记对齐。 (2) 当把本机作为钻机来使用时，请将离合器转 盘的钻机标记“ ”与机身外侧上的三角标 标记 记对齐。 强 (3) 将此电钻用作冲击钻时，把离合器转盘锤子 图 15 标记“ ”对准外体上的三角标记。 注意！...
  • Page 17 中文 7. 旋转冲击切换 (DV18DE) 通过将电钻机标记“ ”或锤子标记“ ”对准外体上的三角标记，可以切 换“旋转 (只旋转)”和“冲击 (冲击 + 旋转)”。 ○ 要在金属、木材或塑料上钻孔，请切换到“旋转(只旋转)”。 ○ 要在砖块和水泥块上钻孔，请切换到“冲击 (冲击 + 旋转)”。 注意！ 如果该材料只能旋转钻孔，注意不要在冲击设置中使用充电式冲击钻。这样 的行为不仅会降低钻孔效率，也会损害钻尖。 8. 旋紧转矩的调节 (1) 旋紧转矩 旋紧转矩的强度应与螺丝直径相对应。如果转矩过大，螺丝头则会损坏或受 损。务请按螺丝直径来调节离合器转盘的位置。 请参阅表 5 了解离合器拨盘 表 5 拧紧扭矩 位置拧紧扭矩。 离合器 拧紧扭矩 (2) 旋紧转矩的指示 (请参照第 拨盘位置...
  • Page 18 中文 注意！ ○ 当把本机用作钻机时，马达可能会被锁住而停止转动。请在使用起子电钻机 过程中不要锁住马达。 ○ 如果马达被锁住，则应立即断开电源。如果马达的锁定状态持续一会儿，马 达或电池可能会被烧毁。 ○ 如果冲击时间过长，螺丝可能会因旋紧力过大而折断。 11. 选择旋紧力和转速的方法 注意！ ○ 表 6 中给出的选择例子应作为一般标准来考虑。在实际工作中使用的都是不 同类型的紧固螺丝和受紧固的材料，因此理应进行适当的调节。 ○ 在机用螺丝处于“2”(高速) 的状态下使用起子电钻机时，因旋紧转矩过 大，螺丝可能会损坏或钻头可能会松弛。使用机用螺丝时，请在“1”(低 速) 的状态下使用起子电钻机。 注 : 在寒冷环境 (0℃ 以下) 中使用电池有时会造成旋紧扭矩变弱以及作业量的 减少。但是，这只是暂时现象，在电池变热后将会恢复正常。 表 6 离合器 转速选择 (变速开关的位置) 用途 转盘 “1”( 低速 ) “2”(高速) 的位置...
  • Page 19 中文 剩余电池电量 剩余电池电量 12. 剩余电池电量指示灯 指示灯 指示灯开关 可 以 按 下 剩 余 电 池 电 量 指 示 灯 开 关 点亮指示灯，查看电池的剩余电量。 （图 17，表 7） 按住剩余电池电量指示灯开关约 3 秒 后，指示灯将熄灭。 显示板 环境温度和电池状态可能会对剩余电 池电量产生轻微的影响，因此，建议 图 17 您仅将指示灯作为参考。 此外，电动工具或充电器上的剩余电池电量指示灯可能有所不同。 表 7 指示灯状态 电池剩余电量...
  • Page 20 中文 13. LED 灯使用方法 拔出开关后，LED 灯将自动点亮工具尖头部 分 (图 18)。 开关松开后，LED 灯将会自动关闭 10 秒钟。 LED 灯也具有警示信号功能，在使用期间点 触发开关 亮。 详情见“16. LED 灯警示信号” 。 注意！ 图 18 ○ 请不要看着灯，让眼睛直接受灯光照射。如 果眼睛持续受灯光照射，会伤害眼睛。 ○ 用一块软布擦去附着在 LED 灯镜头上的任何灰尘或污垢，注意不要刮擦镜 头。 LED 灯镜头上的刮擦会导致亮度降低。 14. 使用挂钩 挂钩用于在工作时将电动工具挂到腰带上。 注意！ ○ 使用挂钩时，牢固挂好挂钩，以防意外掉落。如果电动工具掉落，可能造成 意外伤害。...
  • Page 21 中文 15. 反作用力控制 本产品特点为反作用力控制（RFC） ，操作期间工具本身突然猛烈动作时，可 将扭转操作员手臂的风险降至最低。 当工具的内置控制探测到反作用力时，在整个工具猛烈动作之前停止电机输 出，以减少扭转操作员手臂。 在此功能激活后，会由 LED 灯光闪烁表示（0.1 秒闪烁 / 熄灭 0.1 秒） 。 （请参阅“16. LED 灯光警告信号” ） （图 21） 然而，根据操作期间的情况或条件，此功 能可能未激活，因此在操作工具时仍需保 持谨慎，以防止刀头突然过载。 ● 突然过载的可能原因 刀头咬入材料 撞击指甲、金属或其他硬物 包含撬动或任何施加过度压力等的作业。 工具锁 还有包含任何前述组合的其他原因。 ● 在反作用力控制（RFC）触发时 在 RFC 触发且电机停止后，继续操作前，关闭工具开关并消除过载原因。 16. LED 灯警示信号 该产品设计出具有保护该工具以及电池的功能。如果在操作期间激活了任何...

  • Page 22: 操作上的注意事项

    中文 操作上的注意事项 连续作业后须让电动工具休息片刻 (1) 电动工具带有温度保护电路以保护马达。 连接进行紧固螺钉作业可能会使本机的温度上升，启动温度保护电路并自动 停止操作。 如果发生这种情况，请让电动工具冷却后再使用。 (2) 在连续进行紧固木螺丝作业后以及在更换电池后，请让本机暂停作业 15 分 钟。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高，结果 导致烧毁。 维护和检查 警告！ 检查或维护前，请务必关闭开关并取出电池。 1. 检查工具 由于使用已经钝化的工具会降低效率并可能引起马达故障，因此一旦注意到 磨损情况，就应及早磨快或更换工具。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 5. 清理外部 起子电钻沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油或 稀释剂，以免塑胶部分溶化。...
  • Page 23 中文 6. 收藏 请将电动工具存放在温度低于 40℃且儿童无法触及的环境下。 注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长)，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 (例如拆卸和更换电池组件或其他内部部件)，那么我们 无法保证我们无线电动工具的安全性和使用性能。...

  • Page 24: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 产品编号 : 983006 产品编号:379397 十字槽头螺丝刀头 挂钩附件 (2 号) 产品编号 : 329897 BSL36..18 18 V (Li-ion) 电池盖 电池 UC18YFSL 产品编号 :379126 (14.4 V - 18 V) 内托盘 充电器 产品编号 : 379251...

  • Page 25: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........25 CORDLESS DRIVER DRILL / IMPACT DRIVER DRILL SAFETY WARNINGS ....................28 ADDITIONAL SAFETY WARNINGS ............. 28 CAUTION ON LITHIUM-ION BATTERY ............30 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 31 SYMBOLS ....................32 NAME OF PARTS..................
  • Page 26 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
  • Page 27 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...

  • Page 28: Cordless Driver Drill / Impact Driver Drill Safety Warnings

    English e) Do not use a battery pack or tool that is damaged or modifi ed. Damaged or modifi ed batteries may exhibit unpredictable behaviour resulting in fi re, explosion or risk of injury. Do not expose a battery pack or tool to fi re or excessive temperature. Exposure to fi...
  • Page 29 English Setting up and checking the work environment. Check if the work environment is suitable by following the precaution. When mounting a bit into the keyless chuck, tighten the sleeve adequately. If the sleeve is not tight, the bit may slip or fall out, causing injury. The motor may stop in the event the tool is overloaded.

  • Page 30: Caution On Lithium-Ion Battery

    English CAUTION ON LITHIUM-ION BATTERY To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 to 3 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.

  • Page 31: Regarding Lithium-Ion Battery Transportation

    English CAUTION If liquid leaking from the battery gets into your eyes, do not rub your eyes and wash them well with fresh clean water such as tap water and contact a doctor immediately. If left untreated, the liquid may cause eye-problems. If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately.

  • Page 32: Symbols

    English SYMBOLS WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user must No-load speed read instruction manual. Direct carrent /min Oscillation per minute Rated voltage Warning NAME OF PARTS 1.

  • Page 33: Specifications

    English 2. Battery 3. Battery Charger Cord Battery cover Pilot lamp Ventilation holes Terminals Guide rail Battery Nameplate Latch <BSL1840M> <UC18YFSL> Fig. 5 Fig. 6 SPECIFICATIONS POWER TOOL DS18DE DV18DE Model 18 V Voltage 0–550 /min No-load speed 0–2000 /min High ―...

  • Page 34: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 DS18DE DV18DE (2LAK) (NNK) (2LAK) (NNK) Plus driver bit (No. 2) Hook ass’y — — Charger (UC18YFSL) — —...

  • Page 35: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Handle Hold the handle tightly and push the battery latches to Latch remove the battery (see Fig. 7). Insert Pull out CAUTION Never short-circuit the battery. Battery installation Battery Insert the battery while observing its polarities Fig.
  • Page 36 English Table 2 Indications of the pilot lamp Lights for 0.5 seconds. Does not light Before Plugged into power Blinks for 0.5 seconds. (off for 0.5 seconds) charging source While Lights continuously Lights charging Lights for 0.5 seconds. Does not light Charging Blinks for 0.5 seconds.
  • Page 37 Remove the cord or plug from the power and then connect it again after 30 seconds or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center.

  • Page 38: Prior To Operation

    English PRIOR TO OPERATION Check the work area to make sure that it is clear of debris and clutter. Clear the area of unnecessary personnel. Ensure that lighting and ventilation is adequate. HOW TO USE Sleeve Mounting and dismounting of the bit Loosen Mounting the bit Loosen the sleeve by turning it toward the left (in the...
  • Page 39 English Change rotation speed Operate the shift knob to change the rotational speed. Move the shift knob in the direction of the arrow (See Figs. 11 and 12). Low speed When the shift knob is set to “1”, the drill rotates at a low speed.
  • Page 40 English CAUTION mark ○ The clutch dial cannot be set between the Triangle mark numbers “1, 4, 7 ... 22” or the dot. ○ Do not use with the clutch dial set at the line between the number “22” and the drill mark “ ”.
  • Page 41 English Rotation to Impact changeover (DV18DE) The “Rotation (Rotation only)” and “Impact (Impact + Rotation)” can be switched by aligning the drill mark “ ” or the hammer mark “ ” with the triangle mark on the outer body. ○ To make holes in the metal, wood or plastic, switch to “Rotation (Rotation only)”.
  • Page 42 English 10. For drilling into brick (DV18DE) Excessive pressing force never increases drilling speed. It will not only damage the drill tip or reduce working effi ciency, but could also shorten the service life of drill bit. Operate the impact driver drill within 10 – 20 kg pressing force while drilling into brick. CAUTION ○...
  • Page 43 English 12. Remaining battery indicator Remaining battery Remaining battery You can check the battery’s remaining indicator lamp indicator switch capacity by pressing the remaining battery indicator switch to light the indicator lamp. (Fig. 17, Table 7) The indicator will shut off approximately Switch panel 3 seconds after the remaining battery indicator switch is pressed.
  • Page 44 English 13. How to use the LED light While the switch is pulled, the LED light will automatically light up the tip portion of the tool. (Fig. 18) The LED light will automatically turn off 10 seconds after the switch is released. Trigger switch The LED light also functions as a warning signal that lights up during use.
  • Page 45 English 15. Reactive force control This product features a reactive force control (RFC) to minimize the danger of twisting the operator’s arms when tool itself suddenly jerks during operation. When the tool's built-in control detects a reactive force, it stops the motor's output before the entire tool jerks to lessen the twisting of the operator's arms.

  • Page 46: Operational Cautions

    English OPERATIONAL CAUTIONS Resting the unit after continuous work The power tool is equipped with a temperature protection circuit to protect the motor. Continuous bolt-tightening work may cause the temperature of the unit to rise, activating the temperature protection circuit and automatically stopping operation. If this happens, allow the power tool to cool before resuming use.
  • Page 47 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 48: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. Part Number: 983006 Part Number: 379397 Plus driver bit (No.2) Hook ass'y Part Number: 329897 BSL36..18 18 V (Li-ion) Battery cover...
  • Page 52 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99745221 G 发行日期：2022年 8月 中国印刷...
