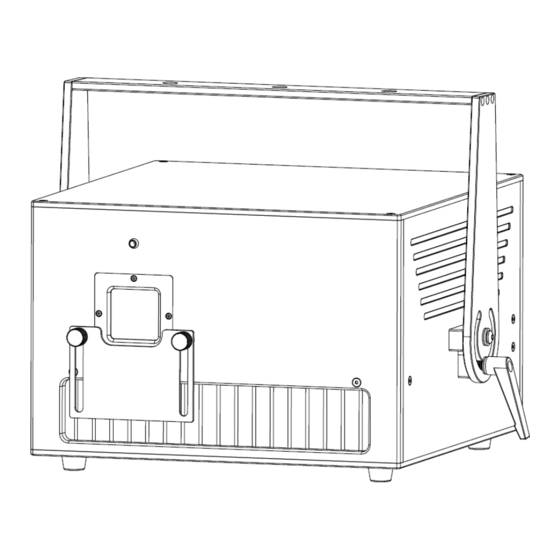

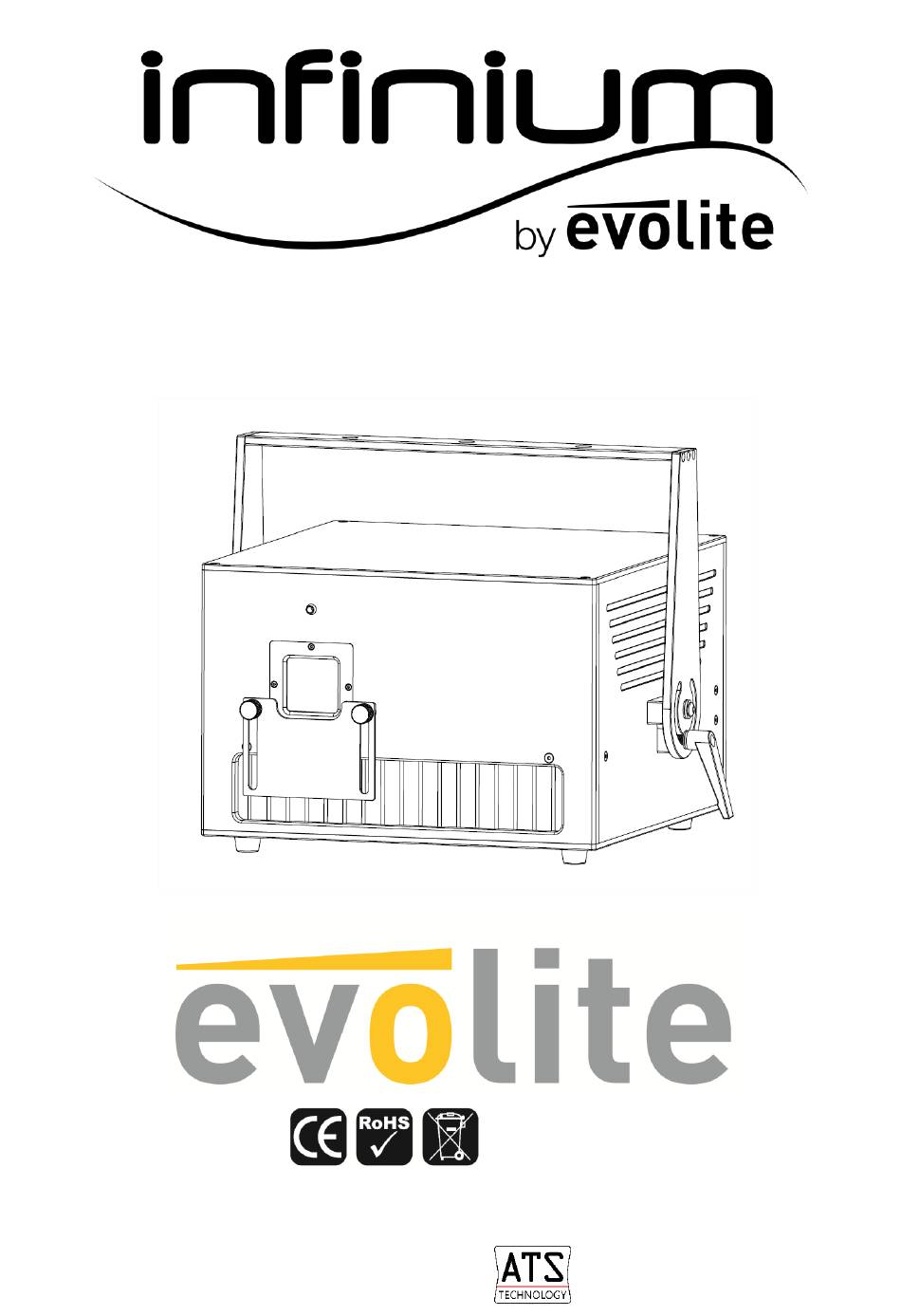

- Page 1 6600 RGB User manual / Mode d’emploi...
- Page 2 Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 30 minutes après son utilisation. L’extérieur de l’appareil peut devenir très chaud. Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C. Infinium 6600 RGB User Manual Ver. 1.00 Page 2...
- Page 3 Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle. Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
- Page 4 Il est interdit d’utiliser cet appareil pour tout autre usage que celui pour lequel il est destiné. Le fabricant et le distributeur ne sont pas responsables des dommages causés par les LASER EVOLITE. L’utilisateur est responsable de l’utilisation et du respect de la réglementation NF EN 60825-1:2014.
-
Page 5: Description Du Produit
Ce pro jecteur intelligent respecte les normes européenne en NF EN 60825-1:2014. vigueur : Description du produit - LASER Professionnel haut de gamme Evolite Infinium 6600 RGB - Pure Diode - Sources : - Rouge 638nm 1700mW... -
Page 6: Installation
Installation o Accroche Ce LASER evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. - Page 7 Panneau de contrôle / Navigation dans les menus Menu niveau 1 Menu niveau 2 Menu niveau 2 Running DMX512 A001 (Adresse DMX) AUTO (Mode Show automatique) 001~010 Music (Mode Show Infinium 6600 RGB User Manual Ver. 1.00 Page 7...
-
Page 8: Mode Dmx
Protocol DMX 13/25 canaux (le mode 25 canaux reprend les mêmes fonctions mais permet d’avoir une 2eme figure en même temps). LASER 0~41 LASER éteint éteint 42~83 Mode DMX 84~12 Mode auto animations Modes AUTO 126~1 Mode auto effets volumétriques Infinium 6600 RGB User Manual Ver. 1.00 Page 8... - Page 9 Rotation manelle 128~1 160~1 Rotation CH5/17 axe Y Rotation axe Y avec changement de vitesse 192~2 224~2 1~127 Mouvement manuel CH6/18 Mvt axe X 128~1 Mouvement axe X avec changement de vitesse Infinium 6600 RGB User Manual Ver. 1.00 Page 9...
- Page 10 128~2 1~127 Mode CH11/23 Vitesse de scan 128~2 points Couleur par défaut 8~63 Sélection d’une couleur 64~95 96~12 Changement de couleur auto et vitesse CH12/24 Couleurs 128~1 Effets de couleurs 160~1 Infinium 6600 RGB User Manual Ver. 1.00 Page 10...
-
Page 11: Mode Maître / Esclave
Ne réagit pas au son Vérifiez le mode de fonctionnement choisi Vérifiez qu’il n’y a pas de câble DMX branché sur DMX IN Tapotez directement sur le microphone pour tester sa réactivité. Infinium 6600 RGB User Manual Ver. 1.00 Page 11... -
Page 12: Caractéristiques Techniques
Fusible Homologations EN60825-1:2014 en application des Directive Européennes suivantes: Directive LVD n°2006/95/CE Directive RoHS 2 n°2011/65/UE Directive EMC n°2014/30/EU Dimensions et poids de l’appareil seul : 278x258x188 mm 10.4 WARNING ! Infinium 6600 RGB User Manual Ver. 1.00 Page 12... - Page 13 Safety Hazard. Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended.
- Page 14 If the laser is operated in a situation where health or property injury may occur, operation MUST be stopped immediately! Manufacturer and distributors are not responsible for any damages caused by use of EVOLITE lasers. User is responsible for applying conditions of use according to regulations stipulated in in EN60825-1:2014 ,application of the European Directives : Directive LVD n°2006/95/CE...
-
Page 15: Device Description
This new LASER will provide you reliability, latest features, and professional lighting effects for a long period of time. EN60825-1:2014, application of the European Directives : This evolite fixture is complying with European standards: Directive LVD n°2006/95/CE Directive RoHS 2 n°2011/65/UE Directive EMC n°2014/30/EU... - Page 16 - Dimensions : - Weight: 10.4 kg The Infinium Series from EVOLITE benefit from the ATS Technology, to prevent dust and fog inside the fixture. This advanced cooling system ensure full power of the LASER light for long term. Installation...
-
Page 17: Power On/Off
They must be the same fixtures. DO NOT mix fixtures. This backlighted LCD display indicates the fixture is DMX addressed, the fixture status, set up values ..etc Infinium 6600 RGB User Manual Ver. 1.00 Page 17... -
Page 18: Dmx Mode
You can control the fixtures individually via your DMX-controller Just select the fixture address, knowing that this address will be the start address. ( 1 DMX channel). The Infinium 6600 RGB provides 2 DMX modes: 1- 13 channels DMX mode 2- 25 channels DMX mode. -
Page 19: Dmx-Protocol
Manual moving 128~159 X axis CH6/18 160~191 moving X axis moving speed select 192~223 224~255 1~127 Manual moving 128~159 Y axis CH7/19 160~191 moving Y axis moving speed select 192~223 224~255 Infinium 6600 RGB User Manual Ver. 1.00 Page 19... -
Page 20: Maintenance And Service
Check the connection of power and main fuse. Measure the mains voltage on the main connector. Not responding to DMX controller DMX LED should be on. If not, check DMX connectors, cables to see if link properly. Infinium 6600 RGB User Manual Ver. 1.00 Page 20... -
Page 21: Technical Specifications
230v 50Hz Power consumption: 150 W max Outside size and N.W.: 10.4kg 278x258x188 mm EN60825-1:2014 ,application of the European Directives : Directive LVD n°2006/95/CE Directive RoHS 2 n°2011/65/UE Directive EMC n°2014/30/EU Infinium 6600 RGB User Manual Ver. 1.00 Page 21... - Page 22 Importé par / Imported by EVOLITE – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62 Infinium 6600 RGB User Manual Ver. 1.00 Page 22...
