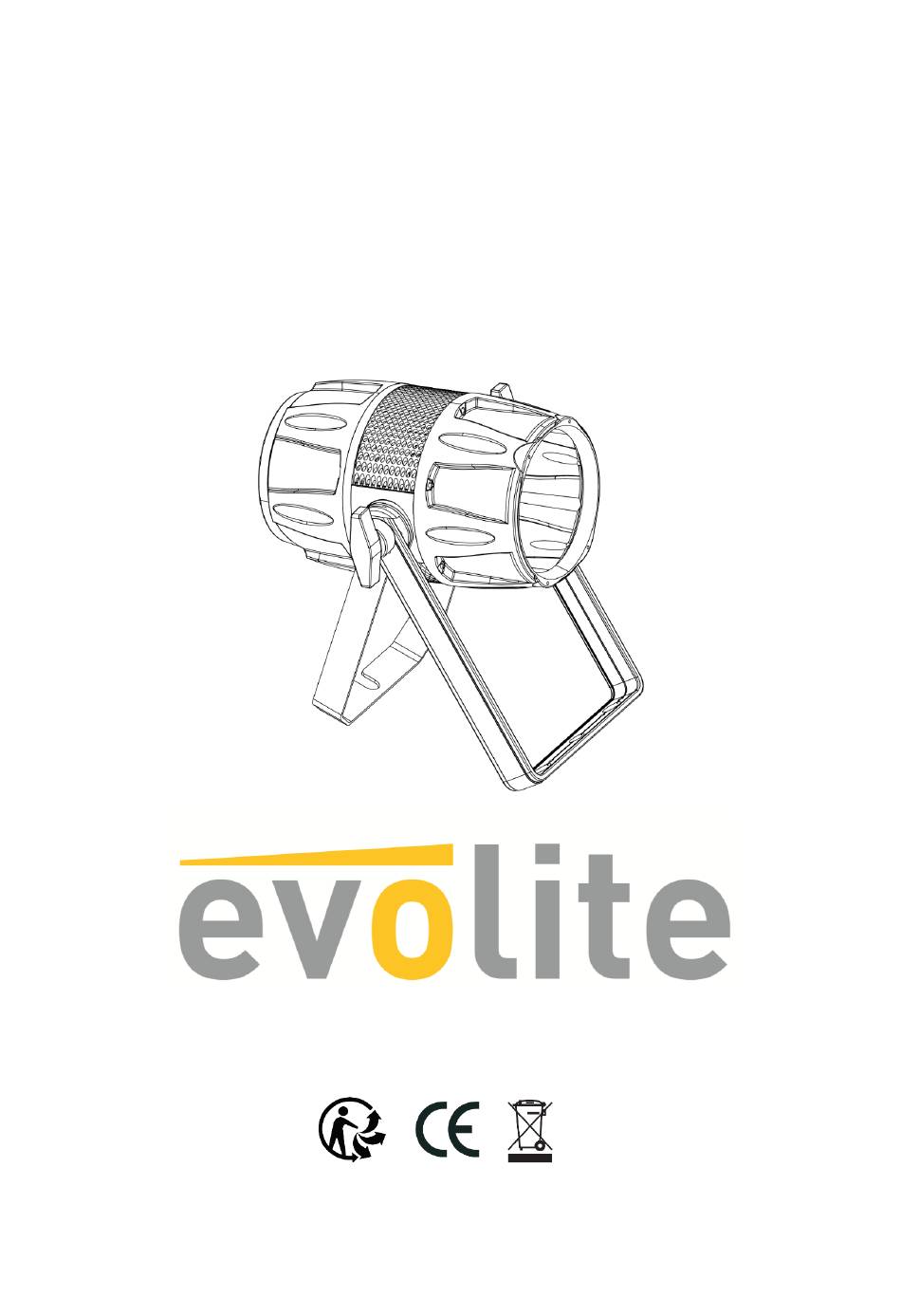

- Page 1 PARCOB 150 RGBW IP 150W LED RGBW 4in1 ip65 projector User manual / Mode d’emploi PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
- Page 2 L’extérieur de l’appareil peut devenir très chaud. Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C. ATTENTION ! Risque d’incendie. Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil en fonctionnement. PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
- Page 3 Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle. Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
-
Page 4: Description Du Produit
Introduction Toutes nos félicitations pour l’achat de ce projecteur evolite. Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat d’une fabrication soignée et suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes européennes en vigueur. -
Page 5: Installation
Installation o Accroche Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement. -
Page 6: Connexion Dmx
<UP> Navigue vers le bas dans la liste des menus ou diminue la valeur numérique d’une fonction <DOWN> Active le menu actuellement affiché ou définit la valeur actuellement sélectionnée <ENTER> PARCOB 150 RGBW IP Manual Ver. 1.00 Page... - Page 7 White 000-255 3000K/3500K/4500K/5500K/7500K Display Display Reverse Reverse Normal Normal Display Display off Backlight after 1 minute Keep the Settings Hold last last status DMX Fail Blackout ManualMode Linear Stage Dimmer Curve Architectural PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
- Page 8 Code: down, down, down, up, down, Reset Passcode down,down, up 11 Service Code: down, up, down, up, down, Calibration Passcode down, down, down. 50 Firmwre V2.3 Operation System Hours xxxHrs Info Temperatur xxx°C Id number PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
- Page 9 GREEN 0%-100% 000-255 BLUE 0%-100% 000-255 WHITE 0%-100% Protocole DMX 6 canaux VALUES FUNCTIONS 6 CH 000-255 MASTER DIMMER 0%-100% 000-255 0%-100% 000-255 GREEN 0%-100% 000-255 BLUE 0%-100% 000-255 WHITE 0%-100% COLOR MACROS PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
- Page 10 101-110 LED OFF 111-170 Pulse Strobing 171-180 LED On 181-240 Random Strobing Slow - Fast 241-255 LED On 000-255 Blinder Mode Channel 0%-100%, RedShift. Override other dimmer channel. Protocole DMX 11 canaux PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
-
Page 11: Color Macros
COLOR MACROS 001~255 Color 1 ~46 DIMMER MODES 000-010 Default to Unit Setting 011-020 Standard 021-040 Stage 041-060 TV 061-080 Architectural 081-100 Theatre 101-120 Stage 2 DIMMER DELAY TIME 0.1Sec. 0.2Sec. 0.3Sec. PARCOB 150 RGBW IP Manual Ver. 1.00 Page... - Page 12 6000HZ 121-130 10000HZ 131-140 Set refresh rate to unit default 141-150 Fan mode silent 151-160 Fan mode smart 161-170 Fan mode max 171-180 Set fan mode to unit default 181-255 No function PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
-
Page 13: Mode Dmx
Ne réagit pas au son o Vérifiez le mode de fonctionnement choisi o Vérifiez qu’il n’y a pas de câble DMX branché sur DMX IN o Tapotez directement sur le microphone pour tester sa réactivité. PARCOB 150 RGBW IP Manual Ver. 1.00 Page... -
Page 14: Caractéristiques Techniques
Caractéristiques techniques Modèle PARCOB 150 RGBW IP Voltage 110V- 250V / 50-60Hz Consommation: 150W LEDs 1x 150 Watts RGBW 4in1 Poids net 3.5 kg 307 x 234 x 247 mm Dimensions PARCOB 150 RGBW IP Manual Ver. 1.00 Page... - Page 15 The fixture becomes hot during use and remains hot 10 min after use . Do not touch the unit. WARNING ! Fire Hazard! Keep flammable materials away from the fixture. Do not operate the fixture with ambient temperature over 40°C. PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
-
Page 16: Device Description
DANGER ! Safety Hazard. Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended. - Page 17 1: Menu 2: Pressure valve 3: DMX IN/ DMX OUT 4: POWER IN/POWER OUT PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
-
Page 18: Dmx 512 Connection
DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture to another Connection with the mains. The earth has to be connected. The device must only be connected with an electric installation carried out in compliance with IEC standards. PARCOB 150 RGBW IP Manual Ver. 1.00 Page... -
Page 19: Control Panel
Program 2 Speed 000-255 Auto Program 3 ..Program 17 MIXED Color Off 000-005 ColorMacro 006-255 Color1~46 Stand Dimmer 000-255 Alone Strobe 0~30Hz 000-255 Green 000-255 Manual 000-255 Blue White 000-255 3000K/3500K/4500K/5500K/7500K PARCOB 150 RGBW IP Manual Ver. 1.00 Page... - Page 20 10000Hz Code: down, down, down, up, down, Reset Passcode down,down, up 11 Service Code: down, up, down, up, down, Calibration Passcode down, down, down. 50 Firmwre V2.3 System Operation Info Hours xxxHrs PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
-
Page 21: Dmx Mode
VALUES FUNCTIONS 4 CH 000-255 RED 0%-100% 000-255 GREEN 0%-100% 000-255 BLUE 0%-100% 000-255 WHITE 0%-100% 6 DMX Channels: VALUES FUNCTIONS 6 CH 000-255 MASTER DIMMER 0%-100% 000-255 0%-100% 000-255 GREEN 0%-100% PARCOB 150 RGBW IP Manual Ver. 1.00 Page... -
Page 22: Dmx Channels
031-090 091-100 LED ON 101-110 LED OFF 111-170 Pulse Strobing 171-180 LED On 181-240 Random Strobing Slow - Fast 241-255 LED On 000-255 Blinder Mode Channel 0%-100%, RedShift. Override other dimmer channel. PARCOB 150 RGBW IP Manual Ver. 1.00 Page... - Page 23 Blinder Mode Channel 0%-100%, RedShift. Override other dimmer channel. COLOR MACROS 001~255 Color 1 ~46 DIMMER MODES 000-010 Default to Unit Setting 011-020 Standard 021-040 Stage 041-060 061-080 Architectural 081-100 Theatre 101-120 Stage 2 DIMMER DELAY TIME 0.1Sec. PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
- Page 24 1400HZ 071-080 1500HZ 081-090 2500HZ 091-100 4000HZ 101-110 5000HZ 111-120 6000HZ 121-130 10000HZ 131-140 Set refresh rate to unit default 141-150 Fan mode silent 151-160 Fan mode smart 161-170 Fan mode max PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
- Page 25 Clean with soft cloth using normal glass cleaning fluid. Always dry the parts carefully. Clean the external optics at least every 20 days. PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
-
Page 26: Troubleshooting
Check microphone to see if it is good by tapping the microphone. Technical Specifications Model PARCOB 150 RGBW IP Voltage 110V- 250V / 50-60Hz Power consumption: 150W 1x 150 Watts RGBW 4in1 Weight 3.5 kg 307 x 234 x 247 mm Dimensions PARCOB 150 RGBW IP Manual Ver. 1.00 Page... - Page 27 Importé par / Imported by EVOLITE – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62 PARCOB 150 RGBW IP Manual Ver. 1.00 Page...
