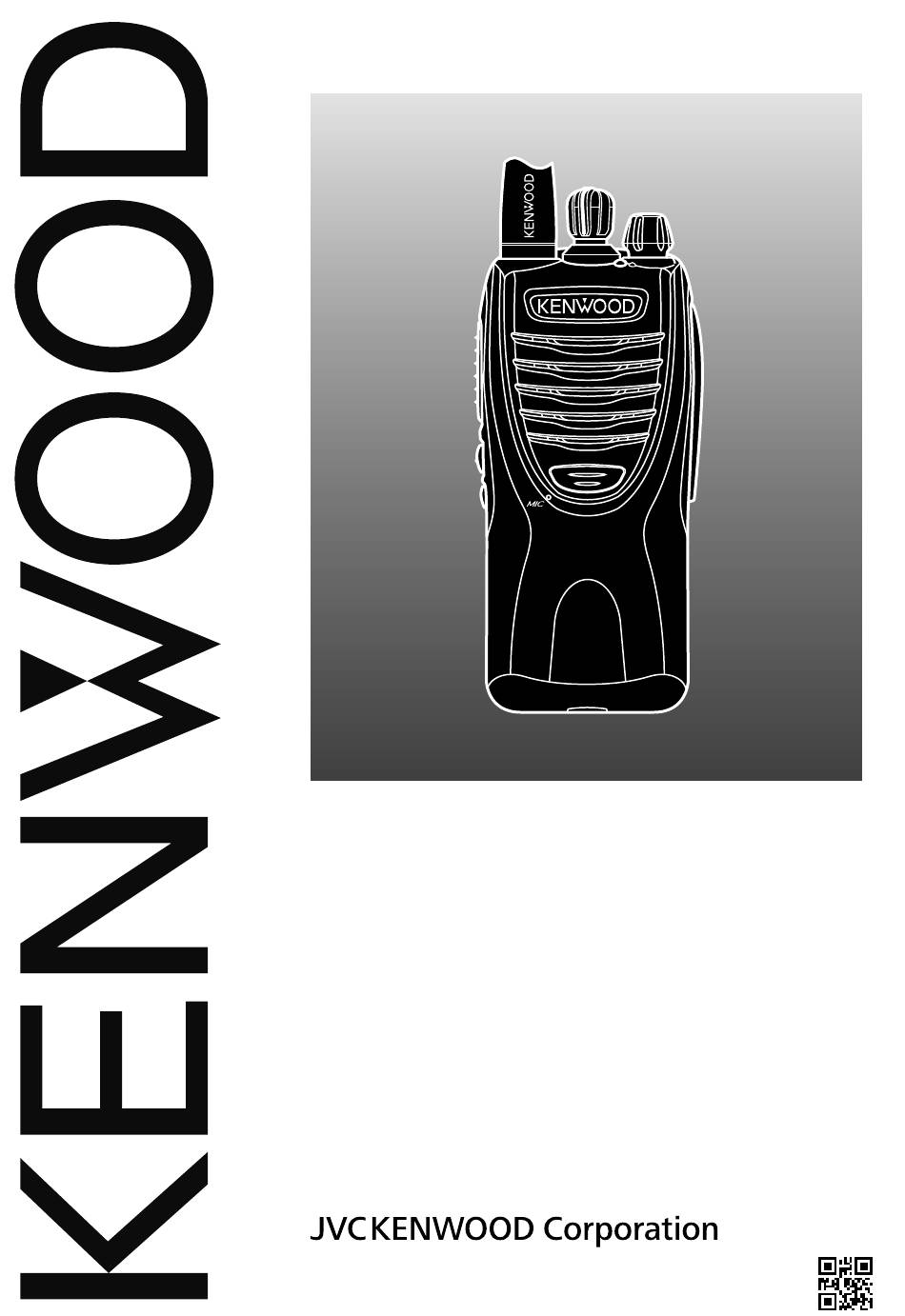

- Page 1 INSTRUCTION MANUAL VHF FM TRANSCEIVER TK-2307 UHF FM TRANSCEIVER TK-3307 B62-2317-20 (C)
- Page 2 Safety: It is important that the operator is aware of, and understands, hazards common to the operation of any transceiver. Firmware Copyrights The title to and ownership of copyrights for firmware embedded in KENWOOD product memories are reserved for JVC KENWOOD Corporation. © 2016 recauTions •...
- Page 3 Turn the transceiver power off in the following locations: • In explosive atmospheres (inflammable gas, dust particles, metallic powders, grain powders, etc.). • While taking on fuel or while parked at gasoline service stations. • Near explosives or blasting sites. •...
- Page 4 Information concerning the battery pack: The battery pack includes flammable objects such as organic solvent. Mishandling may cause the battery to rupture producing flames or extreme heat, deteriorate, or cause other forms of damage to the battery. Please observe the following prohibitive matters.
- Page 5 • Use only the specified charger and observe charging requirements! If the battery is charged in unspecified conditions (under high temperature over the regulated value, excessive high voltage or current over regulated value, or with a remodeled charger), it may overcharge or an abnormal chemical reaction may occur.
- Page 6 • Do not touch a ruptured and leaking battery! If the electrolyte liquid from the battery gets into your eyes, wash your eyes with fresh water as soon as possible, without rubbing your eyes. Go to the hospital immediately. If left untreated, it may cause eye-problems.
-
Page 7: Table Of Contents
CONTENTS UNPACKING AND CHECKING EQUIPMENT ......1 PREPARATION ............2 ORIENTATION ............6 PROGRAMMABLE AUXILIARY FUNCTIONS......7 BASIC OPERATIONS ..........9 VOICE OPERATED TRANSMISSION (VOX) ....... 10 BACKGROUND OPERATIONS ........11 UNPACKING AND CHECKING EQUIPMENT Carefully unpack the transceiver. If any of the items listed below are missing or damaged, file a claim with the carrier immediately. -
Page 8: Preparation
PREPARATION NSTALLING EMOVING THE PTIONAL ATTERY ◆ Do not short the battery terminals or dispose of the battery by fire. Never attempt to remove the casing from the battery pack. ◆ 1 Align the battery pack with the back of the transceiver, then press the battery pack and transceiver firmly together until the release latch on the base of... - Page 9 NSTALLING THE NTENNA Screw the antenna into the connector on the top of the transceiver by Antenna holding the antenna at its base and turning it clockwise until secure. Note: The antenna is neither a handle, a key ring retainer, nor a speaker/ microphone attachment point.
- Page 10 NSTALLING THE OVER OVER THE PEAKER ICROPHONE ACKS If you are not using a speaker/ microphone, install the cover over the speaker/ microphone jacks using the supplied M2.6 x 7 mm screw. Note: To keep the transceiver water resistant, you must cover the speaker/ microphone jacks with the supplied cover.
- Page 11 HARGING THE ATTERY PTIONAL ATTERY HARGER The battery pack is not charged at the factory; charge it before use. ATTENTION: Always switch OFF a transceiver equipped with a battery pack before inserting the transceiver into the charger. 1 Plug the AC adapter cable into the jack located on the rear of the charger.
-
Page 12: Orientation
ORIENTATION Antenna Battery pack Channel selector Rotate to change the operating channel. • Channel Annunciation: When changing channels, the transceiver will announce the newly selected channel number. (This can be deactivated by your dealer.) LED indicator For the LED indicator status, refer to page 9. Power switch/ Volume control Turn clockwise to switch ON the transceiver. -
Page 13: Programmable Auxiliary Functions
PROGRAMMABLE AUXILIARY FUNCTIONS Your dealer can program the Side 1 and Side 2 keys each with one of the following functions. ■ None No function has been programmed. ■ Autodial DTMF Autodial allows you to make a private call to another party. - Page 14 ■ Scan Press this key to start scanning the transceiver channels. ■ Scan + Temporary Delete Press this key to start scanning the transceiver channels. When Scan pauses at an undesired channel, you can remove that channel from the scanning sequence by pressing and holding this key for 3 seconds.
-
Page 15: Basic Operations
BASIC OPERATIONS 1 Turn the Power switch/ Volume control clockwise to switch the transceiver power ON. • A beep sounds if enabled by your dealer. 2 Press the key programmed with the Monitor or Squelch Off function to hear background noise, then rotate the Power switch/ Volume control to adjust the volume. -
Page 16: Voice Operated Transmission (Vox)
VOICE OPERATED TRANSMISSION (VOX) VOX operation allows you to transmit hands-free. This feature must first be activated by your dealer, and can only be used if you are using a supported headset. To activate VOX and set the VOX Gain level, perform the following steps: 1 Connect the headset to the transceiver . -
Page 17: Background Operations
BACKGROUND OPERATIONS (TOT) IMER The Time-out Timer prevents callers from using a channel for an extended duration. If you continuously transmit for the duration programmed by your dealer (default is 1 minute), transmission will stop and an alert tone will sound. To stop the tone, release the PTT switch. - Page 18 IGNALING ■ QT/ DQT/ DTMF The Encoder/Decoder function uses QT/ DQT to segregate talk groups, so users only hear calls from their own group. A DTMF PTT ID is included for dispatch operations or simple remote control applications. The DTMF decode capabilities include Selective Call ID, Transpond with ID, “Wild Card”...
- Page 19 使用说明书 VHF 调频手持对讲机 TK-2307 UHF 调频手持对讲机 TK-3307...
- Page 20 鸣谢惠购 感谢您购买 KENWOOD 产品用于陆上移动无线电通信。 用户注意事项 ◆ 政府法律禁止在政府控制的区域内使用未经当局许可的无线电发 射机。 ◆ 非法使用将会受到罚款或监禁处罚。 ◆ 只能由有资格的技术人员进行维修。 安全性 : 操作人员应该知道并了解对讲机操作的一般危险。 产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE) ○ ○ ○ ○ ○ ○ 框架 × ○ ○ ○...
- Page 21 注意事项 • 对讲机和电池组潮湿时请勿对其充电。 • 对讲机和电池组之间应确保无金属物品。 • 请勿使用非 KENWOOD 指定的选件。 • 如果压铸件或对讲机的其他部件损坏，请勿接触损坏的部件。 • 如果耳机连接到对讲机上，请减小对讲机的音量。当打开静噪时， 一定要注意音量。 • 靠近各种机械和机器时，请勿将麦克风电缆挂在颈部周围，因为机 械和机器可能会使电缆缠住。 • 请勿将对讲机放置在不稳定的表面上。 • 应确保天线的末端不会碰到您的眼睛。 • 对讲机长时间发射时，散热器和底座会变热。更换电池组时，请勿 接触这些位置。 • 请勿将对讲机浸入水中。 • 安装选购附件时，一定要关闭对讲机的电源。 • 充电器是将装置与交流电源线断开的设备。应随时提供交流插头。...
- Page 22 在下列场合要关闭对讲机的电源： • 爆炸性的大气中时（易燃气体、尘粒、金属粉末、谷物粉末等） 。 • 加油时或停在加油站时。 • 靠近爆破场所时。 • 乘飞机时。 （对讲机的使用必须遵循空乘人员提供的管制条例。 ） • 贴有关于无线电设备的限制或警告的场合，包括但不限于医疗设 施。 • 使用心脏起搏器的人员的附近。 • 请勿因任何理由拆卸或改装对讲机。 • 汽车正在行驶时，请勿将对讲机放在安全气囊上或其附近。安全 气囊展开时，对讲机可能会弹出，击中驾驶员或乘客。 • 当接触天线端或天线罩露出的任何金属部件时，请勿发射。此时 发射可能会引起高频灼伤。 • 如果对讲机发出异常气味或冒烟，请立即关闭对讲机的电源，从 对讲机中取出电池组，并与 KENWOOD 经销商联系。 • 驾车时使用对讲机可能违反交通方面的法律。请查阅并遵守您所 在地区的驾车法规。 • 请勿将对讲机暴露于极热或极冷的气候条件下。 • 请勿将电池组（或电池盒）与金属物体放在一起携带，因为金属 物体可能会使电池端子短路。 • 在空气干燥地区操作对讲机时容易产生电荷（静电） 。当在这样 的情况下使用耳机附件时，可能会使对讲机通过耳机与您的耳朵...
- Page 23 有关电池组的信息 : 电池组中含有易燃物，例如有机溶剂。误操作会使电池破裂着火或过热、 品质下降，或使电池产生其他形式的损坏。请遵守下面的禁止事项。 请勿拆卸或改造电池！ • 电池组有避免危险的安全功能和保护电路。如果安全功能和保护 电路严重受损，电池可能生热、冒烟、破裂或着火。 请勿使电池短路！ • 请勿用任何形式的金属（例如纸夹或铁丝）连接 +、– 端子。 请勿用装有金属物体（例如铁丝、项链或发夹）的容器携带或保 存电池组。如果电池组短路，就会有过量的电流流过，电池可能 生热、冒烟、破裂或着火。它也会使金属物体变热。 请勿焚烧电池或给电池加热！ • 如果绝缘体熔化，通气孔或安全功能就会损坏，电解液起火，电 池可能会生热、冒烟、破裂或着火。 请勿将电池放置在火、炉或其他发热器附近（达到 80°C 以上的 • 区域）！ 如果聚合物隔板因高温而熔化，单体电池内就会发生内部短路， 电池可能会生热、冒烟、破裂或着火。 请勿将电池组浸入水中或用其他手段使它受潮！ • 如果电池变得潮湿，使用前请先用干毛巾将其擦干。如果电池的 保护电路损坏，电池就会以大电流（或高电压）充电，就会发生 异常的化学反应。电池可能会生热、冒烟、破裂或着火。 请勿在明火附近或在直射的阳光下对电池充电！ • 如果电池的保护电路损坏，电池就会以大电流（或高电压）充电 ， 就会发生异常的化学反应。电池可能会生热、 冒烟、 破裂或着火。 请只使用指定的充电器并按充电要求充电！ •...
- Page 24 请勿使电池受剧烈的震动或将电池扔来扔去！ • 冲击会使电池漏液、生热、冒烟、破裂和 / 或着火。如果电池 的保护电路损坏，电池就会以异常电流（或电压）充电，就会发 生异常的化学反应。 如果电池组出现任何形式的损坏，都请勿使用电池组！ • 否则电池可能会生热、冒烟、破裂或着火。 请勿直接在电池上焊接！ • 如果绝缘体熔化、通气孔或安全功能损坏，电池可能会生热、冒 烟、破裂或着火。 请勿将电池的极性（和端子）接反！ • 极性接反对电池充电，可能会发生异常的化学反应。在某些情况 下，刚放电时可能会出现不希望的大电流。电池可能会生热、冒 烟、破裂或着火。 请勿反充或反接电池！ • 电池组有正极和负极。如果电池组与充电器或工作设备没有平稳 连接，请勿对电池加力 ; 请检查电池的极性。如果电池组与充 电器接反，它将反充并产生异常的化学反应。电池可能会生热、 冒烟、破裂或着火。 请勿接触破裂并漏液的电池！ • 如果电池的电解液进入眼中，请尽快用清水冲洗眼睛，请勿揉搓 眼睛。请立即去医院。如果不及时处理，可能会导致眼部问题。 电池的充电请勿超过规定的时间！ • 如果即使规定的时间已过， 但电池组仍未结束充电， 请停止充电。 电池可能会生热、冒烟、破裂或着火。 请勿将电池组放入微波容器或高压容器中！ • 否则电池可能会生热、冒烟、破裂或着火。 让破裂并漏液的电池组远离明火！...
-
Page 25: 开箱和设备检查
目录 开箱和设备检查 ..............1 准备工作 ................2 介绍 ..................6 可编程辅助功能 ..............7 基本操作 ................9 声控发射（VOX）............10 后台操作 .................11 开箱和设备检查 请小心打开对讲机包装。如果发现任何物品丢失或损坏，请立即 向送货人提交索赔书。 随机附件 • 天线 ..........1 • 扬声器/麦克风插孔盖 ........1 • 扬声器/麦克风锁定架 ........1 • 皮带夹（KBH-10） ........1 • 螺丝组 • M2.6 x 7 mm（黑色） ........1 • M3 x 8 mm ..........2 •... -
Page 26: 准备工作
准备工作 安装/取下（选购的）电池组 ◆ 勿使电池端子短接或将电池放入火中。 ◆ 请勿试图从电池组上取下外壳。 1 将电池组与对讲机背面对准，然 后压紧电池组与对讲机直到对讲 机底部的释放栓锁住。 2 要取下电池组，打开对讲机底部 的安全栓，然后按下安全栓下面 的释放栓。 3 按下释放栓时，将电池组从对讲 机上拉出。... - Page 27 安装天线 拿住天线底部，按顺时针方向将天线 旋入对讲机顶部的连接器中，直到旋 天线 紧为止。 注：天线不能作为手柄、钥匙环系留处， 以及扬声器/麦克风附挂点。否则会损坏 天线或降低对讲机性能。 安装皮带夹 如有必要，用两个随附的M3 x 8 mm螺丝 安装固定皮带夹。 注：如果未安装皮带夹，在连续发射或对 讲机放置在热的环境中时，皮带夹安装处 可能会变热。 皮带夹 安装皮带夹时，请勿使用用于螺丝松动的胶，胶可能会损坏对讲机。胶中 含有的丙烯酸酯可能会使对讲机后面板破裂。...
- Page 28 安装扬声器/麦克风插孔盖。 如果不使用扬声器/麦克风，使用随附 的M2.6 x 7 mm螺丝安装扬声器/麦克 风插孔盖。 注：要保持对讲机防水，务必使用随附 的盖子盖住扬声器/麦克风插孔。 扬声器/麦克风插孔盖 安装选购的扬声器/麦克风（或头戴式耳机） 1 将扬声器/麦克风（或头戴式耳机） 插头插入扬声器/麦克风插孔。 2 使用随附的M2.6 x 7 mm螺丝固定锁 定架。 注：使用扬声器/麦克风时，对讲机不 能完全防水。 扬声器/麦克风锁定架...
- Page 29 电池组充电（选购的电池充电器） 电池组出厂前未充电，使用前请充电。 注意：插入对讲机至充电器前，应一直关闭对讲机。 1 将交流适配器电缆插入充电器后部 的插孔上。 2 插入交流适配器至交流插座内。 3 将电池组或配有电池组的对讲机滑 入充电器的充电槽内。 • 确保电池组的金属接点与充电器端 子牢固配对。 • 指示灯亮红灯，充电开始。 充电槽 指示灯 4 充电完成时，指示灯亮绿灯。从充电器充电槽内取出电池组或 对讲机。 • 电池组充电时间约3小时。 • 充电器长期不用时，从交流插座内拔出交流适配器。 注： ◆ 指示灯红灯闪烁时，表明电池组故障或电池组接点未与充电器接点正 确配对。 ◆ 充电时，环境温度应为5˚C ~ 40˚C之间。在超出该温度范围的环境下充 电，会造成充电不充分。 ◆ 即使电池组正确充满电，但使用时间仍然减少时，说明电池组寿命结 束。更换电池组。...
- Page 30 介绍 天线 电池组 频道选择器 旋转改变工作频道。 • 语音通知：改变频道时，对讲机会通知新选择的频道编号。（可 由经销商激活。） LED指示灯 有关LED指示灯状态，请参见第9页。 电源开关/音量控制旋钮 顺时针转动打开对讲机电源。要关闭对讲机，逆时针转动直到 出现咔哒声。请旋转调节音量。 PTT（按下讲话）开关 按住不放，然后对着麦克风讲话，进行发射。 侧面键1{参见第7页} 按下启动可编程功能。 侧面键2{参见第7页} 按下启动可编程功能。 扬声器/麦克风插孔 将扬声器/麦克风或头戴式耳机插入该插孔。...
-
Page 31: 可编程辅助功能
可编程辅助功能 经销商可以为侧面键1和侧面键2编程下列辅助功能之一。 ■ 无 无功能。 ■ 自动拨号 DTMF自动拨号使您可对另一方进行单独呼叫。 ■ 紧急报警键 按住此键不放，进入紧急模式。紧急模式用于执行紧急动作。 ■ 键盘锁定 按住此键不放1秒钟，锁定/解锁对讲机键。 ■ 按键锁定（带状态存储） 该操作与键盘锁定相同，除了以下情况：当关闭然后打开对讲 机电源时，这些键盘保持锁定状态。无状态存储时，如果关闭 然后打开对讲机电源，键盘锁定功能将被取消。 ■ 单独工作人员 单独工作人员是一种紧急功能，当您进入危险环境（如火灾或 隧道）时，可使用该功能。 ■ 监听 按该键，停用信令（QT/DQT, FleetSync信令等）。再按该键 返回到正常操作。 ■ 瞬时监听 按住该键不放，停用信令（QT/DQT, FleetSync信令等）。松 开该键返回到正常操作。 ■ 扫描 按该键启动扫描对讲机频道。 ■ 扫描+暂时删除 按该键启动扫描对讲机频道。当扫描在不想要的频道上暂停 时，可按住该键不放3秒钟，以便从扫描序列中删除该频道。 ■... - Page 32 ■ 静噪取消 按下该键听到背景噪声。再按该键返回到正常操作。 ■ 瞬时静噪 按住该键不放，听到背景噪声。松开该键返回到正常操作。 ■ 脱网通信 脱网通信功能允许您不使用中继器直接与其他对讲机通信。 ■ 暂时删除 当扫描在不想要的频道上暂停时，可按该键不放1秒钟，从扫 描序列中删除该频道。 ■ 低发射功率 每一频道都被编程为高或低发射功率。在高发射功率频道上， 按该键改变发射功率为低功率（不能改变设置为低发射功率的 信道而使用高功率）。...
-
Page 33: 基本操作
基本操作 1 按顺时针方向转动电源开关/音量控制旋钮，打开对讲机电源。 • 如果经销商设置了提示音的话，会发出一声哔音。 2 按下编程为监听或静噪取消功能的按键收听背景噪音，然后旋 转电源开关/音量控制旋钮调节音量。 3 转动频道选择器选择所需的频道。 • 当接收到适当的信号时，会从扬声器听到声音。 4 要发出呼叫，按住PTT开关，然后对着麦克风使用正常声调讲 话。 • 请保持麦克风距离嘴唇大约3到4厘米。 5 放开PTT开关切换到接收状态。 注：电池组电压过低时，会停止发射，并响起警告音。 LED指示灯状态 指示灯颜色 含义 亮红灯 发射 亮绿灯 接收呼叫 闪红灯 发射时电池电力不足 闪绿灯 扫描 闪橙色灯 接收编码呼叫（FleetSync信令等） 闪红灯/橙色灯 所选频道未编程，不能使用。... -
Page 34: 声控发射（Vox
声控发射（VOX） 声控发射功能可使您无需用手就能进行发射。该功能必须首先 由经销商启动。要使用此功能，必须使用对讲机所支持的头戴 式耳机。 要启动声控发射功能以及设定VOX增益电平，请按照下列步骤进 行： 1 将头戴式耳机与对讲机连接。 • 如果不将头戴式耳机与对讲机的接线插孔连接，就不能启动声控 发射功能。 2 先关闭对讲机电源，打开对讲机电源时，按住侧面键1。 3 继续按住侧面键1直至发出提示音。 • LED指示灯点亮为橙色。 • 放开侧面键1时，对讲机广播VOX增益电平。 4 按下侧面键1增大VOX增益电平，按下侧面键2减小VOX增益电 平。 • VOX增益可以在第1级和第10级以及OFF（关）之间调节。 • 调节增益电平时，对讲机广播VOX增益电平。如果选择OFF（关）， 会发出一声提示音。 5 按下PTT开关存储设置。 • 响起一声提示音。 • 对讲机广播新的VOX增益电平。 6 关断对讲机电源，并且再次打开启动声控发射功能。 注：在声控发射功能打开并且VOX增益设定比较高、比较灵敏的等级 时，如果将头戴式耳机与对讲机连接，则较强的接收信号可能会引起 对讲机开始发射。... -
Page 35: 后台操作
后台操作 超时定时器（TOT） 超时定时器会防止呼叫方占用频道时间过长。如果连续发射超过 经销商设定的编程时间（出厂时间设定为1分钟），对讲机会停止 发射并且响起警告音。要停止警告音，请放开PTT开关。 电池省电 当经销商启动电池省电功能时，该功能会在5秒钟内不出现信号 以及无操作情况下减少使用的电量。接收信号或进行操作时，电 池省电关闭。 注：处于电池省电状态时，如果接收到的QT/DQT信号与对讲机中设置 的QT/DQT亚音/代码不匹配，则LED可能闪烁绿色。 低电量警告 操作对讲机时，低电量报警会在电池需要再充电或更换的情况下 每隔30秒响一声警告音，且LED指示灯闪烁红色。 繁忙信道锁定（BCL） 启用该功能时，可以防止干扰正与您使用同一频道的其他电台。 按PTT开关会使警告音响起并且对讲机不会发射。放开PTT开关 能停止警告音。 注：使用QT、DQT、DTMF或FleetSync信令时，请向经销商咨询关于 BCL功能的解释。... - Page 36 信令 ■ QT/ DQT/ DTMF 编码器/解码器功能采用QT/ DQT隔离通话群，因此用户只听到 来自其自己组的呼叫。 DTMF PTT ID用于调度操作或简单遥控应用。 DTMF解码功能包括选择呼叫ID、使用ID自动应答功能、“通配 符”组呼和无线电遥毙。 ■ FleetSync 利用KENWOOD的FleetSync数字信令协议，该对讲机具有用于可 控调度操作的PTT ID和选择呼叫功能。 对于危险/不利的工作环境，可对侧面键1或侧面键2编程以应 对紧急状态，提示调度员和/或操作员遇到险情。 ■ MDC-1200 内置的MDC信令具有以下功能：PTT ID编码、紧急编码、遥 毙/恢复解码和无线电检查解码。 遥毙 对讲机丢失或被盗时（如果发生），调度员可发射遥毙代码至该 对讲机以禁止发射或发射/接收。可用复活代码解除遥毙。 发射开始/发射结束信号 发射开始/发射结束识别信号被用于接续某些中继器和电话系统。 按下PTT开关传输发射开始识别信号，松开PTT开关传输发射结 束识别信号。...
