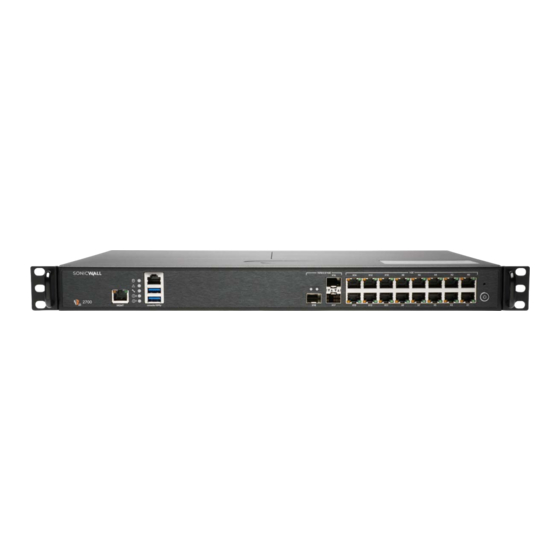

SonicWALL NSa 2700 Installation And Replacement

SonicWall® NSa 2700 Power Supply Installation and
Replacement
This document provides instructions for installing or removing a power supply in
your NSa 2700 network security appliance .
Review the Safety, Regulatory and Legal Information document provided with
the NSa 2700 appliance.
Rear view of NSa 2700 appliance showing power supply locations:
Installing the Power Supply into the Appliance
WARNING: Do not install anything except the NSa 2700 Power Supply
into the NSa 2700 appliance.
To install a new NSa 2700 Power Supply:
1 Using a Phillips screwdriver, remove the
screw securing the top to the power
supply compartment.
2 Slide the top toward the back of the
appliance and then lift to remove, exposing the
power supply compartment.
3 Remove the thumbscrew holding the bracket and
remove the bracket from the compartment.
4 Plug the cord from the power supply into the
matching interface in the back corner.
5 Place the power supply in the compartment.
6 Secure the bracket with the thumbscrew.
7 Wrap the cord so it lies in the space beside the power supply.
8 Place the top over the compartment, ensuring that the hook on the side
goes into the matching slot, and slide into place. Secure the cover with the
screw.
9 Connect the external power cord to the power supply.
10 Connect the other end of the cord to a power source.
Removing the Power Supply from the Appliance
WARNING: Power supply surfaces can be hot. Handle and store with
care until the surfaces are cool.
1 Remove the screw from the power supply compartment cover and slide the
cover off.
2 Remove the thumbscrew holding the bracket against the power supply.
3 Remove the bracket.
4 Unwrap the cable ties, if present.
5 Unplug the internal power connector.
6 Remove the power supply.
Installation et remplacement du bloc d'alimentation
Ce document indique la marche à suivre pour retirer et installer un bloc
d'alimentation dans votre appareil de sécurité réseau NSa 2700
Consultez les consignes de sécurité et les informations sur la réglementation en
vigueur décrites dans le Guide de prise en main ou le Guide de démarrage
rapide fourni avec l'appareil NSa 2700.
Installation du bloc d'alimentation dans l'appareil
AVERTISSEMENT :
2700 Power Supply
Pour installer un nouveau block d'alimentation pour l'appareil NSa 2700 :
1 À l'aide d'un tournevis cruciforme, enlevez la vis de fixation du
couvercle du compartiment du bloc d'alimentation.
2 Faites glisser le panneau supérieur vers l'arrière de l'appareil, puis soulevez-
le pour l'enlever et ainsi exposer le compartiment du bloc d'alimentation.
3 Enlevez la vis de fixation moletée du support et retirez ce dernier du
compartiment.
4 Branchez le cordon du bloc d'alimentation sur l'interface correspondante
dans le coin arrière.
5 Placez le bloc d'alimentation dans le compartiment.
6 Fixez le support en place avec la vis moletée.
7 Enroulez le cordon pour le placer entièrement dans l'espace situé à côté du
bloc d'alimentation.
8 Placez le panneau supérieur sur le compartiment en veillant à insérer les
crochets latéraux dans les fentes correspondantes et glissez-le en place.
9 Fixez le panneau supérieur en place avec la vis.
10 Branchez le cordon d'alimentation externe sur le bloc d'alimentation.
11 Branchez l'autre extrémité du cordon sur une source électrique.
Retrait du bloc d'alimentation de l'appareil
AVERTISSEMENT : Les surfaces du bloc d'alimentation peuvent être
chaudes. Manipulez et entreposez l'appareil avec soin jusqu'à ce que
les surfaces soient froides.
1 Enlevez la vis du couvercle du compartiment du bloc
d'alimentation et faites glisser le couvercle pour l'enlever.
2 Enlevez la vis moletée qui maintient le support contre le bloc
d'alimentation.
3 Enlevez le support.
4 Enlevez les serre-câbles, le cas échéant.
5 Débranchez le connecteur de l'alimentation interne.
6 Retirez le bloc d'alimentation.
Netzteil-Installation und Austausch
Dieses Dokument enthält Anweisungen für die Installation und Entfernung eines
Netzteils in Ihrer NSa 2700
Lesen Sie alle Sicherheits- und Regulierungsinformationen im
Installationshandbuch, das Ihrem NSa 2700-Gerät beiliegt.
Installieren eines Netzteils in der Appliance
.
WARNUNG: Setzen Sie nichts außer dem NSa
2700
Appliance ein.
N'INSTALLEZ AUCUN autre équipement que le NSa
2700
dans l'appareil NSa .
Network Security Appliance.
2700 -Netzteil in die NSa
