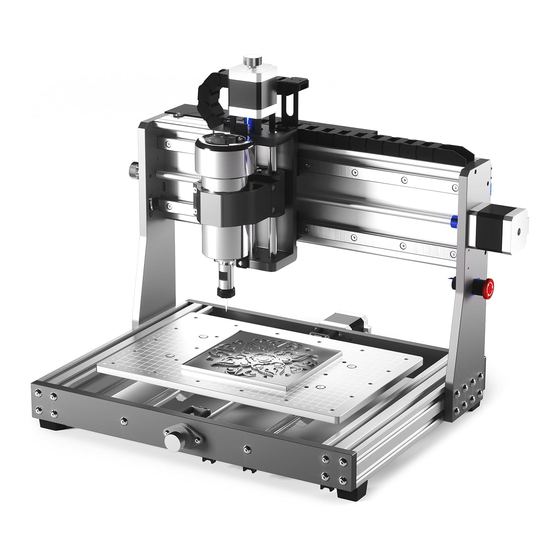

Genmitsu 3020-PRO MAX CNC User Manual

Cnc router

Hide thumbs Also See for 3020-PRO MAX CNC:

Installation manual (108 pages)

Table Of Contents

Available languages

Quick Links

Download this manual

Genmitsu

Contents / Inhalt

English

01 - 27

Deutsch

28 - 55

3020-PRO MAX CNC Router

3020-PRO MAX CNC Fräs- und Graviergerät

v1.0 Dec.2021

Table of Contents

Need help?

Do you have a question about the 3020-PRO MAX CNC and is the answer not in the manual?

Questions and answers

Summary of Contents for Genmitsu 3020-PRO MAX CNC

Page 1 Genmitsu Contents / Inhalt 3020-PRO MAX CNC Router English 01 - 27 3020-PRO MAX CNC Fräs- und Graviergerät Deutsch 28 - 55 v1.0 Dec.2021...
Page 2 Welcome Disclaimer Specifications 1 – Unboxing 2 – Mechanical Assembly 3 – Wiring 4 – Software & Drivers CE and Safety Certificates of Compliance...
Page 3 Thank you for purchasing the Genmitsu 3020-PRO MAX CNC Router from SainSmart. Included in your package is a pre-loaded USB Stick, on this you will find: ● PDF version of this manual ● Windows USB Driver ● GrblControl/Candle software for Windows ●...
Page 4 Always place the CNC Machine on a stable surface. ● The SainSmart Genmitsu CNC Machine is supplied with Switchable Power Supply 230VAC or 115VAC. Never use a different power supply; it may cause malfunctions or damage to the machine. ●...
Page 5 Work Area 300 x 200 x 72mm (11.81 x 7.87 x 2.83inch) Drive System Linear Rail Guide & T nut Screw Control Board Compatibility GRBL 1.1f Stepper Driver A4988 Stepper Motors 42 x 48mm Spindle 300W/12000RPM Accuracy ±0.1mm Power Supply 48V/7.3A CAM Software Candle, Carveco Maker, Easel and more...
Page 6 Spindle with ER11 Tail Base Assembly X-axis/Z-axis Gantry (300W/12000RPM)
Page 7 Electrical Parts List 1 × Spindle Cable 3 × Stepper Motor Cable Controller Board USB Cable (1.5m) USB Flash Disk (4G) Power Supply (48V/7.3A) Offline Controller...
Page 8 Tools/Accessories Parts List Allen Wrench Set 4 x Limit Switch Emergency Stop Switch Cable Protector (2m) (1.5mm, 2mm, 2.5mm, (60cm) with Cable (60cm) 3mm, 4mm, 5mm) 2 x Cable Tie Laser Mount 4 x Clamp Cleaning Brush (33mm) (14*87*2mm, 17*88*2mm) 10 ×...
Page 9 Screws/Other Parts List 4 x M5*10 Screw 16 x M5*25 Screw 4 x M5 T Slot Nut 4 x M2.5*10 Screw 2 x M2.5*12 Screw...
Page 10 Optional Accessories (Not Included) 2PCS T-Track EM10B, 1/8" Shank, EM03A, 1/8" Shank, 5.5W Fixed Focus Mini Hold Down Single Flute Ball Nose Chromatic End Mill Laser Module Clamp Kit V-Groove CNC Cutter Cutter Set Scan QR codes to learn more...
Page 11 Part 2 - Mechanical Assembly Before we begin, place your 3020-PRO MAX CNC Base on a flat and level surface. Step 1: Install the X-Axis/Z-Axis Gantry Base Assembly X-axis/Z-axis Gantry 16 x M5*25 Screw Please align the grantry holes with the nut holes on both sides of the Y axis. Insert the M5*25 Screw, adjust the gantry position and make sure that the gantry is perpendicular to the platform, then tighten the screws.
Page 12 Step 2: Install the Limit Switches What you will need 4 x M2.5*10 Screw 2 x M2.5*12 Screw 3 x Limit Switch (60cm) Align the X-axis, Y-axis and Z-axis limit switches with the screw holes and tighten the M2.5 Screws. For the Y axis one, please use the M2.5*12 Screw, for the X axis and Z axis, use the M2.5*10 Screws.
Page 13 Step 3: Install the Emergency Stop Switch Emergency Stop Switch with Cable (60cm) Put the emergency stop switch through the round hole of the vertical plate, install the emergency stop switch spacer on the other side of the round hole of the vertical plate, and tighten the emergency stop switch nut. Emergency Stop Switch Nut Emergency Stop...
Page 14 Step 4: Install the Control Board Controller Board 4 x M5*10 Screw 4 x M5 T Slot Nut 1. Place the M5 T Slot Nut into the Y axis profile. 2. Align the Control Board with the nut hole, tighten the M5*10 Screws into the hole and adjust the control board position, then tighten the screw.
Page 15 Step5: Install the Spindle What you will need Spindle with ER11 Tail (300W/12000RPM) 1. Loosen the M5 Hex Screws of the spindle motor holder. 2. Insert the spindle into the spindle motor holder, tighten the M5 Hex Screws, adjust the spindle height so it sits about centered in the holder, and then tighten the screw.
Page 16 Completed View...
Page 17 Tips Clamps Installation View For good measure, lubricate the lead screws and guide rails for each axis. This will reduce running noise and extends the lifespan of your CNC.
Page 18 Reset 5V Out Z-Probe Offline Controller Limit Switch USB Interface Power Switch Laser Emergency Stop Z-axis Motor Y1-axis Motor Y2-axis Motor X-axis Motor -Spindle+ -Power Supply+...
Page 19 1. Connect the Limit Switches: Plug the X, Y, Z limit switch cable into X-, Y-, Z- port of the control board. There is a spare Z-limit switch for replacement. X-axis limit Y-axis limit Z-axis limit...
Page 20 2. Connect the Stepper Motors: Plug the X, Y, Z motor cables into the X- Motor, Y-Motor and Z-Motor port. (There are two ports for connecting the Y axis motor, one is reserved for a Rotary 4th axis, you can plug into either Y axis port.) Z-axis Motor X-axis Motor Y-axis Motor Z-axis Motor X-axis Motor...
Page 21 3. Connect the Spindle Motor: Connect the Z-axis motor cable to the extension cable, and then plug the other end of the extension cable into the Spindle+ and Spindle- and then tighten the screws. Red - Red Black - Black Spindle - Spindle +...
Page 22 Connect the Emergency Stop Switch: Insert the emergency switch cable into the E-stop port of the motherboard and check whether the emergency stop switch is in the disconnected state. (Note: Pushing the button will trigger an emergency stop. The button will stay engaged once pushed. The button can only be released when twisted clockwise. This prevents double pushing the button from releasing the trigger.) Connect the Power Supply: Connect the power red cable to the Power+ port and the black cable to the Power- port.
Page 23 Part 4 - Software & Drivers 1. Install the driver ( software Driver CH340SER.exe )
Page 24 2. To Determine your Machine's COM port: • Windows XP: Right click on "My Computer", select "Manage", select "Device Manager". • Windows 7: Click "Start" Right click "Computer" Select "Manage" Select "Device Manager" from left pane. • In the tree, expand "Ports (COM & LPT)" •...
Page 25 3. Open Grblcontrol software(software Grblcontrol GrblControl.exe) choose the correct port...
Page 26 • Console window print ” [CTRL+X] < Grbl 1.1f ['$' for help]” If the connection is successful. • Console window print ” Serial port error 1: No such file or directory “ indicate that the connection is failed. successful unsuccessful...
Page 27 • Grblcontrol Use The spindle speed: It does not represent the actual speed, and it represents the ratio. And this percentage is not linear. 100 = 100/1000 spindle 1000 = 1000/1000 100% max on/off 100% The X Y Z axis jog...
Page 28 • Tool setting spindle should be on when moving the bits zero XY zero Z Use the jog to move the milling cutter. Then click button zeroXY and zeroZ. Open the G-code file Start working End...
Page 29: Table Of Contents
Inhalt Vorwort Sicherheitshinweise Technische Daten 1 – Lieferumfang 2 – Mechanischer Zusammenbau 3 – Elektrischer Anschluss 4 – Inbetriebnahme CE und Safety Certificates of Compliance...
Page 30: Vorwort
Vorwort Vielen Dank für den Kauf der Genmitsu 3020-PRO MAX CNC Fräse von SainSmart. In Ihrem Paket enthalten, finden Sie einen USB Stick mit folgendem Inhalt: ● PDF Version dieses Handbuches ● Windows USB Treiber ● GrblControl/Candle Software für Windows ●...
Page 31: Sicherheitshinweise
Stellen Sie sicher, dass die CNC Maschine immer auf einem stabilen Untergrund steht. ● Die SainSmart Genmitsu CNC Maschinen werden mit einem passenden Schaltnetzteil für den Betrieb mit 230V AC oder 115V AC geliefert. Verwenden Sie niemals eine anderes Netzteil, da dies sonst zu Fehlfunktionen oder Beschädigungen an der Maschine führen kann.
Page 32: Technische Daten
Technische Daten Arbeitsbereich 300 x 200 x 72mm (11.81 x 7.87 x 2.83inch) Führungssystem Linear-Führungsschienen Steuerungsplatine- Kompatibilität GRBL 1.1f Schrittmotor-Treiber A4988 Schrittmotoren 42 x 48mm Spindelmotor 300W/12000RPM Genauigkeit ±0,1mm Netzteil 48V/7,3A CAM Software Candle, Carveco Maker, Easel und weitere Endschalter Notaus-Schalter Offline Controller Gesamtgröße...
Page 33: Lieferumfang
Teil 1 - Lieferumfang Bitte stellen Sie sicher, dass der Lieferumfang komplett ist. Falls Ihnen ein Teil fehlen sollte oder Sie fragen haben, schreiben Sie uns gern eine Email an support@sainsmart.com Mechanische Bauteile Spindelmotor mit ER11 X-Achsen/Z-Achsen Y-Achsen Basisbaugruppe Spannzange Brückenbaugruppe (300W/12000RPM)
Page 34 Elektrische Bauteile 1 × Spindelmotor- 3 × Schrittmotor- Steuerbaugruppe USB Kabel (1.5m) Anschlusskabel Anschlusskabel USB Stick (4GB) Netzteil (48V/7.3A) Offline Controller...
Page 35 Werkzeuge und Zubehör Innensechskantschlüssel 4 x Endschalter Not-Aus-Schalter mit Kabelschlange (2m) (1.5mm, 2mm, 2.5mm, mit Kabel (60cm) Kabel (60cm) 3mm, 4mm, 5mm) 2 x Kabelbinder Laserhalter 4 x Spannklammern Pinsel (33mm) (14*87*2mm, 17*88*2mm) 10 × V Bits 2 x Schruabrnschlüssel Schraubendreher Messwerkzeug 20°, 0,1mm Schnittkante,...
Page 36 Schrauben und Muttern 4 x M5*10 Schraube 16 x M5*25 Schraube 4 x M5 Nutenstein 4 x M2.5*10 Schraube 4 x M2.5*12 Schraube...
Page 37 Optionales Zubehör (nicht inkludiert) EM10B Fräserset, 1/8" EM03A Fräserset, 5.5W 2PCS T-Nut Schaft, einschneidig, 1/8" Schaft, Lasermodul, Spannzangen Set Kugelkopf, V-Fräser chromatierte Schaftfräser fester Fokus QR Code scannen um mehr zu Erfahren...
Page 38: Mechanischer Zusammenbau
Teil 2 – Mechanischer Zusammenbau Bevor Sie starten, platzieren Sie die 3020-PRO MAX Basisbaugruppe auf einer geraden/ebenen Oberfläche. Schritt 1: Befestigung der XZ-Achse einsetzen Was wird benötigt Y-Achsen Basisbaugruppe X-Achsen/Z-Achsen Brückenbaugruppe 16 x M5*25 Schraube Um die Brückenbaugruppe zu montieren, setzen Sie diese auf der Basis auf und bringen die Befestigungslöcher mit denen innerhalb der Nuten überein.
Page 39 Schritt 2: Endschalter montieren Was wird benötigt: 4 x M2.5*10 Schraube 2 x M2.5*12 Schraube 3 x Endschalter mit Kabel (60cm) Richten Sie die X-, Y- und Z-Achsen Endschalter über den entsprechenden Bohrungen aus und nutzen Sie die M2.5 Schrauben zur Befestigung.
Page 40 Schritt 3: Not-Aus-Schalter montieren Was wird benötigt: Not-Aus-Schalter mit Kabel (60cm) Stecken Sie den Not-Aus-Schalter durch die dafür vorgesehene Bohrung und befestigen Sie ihn mit dem Abstandshalter und der dazugehörigen Mutter. Befestigungs-Mutter Abstandshalter Not-Aus-Schalter...
Page 41 Schritt 4: Steuerbaugruppe Was wird benötigt: Steuerbaugruppe 4 x M5*10 Schraube 4 x M5 Nutenstein 1. Platzieren Sie die M5 Nutenstein im Y-Achsen Profil. 2. Richten Sie die Steuerbaugruppe über den Nutensteine aus und setzten Sie die M5*10 Schrauben an. 3.
Page 42 Schritt 5: Installation der Spindel Was wird benötigt: Spindelmotor mit ER11 Spannzange (300W/12000RPM) 1. Lösen Sie die M5 Sechskantschrauben des Spindelhalters. 2. Setzen Sie die Spindel mittig in den dafür vorgesehenen Halter ein und ziehen Sie die M5 Schrauben wieder fest. Spindelmotor M5 Sechskantschrauben...
Page 43 Fertig Montiert...
Page 44 Tipss ① Aufgebaute Arbeitsklammensatz ② Schmieren Sie die Gewindestangen aller Achsen. Es wird empfohlen, ein "trockenes" Schmiermittel auf PTFE-Basis oder Vergleichbares (nicht im Lieferumfang enthalten) zu verwenden. Hierdurch wird das Anhaften von Staub an den Spindeln und Führungen vermieden, was für ein leiseres Laufgeräusch sorgt und zur Verlängerung der Lebenszeit Ihrer CNC beiträgt. Hinweis: Teil der normalen Wartung ist es, die Gewindestangen regelmäßig zu reinigen und bei Bedarf neu zu schmieren.
Page 45: Elektrischer Anschluss
Teil 3 – Elektrischer Anschluss Messwerkzeug Reset 5V Ausgang für Z-Nullpunkt Offline Controller Endschalter EIN/AUS Schalter Laser Not-Aus-Schalter Z-Achsen Y1-Achsen Y2-Achsen X-Achsen - Netzteil + - Spindelmotor + Schrittmotor Schrittmotor Schrittmotor Schrittmotor...
Page 46 1. Verbinden Sie die Endschalter: Dazu das jeweilige Kabel, entsprechend der Position, mit der Steuerbaugruppe verbinden. Ein Z-Achsen Endschalter wird als Ersatz beigelegt. X-Achsen Y-Achsen Z-Achsen Endschalter Endschalter Endschalter...
Page 47 2. Verbinden der Schrittmotoren: Stecken Sie die X-, Y- und Z-Schrittmotor Kabel in den jeweiligen Motor sowie in die entsprechende Buchse auf der Steuerbaugruppe. (Es sind zwei Anschlüsse für die Y-Achse vorhanden, um die 3020-PRO MAX später mit einer 4. Drehachse zu erweitern – Sie können beide Anschlüsse zur Steuerung der Y-Achse verwenden) Z-Schrittmotor X-Schrittmotor Y-Schrittmotor Z-Schrittmotor X-Schrittmotor...
Page 48 3. Anschluss des Spindelmotors: Verbinden Sie die Kabel der Spindel mit der Verlängerung und führen diese in den Klemmblock auf der Steuerbaugruppe. ROT = Spindel + und SCHWARZ = Spindel -. Im Anschluss ziehen Sie die Schrauben fest. Rot - Rot Schwarz - Schwarz Spindle - Spindle +...
Page 49 Verbinden des Notaus-Schalters: Stecken Sie das Kabel des Notaus-Schalters in die mit „STOP“ gekennzeichnete Buchse auf der Steuerbaugruppe. Prüfen Sie ob der Schalter gedrückt ist. (Hinweis: Ein Drücken des Schalters aktiviert die Not-Aus-Funktion. Dabei verbleibt der Schalter in der gedrückten Stellung. Zum Aufheben des Notaus-Schalters muss dieser im Uhrzeigersinn gedreht werden.
Page 50: Inbetriebnahme
Teil 4 - Inbetriebnahme 1. Installieren Sie zunächst den erforderlichen Treiber ( Software Driver CH340SER.exe)
Page 51 2. Anschließend bestimmen Sie den COM-Anschluss Ihres Geräts: Hinweis: Der Port wird nur dann angezeigt, wenn der Controller des Geräts über USB-Kabel mit einem USB-Port Ihres PC verbunden ist. · Windows 7: Klicken Sie auf „Start“ Klicken Sie mit der rechten Maustaste auf „Computer“ Wählen Sie „Verwalten“...
Page 52 · Erweitern Sie die Baumstruktur durch einen Doppelklick auf „Anschlüsse (COM & LPT)“. · Der Controller Ihres Geräts ist mit einem der aufgeführten USB Kommunikationsanschlüsse (COMx) verbunden, wobei das „x“ die Nummer des Kommunikationsanschlusses darstellt, z. B. COM12. Wenn mehrere serielle USB-Anschlüsse vorhanden sind, klicken Sie mit der rechten Maustaste auf jeden einzelnen und überprüfen Sie die Treiberbeschreibung.
Page 53 3. Starten Sie nun das Programm „Grblcontrol“ (Software Grblcontrol GrblControl.exe) · Klicken Sie auf „Service“ „Settings“ „Connection“. · Stellen Sie anschließend sicher, dass der zuvor ermittelte COM-Port ausgewählt ist und eine Übertragungsgeschwindigkeit von „115200“ Baud eingestellt ist. · Die übrigen Einstellungen belassen Sie bitte so wie sie sind.
Page 54 · Bei erfolgreichem Verbindungsaufbau zwischen Computer und Controller sehen Sie nun im Console-Fenster eine Ausgabe der Art: „[CTRL+X] < Grbl 1.1f ['$' for help]“. · War der Verbindungsaufbau zum Controller hingegen nicht erfolgreich, so sehen Sie nun im Console-Fenster eine Ausgabe der Art: „Serial port error 1: No such file or directory“.
Page 55 4. Verwendung von Grblcontrol Die Spindeldrehzahl: Dies stellt nicht die tatsächliche Geschwindigkeit, sondern das Verhältnis dar. Der angegebene Prozentsatz ist nicht linear. 100 = 100/1000 Spindel 1000 = 1000/1000 100% max ein/aus 100% X-Y-Z Achsenver- schiebung...
Page 56 5. Werkzeugeinstellung Spindelmotor vor Bewegung einschalten ! zero XY zero Z Mit den Richtungstasten wird die Werkstückaufnahme bewegt G-code Datei öffnen Bearbeitung starten abbrechen...
Page 57: Ce Und Safety Certificates Of Compliance
