  • Page 2 INTRODUCTION THANK YOU! The Ashdown pro Fx range are manufactured in the UK using selected components from the best manufacturers in their respective fields. All the effects are designed to be powered from a linear ISOLATED 18V supply to ensure the best signal to noise ratio and lowest possible background noise, this is essential with high gain distortion pedals and floor up compressors.

  • Page 3: Specifications

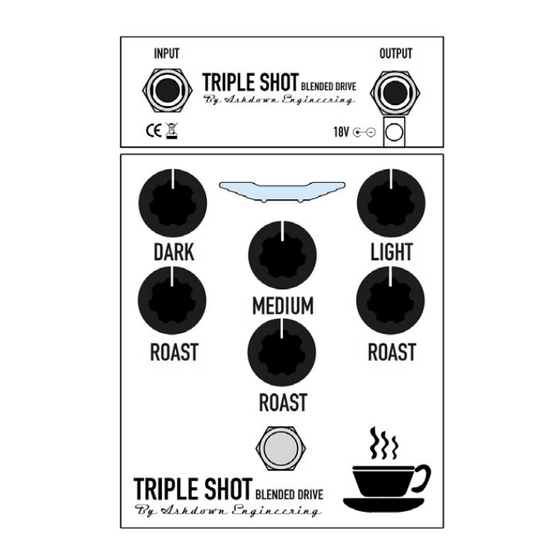

    Ashdown Triple Shot pedal is a step in the - Light controls the Treble that there is no change in volume when the pedal is right direction to ending this compromise.
  • Page 4 ASHDOWN ENGINEERING - PRO FX USER GUIDE TYPE 23 USER GUIDE Specifications: Specifications: Type 23 - 3 Band Dynamic Filter Pedal The T23 pedal is a pure analogue pedal; it consists of a detector circuit that changes the signal from the bass to a...
  • Page 5 Of course the SC may also be used as a general compressor rather than a limiter. The Ashdown range of compressors all feature a smooth transition from the uncompressed Thanks for reading,...
  • Page 6 ASHDOWN ENGINEERING - PRO FX USER GUIDE THE MACCHIATO USER GUIDE Specifications: Specifications: The Macchiato Bass , middle and treble controls are provided to tailor the compressed sound to taste. The unit also contains a Low - Rotary 3-band EQ: Dark, Medium and Light (Bass, Middle,...
  • Page 7 ASHDOWN ENGINEERING - PRO FX USER GUIDE STUDIO COMPRESSOR USER GUIDE Specifications: Specifications: The Studio amplifier against clipping and distortion the Studio should be paced between the pedal board and the amplifier, set - Input Gain Control the amplifier to normal stage volume and then add a touch The studio is a conventionally styled “above threshold “...
  • Page 8 ASHDOWN ENGINEERING - PRO FX USER GUIDE VELVET COMPRESSOR USER GUIDE Specifications: Specifications: Velvet Comp The VELVET is a compressor that provides a variable soft compression to the signal. In use the input signal is ad- - Input Gain Control...
  • Page 9 MODE D’EMPLOI INTRODUCTION MERCI! La gamme Ashdown pro Fx est fabriquée au Royaume-Uni à l’aide de composants sélectionnés parmi les meilleurs fabricants dans leurs domaines respectifs. Tous les effets sont conçus pour être alimentés à partir d’une alimentation linéaire ISOLÉE 18V pour assurer la POUR L’ACHAT...

  • Page 10: Caractéristiques

    En cours d’utilisation, la pédale doit initialement être réglée - Roast définit la quantité de gain sur sa bande d’égalisa- La pédale Ashdown Triple Shot est une étape dans le avec tout le gain bonne direction pour mettre fin à ce compromis.
  • Page 11 ASHDOWN ENGINEERING - PRO FX MODE D’EMPLOI TYPE 23 MODE D’EMPLOI Caractéristiques: Caractéristiques: Type 23 - Pédale de filtre dynamique à 3 La pédale T23 est une pédale purement analogique ; il se compose d’un circuit détecteur qui transforme le signal bandes - Contrôle de sensibilité...
  • Page 12 à configurer et à utiliser. Merci d’avoir lu, La gamme de compresseurs Ashdown offre tous une transition en douceur du non compressé David Vert aux parties compressées du signal, donnant un effet similaire à un compresseur ayant plusieurs seuils, en effet le compresseur comprime progressivement le signal de plus en plus fort à...
  • Page 13 ASHDOWN ENGINEERING - PRO FX MODE D’EMPLOI THE MACCHIATO MODE D’EMPLOI Caractéristiques: Caractéristiques: Le Macchiato Des commandes de graves, de médiums et d’aigus sont fournies pour adapter le son compressé à votre goût. L’unité - EQ rotatif 3 bandes : Dark, Medium et Light (Bass, Middle, contient également un filtre passe-bas avec une pente...
  • Page 14 ASHDOWN ENGINEERING - PRO FX MODE D’EMPLOI STUDIO COMPRESSOR MODE D’EMPLOI Caractéristiques: Caractéristiques: Le studio contre l’écrêtage et la distorsion, le Studio doit être rythmé entre le pédalier et l’amplificateur, régler l’amplificateur - Contrôle du gain d’entrée sur le volume de scène normal, puis ajouter un peu plus de Le studio est un compresseur/limiteur de type «...
  • Page 15 ASHDOWN ENGINEERING - PRO FX MODE D’EMPLOI VELVET COMPRESSOR MODE D’EMPLOI Caractéristiques: Caractéristiques: Velours Comp Le VELVET est un compresseur qui fournit une compression douce variable au signal. En cours d’utilisation, le signal - Contrôle du gain d’entrée d’entrée est ajusté de sorte que le compteur PMM ait 2 des Le deuxième type de compresseur est principalement...

  • Page 16: Danke Schön

    ASHDOWN ENGINEERING - PRO FX BENUTZERHANDBUCH EINFÜHRUNG DANKE SCHÖN! Die Ashdown Pro Fx-Reihe wird in Großbritannien unter Verwendung ausgewählter Komponent- en aus dem hergestellt besten Hersteller in ihren jeweiligen Bereichen. Alle Effekte sind so konzipiert, dass sie von einer linearen, ISOLIERTEN 18-V-Versorgung gespeist...

  • Page 17: Spezifikationen

    - Medium steuert die Mitte kompromittiert aufgrund mangelnder Kontrolle und der Im Gebrauch sollte das Pedal anfänglich mit voller Ver- Ashdown Triple Shot Pedal ist ein Schritt in die - Licht steuert die Höhen stärkung eingestellt werden richtige Weg, um diesen Kompromiss zu beenden.
  • Page 18 ASHDOWN ENGINEERING - PRO FX BENUTZERHANDBUCH TYPE 23 BENUTZERHANDBUCH Spezifikationen: Spezifikationen: Typ 23 - Dynamisches 3-Band-Filterpedal Das T23-Pedal ist ein reines Analogpedal; Es besteht aus einer Detektorschaltung, die das Signal vom Bass in eine - Empfindlichkeitskontrolle Steuerspannung umwandelt, die dann an drei spannungs- Nicht ein, nicht zwei, sondern drei Bänder dynamischer...
  • Page 19 Regler bis zu einem gewissen Grad interaktiv sind, sind sie alle schwierig einzurichten und zu verwenden. Natürlich kann der SC auch als allgemeiner Kompressor statt als Limiter verwendet werden. Die Kompressoren der Ashdown-Reihe verfügen alle über einen sanften Übergang von der unkomprimierten Danke fürs Lesen, zu komprimierten Teilen des Signals, wodurch ein ähnlicher Effekt wie bei einem Kompressor mit mehreren...
  • Page 20 ASHDOWN ENGINEERING - PRO FX BENUTZERHANDBUCH THE MACCHIATO BENUTZERHANDBUCH Spezifikationen: Spezifikationen: Das Macchiato Bass-, Mitten- und Höhenregler sind vorhanden, um den komprimierten Sound nach Belieben anzupassen. Das Gerät - Drehbarer 3-Band-EQ: Dunkel, Mittel und Hell (Bass, enthält auch einen Tiefpassfilter mit einer sanften Flanke Der Macchiato ist ein gainreitender Kompressor mit festem Mitten, Höhen)
  • Page 21 ASHDOWN ENGINEERING - PRO FX BENUTZERHANDBUCH STUDIO COMPRESSOR BENUTZERHANDBUCH Spezifikationen: Spezifikationen: Das Studio Verstärker gegen Clipping und Verzerrung sollte das Studio zwischen Pedalboard und Verstärker getaktet werden, - Eingangsverstärkungssteuerung Verstärker auf normale Bühnenlautstärke stellen und dann Das Studio ist ein konventionell gestalteter Kompressor/ einen Hauch mehr Lautstärke zugeben.
  • Page 22 ASHDOWN ENGINEERING - PRO FX BENUTZERHANDBUCH VELVET COMPRESSOR BENUTZERHANDBUCH Spezifikationen: Spezifikationen: Samt Comp Der VELVET ist ein Kompressor, der dem Signal eine variable sanfte Kompression verleiht. Im Betrieb wird das Eingangs- - Eingangsverstärkungssteuerung signal so eingestellt, dass das PMM-Meter 2 der 3 LEDs Der zweite Kompressortyp wird hauptsächlich als Effekt...
  • Page 23 GUÍA DEL USUARIO INTRODUCCIÓN ¡GRACIAS! La gama Ashdown pro Fx se fabrica en el Reino Unido utilizando componentes seleccionados de mejores fabricantes en sus respectivos campos. Todos los efectos están diseñados para ser alimentados desde un suministro lineal AISLADO de...

  • Page 24: Especificaciones

    - Roast establece la cantidad de ganancia en su banda de El pedal Ashdown Triple Shot es un paso en el controles en cero y los controles de nivel ajustados igual- dirección correcta para poner fin a este compromiso.
  • Page 25 ASHDOWN ENGINEERING - PRO FX GUÍA DEL USUARIO TYPE 23 GUÍA DEL USUARIO Especificaciones: Especificaciones: Tipo 23 - Pedal de filtro dinámico de 3 bandas El pedal T23 es un pedal analógico puro; consiste en un cir- cuito detector que cambia la señal de los graves a un voltaje - Control de sensibilidad de control que luego se envía a tres filtros controlados por...
  • Page 26 Gracias por leer, La gama de compresores Ashdown presenta una transición suave desde el compresor sin comprimir a porciones comprimidas de la señal, dando un efecto similar a un compresor que tiene múltiples umbrales, en dave verde efecto, el compresor gradualmente aprieta la señal más y más fuerte a medida que aumenta el nivel general sin los...
  • Page 27 ASHDOWN ENGINEERING - PRO FX GUÍA DEL USUARIO THE MACCHIATO GUÍA DEL USUARIO Especificaciones: Especificaciones: La macchiato Se proporcionan controles de graves, medios y agudos para adaptar el sonido comprimido a su gusto. La unidad - Ecualizador giratorio de 3 bandas: oscuro, medio y claro también contiene un filtro de paso bajo con una pendiente...
  • Page 28 ASHDOWN ENGINEERING - PRO FX GUÍA DEL USUARIO STUDIO COMPRESSOR GUÍA DEL USUARIO Especificaciones: Especificaciones: El estudio amplificador contra la saturación y la distorsión, el estudio debe establecerse entre la pedalera y el amplificador, ajuste - Control de ganancia de entrada el amplificador al volumen de escenario normal y luego El estudio es un compresor/limitador de tipo “por encima...
  • Page 29 ASHDOWN ENGINEERING - PRO FX GUÍA DEL USUARIO VELVET COMPRESSOR GUÍA DEL USUARIO Especificaciones: Especificaciones: Composición de terciopelo El VELVET es un compresor que proporciona una com- presión suave variable a la señal. En uso, la señal de entrada - Control de ganancia de entrada...
  • Page 30 GUIDA UTENTE INTRODUZIONE GRAZIE! La gamma Ashdown pro Fx è prodotta nel Regno Unito utilizzando componenti selezionati dalla migliori produttori nei rispettivi campi. Tutti gli effetti sono progettati per essere alimentati da un alimentatore lineare ISOLATO a 18V per garantire il il miglior rapporto segnale/rumore e il rumore di fondo più...
  • Page 31 - Medio controlla il Medio compromessa a causa della mancanza di controllo e del tutto il guadagno Il pedale Ashdown Triple Shot è un passo avanti - La luce controlla gli alti controlli a zero e i controlli di livello impostati allo stesso direzione giusta per porre fine a questo compromesso.

  • Page 32: Peso E Dimensioni

    ASHDOWN ENGINEERING - PRO FX GUIDA UTENTE TYPE 23 GUIDA UTENTE Specifiche: Specifiche: Tipo 23 - Pedale filtro dinamico a 3 bande Il pedale T23 è un pedale analogico puro; è costituito da un circuito rivelatore che trasforma il segnale dal basso in una - Controllo della sensibilità...
  • Page 33 Dave Verde La gamma di compressori Ashdown presenta tutti una transizione graduale dal non compresso a porzioni compresse del segnale, dando un effetto simile a un compressore con soglie multiple, in effetti il com- Ingegnere capo pressore comprime gradualmente il segnale sempre più...
  • Page 34 ASHDOWN ENGINEERING - PRO FX GUIDA UTENTE THE MACCHIATO GUIDA UTENTE Specifiche: Specifiche: Il macchiato I controlli dei bassi, dei medi e degli acuti sono forniti per adattare il suono compresso a piacere. L’unità contiene - EQ rotativo a 3 bande: Dark, Medium e Light (bassi, medi, anche un filtro passa-basso con una leggera pendenza di Il Macchiato è...
  • Page 35 ASHDOWN ENGINEERING - PRO FX GUIDA UTENTE STUDIO COMPRESSOR GUIDA UTENTE Specifiche: Specifiche: Lo studio amplificatore contro il clipping e la distorsione, lo Studio dovrebbe essere regolato tra la pedaliera e l’amplificatore, - Controllo del guadagno in ingresso impostare l’amplificatore sul normale volume del palco e Lo studio è...
  • Page 36 ASHDOWN ENGINEERING - PRO FX GUIDA UTENTE VELVET COMPRESSOR GUIDA UTENTE Specifiche: Specifiche: Velluto comp Il VELVET è un compressore che fornisce una compressione soft variabile al segnale. Durante l’uso, il segnale di ingresso - Controllo del guadagno in ingresso...
