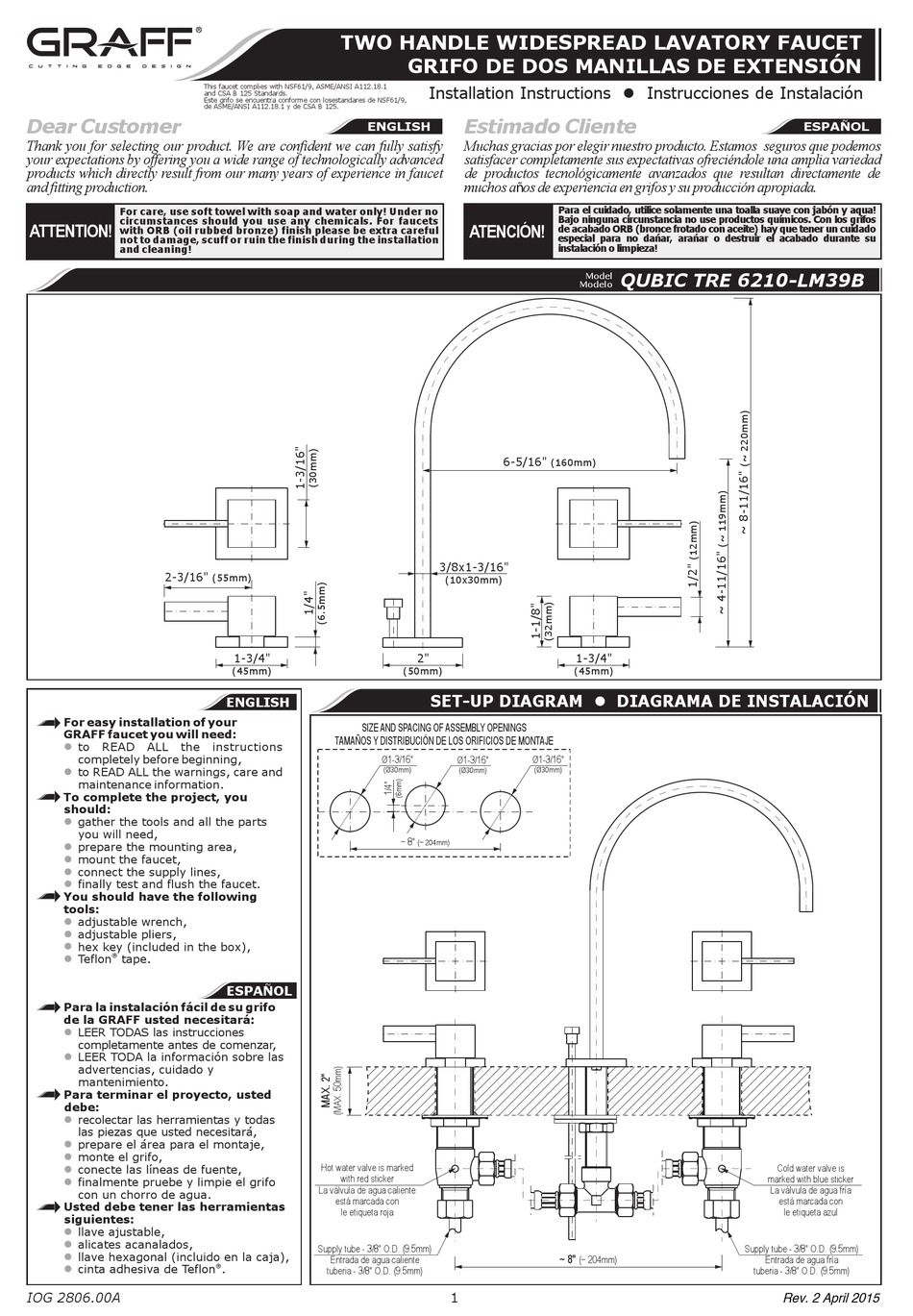

Graff QUBIC TRE 6210-LM39B Installation Instructions Manual

Dear Customer
Thank you for selecting our product. We are confident we can fully satisfy
your expectations by offering you a wide range of technologically advanced
products which directly result from our many years of experience in faucet
and fitting production.
For care, use soft towel with soap and water only! Under no
circumstances should you use any chemicals. For faucets
ATTENTION!
with ORB (oil rubbed bronze) finish please be extra careful
not to damage, scuff or ruin the finish during the installation
and cleaning!
2-3/16"
For easy installation of your
GRAFF faucet you will need:
to READ ALL the

completely before beginning,
to READ ALL the warnings, care and

maintenance information.
To complete the project, you
should:
gather the tools and all the parts

you will need,
prepare the mounting area,

mount the faucet,

connect the supply lines,

finally test and flush the faucet.

You should have the following
tools:
adjustable wrench,

adjustable pliers,

hex key (included in the box),

Teflon tape. ®

Para la instalación fácil de su grifo
de la GRAFF usted necesitará:
LEER TODAS las instrucciones

completamente antes de comenzar,
LEER TODA la información sobre las

advertencias, cuidado y
mantenimiento.
Para terminar el proyecto, usted
debe:
recolectar las herramientas y todas

las piezas que usted necesitará,
prepare el área para el montaje,

monte el grifo,

conecte las líneas de fuente,

finalmente pruebe y limpie el grifo

con un chorro de agua.
Usted debe tener las herramientas
siguientes:
llave ajustable,

alicates acanalados,

llave hexagonal (incluido en la caja),

cinta adhesiva de Teflon .

IOG 2806.00A

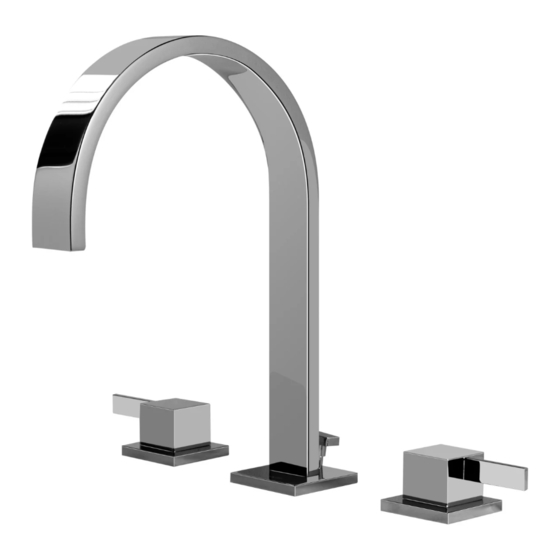

TWO HANDLE WIDESPREAD LAVATORY FAUCET
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
ENGLISH
(55mm)
1-3/4"
(45mm)
ENGLISH
SIZE AND SPACING OF ASSEMBLY OPENINGS
TAMAÑOS Y DISTRIBUCIÓN DE LOS ORIFICIOS DE MONTAJE
instructions
~
ESPANOL
Hot water valve is marked
with red sticker
La válvula de agua caliente
está marcada con
le etiqueta roja
Supply tube - 3/8" O.D. (9.5mm)
Entrada de agua caliente
®
tuberia - 3/8" O.D. (9.5mm)
GRIFO DE DOS MANILLAS DE EXTENSIÓN
Installation Instructions  Instrucciones de Instalación
Estimado Cliente
Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
satisfacer completamente sus expectativas ofreciéndole una amplia variedad
de productos tecnológicamente avanzados que resultan directamente de
muchos años de experiencia en grifos y su producción apropiada.
ATENCIÓN!
6-5/16"
(160mm)
3/8x1-3/16"
(10x30mm)
2"
(50mm)
SET-UP DIAGRAM  DIAGRAMA DE INSTALACIÓN
Ø1-3/16" Ø1-3/16" Ø1-3/16"
( 30mm) Ø ( 30mm) Ø ( 30mm) Ø
~ 8"
(~ 204mm)
1
Para el cuidado, utilice solamente una toalla suave con jabón y aqua!
Bajo ninguna circunstancia no use productos químicos. Con los grifos
de acabado ORB (bronce frotado con aceite) hay que tener un cuidado
especial para no dańar, arańar o destruir el acabado durante su
instalación o limpieza!
QUBIC TRE 6210-LM39B
Model
Modelo
1-3/4"
(45mm)
~ 8"
(~ 204mm)
~
ESPANOL
Cold water valve is
marked with blue sticker
La válvula de agua fría
está marcada con
le etiqueta azul
Supply tube - 3/8" O.D. (9.5mm)
Entrada de agua fría
tuberia - 3/8" O.D. (9.5mm)
Rev. 2 April 2015
