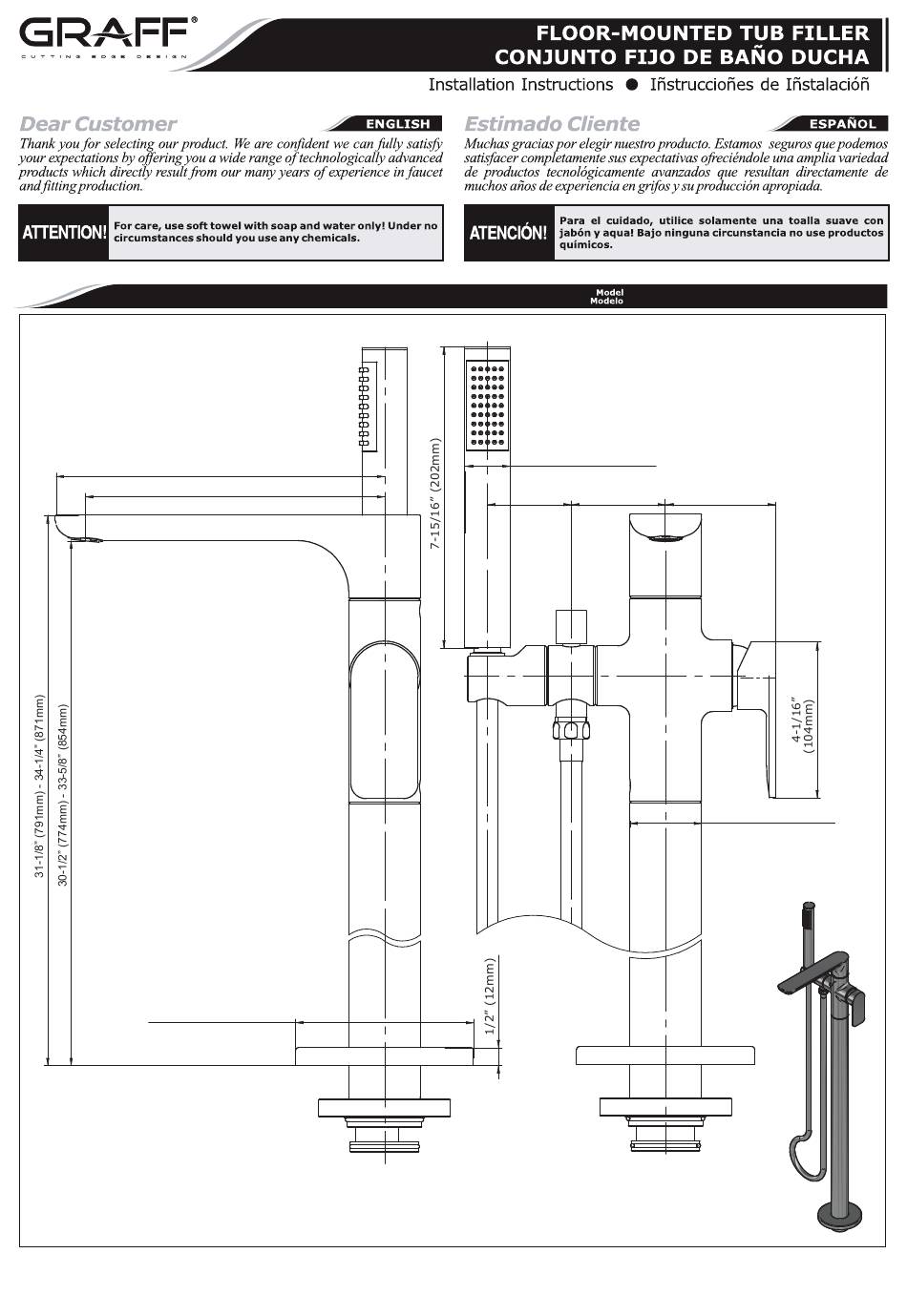

- Page 1 SENTO G-6354-LM42N-T Ø1-3/16” (Ø30mm) 8-11/16” (220mm) 2-3/16” 2-1/2” 2-7/8” 7-7/8” (200mm) (56mm) (63mm) (73,5mm) Ø1-7/8” (Ø48mm) Ø4-11/16” (Ø119mm) Rev. 2 July 2014 IOG 2835.50...
- Page 2 IOG 2835.50 Rev. 2 July 2014...
- Page 3 FAUCET PILLAR COLUMNA DEL GRIFO MOUNTING RING ANILLO DE FIJACIÓN DECORATIVE COVER TAPA DECORATIVA CUERPO DEL GRIFO FAUCET BODY TORNILLO DE FIJACIÓN (2 PIEZAS) SET SCREW (2 PCS.) TORNILLO DE FIJACIÓN SET SCREW CARTRIDGE CARTUCHO TUERCA CARTRIDGE COVER CUBIERTA DEL CARTUCHO LEVER HANDLE MANILLA SCREW...
- Page 4 Hot Water Cold Water Agua caliente Agua fría Blue Colour - Cold Water Color azul - agua fría Red Colour - Hot Water Color rojo - agua caliente Faucet IOG 2835.50 Rev. 2 July 2014...
- Page 5 Corte con un cuchillo afilado la protección del módulo (C) a la altura de unos ¼" Cut the module cover (C) with a sharp knife approx. ¼" (6mm) above the (6mm) sobre nivel suelo – mire dibujo 2.2. finished flooring – see fig. 2.1 and 2.2. Destornille 6 tornillos (A) y desmonte el elemento para el test de hermeticidad (B).
- Page 6 AJUSTE DEL MANGO DE LA REGADERA HAND SHOWER HOLDER REGULATION Ver la fig. 4 See fig. 4 El mango de la regadera gira en el rango del ángulo de 90 grados y The hand shower holder rotates within an angle of 90 degrees and tiene el ajuste del apriete del muelle (14).
- Page 7 IOG 2835.50 Rev. 2 June 2014...
