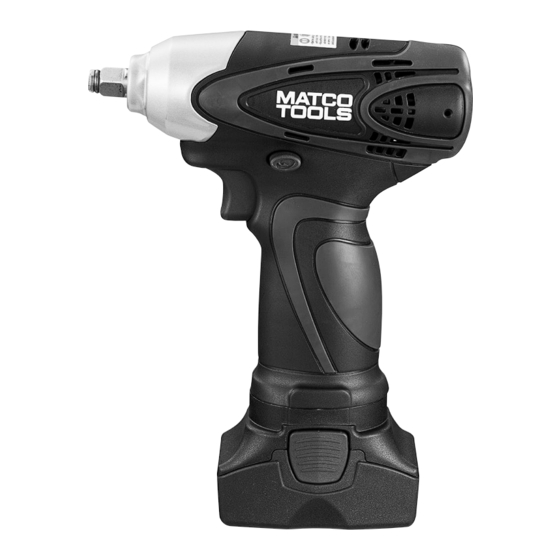

16v lithium-ion 3/8" impact wrench
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LLAVE DE IMPACTO 3/8" DE ION DE LITIO 16V
CLÉ À PERCUSSION 3/8" 16V LITHIUM-ION
16V
LITHIUM-ION
3/8" IMPACT WRENCH
Operating Instructions • Warning Information • Parts Breakdown
Blows Per Minute ......................................................2400
Drive Size ................................................................. 3/8"
Max Torque ......................................................... 70 ft/lbs
Overall Length .......................................................... 6.2"
Weight (Tool With Battery) ...................................... 2.2 lbs.
Weight (Tool Without Battery) ................................. 1.8 lbs.
WARNING
ALWAYS READ
INSTRUCTIONS
BEFORE USING
POWER TOOLS
ALWAYS WEAR
SAFETY GOGGLES
WEAR HEARING
PROTECTION
AVOID
PROLONGED
EXPOSURE TO
VIBRATION
MCL1638IW
S P E C I F I C A T I O N S
Some dust created by power sanding, sawing, grinding, drilling, and other construction
activities contains chemicals known to cause cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of
work. To reduce your exposure to these chemicals: work in a well ventilated area, and
work with approved safety equipment, such as those dust masks that are specially
designed to filter out microscopic particles.
Height (Tool With Battery) ......................................... 7.6"
Height (Tool Without Battery) ................................. 6.125"
Battery Type .................................................... 16V Li-ion
Charging Time ..................................................< 60 min.
Compatible Battery .......................................MCL1620LB
Compatible Charger ..................................... MCL16CHRG
WARNING
Copyright © Professional Tool Products, 2014
1
MCL1638IW
MCL1638IW
All rights reserved.
08/12/14

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MCL1638IWK2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Matco Tools MCL1638IWK2

Summary of Contents for Matco Tools MCL1638IWK2

  • Page 1 MCL1638IW LLAVE DE IMPACTO 3/8" DE ION DE LITIO 16V CLÉ À PERCUSSION 3/8" 16V LITHIUM-ION LITHIUM-ION 3/8" IMPACT WRENCH Operating Instructions • Warning Information • Parts Breakdown S P E C I F I C A T I O N S MCL1638IW Blows Per Minute ............2400 Height (Tool With Battery) .........

  • Page 2: General Safety Information

    If the manual or product labels are lost 13. Do not force tool. Use the correct tool for your application. or not legible, contact Matco Tools for replacements. If the operator is not fluent in English, the product and 14.

  • Page 3: Specific Safety Rules

    MCL1638IW 16V Impact Wrench SAVE THESE INSTRUCTIONS! 5. Hold the tool firmly and use both hands. SPECIFIC SAFETY RULES 6. Keep hands and hair away from rotating parts. 7. Do not leave the tool running. Do not force tool to stay in the “on” DO NOT let comfort or familiarity with product position.
  • Page 4 MCL1638IW 16V Impact Wrench Index # Part # Description Qty. Index # Part # Description Qty. RS108IW01 Front Cover Assembly RS12DD11 Switch Assembly RS108IW02 Washer RS122ID11 Trigger RS1223803 Front Impact Assembly RS12DD12 Thermal Conductive Pad RS163804 Rear Impact Assembly RS163812 PCB Assembly RS108IW05 Ring Gear...
  • Page 5 MCL1638IW 16V Impact Wrench WARNING FAILURE TO OBSERVE THESE WARNINGS COULD RE SULT IN IN JU RY. SAVE THESE INSTRUCTIONS! of electric shock or fire. SAFETY INSTRUCTIONS FOR BATTERY 12. To reduce risk of electric shock, unplug charger from outlet before attempting any maintenance or cleaning. CHARGER AND BATTERY PACK Turning off controls will not reduce this risk.
  • Page 6 MCL1638IW 16V Impact Wrench MATCO CORDLESS BATTERY USE AND CARE GUIDE IMPORTANT! of Li-ion batteries. Minimize the battery’s exposure to dust, dirt, and small particles. All rechargeable batteries have a finite lifespan and will slowly Recharge Matco Li-ion batteries only in Matco recharging lose storage capacity as they age and are cycled.
  • Page 7 MATCO 16V CORDLESS TOOLS MATCO 16V LITHIUM-ION BATTERY MCL1620LB / CHARGER MCL16CHRG Matco Tools warrants this 16V tool to be free from defects in Matco Tools warrants its 16V Lithium-ion (battery/charger) to material and workmanship for a period of (2) years from the be free from defects in material and workmanship for a period original date of purchase with one year of free service.

  • Page 8: Especificaciones

    MCL1638IW LLAVE DE IMPACTO 3/8" DE ION DE LITIO 16V CLÉ À PERCUSSION 3/8" 16V LITHIUM-ION LITHIUM-ION 3/8" IMPACT WRENCH Instrucciones de Operación • Información de Advertencia • Revisión de Refacciones E S P E C I F I C A C I O N E S MCL1638IW Golpes por minuto .............
  • Page 9 Si el manual o las etiquetas se hayan perdido o no cumpia con las normas de OSHA y ANSI Z87.1 (usuarios y sean legibles, comuníquese con Matco Tools por algunos espectadores). repuestos. Si el operador no domina el idioma inglés, las instrucciones del producto y de seguridad le serán...

  • Page 10: Instrucciones Específicas De Seguridad

    Llave De Impacto De Ion De Litio 16V MCL1638IW pueden ser dañados u ocasionar daño al equipo o al del trabajo y su contacto con la piel. Siga los datos de seguridad del operador. fabricante del material. ADVERTENCIA: 20. Use casquillos de impacto y accesorios recomendados por el EL USO INDEBIDO o hacer caso omiso a las reglas de seguridad fabricante de su modelo solamente.

  • Page 11: Instrucciones De Operación

    Llave De Impacto De Ion De Litio 16V MCL1638IW INSTRUCCIONES DE OPERACIÓN • Al apretar una tuerca M6 ó más pequeña, ajuste cuidadosamente la presión en el interruptor del disparador para que no se dañe la tuerca. La instalación o extracción del paquete de batería (Ver Fig.1, Fig.2) 8.
  • Page 12 Llave De Impacto De Ion De Litio 16V MCL1638IW ADVERTENCIA HACER CASO OMISO A ESTAS ADVERTENCIAS PODRÍA OCASIONAR LESIONES. ¡GUARDE ESTAS INSTRUCCIONES! 11. NO desensamble el cargador ni el cartucho de la batería; llévelo a su centro de servicio de distribución AUTORIZADO de INSTRUCCIONES DE SEGURIDAD MATCO.
  • Page 13 Llave De Impacto De Ion De Litio 16V MCL1638IW GUÍA DE USO Y CUIDADO DE LA BATERÍA INALÁMBRICA DE MATCO ¡IMPORTANTE! completamente cargadas o descargadas. Antes de almacenarla, recargue una batería litio-Ion hasta aproximadamente un 50% Todas las baterías recargables cuentan con una vida útil de nivel de carga.
  • Page 14 HERRAMIENTAS INALÁMBRICOS 16V DE MATCO MCL1620LB BATERÍA / MCL16CHRG CARGADOR DE ION DE LITIO DE MATCO 16V Matco Tools garantiza su (batería / Matco Tools garantiza sus herramientas 16V de ser libres cargador de ion de litio) de ser libre de defectos en cuanto de defectos en cuanto a material y mano de obra por un a material y mano de obra por un periodo de (2) años de la...

  • Page 15: Spécifications

    MCL1638IW LLAVE DE IMPACTO 3/8" DE ION DE LITIO 16V CLÉ À PERCUSSION 3/8" 16V LITHIUM-ION LITHIUM-ION 3/8" IMPACT WRENCH Instructions de fonctionnement • Avertissement • Pièces S P É C I F I C A T I O N S MCL1638IW Coups par minute .
  • Page 16 Si le manuel ou les étiquettes du produit sont perdus ou 10. Ne vous mettez pas hors d’équilibre. À tout moment, gardez illisibles, contactez Matco Tools pour les faire remplacer. une bonne position et un équilibre appropriés. Une bonne Si l'utilisateur-opérateur de l'appareil ne maîtrise pas position et un équilibre appropriés permettent un meilleur...
  • Page 17 CLÉ À PERCUSSION 16V LITHIUM-ION MCL1638IW 16. Entreposez les outils inutilisés hors de la portée des enfants rotation. et autres personnes non formées. Les outils sont dangereux 7. Ne laissez pas l’outil en fonctionnement. Ne forcez pas l'outil dans les mains des utilisateurs non formés. à...

  • Page 18: Instructions D'utilisation

    CLÉ À PERCUSSION 16V LITHIUM-ION MCL1638IW INSTRUCTIONS D'UTILISATION • Lorsque la pile est presque entièrement déchargée, la tension chutera et le couple de serrage sera réduit. Installation Ou Retrait Du Bloc Pile • Lorsque le conducteur ou la douille mordent: Le manquement à utiliser (voir la fig.1, fig.
  • Page 19 CLÉ À PERCUSSION 16V LITHIUM-ION MCL1638IW AVERTISSEMENT INSTRUCTIONS DE SÉCURITÉ POUR CHARGEUR DE PILE & BLOC PILE CONSERVEZ CES INSTRUCTIONS! 12. Afin de réduire le risque de décharge électrique, débranchez le chargeur de la sortie électrique avant INSTRUCTIONS DE SÉCURITÉ POUR d'effectuer tout entretien ou nettoyage.
  • Page 20 CLÉ À PERCUSSION 16V LITHIUM-ION MCL1638IW GUIDE D’UTILISATION ET D’ENTRETIEN DE SANS-FIL ET DE PILE DE MATCO IMPORTANT! Ne laissez pas les piles inutilisées pendant des périodes prolongées, particulièrement quand la pile est entièrement Toutes les piles rechargeables ont une durée de vie limitée et chargée ou entièrement déchargée.
  • Page 21 ET CHARGEUR Veuillez vous référer au guide d’entretien de la pile pour Matco Tools garantie ses outils sans fil de 10,8V, 14,4V, des conseils utiles qui peuvent maximiser la vie utile de 18V et 19,2V et chargeurs pour être exempt de défauts votre pile.
  • Page 22 Matco envoi pré-payé. La révision ou la réparation de tout outil par Tools Repair. En fonction de leur évaluation, Matco Tools, à sa l'utilisateur ou un centre de service non-autorisé annulera la discrétion, pourra réparer ou remplacer la ou les piles jugées...
