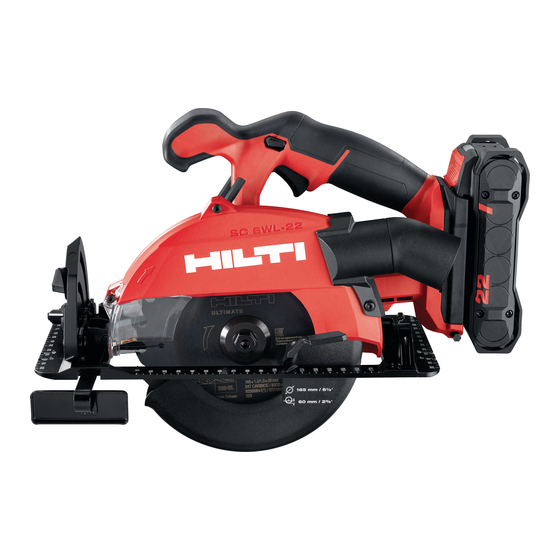

Hilti Nuron SC 6WL-22 Original Operating Instructions

Hilti Nuron SC 6WL-22 Original Operating Instructions

Hide thumbs Also See for Nuron SC 6WL-22:

Manual (76 pages)

,

User manual

Table Of Contents

page of 524

/ 524
Contents
Table of Contents
Bookmarks

Table of Contents

Table of Contents
De Original-Bedienungsanleitung
En Original Operating Instructions
Nl Originele Handleiding
Fr Notice D'utilisation Originale
Es Manual de Instrucciones Original
Pt Manual de Instruções Original
It Manuale D'istruzioni Originale
Da Original Brugsanvisning
Sv Originalbruksanvisning
No Original Bruksanvisning
Fi Alkuperäiset Ohjeet
Et Originaalkasutusjuhend
Lv Oriģinālā Lietošanas Instrukcija
Lt Originali Naudojimo Instrukcija
Pl Oryginalna Instrukcja Obsługi
Cs Originální Návod K Obsluze
Sk Preklad Návodu Na Obsluhu
Hu Eredeti Használati Utasítás
Sl Originalna Navodila Za Uporabo
Hr Originalne Upute Za Uporabu
Ru Перевод Оригинального Руководства По Эксплуатации
Uk Оригінальна Інструкція З Експлуатації
Bg Оригинално Ръководство За Експлоатация
Ro Manual de Utilizare Original
El Μετάφραση Οδηγιών Χρήσης Από Το Πρωτότυπο
Tr Orijinal KullanıM Kılavuzu
ﻴ ﻟ‬ ‫ﺩ
Ja オリジナル取扱説明書
Ko 오리지널 사용 설명서
Zh 原始操作說明
Cn 原版操作说明
ת ו‬ ‫י ר‬ ‫ו ק‬ ‫מ‬ ‫ה‬ ‫ל‬ ‫ע‬ ‫פ‬ ‫ה‬ ‫ת‬ ‫ו א‬ ‫ר‬ ‫ו ה

Advertisement

Available languages

EN

Quick Links

Download this manual

SC 6WL-22

Deutsch

1

English

17

Nederlands

32

Français

49

Español

65

Português

81

Italiano

98

Dansk

115

Svenska

130

Norsk

146

Suomi

161

Eesti

177

Latviešu

192

Lietuvių

209

Polski

225

Česky

241

Slovenčina

257

Magyar

272

Slovenščina

289

Hrvatski

305

Русский

321

Українська

339

Български

357

Română

374

Ελληνικά

391

Türkçe

408

‫ﻲ‬

‫ﺑ‬

‫ﺮ ﻋ‬

425

日本語

442

한국어

457

繁體中文

472

中文

486

‫ת י‬

‫ר ב‬

‫ע‬

500

Table of Contents

Advertisement

Table of Contents

Need help?

Need help?

Do you have a question about the Nuron SC 6WL-22 and is the answer not in the manual?

Questions and answers

Summary of Contents for Hilti Nuron SC 6WL-22

Page 1 Deutsch English Nederlands Français Español Português Italiano Dansk Svenska Norsk Suomi Eesti Latviešu Lietuvių Polski Česky Slovenčina Magyar Slovenščina Hrvatski Русский Українська Български Română Ελληνικά Türkçe ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 日本語 한국어 SC 6WL-22 繁體中文中文 ‫ת י‬ ‫ר ב‬ ‫ע‬...
Page 6: Table Of Contents
SC 6WL-22 Original-Bedienungsanleitung ........Original operating instructions .
Page 7: De Original-Bedienungsanleitung
Folgende Symbole werden in dieser Bedienungsanleitung verwendet: Bedienungsanleitung beachten Anwendungshinweise und andere nützliche Informationen Umgang mit wiederverwertbaren Materialien Elektrogeräte und Akkus nicht in den Hausmüll werfen Hilti Li-Ion-Akku Hilti Ladegerät 1.2.3 Symbole in Abbildungen Folgende Symbole werden in Abbildungen verwendet: Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.
Page 8 US-amerikanischen und kanadischen Markt nach den geltenden Normen zertifiziert. 1.3.2 Zusätzliche Symbole bei akkubetriebenen Produkten Folgende Symbole werden auf dem Produkt verwendet: Verwendete Hilti Li-Ion-Akku Typenreihe. Beachten Sie die Angaben im Kapitel Bestimmungsge- mäße Verwendung. Li-Ionen Akku Benutzen Sie den Akku niemals als Schlagwerkzeug.
Page 9 Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Page 10 ▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. ▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.
Page 11 ▶ Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen. Sicherheitshinweise für alle Sägen Sägeverfahren ▶ GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse.
Page 12 ▶ Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. ▶ Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere nicht einsehbare Bereiche.
Page 13 ▶ Stellen Sie sicher, dass sich in der Schnittbahn keine Hindernisse befinden, wie z. B. Nägel, Schrauben oder andere Metallteile. ▶ Verwenden Sie ausschließlich von Hilti empfohlene Sägeblätter, die der Norm EN 847-1 entsprechen. ▶ Achten Sie beim Sägen von Kunststoff darauf, dass das Werkstück nicht zu heiß wird und schmilzt.
Page 14 Ort mit ausreichender Entfernung zu brennbaren Materialien. Lassen Sie den Akku abkühlen. Wenn der Akku nach einer Stunde immer noch zu heiß zum Anfassen ist, dann ist er defekt. Wenden Sie sich an den Hilti Service oder lesen Sie das Dokument "Hinweise zur Sicherheit und Anwendung für Hilti Li-Ion-Akkus".
Page 15 ▶ Metalle, metallhaltige Stoffe, mineralische Stoffe, Ziegel und quarzhaltige Stoffe dürfen diesem Produkt nicht gesägt werden. • Verwenden Sie für dieses Produkt nur Hilti Nuron LiIon-Akkus der Typenreihe B 22. Hilti empfiehlt für dieses Produkt die Verwendung der in der Tabelle am Ende dieser Bedienungsanleitung angegebenen Akkus.
Page 16 Die Abfrage zum Zustand des Akkus konnte nicht blinkt eine (1) LED schnell gelb. abgeschlossen werden. Wiederholen Sie den Vor- gang oder wenden Sie sich an den Hilti Service. Alle LEDs leuchten als Lauflicht und anschließend Wenn ein angeschlossenes Produkt weiterhin ver- leuchtet eine (1) LED konstant rot.
Page 17 Umgebungstemperatur bei Betrieb −17 ℃ … 60 ℃ Lagertemperatur −20 ℃ … 40 ℃ Akkutemperatur bei Ladebeginn −10 ℃ … 45 ℃ Geräuschinformation und Schwingungswerte nach EN 62841 Die in diesen Anweisungen angegebenen Schalldruck- und Schwingungswerte sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen mitein- ander verwendet werden.
Page 18 Beachten Sie Ihre nationalen Richtlinien für Arbeiten in Höhe. Verwenden Sie als Absturzsicherung für dieses Produkt ausschließlich eine Kombination aus der Hilti Fallsicherung mit der Hilti Werkzeug-Halteleine #2261970. ▶ Befestigen Sie die Fallsicherung in den Montageöffnungen für Zubehör. Kontrollieren Sie den sicheren Halt.
Page 19 11. Stecken Sie den Innensechskantschlüssel in das dafür vorgesehene Loch. Schnitttiefe einstellen 1. Lösen Sie den Klemmhebel der Schnitttiefeneinstellung (1). 2. Heben Sie das Produkt in einer scherenförmigen Bewegung an und stellen Sie die Schnitttiefe ein (2). 3. Ziehen Sie den Klemmhebel der Schnitttiefeneinstellung fest (3). Die eingestellte Schnitttiefe sollte immer ca.
Page 20 Feuchtigkeit aus (z. B. in Wasser tauchen oder im Regen stehen lassen). Wenn ein Akku durchnässt wurde, behandeln Sie ihn wie einen beschädigten Akku. Isolieren Sie ihn in einem nicht brennbaren Behälter und wenden Sie sich an den Hilti Service. •...
Page 21 Bringen Sie nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen an und prüfen Sie diese auf einwandfreie Funktion. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von Hilti freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Reinigung der Schutzeinrichtung 1.
Page 22 ▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.
Page 23: En Original Operating Instructions
Herstellergewährleistung ▶ Bitte wenden Sie sich bei Fragen zu den Gewährleistungsbedingungen an Ihren lokalen Hilti Partner. Weitere Informationen Weiterführende Informationen zu Bedienung, Technik, Umwelt und Recycling finden Sie unter folgendem Link: qr.hilti.com/manual/?id=2360043 Diesen Link finden Sie auch am Ende der Bedienungsanleitung als QR-Code.
Page 24 1.3.2 Additional symbols for cordless products The following symbols are used on the product: Hilti Li-ion battery type series used. Observe the information given in the section headed In- tended use. Li-ion battery Never use the battery as a striking tool.
Page 25 ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Cordless circular saw SC 6WL-22 Generation Serial no.
Page 26 ▶ Dress properly. Do not wear loose clothing or jewellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. ▶ If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used.
Page 27 ▶ Adjust the cutting depth to the thickness of the workpiece. Less than a full tooth of the blade teeth should be visible below the workpiece. ▶ Never hold the workpiece in your hands or across your leg while cutting. Secure the workpiece to a stable platform.
Page 28 ▶ Always observe that the lower guard is covering the blade before placing the saw down on bench or floor. An unprotected, coasting blade will cause the saw to walk backwards, cutting whatever is in its path. Be aware of the time it takes for the blade to stop after switch is released. Additional safety instructions Personal safety ▶...
Page 29 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
Page 30 For these batteries, use only Hilti chargers of the type series listed at the end of these operating instructions. Items supplied Circular saw, saw blade, clamping flange, mounting flange, clamping screw, hex key, operating instructions Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group English 2360043...
Page 31 Accessories (available separately) Guide rail adapter, guide rail, fence Status indicators of the Liion battery Hilti Nuron Li-ion batteries can indicate state of charge, fault messages and the battery's state of health. 3.5.1 Indicators for state of charge and fault messages...
Page 32 Fence Use of the single arm fence allows precise cuts to be made along the edge of the workpiece, or strips of even width to be cut. The fence can be fitted on either side of the base plate. Scaffold hook The product has a scaffold hook that you can use to hook the product briefly to a railing, for example.
Page 33 ▶ Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970.
Page 34 ▶ Secure one carabiner of the tool tether to the retaining strap and secure the second carabiner to a load-bearing structure. Check that both carabiners hold securely. Comply with the operating instructions of the Hilti retaining strap and those of the Hilti tool tether. Removing the saw blade...
Page 35 Installing fence 1. Release the clamping lever (1). 2. Push the fence into the base plate. ▶ You can adjust the cutting width to suit your application (2). 3. Close the clamping lever. 5.10 Installing guide rail adapter (accessory) 1. Remove the fence, if fitted. 2.
Page 36 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group Cleaning the guard 1.
Page 37 If a problem occurs, always observe the status indicator of the battery. See the section headed Status indicators of the Liion battery. If the trouble you are experiencing is not listed in this table or you are unable to rectify the problem by yourself, contact Hilti Service. Trouble or fault Possible cause...
Page 38: Nl Originele Handleiding
▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 39 De volgende symbolen worden in deze handleiding gebruikt: Handleiding in acht nemen Gebruikstips en andere nuttige informatie Omgang met recyclebare materialen Elektrisch gereedschap en accu's niet met het huisvuil meegeven Hilti Li-ion accu Hilti acculader 1.2.3 Symbolen in afbeeldingen De volgende symbolen worden in afbeeldingen gebruikt: Deze cijfers verwijzen naar de betreffende afbeelding aan het begin van deze handleiding.
Page 40 USA en Canada. 1.3.2 Extra symbolen bij accu-aangedreven producten De volgende symbolen worden op het product gebruikt: Gebruikte Hilti Li-ion-accu typeserie. De gegevens in het hoofdstuk Correct gebruik in acht nemen. Liion-accu Gebruik de accu nooit als hamer.
Page 41 Het in de veiligheidsvoorschriften gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen met netvoeding (met aansluitkabel) en op accu-aangedreven elektrische gereedschappen (zonder aansluitkabel). Veiligheid op de werkplek ▶ Houd uw werkgebied schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan tot ongevallen leiden.
Page 42 Gebruik en hantering van het elektrisch gereedschap ▶ Overbelast het apparaat niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrisch gereedschap. Met het passende elektrisch gereedschap werkt u beter en veiliger binnen het aangegeven vermogensbereik. ▶ Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Page 43 ▶ Kom niet met uw handen onder het werkstuk. Onder het werkstuk kan de beschermkap u niet tegen het zaagblad beschermen. ▶ Pas de zaagdiepte aan de dikte van het werkstuk aan. Er mag minder dan een volle tandhoogte onder het werkstuk zichtbaar zijn.
Page 44 ▶ Controleer de functie van de veer voor de onderste beschermkap. Laat het apparaat voor gebruik repareren wanneer de onderste beschermkap en de veer niet correct werken. Door beschadigde onderdelen, kleverige afzettingen of ophopingen van spanen wordt de werking van de onderste beschermkap vertraagd.
Page 45 Als de accu na een uur nog steeds te heet is om aan te raken, dan is hij defect. Neem contact op met de Hilti Service of lees het document "Aanwijzingen voor de veiligheid en het gebruik van Hilti Li-ion accu's".
Page 46 • Gebruik voor dit product alleen Hilti Nuron Li-ion-accu's van de typeserie B 22. Hilti adviseert voor dit product het gebruik van de in de tabel aan het einde van deze handleiding vermelde accu's. •...
Page 47 Toebehoren (afzonderlijk verkrijgbaar) Geleiderailadapter, geleiderail, parallelaanslag Weergaven van de Li-ion accu Hilti Nuron Li-ion-accu's kunnen de laadtoestand, foutmeldingen en de toestand van de accu weergeven. 3.5.1 Weergaven voor de laadtoestand en foutmeldingen WAARSCHUWING Gevaar voor letsel door vallende accu! ▶ Let er bij een aangesloten accu na het indrukken van de ontgrendelingstoets op dat de accu weer correct in het gebruikte product wordt vergrendeld.
Page 48 Wanneer een aangesloten product niet meer kan worden gebruikt, is de accu aan het einde van zijn levensduur en moet deze worden vervangen. Wendt u zich tot uw Hilti Service. Parallelaanslag Met behulp van de eenarmige parallelaanslag kunnen exacte zaagsnedes langs een rand van het werkstuk worden uitgevoerd of isometrische lijsten worden gezaagd.
Page 49 afwijkende inzetgereedschappen of als het onvoldoende wordt onderhouden, kunnen de gegevens afwijken. Hierdoor kunnen de blootstellingswaarden over de gehele gebruiksperiode duidelijk worden verhoogd. Voor een nauwkeurige inschatting van de exposities moet ook rekening worden gehouden met de tijden waarin het apparaat is uitgeschakeld of weliswaar draait maar niet wordt gebruikt. Hierdoor kunnen de exposities over de gehele gebruiksperiode duidelijk worden verlaagd.
Page 50 Neem de lokale richtlijnen voor het werken op hoogtes in acht. Gebruik als valbeveiliging voor dit product uitsluitend een combinatie van de Hilti valbeveiliging met het Hilti gereedschapsbevestigingskoord #2261970. ▶ Bevestig de valbeveiliging in de montageopeningen voor toebehoren. Controleer de correcte bevestiging.
Page 51 3. Zet de spanhendel voor de zaagdiepte-instelling vast (3). De ingestelde zaagdiepte dient altijd zo te worden gekozen, dat deze circa 5 tot 10 mm groter is dan de te zagen materiaaldikte. Zaaghoek voor verstek zagen instellen U kunt zaaghoek tussen 0° en 53° instellen. Via de zaaghoek-voorinstelling kunt u de maximaal instelbare hoek op 22,5°...
Page 52 (bijvoorbeeld in water dompelen of in de regen laten staan). Wanneer een accu doornat is, behandelt u de accu als een beschadigde accu. Isoleer deze in een niet-brandbare bus en neem contact op met de Hilti Service. •...
Page 53 Voor een veilig gebruik alleen originele vervangingsonderdelen en verbruiksmaterialen gebruiken. Door Hilti goedgekeurde vervangingsonderdelen, verbruiksmaterialen en toebehoren voor uw product vindt u in uw Hilti Store of op: www.hilti.group Reinigen van de afscherming 1. Demonteer het zaagblad. → Pagina 44 2.
Page 54 ▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. Hilti producten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk.
Page 55: Fr Notice D'utilisation Originale
Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur 1.2.3 Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à...
Page 56 1.3.2 Symboles supplémentaires sur les produits sans fil Les symboles suivants sont utilisés sur le produit : Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Accu lithium-ions Ne jamais utiliser l'accu comme outil de percussion.
Page 57 Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéris- tiques techniques, qui accompagnent cet outil électroportatif.
Page 58 ▶ S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement. ▶...
Page 59 Service ▶ L'outil électroportatif doit uniquement être réparé par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil. ▶ Ne jamais entretenir d'accus endommagés. Toutes les opérations d'entretien sur des accus doivent exclusivement être réalisées par le fabricant ou un prestataire de service client agréé.
Page 60 ▶ Avant le sciage, vérifier le serrage des réglages de la profondeur de coupe et de l'angle de coupe. Si les réglages varient pendant la coupe, cela peut provoquer un grippage et un recul. ▶ Travailler avec d'autant plus de prudence pour découper des parois existantes ou d'autres zones sans visibilité.
Page 61 ▶ Vérifier qu'il n'y a pas d'obstacles dans la surface de coupe, tels que des clous, vis ou autres pièces métalliques. ▶ Utiliser exclusivement des lames de scie recommandées par Hilti, conformes à la norme EN 847-1. ▶ Lors du sciage de matière plastique, veiller à ce que la pièce ne devienne pas trop chaude et ne fonde pas.
Page 62 Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. Lire les remarques relatives à la sécurité et à l'utilisation des accus LiIon Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.
Page 63 à la fin de ce manuel d'utilisation. • Pour ces accus, n'utiliser que des chargeurs Hilti des séries indiquées à la fin de ce manuel d'utilisation. Éléments livrés Scie circulaire, lame de scie, flasque de serrage, flasque support, vis de serrage, clé pour vis à six pans creux, notice d'utilisation D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à...
Page 64 Si un produit raccordé ne peut plus être utilisé, l'accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s'adresser au S.A.V Hilti. Butée parallèle La butée parallèle à bras unique permet d'effectuer des coupes exactes le long d'une arête de la pièce travaillée ou de couper des formes de dimensions identiques.
Page 65 Température de stockage −20 ℃ … 40 ℃ Température de l'accu au début de la charge −10 ℃ … 45 ℃ Valeurs de bruit et de vibrations selon EN 62841 Les valeurs de pression acoustique et de vibrations mentionnées dans ces instructions ont été mesurées conformément à...
Page 66 ▶ Fixer un mousqueton de la longe porte-outil dans la sécurité anti-chute et le second mousqueton sur une structure porteuse. Vérifier qu'elle tient bien. Respecter les modes d'emploi de la sécurité anti-chute Hilti et de la longe porte-outil Hilti. Démontage de la lame de scie AVERTISSEMENT Risque de brûlure, de coupure au niveau de la lame de scie, de la vis de serrage et du flasque de...
Page 67 Réglage de la profondeur de coupe 1. Desserrer le levier de blocage du réglage de la profondeur de coupe (1). 2. Lever le produit dans un mouvement en ciseaux et régler la profondeur de coupe (2). 3. Serrer à fond le levier de blocage du réglage de la profondeur de coupe (3). La profondeur de coupe réglée devrait toujours être choisie environ 5 à...
Page 68 Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels. • Ne pas utiliser le produit en cas d'endommagements et/ou de dysfonctionnements. Faire immédiatement réparer le produit par le S.A.V. Hilti. Français 2360043 *2360043*...
Page 69 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group Nettoyage de l'équipement de protection...
Page 70 ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
Page 71: Es Manual De Instrucciones Original
Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Informations complémentaires Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous : qr.hilti.com/manual/?id=2360043 Ce lien figure également à...
Page 72 1.3.2 Símbolos adicionales en productos alimentados por batería En el producto se utilizan los siguientes símbolos: Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicaciones recogidas en el capítulo Uso conforme a las prescripciones. Batería de Ion-Litio Nunca utilice la batería como herramienta de percusión.
Page 73 Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones...
Page 74 ▶ Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oídos.
Page 75 ▶ La utilización inadecuada de la batería puede provocar fugas de líquido. Evite el contacto con este líquido. En caso de contacto accidental, enjuague el área afectada con abundante agua. En caso de contacto con los ojos, acuda además inmediatamente a un médico. El líquido de la batería puede irritar la piel o producir quemaduras.
Page 76 ▶ Si la hoja de sierra se atasca o el trabajo se interrumpe, desconecte la sierra y espere hasta que la hoja de sierra se detenga. Nunca intente extraer la sierra de la pieza de trabajo ni tirar de ella hacia atrás mientras la hoja de sierra esté en funcionamiento, ya que de lo contrario puede rebotar.
Page 77 ▶ Asegúrese de que no haya obstáculos en el recorrido de corte, como, p. ej., clavos, tornillos u otras piezas metálicas. ▶ Utilice únicamente hojas de sierra recomendadas por Hilti que cumplan la norma EN 847-1. ▶ Al serrar plásticos, asegúrese de que la pieza de trabajo no se caliente demasiado y se derrita.
Page 78 Tenga en cuenta las directivas especiales aplicables al transporte, almacenamiento y uso de las baterías de Ion-Litio. Lea las instrucciones de seguridad y uso de las baterías de Ion-Litio de Hilti, que puede encontrar escaneando el código QR que se encuentra al final de estas instrucciones de uso.
Page 79 Accesorio (disponible por separado) Adaptador del carril guía, carril guía, tope paralelo Mostrar la batería Ion-Litio Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería. 3.5.1 Visualización del estado de carga y de los mensajes de error...
Page 80 La batería Ion-Litio está totalmente descargada. Cargue la batería. Si tras cargar la batería el LED sigue parpadeando rápidamente, diríjase al Servicio Técnico de Hilti. Un (1) LED parpadea rápidamente en amarillo La batería de Ion-Litio o el producto conectado a ella están sobrecargados, demasiado calientes,...
Page 81 Datos técnicos Características del producto SC 6WL-22 Tensión nominal 21,6 V Peso 2,60 kg (sin batería, conforme a EPTA-Procedure 01) Diámetro de la hoja de sierra 160 mm … 165 mm Grosor del disco base 0,5 mm … 1,5 mm Ancho de corte 1,5 mm …...
Page 82 ▶ Fije un mosquetón de la cuerda de amarre para herramientas a la protección anticaídas y el segundo mosquetón a una estructura portante. Compruebe que ambos mosquetones queden fijados de forma segura. Tenga en cuenta los manuales de instrucciones de la protección anticaídas de Hilti y de la cuerda de amarre para herramientas de Hilti. Español...
Page 83 Desmontaje de la hoja de sierra ADVERTENCIA Peligro de quemaduras y cortes en la hoja de sierra, el tornillo de apriete y la brida de apriete Como consecuencia pueden producirse quemaduras y lesiones por cortes. ▶ Utilice guantes de protección para cambiar de útil. 1.
Page 84 5.10 Montaje del adaptador del carril guía (accesorio) 1. En caso necesario, desmonte el tope paralelo. 2. Enganche la placa base en las almas de soporte traseras del adaptador del carril guía (1). 3. Coloque la placa base en el adaptador del carril guía (2). ▶...
Page 85 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group Limpieza del dispositivo de protección 1.
Page 86 En caso de producirse una avería, compruebe el indicador de estado de la batería. Véase el capítulo Mostrar la batería de Ion-Litio. Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti. Anomalía Posible causa Solución...
Page 87: Pt Manual De Instruções Original
Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Page 88 Consultar o manual de instruções Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Bateria de iões de lítio Hilti Carregador Hilti 1.2.3 Símbolos nas figuras Em figuras são utilizados os seguintes símbolos: Estes números remetem para a figura respectiva no início do presente manual de instruções.
Page 89 Símbolos adicionais no caso de produtos a bateria No produto são utilizados os seguintes símbolos: Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utili- zação conforme a finalidade projectada. Bateria de iões de lítio Nunca utilize a bateria como ferramenta de percussão.
Page 90 O termo “ferramenta eléctrica” utilizado nas normas de segurança refere-se a ferramentas com ligação à corrente eléctrica (com cabo de alimentação) ou a ferramentas a bateria (sem cabo). Segurança no posto de trabalho ▶ Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes.
Page 91 ▶ Não utilize a ferramenta eléctrica se o interruptor estiver defeituoso. Uma ferramenta eléctrica que já não possa ser accionada pelo interruptor é perigosa e deve ser reparada. ▶ Retire a ficha da tomada e/ou remova uma bateria amovível antes de efectuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta.
Page 92 ▶ Nunca segure a peça a cortar com as mãos ou sobre as pernas. Fixe-a a um suporte estável. É importante fixar a peça a cortar firmemente, a fim de minimizar as possibilidades de haver contacto com o corpo, de a lâmina de serra emperrar ou de se perder o controlo. ▶...
Page 93 ▶ Abra o resguardo de disco inferior à mão unicamente em caso de cortes especiais, como "cortes de imersão ou em ângulo". Abra o resguardo de disco inferior através da alavanca de tracção, soltando-a logo que a lâmina de serra mergulhar na peça a cortar. Em todos os outros trabalhos de corte, o resguardo de disco inferior deve trabalhar automaticamente.
Page 94 Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".
Page 95 • Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. A Hilti recomenda que se utilizem as baterias indicadas na tabela no fim deste manual de instruções.
Page 96 Acessórios (disponíveis em separado) Adaptador para trilho-guia, trilho-guia, encosto paralelo Indicações da bateria de iões de lítio As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria. 3.5.1 Indicações relativas ao estado de carga e mensagens de erro...
Page 97 (1) LED pisca rapidamente a da bateria. Repita o procedimento ou contacte o amarelo. Centro de Assistência Técnica Hilti. Todos os LEDs acendem como luz de perseguição Se um produto conectado ainda puder ser utili- e, em seguida, um (1) LED está sempre aceso a zado, a capacidade restante da bateria é...
Page 98 Informação sobre o ruído e valores de vibração em conformidade com a EN 62841 Os valores de pressão acústica e de vibração indicados nestas instruções foram medidos em conformidade com um processo de medição normalizado, podendo ser utilizados para a intercomparação de ferramentas eléctricas.
Page 99 Risco de ferimentos devido a queda de ferramentas e/ou acessórios! ▶ Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. ▶ Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.
Page 100 2. Levante o produto num movimento tipo tesoura e ajuste a profundidade de corte (2). 3. Aperte a alavanca de aperto da regulação da profundidade de corte (3). A profundidade de corte ajustada deveria sempre ser seleccionada cerca de 5 a 10 mm superior à...
Page 101 (por ex., mergulhar em água ou deixar à chuva). Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti. • Mantenha a bateria sem resíduos de óleo e massa consistente externos. Não permita que se acumule desnecessariamente pó...
Page 102 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Limpeza dos dispositivos de protecção 1. Desmonte a lâmina de serra. → Página 93 2.
Page 103 ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Page 104: It Manuale D'istruzioni Originale
Rispettare il manuale d'istruzioni Indicazioni sull'utilizzo ed altre informazioni utili Smaltimento dei materiali riciclabili Non gettare elettroutensili o batterie tra i rifiuti domestici Hilti Batteria al litio Hilti Caricabatteria 1.2.3 Simboli nelle figure Vengono utilizzati i seguenti simboli nelle figure: Questi numeri rimandano alle figure corrispondenti all'inizio del presente manuale d'istruzioni.
Page 105 1.3.2 Ulteriori simboli per i prodotti alimentati a batteria I seguenti simboli vengono utilizzati sul prodotto: Serie di batteria al litio Hilti utilizzata. Attenersi alle indicazioni riportate nel capitolo Utilizzo conforme. Batteria al litio Non utilizzare in alcun caso la batteria come attrezzo a percussione.
Page 106 L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. Le documentazioni tecniche sono archiviate qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico.
Page 107 ▶ Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Se si avrà cura d'indossare l'equipaggiamento di protezione personale come la mascherina antipolvere, le calzature antinfortunistiche antiscivolo, l'elmetto di protezione o le protezioni acustiche, a seconda dell'impiego previsto per l'attrezzo, si potrà ridurre il rischio di lesioni. ▶...
Page 108 ▶ Non utilizzare batterie danneggiate o modificate. Tali batterie possono comportarsi in modo imprevedibile e provocare fiamme, esplosioni o pericolo di lesioni. ▶ Non esporre la batteria a fiamme o ad alte temperature. Eventuali fiamme o temperature superiori a 130 °C (265 °F) possono provocare un'esplosione. ▶...
Page 109 movimento: questa azione potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa del blocco della lama. ▶ Se si vuole riavviare una sega che è ancora all'interno del pezzo in lavorazione, centrare la lama nella fenditura di taglio e verificare che i denti della sega non siano incastrati nel pezzo stesso. Se la lama si incastra, può...
Page 110 ▶ Accertarsi che non vi siano ostacoli nel percorso di taglio, come ad esempio chiodi, viti o altri parti in metallo. ▶ Utilizzare esclusivamente lame raccomandate da Hilti che soddisfano la norma EN 847-1. ▶ Durante il taglio di plastica, accertarsi che il pezzo in lavorazione non sia troppo caldo e che non fonda.
Page 111 Osservare le direttive speciali valide per il trasporto, il magazzinaggio e l'utilizzo di batterie al litio. Leggere le avvertenze per la sicurezza e l'utilizzo delle batterie al litio Hilti riportate alla fine del presente manuale d'istruzioni, scansionando il codice QR.
Page 112 ▶ Non utilizzare questo prodotto per il taglio di metalli, materiali contenenti metallo, materiali di natura minerale, mattoni e materiali al quarzo. • Per questo prodotto utilizzare esclusivamente le batterie al litio Hilti Nuron della serie B 22. Per questo prodotto Hilti raccomanda l'uso delle batterie riportate nella tabella alla fine del presente manuale d'istruzioni.
Page 113 Adattatore binario di guida, binario di guida, guida parallela Indicazioni della batteria al litio Le batterie al litio Hilti Nuron possono indicare il livello di carica, i messaggi di errore e lo stato della batteria. 3.5.1 Indicazione del livello di carica e dei messaggi di errore...
Page 114 Impossibile portare a termine la richiesta relativa LED giallo lampeggia rapidamente. allo stato della batteria. Ripetere la procedura o rivolgersi al Centro Riparazioni Hilti. Tutti i LED si accendono in sequenza e infine il (1) Se è possibile continuare ad utilizzare un prodotto LED rosso rimane acceso costantemente.
Page 115 Dati su rumorosità e vibrazioni secondo la norma EN 62841 I valori relativi alla pressione acustica e alle vibrazioni riportati nelle presenti istruzioni sono stati misurati secondo una procedura standardizzata e possono essere utilizzati per confrontare i diversi attrezzi elettrici. Sono adatti anche ad una valutazione preventiva delle esposizioni.
Page 116 ▶ Fissare un moschettone della fune di sicurezza dell'utensile al dispositivo anticaduta e il secondo moschettone a una struttura portante. Controllare che i due moschettoni siano fissati in modo sicuro. Rispettare le istruzioni per l'uso del dispositivo anticaduta Hilti e delle funi di sicurezza utensili Hilti. Smontaggio della lama...
Page 117 2. Sollevare il prodotto con un movimento a forbice ed impostare la profondità di taglio (2). 3. Tirare la leva di serraggio per la regolazione della profondità di taglio (3). La profondità di taglio impostata dev'essere selezionata in modo da essere circa 5-10 mm maggiore rispetto allo spessore del materiale da tagliare.
Page 118 (ad es. non immergere in acqua né esporre a pioggia). Se un batteria è stata bagnata, trattarla come una batteria danneggiata. Isolarla in un contenitore non infiammabile e rivolgersi al Centro Riparazioni Hilti. • Tenere la batteria priva di olio e grasso esterni. Non lasciare che sulla batteria si accumuli inutilmente polvere o sporcizia.
Page 119 Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori autorizzati da Hilti per il vostro prodotto sono disponibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group Pulizia del dispositivo di protezione 1.
Page 120 ▶ Coprire i collegamenti con materiale non conduttivo per evitare cortocircuiti. ▶ Smaltire le batterie in modo che non possano finire in mano ai bambini. ▶ Smaltire la batteria presso l'Hilti Store di fiducia oppure rivolgersi alla propria azienda di smaltimento competente.
Page 121: Da Original Brugsanvisning
Ulteriori informazioni Per ulteriori informazioni riguardo ad utilizzo, tecnologia, aspetti ambientali e riciclaggio, consultare il seguente link: qr.hilti.com/manual/?id=2360043 Questo link si trova anche alla fine del manuale d'istruzioni per l'uso come codice QR. Original brugsanvisning Om brugsanvisningen Om denne brugsanvisning •...
Page 122 1.3.2 Yderligere symboler på batteridrevne produkter Følgende symboler anvendes på produktet: Anvendt Hilti lithium-ion-batteriserie. Overhold oplysningerne i kapitlet Tilsigtet anvendelse. Lithium-ion-batteri Brug aldrig batteriet som slagværktøj. Lad ikke batteriet falde på gulvet. Brug ikke et batteri, der har fået et slag eller på anden vis er beskadiget.
Page 123 Sidst i dette dokument finder du et bilede af overensstemmelseserklæ- ringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
Page 124 ▶ Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Ved at anvende en støvudsugning er det muligt at nedsætte risiciene som følge af støv. ▶ Man må ikke ignorere sikkerhedsreglerne for elværktøj, heller ikke selvom man er fortrolig med brugen af elværktøjet.
Page 125 ▶ Tilpas skæredybden til emnets tykkelse. Der må højst kunne ses en fuld tandhøjde under emnet. ▶ Hold aldrig emnet i hånden eller over et ben. Fastgør emnet på en stabil holder. Det er vigtigt, at emnet fastgøres ordentligt for at minimere faren for kropskontakt, klemning af savklingen eller tab af kontrol over saven.
Page 126 savklingen dykker ned i emnet. Ved alle andre saveopgaver skal den nederste beskyttelsesafskærmning arbejde automatisk. ▶ Læg ikke saven på arbejdsbænken eller på gulvet, uden at den nederste beskyttelsesafskærmning dækker savklingen. En ubeskyttet savklinge med efterløb bevæger saven i den modsatte retning af saveretningen og saver i alt, hvad den støder på.
Page 127 Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service eller læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".
Page 128 ▶ Metaller, metalholdige materialer, mineralske materialer, tegl og kvartsholdige materialer må ikke saves med dette produkt. • Brug kun Hilti Nuron Liion-batterier fra B 22-serien til dette produkt. Hilti anbefaler at bruge de batterier, der er anført i tabellen i slutningen af denne brugsanvisning, til dette produkt. •...
Page 129 Tilbehør (købes separat) Styreskinneadapter, styreskinne, parallelanslag Li-ion-batteriets indikatorer Hilti Nuron Li-ion-batterier kan vise ladetilstand, fejlmeddelelser og batteriets tilstand. 3.5.1 Visning af ladetilstand og fejlmeddelelser ADVARSEL Fare for personskader på grund af batteri, der falder på gulvet! ▶ Sørg for, at du ved isat batteri efter tryk på frigøringsknappen bringer batteriet korrekt i indgreb igen i det anvendte produkt.
Page 130 Parallelanslag Med det etarmede parallelanslag er det muligt at lave præcise snit langs med kanten af et emne og at save ensartede lister. Parallelanslaget kan monteres på begge sider af grundpladen. Stilladskrog Produktet er udstyret med en stilladskrog, så du kan hænge produktet kortvarigt på f.eks. et gelænder. Når du skal bruge stilladskrogen, skal du klappe den 180°...
Page 131 ▶ Kontrollér værktøjssikkerhedslinens fastgørelsespunkt for mulige skader før hver brug. Overhold nationale retningslinjer for opgaver i højden. Brug kun en kombination af Hilti faldsikringen og Hilti værktøjslinen #2261970 som nedstyrtningssikring for dette produkt. ▶ Fastgør faldsikringen i monteringsåbningerne for tilbehør. Kontroller, at den sidder sikkert.
Page 132 ▶ Fastgør den ene karabinhage på værktøjslinen til faldsikringen og den anden karabinhage til en bærende struktur. Kontrollér, at begge karabinhager sidder sikkert. Overhold brugsanvisningerne for Hilti faldsikringen og Hilti værktøjslinen. Afmontering af savklinge ADVARSEL Fare for forbrænding og snitsår på savklinge, spændeskrue og spændeflange Det kan medføre forbrændinger og snitsår.
Page 133 Montering af parallelanslag 1. Løsn klemgrebet (1). 2. Skub parallelanslaget ind i grundpladen. ▶ Du kan tilpasse skærebredden alt efter opgaven (2). 3. Spænd klemgrebet. 5.10 Montering af styreskinneadapter (tilbehør) 1. Afmonter om nødvendigt parallelanslaget. 2. Hægt grundpladen fast i de bageste holdelasker på styreskinneadapteren (1). 3.
Page 134 Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontroller dem for korrekt funktion. Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Rengøring af beskyttelsesanordning 1.
Page 135 Ved fejl, som ikke fremgår af denne tabel, eller som du ikke selv kan afhjælpe, beder vi dig om at kontakte Hilti Service. Fejl Mulig årsag Løsning Batteriets lysdioder viser in- Batteriet er defekt ▶ Kontakt Hilti Service. genting Tænd/sluk-knappen kan ikke Ingen fejl (sikkerhedsfunktion). ▶ Tryk på startspærren. trykkes ned eller er blokeret. ▶ Oplad batteriet.
Page 136: Sv Originalbruksanvisning
▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual/?id=2360043...
Page 137 I den här bruksanvisningen används följande symboler: Observera bruksanvisningen Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Hilti litiumjonbatteri Hilti Batteriladdare 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.
Page 138 Härmed intygar tillverkaren med ensamt ansvar att produkten som beskrivs överensstämmer med gällande lagstiftning och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data...
Page 139 ▶ Arbeta inte med elverktyget i omgivningar med explosionsrisk där det finns brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna. ▶ Håll barn och obehöriga personer på betryggande avstånd under arbetet med elverktyget. Om du störs av obehöriga personer kan du förlora kontrollen över verktyget.
Page 140 ▶ Använd elverktyg, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvill- koren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. ▶ Se till att handtaget och greppytorna är torra, rena och fria från olja och fett. Med hala handtag och gripytor går det inte att hantera och kontrollera elverktyget säkert i oväntade situationer.
Page 141 ▶ Håll fast sågen med båda händerna och håll armarna i en position som hjälper dig att stå emot bakslagskrafterna. Håll sågklingan sidledes och se till att aldrig hålla den i linje med kroppen. Vid ett bakslag kan cirkelsågen hoppa bakåt, men om du har vidtagit rätt försiktighetsåtgärder kan du hålla emot bakslagskrafterna.
Page 142 ▶ Kontrollera att det inte finns några hinder i sågbanan som t.ex. spikar, skruvar eller andra metalldelar. ▶ Använd uteslutande de sågklingor som Hilti rekommenderar och som uppfyller standarden EN 847-1. ▶ Var försiktig vid sågning av plast så att arbetsstycket inte överhettas och smälter.
Page 143 Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service eller läs dokumentet ”Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier”.
Page 144 Använd endast Hiltis batteriladdare från de typserier som anges i slutet av bruksanvisningen. Leveransinnehåll Cirkelsåg, sågklinga, spännfläns, stödbricka, spännskruv, insexnyckel, bruksanvisning Dessutom finns fler systemprodukter till din produkt både i närmaste Hilti Store och på nätet: www.hilti.group Tillbehör (beställs separat) Styrskeneadapter, styrskena, parallellanslag Indikering för litiumjonbatteriet...
Page 145 (1) lysdiod grönt. Alla lysdioder lyser i turordning och därefter blinkar Begäran om batteristatus kunde inte slutföras. Upprepa proceduren eller kontakta Hilti-service. en (1) lysdiod snabbt gult. Alla lysdioder lyser i turordning och därefter lyser Om en ansluten produkt kan fortsätta användas är en (1) lysdiod med fast rött sken.
Page 146 Bullerinformation och vibrationsvärden enligt EN 62841 De ljudtrycks- och vibrationsvärden som anges i anvisningarna har uppmätts med en standardiserad mätmetod och kan användas för att jämföra olika elverktyg med varandra. De kan också användas för att göra en preliminär uppskattning av exponeringarna. De angivna värdena representerar elverktygets huvudsakliga användning.
Page 147 ▶ Kontrollera om verktygslinans fästpunkt är skadad inför varje användning. Observera nationella föreskrifter för arbeten på höga höjder. Använd uteslutande en kombination av Hilti fästband med Hilti verktygslina #2261970 som fallskydd för denna produkt. ▶ Haka fast fästbandet i öppningen för tillbehör. Kontrollera att det sitter stadigt fast.
Page 148 3. Dra åt klämspaken för inställningen av skärdjupet (3). Snittdjupet ska alltid vara ca 5 till 10 mm större än tjockleken på materialet som ska sågas. Ställ in sågvinkel för geringssnitt Du kan ställa in en sågvinkeln på mellan 0° och 53°. Med förinställningen för sågvinkel du förinställa den maximalt inställbara vinkeln på...
Page 149 • Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group 2360043...
Page 150 Rengöring av skyddsanordning 1. Demontera sågklingan. → Sidan 141 2. Rengör skydden försiktigt med en torr borste. 3. Ta bort avlagringar och sågspån inuti skyddsanordningarna med något lämpligt verktyg. 4. Montera sågklingan. → Sidan 141 Rengör spånkanalen Genom spånkanalen leds sågspånen bort från insidan av det övre klingskyddet. Om spånkanalen blir igensatt kan sågspånen inte ledas bort ordentligt.
Page 151 Kontakta Hilti-service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning Batteriets lysdioder indikerar Batteriet är defekt ▶ Vänd dig till Hilti-service. ingenting ▶ Tryck in tillkopplingsspärren.
Page 152: No Original Bruksanvisning
Følgende symboler benyttes i denne bruksanvisningen: Følg bruksanvisningen Bruksanvisninger og andre nyttige opplysninger Håndtering av resirkulerbare materialer Ikke kast elektriske apparater eller batterier i husholdningsavfallet Hilti liIon-batteri Hilti Lader 1.2.3 Symboler i illustrasjoner Følgende symboler brukes i illustrasjonene: Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
Page 153 1.3.2 Tilleggssymboler for batteridrevne produkter Følgende symboler brukes på produktet: Benyttet Hilti li-Ion-batteriserie. Følg anvisningene i kapitlet Forskriftsmessig bruk. Li-ion-batteri Bruk aldri batteriet som slagverktøy. Ikke mist ned batteriet. Ikke bruk et batteri som har vært utsatt for støt eller er skadet på annen måte.
Page 154 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.
Page 155 Bruk og behandling av elektroverktøyet ▶ Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. ▶ Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må...
Page 156 ▶ Hold alltid elektroverktøyet i de isolerte gripeflatene når du utfører arbeid der elektroverktøyet kan treffe på skjulte strømledninger. Kontakt med en spenningsførende ledning setter også maskinens metalldeler under spenning og fører til elektrisk støt. ▶ Bruk alltid anslag eller en rett kantfører ved langsgående skjæring. Dette gir mer nøyaktige snitt og reduserer muligheten for at sagbladet kommer i klem.
Page 157 ▶ Forsikre deg om at ikke er hindringer i snittbanen, for eksempel spiker, skruer eller andre metalldeler. ▶ Bruk bare sagblad som er anbefalt av Hilti, og som oppfyller normen EN 847-1. ▶ Ved saging i plast må du passe på at arbeidsstykket ikke blir for varmt og smelter.
Page 158 La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".
Page 159 ▶ Metaller, metallholdige stoffer, mineralske stoffer, tegl og kvartsholdige stoffer må ikke sages med dette produktet. • Til dette produktet må det bare benyttes Hilti Nuron liion-batterier i serien B 22. Hilti anbefaler å benytte batteriene som er angitt i tabellen bakerst i bruksanvisningen til produktet. •...
Page 160 Tilbehør (leveres separat) Ledeskinneadapter, ledeskinne, parallellanlegg Indikatorer for li-ion-batteriet Hilti Nuron Li-ion-batterier kan indikere ladetilstand, feilmeldinger og batteriets tilstand. 3.5.1 Indikatorer for ladetilstand og feilmeldinger ADVARSEL Fare for personskader på grunn av batteri som faller ned! ▶ Når du har satt i batteriet og trykt på låseknappen, må du kontrollere at batteriet igjen klikker på plass i produktet som brukes.
Page 161 Parallellanlegg Det enarmede parallellanlegget muliggjør eksakte kutt langs kanten på arbeidsstykket og kutting av lister med samme mål. Parallellanlegget kan monteres på begge sider av grunnplaten. Opphengskrok Produktet har en opphengskrok som du kan bruke til å henge produktet kortvarig på f.eks. et rekkverk. Når du vil bruke opphengskroken, vipper du den 180°...
Page 162 ▶ Kontroller festepunktet for verktøysnoren for mulige skader før hver bruk. Følg nasjonale retningslinjer for arbeid i høyden. Som fallsikring av dette produktet skal du kun bruke en kombinasjon av Hilti fallsikring og Hilti verktøysnor #2261970. ▶ Fest fallsikringen i monteringsåpningene for tilbehør. Kontroller at den sitter forsvarlig fast.
Page 163 ▶ Fest den ene karabinkroken på verktøysnoren til fallsikringen og den andre karabinkroken til en bærende konstruksjon. Kontroller at begge karabinkrokene sitter forsvarlig fast. Følg bruksanvisningene for Hilti fallsikring samt Hilti verktøysnor. Demontere sagblad ADVARSEL Fare for forbrennings- og kuttfare på sagblad, spennskrue og spennflens Resultatet kan bli forbrenninger og kuttskader.
Page 164 Montere parallellanlegg 1. Løsne klemarmen (1). 2. Skyv parallellanlegget inn på grunnplaten. ▶ Du kan tilpasse skjærebredden etter bruken (2). 3. Lukk klemarmen. 5.10 Montere ledeskinneadapter (tilbehør) 1. Demonter eventuelt parallellanlegget. 2. Hekt grunnplaten inn i de bakre holdesporene på ledeskinneadapteren (1). 3.
Page 165 Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt. Av hensyn til sikkerheten må du bare bruke originale reservedeler og forbruksmateriell. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du i nærmeste Hilti Store eller på: www.hilti.group Rengjøring av beskyttelsesinnretninger 1.
Page 166 ▶ Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring. Feilsøking Ta hensyn til batteriets statusindikator ved alle feil. Se kapittelet Indikator for li-ion-batteriet. Ved feil som ikke står i denne tabellen eller som du selv ikke kan utbedre, må du kontakte Hilti service. Feil Mulig årsak Løsning...
Page 167: Fi Alkuperäiset Ohjeet
▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren.
Page 168 Jos tuotteessa on tämä, kyseinen tarkastuslaitos on sertifioinut tuotteen Yhdysvaltojen ja Kana- dan markkinoille niillä voimassa olevien standardien mukaisesti. 1.3.2 Lisäsymbolit akkukäyttöisissä tuotteissa Tuotteessa käytetään seuraavia symboleita: Käytettävien Hilti-litiumioniakkujen tyyppisarja. Ota kappaleessa Tarkoituksenmukainen käyttö annetut tiedot huomioon. Suomi 2360043 *2360043*...
Page 169 Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voimassa olevien lakien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
Page 170 ▶ Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa. ▶ Kun käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvia jatkojohtoja. Ulko- käyttöön soveltuvan jatkojohdon käyttö...
Page 171 ▶ Pidä irrallinen akku loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nau- loista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun liittimet. Akun liittimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. ▶ Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei saa koskettaa. Vältä kosketusta sen kanssa.
Page 172 ▶ Jos sahanterä tarttuu kiinni tai keskeytät työnteon, kytke saha pois päältä ja odota sahanterä työkappaleessa, kunnes sahanterä on kokonaan pysähtynyt. Älä koskaan yritä nostaa sahaa irti työkappaleesta tai vetää sahaa taaksepäin sahanterän vielä pyöriessä, sillä muutoin takaisku saattaa yllättää. Määritä ja poista sahanterän kiinni tarttumisen syy. ▶...
Page 173 ▶ Käynnistymisen eston pitää aina olla päälle kytkettynä, kun vaihdat työkaluterän, lisävarusteosan tai akun ja kun kuljetat sähkötyökalua tai varastoit sen. ▶ Käytä aina työkappaleen materiaaliin ja ominaisuuksiin sopivaa sahanterää. ▶ Pyörösahan on aina oltava päälle kytkettynä, kun se viedään työkappaleeseen. ▶...
Page 174 ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle syttyvistä materiaaleista. Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Ota yhteys Hilti-huoltoon tai lue dokumentti "Hilti-litiumioniakkujen turvallisuuteen ja käyttöön liittyviä ohjeita".
Page 175 ▶ Tällä tuotteella ei saa sahata metallia, metallia sisältäviä materiaaleja, kiviainesmateriaaleja, tiiliä tai kvartsipitoisia materiaaleja. • Käytä tässä tuotteessa vain tyyppisarjan B 22 Hilti Nuron -litiumioniakkuja. Hilti suosittaa, että tässä tuotteessa käytetään tämän käyttöohjeen lopussa olevassa taulukossa mainittuja akkuja. •...
Page 176 50 %. sena. Jos liitettyä tuotetta ei enää voi käyttää, akku on tullut käyttöikänsä päähän ja vaihdettava. Ota yh- teys Hilti-huoltoon. Reunaohjain Yksivartisen reunaohjaimen avulla voit sahata tarkasti työkappaleen reunan tai mitoiltaan samanlaisen listan mukaisesti. Voit kiinnittää reunaohjaimen pohjalevyn kumpaankin reunaan.
Page 177 Melutiedot ja tärinäarvot EN 62841 mukaan Tässä käyttöohjeessa annetut äänenpaine- ja tärinäarvot on mitattu standardoitujen mittausmenetelmien mukaisesti, ja näitä arvoja voidaan käyttää sähkötyökalujen vertailussa. Ne soveltuvat myös altistumisten tilapäiseen arviointiin. Annetut arvot koskevat sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua kuitenkin käytetään muihin tarkoituksiin, poikkeavia työkaluja tai teriä...
Page 178 ▶ Käytä vain tuotteellesi suositeltua Hilti-työkaluliinaa. ▶ Aina ennen käyttöä tarkasta työkaluliinan kiinnityspisteen mahdolliset vauriot. Noudata maassasi voimassa olevia korkealla tehtävien töiden määräyksiä ja ohjeita. Käytä tämän tuotteen putoamissuojana ainoastaan Hilti-putoamisvarmistimen ja Hilti-työkaluliinan #2261970 yhdistelmää. ▶ Kiinnitä putoamisvarmistin lisävarusteelle tarkoitettuihin kiinnitysaukkoihin. Tarkasta kunnollinen kiinnitys.
Page 179 3. Kiristä sahaussyvyyden säädön lukitusvipu kiinni (3). Sahaussyvyys pitää aina säätää noin 5‒10 mm suuremmaksi kuin sahattavan materiaalin vahvuus. Jiirisahauskulman säätö Voit säätää sahauskulmaksi arvon väliltä 0° ja 53°. Sahauskulman esiasetuksella voit esisäätää säädettäväksi maksimikulmaksi kulman väliltä 22,5° ja 45°. 1.
Page 180 • Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. • Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.
Page 181 Suojalaitteiden puhdistus 1. Irrota sahanterä. → Sivu 172 2. Puhdista suojalaitteet varovasti kuivalla harjalla. 3. Poista suojalaitteiden sisälle kertynyt massa ja lastut sopivalla työkalulla. 4. Kiinnitä sahanterä. → Sivu 172 Lastukanavan puhdistus Lastukanava johtaa sahauslastut ylemmän teräsuojuksen sisältä pois. Jos lastukanava on tukkeutunut, lastujen poisto ei enää...
Page 182 Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Akun LED-merkkivalot eivät Akku rikki ▶ Ota yhteys Hilti-huoltoon. näytä mitään Käyttökytkintä ei saa painet- Ei vika (turvallisuustoiminto). ▶ Paina käynnistymisen estokat- tua tai se on jumissa.
Page 183: Et Originaalkasutusjuhend
Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid: Järgige kasutusjuhendit Soovitusi seadme kasutamiseks ja muu kasulik teave Taaskasutatavate materjalide käsitsemine Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka Hilti Li-Ion-aku Hilti Laadimisseade 1.2.3 Joonistel kasutatud sümbolid Joonistel kasutatakse järgmisi sümboleid. Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
Page 184 1.3.2 Täiendavad sümbolid akutoitega tööriistade puhul Tootel kasutatakse järgmisi sümboleid: Kasutatud Hilti Li-ioonaku seeria. Pidage kinni peatükis Sihipärane kasutamine toodud juhistest. Liitiumioonaku Ärge kasutage akut kunagi löögiriistana. Ärge laske akul kunagi maha kukkuda. Ärge kasutage akut, mis on saanud löögi või on muul moel kahjustatud.
Page 185 Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid, jooniseid ja tehnilisi andmeid! Järgmiste juhiste eiramise tagajärg võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Page 186 ▶ Ärge laske tekkida petlikul turvatundel ega eirake elektrilise tööriista ohutusreegleid isegi siis, kui olete pärast paljukordset kasutamist elektrilise tööriistaga harjunud. Tähelepanematu käsitsemine võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi. Elektrilise tööriista kasutamine ja käsitsemine ▶ Ärge koormake seadet üle! Kasutage konkreetseks tööks sobivat elektrilist tööriista. See töötab ettenähtud jõudluspiirides tõhusamalt ja ohutumalt.
Page 187 ▶ Ärge kunagi hoidke saetavat toorikut käes ega põlve peal! Kinnitage toorik stabiilsele aluspinnale. Tooriku tugev kinnitamine on oluline, et vähendada kehaga kokkupuute, saeketta kinnikiilumise ja seadme üle kontrolli kaotuse ohtu. ▶ Kui teete töid, mille puhul võib tarvik tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemest.
Page 188 ▶ Veenduge, et lõikejoonel ei ole takistusi, nt naelu, kruvisid või teisi metalle. ▶ Kasutage üksnes Hilti soovitatud saelehti, mis vastavad standardile EN 847-1. ▶ Plasti saagimisel veenduge, et toorik ei lähe liiga kuumaks ja ei hakka sulama.
Page 189 Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti hooldekeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta".
Page 190 ▶ Selle seadmega ei toi saagida metalle, metallisisaldusega materjale, mineraalaineid, tellist ja kvartsisisal- dusega materjale. • Kasutage toote jaoks ainult Hilti Nuron B 22 seeria liitiumioonakusid. Hilti soovitab selle toote jaoks kasutada käesoleva kasutusjuhendi lõpus olevas tabelis loetletud akusid. •...
Page 191 Lisatarvikud (eraldi saadaval) Juhtsiini adapter, juhtsiin, paralleeljuhik Liitiumioonaku kuvamine Hilti Nuron liitiumioonakud saavad näidata laetuse astet, anda veateateid ja näidata aku olekut. 3.5.1 Laetuse astme ja veateadete kuvamine HOIATUS Vigastuste oht allakukkuva aku tõttu! ▶ Kui aku on paigaldatud, tehke vabastuslukule vajutamisega kindlaks, et aku on kasutatavasse tootesse õigesti sisse pandud.
Page 192 paralleeljuhik Ühehaaraline paralleeljuhik võimaldab teha täpseid lõikeid piki tooriku serva ja lõigata ühesuguste mõõtudega liiste. Paralleeljuhikut võib kinnitada alustalla mõlemale küljele. Tellingukonks Tootel on tellingukonks, mille abil saate toote lühiajaliselt nt käsipuule riputada. Tellingukonksu kasutamiseks klappige tellingukonks 180° võrra otse üles. Tellingukonksu saab välja klapituna pöörata umbes 30°...
Page 193 ▶ Iga kord enne kasutamist kontrollige, et tarvikuhoidetrossi kinnituspunkt ei ole kahjustada saanud. Järgige riigis kehtivaid eeskirju kõrgustes töötamise kohta. Selle toote puhul kasutage kukkumiskaitsena vaid Hilti kukkumiskaitset kombinatsioonis Hilti tööriistatros- siga #2261970. ▶ Kinnitage kukkumiskaitse lisatarviku paigaldusavadesse. Kontrollige kindlat kinnitumist.
Page 194 ▶ Kinnitage üks karabiinikonks tööriistatrossi külge ja teine karabiinikonks kandva konstruktsiooni külge. Kontrollige mõlema karabiinikonksu kindlat kinnitumist. Järgige Hilti kukkumiskaitse ja Hilti tööriistatrossi kasutusjuhendeid. Saeketta mahavõtmine HOIATUS Põletus- ja lõikevigastuste oht kokkupuutumisel saeketta, kinnituskruvi ja kinnitusflantsiga Tagajärge- deks võivad olla põletused ja lõikehaavad.
Page 195 Paralleelrakise paigaldamine 1. Vabastage klamberhoob (1). 2. Lükake paralleelrakis alustalda. ▶ Lõikelaiust saate vastavalt konkreetsele rakendusele kohandada (2). 3. Sulgege kinnitushoob. 5.10 Juhtsiini adapteri (lisatarvik) paigaldamine 1. Vajaduse korral eemaldage paralleelrakis. 2. Kinnitage alustald juhtsiini adapteri tagumise kandurlati külge (1). 3.
Page 196 • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja juhtelemendid töötavad veatult. • Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku- ses. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige, kas need töötavad veatult.
Page 197 ▶ Iga kord enne kasutamist ning enne ja pärast pikemaajalist seismist kontrollige seadet ja akusid kahjustuste suhtes. Rikkeabi Järgige kõigi tõrgete korral aku olekunäidikut. Vt ptk Li-ioon-aku näidud. Rikete korral, mis tabelis ei kajastu või mida Te ise kõrvaldada ei oska, pöörduge Hilti teeninduskeskusse. Tõrge Võimalik põhjus Lahendus...
Page 198: Lv Oriģinālā Lietošanas Instrukcija
▶ Ärge saatke kahjustada saanud akusid posti teel! ▶ Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga. ▶ Käidelge akusid nii, et need ei satu laste kätte. ▶ Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine.
Page 199 Šajā lietošanas instrukcijā tiek izmantoti šādi simboli: Ievērojiet lietošanas instrukciju Norādījumi par lietošanu un cita noderīga informācija Rīcība ar otrreiz pārstrādājamiem materiāliem Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos. Hilti Litija jonu akumulators Hilti Lādētājs 1.2.3 Attēlos lietotie simboli Attēlos tiek lietoti šādi simboli: Šie skaitļi norāda uz attiecīgajiem attēliem, kas atrodami šīs lietošanas instrukcijas sākumā.
Page 200 Lietojamā Hilti litija jonu akumulatoru sērija. Ņemiet vērā informāciju, kas iekļauta nodaļā Nosacī- jumiem atbilstīga lietošana. Litija jonu akumulators Nekādā gadījumā nelietojiet akumulatoru kā triecieninstrumentu. Sargājiet akumulatoru no kritieniem. Nelietojiet akumulatoru, ja tas ir bijis pakļauts triecienam vai tam ir radušies cita veida bojājumi.
Page 201 ▶ Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. ▶ Nelietojiet elektroiekārtu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroiekārtā, pieaug risks saņemt elektrisko triecienu. ▶ Nenesiet un nepakariniet elektroiekārtu aiz barošanas kabeļa un neraujiet aiz kabeļa, ja vēlaties atvienot iekārtu no elektrotīkla kontaktligzdas.
Page 202 ▶ Lietojiet elektroiekārtu, piederumus, maināmos instrumentus utt. saskaņā ar šiem norādījumiem. Jāņem vērā arī konkrētie darba apstākļi un veicamās operācijas īpatnības. Elektroiekārtu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var izraisīt neparedzamas sekas. ▶ Raugieties, lai rokturu un satveršanas virsmas būtu sausas, tīras, nenotraipītas ar eļļu un smērvielām.
Page 203 Atsitiena cēloņi un ar to saistītie drošības norādījumi • Atsitiens ir negaidīta reakcija sakarā ar zāģa ripas aizķeršanos, iestrēgšanu vai nepareizu noregulējumu, kā rezultātā tiek zaudēta kontrole pār zāģi, tas izlec no zāģējamā materiāla un tiek pasists lietotāja virzienā; • ja zāģa ripa ieķeras vai iestrēgst zāģējuma rievā, tā...
Page 204 ▶ Raugieties, lai zāģējuma vietā neatrastos nekādi šķēršļi, piemēram, naglas, skrūves vai citas metāla daļas. ▶ Lietojiet tikai un vienīgi Hilti ieteiktās zāģa ripas, kas atbilst standartam EN 847-1. ▶ Zāģējot plastmasu, pievērsiet uzmanību tam, lai zāģējamais materiāls nepārkarstu un nesāktu kust.
Page 205 Vērsieties servisā Hilti vai izlasiet dokumentu "Norādījumi par Hilti litija jonu akumulatoru drošību un lietošanu". Ievērojiet īpašos norādījumus, kas attiecas uz litija jonu akumulatoru transportēšanu, uzglabāšanu un lietošanu.
Page 206 • Lietojiet kopā ar šo izstrādājumu tikai sērijas B 22 Hilti litija jonu akumulatorus Nuron. Hilti iesaka lietot kopā ar šo izstrādājumu šīs lietošanas instrukcijas beigās atrodamajā tabulā norādītos akumulatorus. Lietojiet šo akumulatoru uzlādēšanai tikai šīs lietošanas instrukcijas beigās norādīto sēriju Hilti lādētājus.
Page 207 Papildaprīkojums (pieejams atsevišķi) Vadotnes sliedes adapters, vadotnes sliede, paralēlā atdure Litija jonu akumulatora indikācija Hilti litija jonu akumulatoru Nuron indikācija var informēt par akumulatora uzlādes līmeni, kļūmēm un stāvokli. 3.5.1 Uzlādes līmeņa indikācija un kļūmes paziņojumi BRĪDINĀJUMS! Traumu risks akumulatora nokrišanas gadījumā! ▶...
Page 208 50 %. Ja pievienoto izstrādājumu vairs nevar lietot, aku- mulators ir savu laiku nokalpojis un jānomaina pret citu. Lūdzu, vērsieties Hilti servisā. Paralēlā atdure Ar vienu sviru aprīkotā paralēlā atdure nodrošina iespēju veikt precīzus zāģējumus paralēli materiāla malai vai sazāģēt vienāda izmēra līstītes.
Page 209 2. Izvelciet akumulatoru no iekārtas. Nodrošinājums pret kritienu BRĪDINĀJUMS! Traumu risks instrumenta un/vai papildaprīkojuma nokrišanas gadījumā! ▶ Lietojiet tikai jūsu izstrādājumam ieteikto Hilti instrumentu drošības virvi. ▶ Pirms katras lietošanas pārbaudiet, vai nav bojāts instrumentu drošības virves stiprinājuma punkts. 2360043 Latviešu...
Page 210 Ievērojiet jūsu valstī spēkā esošos noteikumus par darbu augstumā. Aizsardzībai pret kritieniem lietojiet kopā ar šo izstrādājumu tikai Hilti pretnokrišanas aprīkojumu apvienojumā ar Hilti instrumentu drošības virvi #2261970. ▶ Nostipriniet pretnokrišanas aprīkojumu papildaprīkojumam paredzētajās montāžas atverēs. Pārbaudiet, vai fiksācija ir droša.
Page 211 Zāģēšanas leņķa iestatīšana slīpiem zāģējumiem Jūs varat iestatīt zāģējuma leņķi robežās no 0° līdz 53°. Ar zāģējuma leņķa priekšiestatījuma palīdzību jūs varat iepriekš iestatīt maksimālo iestatāmo leņķi 22,5° un 45°. 1. Ja nepieciešams, ar leņķa priekšiestatījuma palīdzību iestatiet maksimālo leņķi. 2.
Page 212 Pēc apkopes un remonta darbiem piemontējiet vietā visas aizsargierīces un pārbaudiet, vai tās darbojas nevainojami. Lai izstrādājuma lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group Latviešu 2360043 *2360043*...
Page 213 Aizsargierīces tīrīšana 1. Demontējiet zāģa ripu. → Lappuse 204 2. Uzmanīgi iztīriet aizsargierīci ar sausu birstīti. 3. Ar piemērota instrumenta palīdzību iztīriet nogulsnējumus un skaidas no aizsargierīces iekšpuses. 4. Piemontējiet zāģa ripu. → Lappuse 204 Skaidu kanāla tīrīšana Ar skaidu kanāla palīdzību augšējā pārsega iekšiene tiek atbrīvota no skaidām. Ja ir nosprostots skaidu kanāls, pienācīga skaidu novadīšana vairs nav iespējama.
Page 214 Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! Ražotāja garantija...
Page 215: Lt Originali Naudojimo Instrukcija
Šioje naudojimo instrukcijoje naudojami tokie simboliai: Laikykitės naudojimo instrukcijos Naudojimo nurodymai ir kita naudinga informacija Rodo, kad juo paženklintą medžiagą galima perdirbti Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas Hilti ličio jonų akumuliatorius Hilti Kroviklis 1.2.3 Simboliai iliustracijose Iliustracijose naudojami šie simboliai: Šie skaitmenys nurodo atitinkamą...
Page 216 1.3.2 Papildomi simboliai akumuliatoriniams prietaisams Ant prietaiso naudojami tokie simboliai: Naudotas Hilti serijos ličio jonų akumuliatorius. Atkreipkite dėmesį į duomenis skyriuje Naudoji- mas pagal paskirtį. Ličio jonų akumuliatorius Niekada nenaudokite akumuliatoriaus kaip smūginio įrankio. Saugokite, kad akumuliatorius nenukristų. Nenaudokite akumuliatoriaus, kuris buvo sutrenktas arba kaip nors kitaip pažeistas.
Page 217 Gamintojas prisiimdamas visą atsakomybę pareiškia, kad čia aprašytas prietaisas atitinka galiojančių įstatymų ir standartų reikalavimus. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas,...
Page 218 ▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, kad jie yra prijungti ir tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginį, gali sumažėti dulkių keliama grėsmė. ▶ Neturėkite iliuzijų, kad visada esate saugūs, ir, skaitydami naudojimo instrukcijas, nepraleiskite skyrelių...
Page 219 Saugos nurodymai dirbantiems visais pjūklais Pjovimo procesas ▶ PAVOJUS: Nekiškite rankų į pjovimo zoną ir prie pjovimo įrankio. Antrąja ranka laikykite papildomą rankeną arba variklio korpusą. Kai pjūklą laiko abi rankos, pjovimo diskas jų sužaloti negali. ▶ Nekiškite rankų po pjaunamu ruošiniu. Kadangi po ruošiniu nėra apsauginio gaubto, todėl jis negali Jūsų...
Page 220 gaubtą patraukdami svirtį ir įsitikinkite, kad jis yra paslankus bei, atliekant pjūvius skirtingais pjovimo kampais ir gyliais, nesiliečia prie pjovimo disko arba kitų dalių. ▶ Patikrinkite apatinio apsauginio gaubto spyruoklių veikimą. Jei apatinis apsauginis gaubtas ir jo spyruoklės veikia nesklandžiai, prieš naudodami pjūklą atlikite techninės priežiūros darbus. Pažeistos dalys, kibios apnašos ar drožlių...
Page 221 Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Kreipkitės į Hilti techninės priežiūros centrą, arba perskaitykite šį dokumentą „Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymai“.
Page 222 ▶ Šiuo prietaisu neleidžiama pjauti metalų, medžiagų, kurių sudėtyje yra metalo, mineralinių medžiagų, plytų ir medžiagų, kurių sudėtyje yra kvarco. • Su šiuo prietaisu naudokite tik B 22 serijos Hilti Nuron ličio jonų akumuliatorius. Hilti rekomenduoja šiam prietaisui naudoti šios naudojimo instrukcijos gale esančioje lentelėje nurodytus akumuliatorius. •...
Page 223 Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group Priedai (įsigyjami atskirai) Kreipiamosios liniuotės adapteris, kreipiamoji liniuotė, lygiagrečioji atrama Ličio jonų akumuliatoriaus rodmenys Hilti Nuron ličio jonų akumuliatoriai gali parodyti įkrovos būklę, pranešimus apie klaidą ir akumuliatoriaus būklę. 3.5.1 Įkrovos būklės ir pranešimų apie klaidas rodmenys ĮSPĖJIMAS Sužalojimo pavojus krentančiu akumuliatoriumi!
Page 224 Jei prijungto prietaiso toliau naudoti nebegalima, vadinasi akumuliatoriaus eksploatavimo laikas bai- gėsi ir jį reikia pakeisti. Kreipkitės į Hilti techninės priežiūros centrą. Lygiagrečioji atrama Naudojant vieno peties lygiagrečiąją atramą, galima atlikti tikslius pjūvius išilgai ruošinio briaunos arba išpjauti vienodų...
Page 225 Informacija apie triukšmą ir vibracijos reikšmės pagal EN 62841 Šiuose nurodymuose pateiktos garso slėgio ir vibracijos reikšmės yra išmatuotos taikant standartizuotą matavimo metodą ir gali būti naudojamos elektriniams įrankiams palyginti tarpusavyje. Jos taip pat tinka šių veiksnių poveikiui iš anksto įvertinti. Nurodytieji duomenys yra susieti su pagrindinėmis šio elektrinio įrankio naudojimo sritimis.
Page 226 ▶ Kiekvieną kartą prieš naudodami patikrinkite įrankio laikančiojo lyno tvirtinimo taško galimus pažeidimus. Laikykitės Jūsų šalyje galiojančių direktyvų dėl darbo aukštyje. Kaip apsaugą nuo nukritimo šiam gaminiui naudokite tik Hilti apsaugos nuo nukritimo įtaiso ir Hilti įrankio laikančiojo lyno #2261970 derinį.
Page 227 3. Priveržkite nustatyto pjovimo gylio nustatymo įtaiso fiksavimo svirtį (3). Nustatytasis pjovimo gylis visada turi būti maždaug 5–10 mm didesnis už pjaunamos medžiagos storį. Įstrižų pjūvių pjovimo kampo nustatymo Pjovimo kampą galite nustatyti nuo 0° iki 53°. Pjovimo kampo išankstinio nustatymo įtaisu galite iš anksto nustatyti didžiausią...
Page 228 Atlikę priežiūros ir remonto darbus uždėkite visus apsauginiai įtaisus ir patikrinkite, ar jie nepriekaištingai veikia. Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis ir eksploatacines medžiagas. Hilti aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group Lietuvių...
Page 229 Apsauginio įtaiso valymas 1. Nuimkite pjovimo diską. → psl. 220 2. Apsauginius įtaisus atsargiai valykite sausu šepečiu. 3. Apsauginių įtaisų viduje susikaupusias apnašas ir drožles šalinkite tinkamu įrankiu. 4. Uždėkite pjovimo diską. → psl. 220 Drožlių kanalo valymas Drožlių kanalas pašalina drožles iš viršutinio apsauginio gaubto vidaus. Užsikimšus drožlių...
Page 230 Pagalba sutrikus veikimui Visais sutrikimų atvejais atkreipkite dėmesį į akumuliatoriaus būsenos rodmenį. Žr. skyrių Ličio jonų akumuliatoriaus rodmenys. Pasitaikius sutrikimų, kurie neaprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimas Galima priežastis Sprendimas ▶ Kreipkitės į Hilti techninės Akumuliatoriaus šviesos dio-...
Page 231: Pl Oryginalna Instrukcja Obsługi
W niniejszej instrukcji obsługi zastosowano następujące symbole: Przestrzegać instrukcji obsługi Wskazówki dotyczące użytkowania i inne przydatne informacje Obchodzenie się z surowcami wtórnymi Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych Hilti Akumulator LiIon Hilti Ładowarka 1.2.3 Symbole na rysunkach Na rysunkach zastosowano następujące symbole: Te liczby odnoszą...
Page 232 1.3.2 Dodatkowe symbole w przypadku produktów zasilanych akumulatorowo Na produkcie zastosowano następujące symbole: Zastosowany akumulator Hilti typu Li-Ion. Należy przestrzegać informacji podanych w rozdziale Użytkowanie zgodne z przeznaczeniem. Akumulator LiIon Nigdy nie używać akumulatora w charakterze młotka.
Page 233 Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa, zalecenia, jak również zapoznać się z ilustracjami i danymi technicznymi dołączonymi do elektronarzędzia.
Page 234 ▶ Należy nosić odpowiednią odzież. Nie nosić obszernej odzieży ani biżuterii. Nie zbliżać włosów, odzieży ani rękawic do ruchomych części urządzenia. Obszerna odzież, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części urządzenia. ▶ Jeśli możliwe jest zamontowanie urządzeń odsysających lub wyłapujących, upewnić się, czy są one właściwie podłączone i prawidłowo użytkowane.
Page 235 ▶ Nigdy nie konserwować uszkodzonych akumulatorów. Wszystkie czynności związane z konserwacją akumulatorów mogą być wykonywane wyłącznie przez producenta lub upoważnione punkty serwisowe. Wskazówki dotyczące bezpiecznej eksploatacji wszystkich pilarek Piłowanie ▶ NIEBEZPIECZEŃSTWO: Nie wkładać rąk w strefę cięcia i nie dotykać tarczy tnącej. Drugą ręką...
Page 236 ▶ Szczególną ostrożność należy zachować podczas cięcia w uzbrojonych ścianach lub innych niewidocznych miejscach. Tarcza tnąca może podczas cięcia zablokować się w zakrytych obiektach i spowodować odrzut. Funkcja dolnej osłony ▶ Przed każdym użyciem sprawdzić, czy dolna pokrywa ochronna zamyka się prawidłowo. Nie stosować...
Page 237 ▶ Należy upewnić się, że na torze cięcia nie znajdują się żadne przeszkody, jak np. gwoździe, śruby lub inne części metalowe. ▶ Używać wyłącznie tarcz zalecanych przez Hilti, które są zgodne z normą EN 847-1. ▶ Podczas cięcia tworzyw sztucznych należy zadbać o to, aby obrabiany przedmiot nie był zbyt gorący i nie topił...
Page 238 Pozostawić akumulator do ostygnięcia. Jeśli akumulator po jednej godzinie nadal jest zbyt gorący, aby dało się go dotknąć, oznacza to, że jest uszkodzony. Należy zwrócić się do serwisu Hilti lub zapoznać się z dokumentem „Wskazówki dotyczące bezpieczeństwa i użytkowania Hilti akumulatorów litowo-jonowych”.
Page 239 Zakres dostawy pilarka tarczowa, tarcza tnąca, kołnierz mocujący, kołnierz chwytający, śruba mocująca, klucz imbusowy, instrukcja obsługi Inne produkty systemowe zatwierdzone dla produktu można znaleźć w Hilti Store lub na stronie: www.hilti.group Akcesoria (dostępne osobno) adapter szyny prowadzącej, szyna prowadząca, ogranicznik równoległy Wskazania akumulatora litowo-jonowego Akumulatory litowo-jonowe Hilti Nuron mogą...
Page 240 Znaczenie Jedna (1) dioda LED szybko miga na czerwono Akumulator litowo-jonowy jest zablokowany i nie może być dalej wykorzystywany. Prosimy zwrócić do serwisu Hilti. 3.5.2 Wskazania stanu akumulatora Aby sprawdzić stan akumulatora, należy przytrzymać przycisk odblokowujący na ponad trzy sekundy.
Page 241 SC 6WL-22 Temperatura przechowywania −20 ℃ … 70 ℃ Temperatura otoczenia podczas eksploatacji −17 ℃ … 60 ℃ Akumulator Napięcie robocze akumulatora 21,6 V Patrz koniec niniejszej instrukcji Masa akumulatora obsługi Temperatura otoczenia podczas eksploatacji −17 ℃ … 60 ℃ Temperatura przechowywania −20 ℃...
Page 242 ▶ Skontrolować punkt mocowania linki asekuracyjnej narzędzia przed każdym użyciem pod kątem potencjalnych uszkodzeń. Przestrzegać krajowych wytycznych dla prac na wysokości. Do tego produktu używać wyłącznie zabezpieczenia przed upadkiem Hilti i linki asekuracyjnej Hilti, jako zestawu zabezpieczającego przed upadkiem narzędzia #2261970. ▶ Przymocować zabezpieczenie przed upadkiem za otwory montażowe do akcesoriów.
Page 243 3. Otworzyć osłonę ruchomą (2). 4. Nałożyć nową tarczę tnącą. Należy uwzględnić kierunek obrotu wskazywany przez strzałkę (3) na tarczy tnącej i na produkcie. Muszą się one zgadzać. 5. Zewnętrzny kołnierz mocujący nałożyć w prawidłowej orientacji na (4). 6. Wkręcić śrubę zaciskową. 7.
Page 244 Wyłączanie 2. Puścić włącznik/wyłącznik. ▶ Blokada włączenia przeskakuje automatycznie w położenie zablokowane. Używać pojemnika do wychwytywania wiórów ▶ Należy zwrócić uwagę na to, aby wióry były swobodnie wyrzucane. Cięcie po zatrasowanej linii Należy piłować wyłącznie płaskie elementy, które zapewniają dostatecznie dużą powierzchnię przyle- gania płyty podstawy.
Page 245 Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich działanie. W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie urządzenia są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group Czyszczenie mechanizmu zabezpieczającego 1.
Page 246 W przypadku jakichkolwiek błędów zwracać uwagę na stan naładowania akumulatora. Patrz rozdział Wskazania akumulatora litowo-jonowego. W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie sam usunąć, należy skontaktować się z serwisem Hilti. Awaria Możliwa przyczyna Rozwiązanie...
Page 247: Cs Originální Návod K Obsluze
▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. Produkty Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania.
Page 248 Pokud je na výrobku, byl výrobek certifikovaný touto certifikační institucí pro trh v USA a v Ka- nadě podle platných norem. 1.3.2 Další symboly u akumulátorových výrobků Na výrobku byly použity následující symboly: Použitá typová řada lithium-iontového akumulátoru Hilti. Řiďte se pokyny v kapitole Použití v souladu s určeným účelem. Česky 2360043 *2360043*...
Page 249 Výrobce prohlašuje na výhradní zodpovědnost, že zde popsaný výrobek odpovídá platným zákonům a splňuje platné normy. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnost Všeobecné bezpečnostní pokyny pro elektrické nářadí...
Page 250 ▶ Síťový kabel používejte jen k tomu účelu, pro který je určený. Nepoužívejte ho zejména k nošení či zavěšování elektrického nářadí ani k vytahování zástrčky ze zásuvky. Síťový kabel chraňte před horkem, olejem, ostrými hranami a pohyblivými díly. Poškozené nebo zamotané síťové kabely zvyšují riziko úrazu elektrickým proudem.
Page 251 ▶ Nepoužívaný akumulátor neukládejte pohromadě s kancelářskými sponkami, mincemi, klíči, hřebíky, šrouby nebo s jinými drobnými kovovými předměty, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár. ▶ Při nesprávném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s touto kapalinou. Při náhodném kontaktu opláchněte postižené...
Page 252 zpět, dokud se pilový kotouč pohybuje, neboť může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu uváznutí pilového kotouče. ▶ Chcete-li pilu, která uvázla v obrobku, znovu spustit, vyrovnejte pilový kotouč v řezu a zkontrolujte, zda pilové zuby nejsou v obrobku zakousnuté. Když se pilový kotouč zakousne, může se při dalším spuštění...
Page 253 ▶ Zajistěte, aby se v dráze řezu nenacházely žádné překážky, jako např. hřebíky, šrouby nebo jiné kovové díly. ▶ Používejte výhradně pilové kotouče doporučené firmou Hilti, které splňují normu EN 847-1. ▶ Při řezání plastu dbejte na to, aby se obrobek příliš nezahříval a netavil se.
Page 254 Nechte akumulátor vychladnout. Když je akumulátor i za hodinu stále příliš horký na dotek, je vadný. Obraťte se na servis Hilti nebo si přečtěte dokument „Pokyny k bezpečnosti a používání lithium-iontových akumulátorů Hilti“.
Page 255 • Pro tyto akumulátory používejte pouze nabíječky Hilti typových řad uvedených na konci tohoto návodu k obsluze. Obsah dodávky Okružní pila, pilový kotouč, vnější upínací příruba, vnitřní upínací příruba, upínací šroub, inbusový klíč, návod k obsluze Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group Příslušenství...
Page 256 Všechny LED svítí jako běžící světlo a poté jedna Zjištění stavu akumulátoru se nepodařilo dokončit. (1) LED bliká rychle žlutě. Zopakujte postup nebo se obraťte na servis Hilti. Všechny LED svítí jako běžící světlo a poté se Pokud lze připojený výrobek nadále používat, činí...
Page 257 2. Vytáhněte akumulátor z výrobku. Pojistka proti pádu VÝSTRAHA Nebezpečí poranění padajícím nářadím a/nebo příslušenstvím! ▶ Používejte pouze záchytné lano nářadí Hilti doporučené pro váš výrobek. ▶ Před každým použitím zkontrolujte upevňovací bod záchytného lana nářadí, zda není poškozený. 2360043 Česky...
Page 258 Dodržujte národní předpisy pro práce ve výšce. Jako pojistku proti pádu používejte pro tento výrobek výhradně kombinaci pojistného pásku Hilti a záchytného lana nářadí Hilti #2261970. ▶ Upevněte pojistný pásek do montážních otvorů pro příslušenství. Zkontrolujte, zda bezpečně drží. ▶ Upevněte jednu karabinu záchytného lana nářadí k pojistnému pásku a duhou karabinu k nosné...
Page 259 Nastavení úhlu řezu pro pokosové řezy Můžete nastavit úhly řezu od 0° do 53°. Pomocí přednastavení úhlu řezu můžete nastavit maximální úhel 22,5° a 45°. 1. V případě potřeby nastavte maximální úhel pomocí přednastavení úhlu. 2. Uvolněte aretační páčku nastavení úhlu řezu (1). 3.
Page 260 Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte, zda bezvadně fungují. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Náhradní díly, spotřební materiál a příslušenství schválené Hilti pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group Česky...
Page 261 Čištění ochranných zařízení 1. Demontujte pilový kotouč. → Strana 252 2. Ochranná zařízení vyčistěte opatrně suchým kartáčem. 3. Vhodným nástrojem odstraňte usazeniny a třísky uvnitř ochranných zařízení. 4. Namontujte pilový kotouč. → Strana 252 Čištění kanálku pro odvod třísek Kanálek pro odvod třísek odvádí třísky zevnitř horního ochranného krytu. Při ucpaném kanálku nemohou být třísky řádně...
Page 262 ▶ Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu. Výrobky Hilti jsou vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré přístroje k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce.
Page 263: Sk Preklad Návodu Na Obsluhu
V tomto návode na používanie sa používajú nasledujúce symboly: Dodržiavajte návod na používanie Upozornenia týkajúce sa používania a iné užitočné informácie Zaobchádzanie s recyklovateľnými materiálmi Elektrické zariadenia a akumulátory nevyhadzujte do komunálneho odpadu Hilti Lítiovo-iónový akumulátor Hilti Nabíjačka 1.2.3 Symboly na obrázkoch Na vyobrazeniach sa používajú nasledujúce symboly: Tieto čísla odkazujú...
Page 264 1.3.2 Ďalšie symboly pre akumulátorové výrobky Na výrobku sa používajú nasledujúce symboly: Použitý typový rad lítiovo-iónového akumulátora Hilti. Riaďte sa pokynmi v kapitole Používanie v súlade s určeným účelom. Lítiovo-iónový akumulátor Akumulátor nikdy nepoužívajte ako nástroj na udieranie alebo zatĺkanie.
Page 265 Technická dokumentácia je uložená tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnosť Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné upozornenia, pokyny, obrázky a technické údaje týkajúce sa toto elektrického náradia. Nedbalosť pri dodržiavaní uvedených pokynov a pokynov môže mať...
Page 266 ▶ Ak je možné namontovať zariadenia na odsávanie a zachytávanie prachu, presvedčite sa, že tieto zariadenia sú pripojené a používajú sa správne. Používanie zariadenia na odsávanie prachu môže znížiť ohrozenia spôsobené prachom. ▶ Neuspokojte sa pocitom falošnej bezpečnosti a nekonajte v rozpore s bezpečnostnými pravidlami pre elektrické...
Page 267 Bezpečnostné pokyny týkajúce sa všetkých píl Proces rezania ▶ NEBEZPEČENSTVO: Nepribližujte ruky k miestu rezu alebo do blízkosti pílového kotúča. Druhou rukou držte prídavnú rukoväť alebo kryt motora. Ak kotúčovú pílu držíte oboma rukami, pílový kotúč ich nemôže poraniť. ▶ Nesiahajte pod obrobok. Ochranný kryt vás pod obrobkom nemôže chrániť pred pílovým kotúčom. ▶...
Page 268 zem sa spodný ochranný kryt môže pokriviť. Ochranný kryt otvorte páčkou a presvedčte sa, či je voľne pohyblivý a či sa pri žiadnej hĺbke a žiadnom uhle rezu nikde nedotýka pílového kotúča alebo iných častí píly. ▶ Skontrolujte funkciu vratných pružín spodného ochranného kotúča. Ak spodný ochranný kryt a jeho vratné...
Page 269 ▶ Uistite sa, že v reznej dráhe nie sú žiadne prekážky, napr klince, skrutky alebo iné kovové časti. ▶ Používajte výlučne pílové kotúče odporúčané firmou Hilti, ktoré spĺňajú normu EN 847-1. ▶ Pri rezaní plastov dbajte na to, aby sa obrobok príliš nezahrial a neroztavil.
Page 270 Pre tento výrobok používajte len lítiovo-iónové akumulátory Hilti Nuron typového radu B 22. Hilti odporúča používať pre tento výrobok akumulátory uvedené v tabuľke na konci tohto návodu na obsluhu. • Pre tieto akumulátory používajte iba nabíjačky Hilti typových radov uvedených na konci tohto návodu na obsluhu. Obsah dodávky Kotúčová...
Page 271 Príslušenstvo (nie je súčasťou dodávky) Adaptér pre vodiacu koľajničku, vodiaca koľajnička, paralelný doraz Indikácie lítiovo-iónového akumulátora Lítiovo-iónové akumulátory Hilti Nuron môžu zobrazovať stav nabitia, hlásenia chýb a stav akumulátora. 3.5.1 Zobrazenia stavu nabitia a hlásení chýb VAROVANIE Nebezpečenstvo poranenia pádom akumulátora! ▶...
Page 272 Paralelný doraz Jednoramenný paralelný doraz umožňuje presné rezy pozdĺž hrany obrobku, resp. rezanie rozmerovo zhodných líšt. Paralelný doraz možno namontovať na obidve strany základnej dosky. Závesný hák Výrobok má závesný hák, pomocou ktorého ho môžete krátkodobo upevniť, napr. zavesiť na zábradlie. Ak chcete závesný...
Page 273 ▶ Pred každým použitím skontrolujte upevňovací bod prídržného lanka na náradí, či nie je poškodený. Dodržiavajte národné smernice pre práce vo výške. Ako ochranu proti pádu používajte pre tento výrobok výlučne kombináciu poistky proti pádu Hilti a prídržného lanka na náradie Hilti #2261970.
Page 274 ▶ Upevnite karabínu prídržného lanka na náradie k poistke proti pádu a druhú karabínu k nosnej konštrukcii. Skontrolujte bezpečné upevnenie obidvoch karabín. Dodržiavajte príslušný návod na obsluhu poistky proti pádu Hilti a prídržného lanka na náradie Hilti. Demontáž pílového kotúča VAROVANIE Nebezpečenstvo popálenia a porezania o pílový...
Page 275 Montáž paralelného dorazu 1. Povoľte zvieraciu páčku (1). 2. Zasuňte paralelný doraz do základnej dosky. ▶ Šírku rezu môžete upraviť tak, aby zodpovedala vášmu použitiu (2). 3. Zatvorte zvieraciu páčku. 5.10 Montáž adaptéra pre vodiacu koľajničku (príslušenstvo) 1. V prípade potreby demontujte paralelný doraz. 2.
Page 276 Po prácach spojených so starostlivosťou a údržbou výrobku pripevnite všetky ochranné zariadenia a skontrolujte ich bezchybné fungovanie. Na bezpečnú prevádzku používajte len originálne náhradné diely a spotrebné materiály. Firmou Hilti schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group...
Page 277 Hilti. Porucha Možná príčina Riešenie LED akumulátora nič nesigna- Akumulátor je poškodený ▶ Obráťte sa na servis firmy Hilti. lizujú ▶ Stlačte blokovanie zapnutia. Vypínač sa nedá stlačiť alebo Žiadna chyba (bezpečnostná fun- je zablokovaný. kcia).
Page 278: Hu Eredeti Használati Utasítás
Výrobky značky Hilti sú z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré zariadenie na recykláciu. Informujte sa v zákazníckom servise Hilti alebo u svojho obchodného poradcu.
Page 279 Tartsa be a használati utasítást Alkalmazási útmutatók és más hasznos tudnivalók Újrahasznosítható anyagokkal való bánásmód Az elektromos gépeket és akkukat ne dobja a háztartási szemétbe Hilti lítiumion akku Hilti töltőkészülék 1.2.3 Az ábrákon használt szimbólumok Az ábrákon a következő szimbólumokat használjuk: Ezek a számok a jelen használati utasítás elején található...
Page 280 A gyártó kizárólagos felelőssége tudatában kijelenti, hogy ez a termék megfelel az érvényben lévő törvényeknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és...
Page 281 A biztonsági utasításokban használt „elektromos kéziszerszám” fogalom hálózatról üzemelő elektromos kéziszerszámokra (tápkábellel együtt értve) és akkumulátoros elektromos kéziszerszámokra (tápkábel nélkül) vonatkozik. Munkahelyi biztonság ▶ Tartsa tisztán a munkahelyét és jól világítsa meg. Rendetlen munkahelyek és megvilágítatlan munkaterületek balesetekhez vezethetnek. ▶ Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak.
Page 282 Az elektromos kéziszerszám használata és kezelése ▶ Ne terhelje túl a gépet. Munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonsá- gosabban lehet dolgozni. ▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be, sem kikapcsolni, veszélyes, és meg kell javíttatni.
Page 283 ▶ Ne nyúljon a munkadarab alá. A munkadarab alatt a védőfedél nem véd a fűrészlaptól. ▶ Igazítsa hozzá a vágásmélységet a munkadarab vastagságához. A munkadarab alatt kisebb rész maradjon, mint amennyi egy teljes fűrészfog magassága. ▶ A fűrészelendő munkadarabot soha ne tartsa a kezében, illetve ne helyezze a lábára / térdére. Rögzítse a munkadarabot stabil tartóra.
Page 284 ▶ Ellenőrizze az alsó védőfedél rugóinak működését. Ha az alsó védőfedél és a rugók nem működnek kifogástalanul, akkor használat előtt végeztesse el a fűrész karbantartását. A sérült alkatrészek, ragacsos lerakódások vagy a felgyülemlett forgács akadályozzák a védőfedél működését. ▶ Csak speciális vágások, pl. ún. „merülővágások és szögvágások” elvégzése esetén nyissa ki manuálisan az alsó...
Page 285 ▶ Győződjön meg arról, hogy a vágások útja akadálymentes, nem található rajta pl. szög, csavar vagy egyéb fém alkatrész. ▶ Kizárólag a Hilti által ajánlott és az EN 847-1 szabvány előírásainak megfelelő fűrészlapokat használjon. ▶ Műanyag fűrészelésekor ügyeljen arra, hogy a munkadarab nem forrósodik fel és nem olvad meg.
Page 286 ▶ Fémek, fémtartalmú anyagok, ásványi anyagok, tégla és kvarctartalmú anyagok nem munkálhatók meg ezzel a termékkel. • Ehhez a termékhez csak B 22-es típussorozatú Hilti Nuron Liion akkumulátorokat használjon. A Hilti a használati útmutató végén található táblázatban megadott akku használatát javasolja a termékhez. •...
Page 287 Tartozék (külön megvásárolható) Vezetősín-adapter, vezetősín, párhuzamütköző Li-ion akku megjelenítése A Hilti Nuron Li-ion akkuk megjelenítik a töltöttségi állapotot, a hibaüzeneteket és az akku állapotát. 3.5.1 A töltési állapot és hibaüzenetek megjelenítése FIGYELMEZTETÉS Sérülésveszély leeső akku miatt! ▶ Behelyezett akku esetén a kioldógomb megnyomása után győződjön meg arról, hogy az akkumulátort előírásszerűen helyezte vissza a termékbe, és az bepattant a helyére.
Page 288 Ha egy csatlakoztatott termék nem használható tovább, akkor az akkut annak élettartama végén ki kell cserélni. Kérjük, forduljon a Hilti Szervizhez. Párhuzamütköző Az egykarú párhuzamütköző pontos vágásokat tesz lehetővé a munkadarab élei mentén, ill. segítségével azonos méretű léceket lehet kivágni.
Page 289 2. Húzza ki az akkut a termékből. Leesés elleni biztosítás FIGYELMEZTETÉS Sérülésveszély a leeső szerszám és/vagy tartozék miatt! ▶ Csak az Ön termékéhez ajánlott Hilti szerszámtartó hevedert használja. ▶ Minden használat előtt ellenőrizze a szerszámtartó heveder rögzítési pontjának sértetlenségét. 2360043 Magyar...
Page 290 Vegye figyelembe a vonatkozó országos irányelveket a magasban végzett munkákhoz. A termék leesés elleni biztosításaként kizárólag a Hilti biztonsági leesésgátló és a Hilti szerszámtartó heveder #2261970 kombinációját használja. ▶ Rögzítse a leesés elleni biztosítót a tartozékok szerelési nyílásaiba. Ellenőrizze az akku stabil rögzítését.
Page 291 Vágószög beállítása gérvágásnál 0° és 53° közötti vágószöget állíthat be. A vágószög előzetes beállításánál a maximálisan beállítható érték 22,5° és 45°. 1. Szükség esetén maximális szöget állítson be a vágószög előzetes beállításánál. 2. Lazítsa meg a vágószögbeállító szorítókarját (1). 3. Fordítsa a terméket a kívánt vágószögbe (2). 4.
Page 292 Az ápolási és karbantartási munkák után minden védőfelszerelést szereljen fel, és ellenőrizze azok kifogástalan működését. A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. A Hilti által engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group Magyar...
Page 293 A védőberendezés tisztítása 1. Szerelje le a fűrészlapot. → Oldal 284 2. Tisztítsa meg óvatosan a védőberendezést egy száraz kefével. 3. Távolítsa el a védőberendezés belsejéből a lerakódást és a forgácsot egy megfelelő szerszámmal. 4. Szerelje fel a fűrészlapot. → Oldal 284 A forgácscsatorna tisztítása A forgácscsatorna a fűrészforgácsot a felső...
Page 294 ▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. A Hilti termékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját.
Page 295: Sl Originalna Navodila Za Uporabo
Upoštevajte navodila za uporabo Navodila za uporabo in druge uporabne informacije Ravnanje z materiali, ki jih je mogoče znova uporabiti Električnih orodij in akumulatorskih baterij ne odstranjujte s hišnimi odpadki Hilti Litij-ionska akumulatorska baterija Hilti Polnilnik 1.2.3 Simboli na slikah Na slikah so uporabljeni naslednji simboli: Te številke označujejo slike, ki so na začetku teh navodil za uporabo.
Page 296 ZDA in Kanadi. 1.3.2 Dodatni simboli za akumulatorske izdelke Na izdelku so uporabljeni naslednji simboli: Uporabljena vrsta modelov litij-ionskih akumulatorskih baterij Hilti. Upoštevajte navodila v po- glavju Namenska uporaba. Litij-ionska akumulatorska baterija Akumulatorske baterije nikoli ne uporabljajte kot orodje za udarjanje.
Page 297 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Varnost Splošna varnostna opozorila za električna orodja OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu električnemu orodju. Posledice neupoštevanja naslednjih opozoril so lahko električni udar, požar in/ali hude telesne poškodbe.
Page 298 ▶ Ne podcenjujte nevarnosti in vedno upoštevajte varnostna navodila za električna orodja, tudi, če ste po večkratni uporabi nanje že dobro navajeni. Neprevidno ravnanje lahko v delčku sekunde povzroči hude poškodbe. Uporaba električnega orodja in ravnanje z njim ▶ Ne preobremenjujte orodja. Uporabljajte samo električno orodje, ki je predvideno za opravljanje vašega dela.
Page 299 ▶ Ne segajte v območje pod obdelovancem. Zaščitni pokrov vas pod obdelovancem ne more zaščititi pred žaginim listom. ▶ Globino reza prilagodite debelini obdelovanca. Žagin list sme segati pod obdelovanec za največ eno polno višino zoba. ▶ Obdelovanca, ki ga žagate, nikoli ne držite z roko in ga ne opirajte na nogo. Obdelovanec pritrdite na stabilno vpenjalo.
Page 300 ▶ Žage ne odlagajte na delovno mizo ali na tla, če spodnji zaščitni pokrov ne pokriva žaginega lista. Nezaščiten žagin list, ki se zaustavlja, potiska žago v nasprotni smeri reza in prežaga vse, kar mu je na poti. Upoštevajte čas zaustavljanja žage. Dodatna varnostna opozorila Varnost oseb ▶...
Page 301 Če je akumulatorska baterija po eni uri še vedno prevroča, da bi jo prijeli, potem je v okvari. Obrnite se na servisno službo Hilti ali preberite dokument "Varnostni napotki in navodila za uporabo za litij-ionske akumulatorske baterije Hilti".
Page 302 Obseg dobave Krožna žaga, žagin list, vpenjalna prirobnica, naležna prirobnica, pritezni vijak, notranji šestrobi ključ, navodila za uporabo Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti Store ali na spletni strani: www.hilti.group Slovenščina 2360043...
Page 303 Pribor (na voljo ločeno) Nastavek za vodilo, vodilna letev, vzporedno vodilo Prikaz litij-ionske akumulatorske baterije Litij-ionske akumulatorske baterije Hilti Nuron lahko prikažejo stanje napolnjenosti, sporočila o napakah in stanje akumulatorske baterije. 3.5.1 Prikazi za stanje napolnjenosti in sporočila o napakah OPOZORILO Nevarnost poškodb zaradi padajoče akumulatorske baterije!
Page 304 Če priključenega izdelka ni mogoče več upora- bljati, je akumulatorska baterija na koncu življenjske dobe in jo morate zamenjati. Obrnite se na servisno službo Hilti. Vzporedno vodilo Enodelno vzporedno vodilo omogoča natančno rezanje vzdolž robu obdelovanca oz. razrez na enake letvice.
Page 305 Varovanje pred padcem OPOZORILO Nevarnost poškodb zaradi padajočega orodja in/ali pribora! ▶ Uporabljajte le držalno zanko za orodje Hilti, ki je priporočena za vaš izdelek. ▶ Pred vsako uporabo preverite, ali je pritrdilna točka držalne zanke za orodje poškodovana. 2360043 Slovenščina...
Page 306 Upoštevajte nacionalne smernice za delo na višini. Kot varovalo pred padcem izdelka uporabite izključno kombinacijo varovala pred padcem Hilti in držalne zanke za orodje Hilti #2261970. ▶ Varovalo pred padcem pritrdite v odprtine za montažo pribora. Preverite, ali je zanesljivo pritrjeno.
Page 307 Nastavitev kota reza za zajeralno rezanje Nastavite lahko kot reza med 0° in 53°. S prednastavitvijo kota reza lahko prednastavite največji nastavljivi kot na 22,5° in 45°. 1. Po potrebi nastavite največji kot s prednastavitvijo kota. 2. Popustite blokirno ročico nastavitve kota reza (1). 3.
Page 308 Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno. Za varno uporabo uporabite le originalne nadomestne dele in potrošne materiale. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora Hilti najdete v vašem centru Hilti Store ali na spletni strani: www.hilti.group Slovenščina...
Page 309 Čiščenje zaščitne priprave 1. Demontirajte žagin list. → stran 300 2. Zaščitne priprave previdno očistite s suho krtačo. 3. Obloge in odrezke v notranjosti zaščitnih priprav odstranite z ustreznim orodjem. 4. Namestite žagin list. → stran 300 Čiščenje kanala za odrezke Kanal za odrezke vodi odrezke po notranjosti zgornjega zaščitnega pokrova.
Page 310 ▶ Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. ▶ Akumulatorske baterije shranjujte zunaj dosega otrok. ▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. Naprave Hilti so pretežno izdelane iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala.
Page 311: Hr Originalne Upute Za Uporabu
Pridržavajte se uputa za uporabu Napomene o primjeni i druge korisne informacije Rukovanje materijalima koji se mogu ponovno preraditi Električne uređaje i akumulatorske baterije ne bacajte u kućni otpad Hilti Litij-ionska akumulatorska baterija Hilti Punjač 1.2.3 Simboli na slikama Koriste se sljedeći simboli na slikama: Ovi brojevi odnose se na određene slike na početku ovih uputa za uporabu.
Page 312 1.3.2 Dodatni simboli kod akumulatorskih proizvoda Koriste se sljedeći simboli na proizvodu: Korišteni tip Hilti litij-ionske akumulatorske baterije. Pridržavajte se podataka u poglavlju Namjen- ska uporaba. Litij-ionska akumulatorska baterija Akumulatorsku bateriju nikada ne koristite kao udarni alat.
Page 313 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opće sigurnosne napomene za električne alate UPOZORENJE Pročitajte sve sigurnosne napomene, naputke, slike i tehničke podatke kojima je opremljen ovaj električni alat. Propusti u pridržavanju sljedećih naputaka mogu dovesti do električnog udara, požara i/ili teških ozljeda.
Page 314 Uporaba i rukovanje električnim alatom ▶ Ne preopterećujte uređaj. Za vaše radove koristite za to predviđen električni alat. S odgovarajućim električnim alatom radit ćete bolje i sigurnije u navedenom području snage. ▶ Ne upotrebljavajte električni alat s neispravnim prekidačem. Električni alat, koji se više ne može uključiti ili isključiti, opasan je i treba se popraviti.
Page 315 ▶ Električni alat uhvatite samo za izolirane ručke kada izvodite radove kod kojih nastavak može pogoditi skrivene strujne vodove. Kontakt s vodom pod naponom stavlja i metalne dijelove električnog alata pod napon te dovodi do električnog udara. ▶ Kod uzdužnog rezanja uvijek upotrebljavajte graničnik ili ravnu rubnu vodilicu. To poboljšava točnost rezanja i smanjuje mogućnost zaglavljivanja lista pile.
Page 316 ▶ Provjerite da na reznoj traci nema prepreka, npr. čavli, vijci ili drugi metalni dijelovi. ▶ Isključivo upotrebljavajte listove pile koje je preporučila tvrtka Hilti i koji odgovaraju normi EN 847-1. ▶ Pri rezanju plastike pazite da predmet obrade ne postane prevruć i da se ne rastali.
Page 317 Ostavite akumulatorsku bateriju da se ohladi. Ako je nakon jednog sata akumulatorska baterija još uvijek vruća da je ne možete primiti rukom, onda je u kvaru. Obratite se Hilti servisu ili pročitajte dokument „Napomene za sigurnost i primjenu Hilti litij-ionskih akumulatorskih baterija“.
Page 318 ▶ Metali, materijali koji sadrže metale, mineralni materijali, opeka i materijali koji sadrže kvarc ne smiju se rezati ovim proizvodom. • Za ovaj proizvod koristite samo Hilti Nuron litijionske akumulatorske baterije tipa B 22. Hilti preporučuje za ovaj proizvod uporabu akumulatorskih baterija navedenih u tablici na kraju ovih uputa za uporabu. •...
Page 319 Pribor ( dostupan zasebno) Adapter za vodilicu, vodilica, paralelni graničnik Indikatori litij-ionske akumulatorske baterije Hilti Nuron litij-ionske akumulatorske baterije mogu prikazati stanje napunjenosti, poruke pogreške i stanje akumulatorske baterije. 3.5.1 Indikatori stanja napunjenosti i poruke pogreške UPOZORENJE Opasnost od ozljede uslijed pada akumulatorske baterije! ▶...
Page 320 50 %. Ako se priključeni proizvod ne može više upotre- bljavati, akumulatorska baterija je na kraju svog životnog vijaka i treba je zamijeniti. Obratite se Hilti servisu. Paralelni graničnik Pomoću paralelnog graničnika s jednim krakom omogućuje se izvođenje točnih rezova uz rub predmeta obrade odn.
Page 321 Informacije o buci i vrijednosti vibracije sukladno EN 62841 Razina zvučnog tlaka i razina titranja koje su navedene u ovim uputama, izmjerene su skladno normiranom postupku mjerenja te se mogu koristiti za međusobnu usporedbu električnih alata. Primjerene su i za privremenu procjenu ekspozicija.
Page 322 ▶ Prije svake uporabe provjerite je li možda oštećena točka za pričvršćivanje pridržne trake za alat. Pridržavajte se nacionalnih smjernica za rad na visini. Kao osigurač od pada za ovaj proizvod upotrebljavajte samo kombinaciju Hilti zaštitu od pada s Hilti pridržnom trakom za alat #2261970.
Page 323 3. Zategnite steznu polugu za podešavanje dubine reza (3). Odabrana podešena dubina reza bi uvijek trebala biti oko 5 do 10 mm veća od debljine materijala za rezanje. Podešavanje kuta rezanja za kosi rez Možete podesiti kut rezanja između 0° i 53°. Putem standardne postavke kuta rezanja možete prethodno podesiti maksimalno podesivi kut na 22,5°...
Page 324 Nakon čišćenja i održavanja postavite sve zaštitne uređaje i provjerite funkcioniraju li besprijekorno. Za siguran rad koristite samo originalne rezervne dijelove i potrošni materijal. Rezervne dijelove, potrošni materijal i dodatni pribor, koji je odobrila tvrtka Hilti za vaš proizvod, pronaći ćete u vašoj Hilti Store ili na: www.hilti.group...
Page 325 Čišćenje zaštitnog uređaja 1. Demontirajte list pile. → stranica 316 2. Zaštitne uređaje oprezno očistite suhom četkom. 3. Izvadite nakupine i strugotine u unutrašnjosti zaštitnih uređaja s primjerenim alatom. 4. Montirajte list pile. → stranica 316 Čišćenje kanala za strugotine Kanal za strugotine odvodi strugotine iz unutrašnjosti gornjeg štitnika.
Page 326 U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok Rješenje LED diode akumulatorske Neispravna akumulatorska baterija ▶ Obratite se Hilti servisu. baterije ništa ne pokazuju ▶ Pritisnite blokadu uklapanja.
Page 327: Ru Перевод Оригинального Руководства По Эксплуатации
ООО "ЭЙЧ-КОН", 0070, г. Ереван, ул. Ерванда Кочара 19/28 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
Page 328 действующими нормами. 1.3.2 Дополнительные символы на аккумуляторных электроинструментах На изделии используются следующие символы: Серия используемых литий-ионных аккумуляторов Hilti. Соблюдайте указания, приведенные в главе Использование по назначению. Литий-ионный аккумулятор Никогда не используйте аккумулятор в качестве ударного инструмента. Не допускайте падения аккумулятора. Не используйте аккумулятор, который получил повре- ждения...
Page 329 ствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Page 330 ▶ Не используйте кабель электропитания не по назначению, например для переноски элек- троинструмента, его подвешивания или для выдергивания вилки из розетки электросети. Защищайте кабель электропитания от воздействий высоких температур, масла, острых кро- мок или вращающихся деталей/узлов. В результате повреждения или схлестывания кабелей электропитания...
Page 331 многих несчастных случаев является несоблюдение правил технического обслуживания электро- инструментов. ▶ Необходимо следить за тем, чтобы режущие инструменты были острыми и чистыми. Закли- нивание содержащихся в надлежащем состоянии режущих инструментов происходит реже, ими легче управлять. ▶ Применяйте электроинструмент, принадлежности (оснастку), рабочие инструменты и т. д. согласно...
Page 332 проводом незащищенные металлические части электроинструмента также находятся под напря- жением, что может привести к поражению электрическим током. ▶ При продольной распиловке всегда используйте упор или прямолинейную направляющую. Это повышает точность реза и предотвращает возможное заедание режущего круга. ▶ Всегда используйте режущие круги правильного размера с подходящим посадочным отвер- стием...
Page 333 с помощью возвратного рычага и отпустите рычаг после врезания (погружения) режущего круга в заготовку. При выполнении всех других пильных работ нижний защитный кожух должен срабатывать автоматически. ▶ Не кладите пилу на верстак или пол, если режущий круг не закрыт нижним защитным кожухом.
Page 334 ▶ Убедитесь в отсутствии препятствий на линии пропила/реза, например, гвоздей, шурупов или других металлических деталей. ▶ Используйте только рекомендованные Hilti режущие круги, которые соответствуют стандарту EN 847-1. ▶ При резке пластика следите за тем, чтобы обрабатываемая деталь не перегрелась и не оплавилась.
Page 335 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
Page 336 Для этого электроинструмента используйте только литий-ионные аккумуляторы Hilti Nuron серии B 22. Hilti рекомендует использовать для этого электроинструмента аккумуляторы, указанные в таблице в конце настоящего руководства по эксплуатации. Для зарядки этих аккумуляторов используйте только зарядные устройства Hilti указанных в конце • настоящего руководства по эксплуатации серий.
Page 337 службу Hilti. Один (1) светодиод горит желтым. Литий-ионный аккумулятор и сопряженный с ним электроинструмент не совместимы друг с другом. Обратитесь в сервисный центр Hilti. Один (1) светодиод мигает красным с высокой Литий-ионный аккумулятор заблокирован и его частотой. дальнейшее использование невозможно. Обра- титесь...
Page 338 Технические данные Характеристики изделия SC 6WL-22 Номинальное напряжение 21,6 В Масса 2,60 кг (согласно EPTA-Procedure 01 без акку- мулятора) Диаметр режущего круга 160 мм … 165 мм Толщина полотна круга 0,5 мм … 1,5 мм Ширина пропила/реза 1,5 мм … 2 мм Посадочное...
Page 339 Соблюдайте национальные директивы по выполнению высотных работ. Для защиты этого электроинструмента от падения используйте только комбинацию из предохранителя Hilti для предупреждения случайного срабатывания при ударе и удерживающего троса для инстру- ментов Hilti #2261970. ▶ Закрепляйте предохранитель для предупреждения случайного срабатывания при ударе в монтаж- ных...
Page 340 Снятие режущего круга ПРЕДУПРЕЖДЕНИЕ Опасность ожога и пореза при контакте с режущим кругом, зажимным винтом и зажимным фланцем Следствием могут стать ожоги и порезы. ▶ При замене рабочего инструмента используйте защитные перчатки. 1. Нажмите и удерживайте кнопку блокировки шпинделя (1). 2.
Page 341 2. Задвиньте параллельный упор в опорную плиту. ▶ Ширину реза можно регулировать в соответствии с предстоящей задачей (2). 3. Заблокируйте зажимной рычаг. 5.10 Установка адаптера для направляющей шины (принадлежность) 1. При необходимости демонтируйте параллельный упор. 2. Заведите опорную плиту в задние распорки адаптера для направляющей шины (1). 3.
Page 342 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Очистка защитных приспособлений 1. Снимите режущий круг. → страница 334 2.
Page 343 При возникновении любых неисправностей обращайте внимание на индикацию состояния аккумуля- тора. См. главу Индикации состояния литий-ионного аккумулятора. В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti. Неисправность Возможная причина...
Page 344 Большинство материалов, из которых изготовлены устройства Hilti, подлежат вторичной перера- ботке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последую- щей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную...
Page 345: Uk Оригінальна Інструкція З Експлуатації
Дотримуйтеся вказівок, наведених в інструкції з експлуатації Указівки щодо експлуатації та інша корисна інформація Поводження з матеріалами, придатними для вторинної переробки Не викидайте електроінструменти і акумуляторні батареї у баки для побутового сміття Hilti Літій-іонна акумуляторна батарея Hilti Зарядний пристрій 1.2.3 Символи на ілюстраціях...
Page 346 ються. 1.3.2 Додаткові символи для акумуляторних інструментів На інструменті наведені такі символи: Використовуваний тип літій-іонної акумуляторної батареї Hilti. Дотримуйтеся вказівок, наве- дених у розділі «Використання за призначенням». Літій-іонна акумуляторна батарея Ніколи не використовуйте акумуляторну батарею у якості ударного інструмента. Не допускайте падіння акумуляторної батареї. Не використовуйте акумуляторну батарею, яка...
Page 347 відповідає чинному законодавству і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 348 підошві, захисного шолома або шумозахисних навушників – залежно від різновиду електроінстру- мента та особливостей його застосування – зменшує ризик травмування. ▶ Уникайте випадкового вмикання електроінструмента. Переконайтеся в тому, що електро- інструмент вимкнений, перш ніж вставляти штепсельну вилку в розетку живлення та/або приєднувати...
Page 349 ▶ Для живлення електроінструментів застосовуйте лише спеціально призначені для цього акумуляторні батареї. Застосування інших акумуляторних батарей може призвести до отримання травм і виникнення пожежі. ▶ Акумуляторну батарею, яка не використовується, тримайте подалі від канцелярських скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які могли б спричинити коротке...
Page 350 Віддача: причини і відповідні вказівки з техніки безпеки • Віддача являє собою несподівану для працівника реакцію, що виникає внаслідок заїдання, закли- нювання або неправильного вирівнювання пиляльного диска та призводить до того, що інструмент неконтрольовано відскакує від оброблюваної деталі в напрямку користувача; •...
Page 351 Додаткові вказівки з техніки безпеки Безпека персоналу ▶ Вносити будь-які зміни до конструкції інструмента або приладдя заборонено. ▶ Під час роботи з електроінструментом використовуйте захисні пристрої, що входять до комплекту постачання. ▶ Якщо Ви експлуатуєте електроінструмент без системи видалення пилу, то під час виконання робіт в умовах...
Page 352 ▶ Переконайтеся, що на траєкторії пиляння відсутні сторонні предмети, наприклад цвяхи, гвинти та інші металеві об'єкти. ▶ Використовуйте тільки ті пиляльні диски, які рекомендовані компанією Hilti і відповідають стандарту EN 847-1. ▶ Під час пиляння пластмаси слідкуйте за тим, щоб оброблювана деталь не нагрівалася занадто...
Page 353 спостерігати. Зачекайте, доки акумуляторна батарея не охолоне. Якщо через годину акумуляторна батарея все ще залишається гарячою на дотик, це свідчить про її несправність. Зверніться до сервісної служби компанії Hilti або ознайомтеся з указівками щодо техніки безпеки та належної експлуатації літій-іонних акумуляторних батарей Hilti.
Page 354 мінеральних матеріалів, цегли, а також матеріалів, що містять кварц. • Використовуйте із цим виробом лише літій-іонні акумуляторні батареї Hilti Nuron типу B 22. Компанія Hilti рекомендує використовувати з цим інструментом акумуляторні батареї, зазначені у таблиці наприкінці цієї інструкції з експлуатації.
Page 355 Один (1) світлодіод швидко мигає червоним ко- Літій-іонна акумуляторна батарея заблокована та льором більше не може використовуватися. Будь ласка, зверніться до сервісної служби компанії Hilti. 3.5.2 Індикація стану акумуляторної батареї Щоб відобразити індикацію стану акумуляторної батареї, натисніть і утримуйте деблокувальну кнопку...
Page 356 Технічні дані Характеристики інструмента SC 6WL-22 Номінальна напруга 21,6 В Маса 2,60 кг (згідно з EPTA-Procedure 01, без акумуляторної батареї) Діаметр пиляльного диска 160 мм … 165 мм Товщина опорного кільця 0,5 мм … 1,5 мм Ширина пропилу 1,5 мм … 2 мм Посадочний...
Page 357 Захист від падіння з висоти ПОПЕРЕДЖЕННЯ Ризик отримання травм внаслідок падіння робочого інструмента та/або приладдя! ▶ Використовуйте тільки той страхувальний строп для інструментів Hilti, який рекомендований для Вашого інструмента. ▶ Перед кожним використанням перевіряйте точку кріплення страхувального стропа для інструментів...
Page 358 ▶ Закріпіть один гачок карабіна страхувального стропа для інструментів на захисті від падіння, а інший гачок карабіна – на несучій конструкції. Перевірте надійність кріплення обох гачків карабіна. Дотримуйтеся вказівок, наведених в інструкції з експлуатації захисту від падіння Hilti та страхувального стропа для інструментів Hilti.
Page 359 4. Зафіксуйте виріб затискним важелем після встановлення потрібного кута різання (3). Установлення паралельного упора 1. Послабте затискний важіль (1). 2. Уставте паралельний упор в опорну плиту. ▶ Тепер Ви можете відрегулювати ширину пропилу відповідно до характеру виконуваної роботи (2). 3. Закрийте затискний важіль. 5.10 Установлення...
Page 360 перевірте їхню роботу. Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб- сайті www.hilti.group Українська...
Page 361 Чищення захисного пристрою 1. Зніміть пиляльний диск. → стор. 352 2. Обережно прочистьте захисні пристрої сухою щіткою. 3. За допомогою відповідного робочого інструмента видаліть відкладення і стружку, що накопичилися всередині захисних пристроїв. 4. Установіть пиляльний диск. → стор. 352 Прочищення каналу для відведення стружки Стружка...
Page 362 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію, звертайтеся до сервісної служби компанії Hilti або до свого торго- вого...
Page 363: Bg Оригинално Ръководство За Експлоатация
Гарантійні зобов'язання виробника ▶ З питань гарантії, будь ласка, звертайтеся до найближчого партнера компанії Hilti. Додаткова інформація Щоб ознайомитися із додатковою інформацією про застосування й технічне обслуговування виробу, його вплив на навколишнє середовище, а також про його утилізацію, будь ласка, скористайтеся цим...
Page 364 пазарите в САЩ и Канада в съответствие с приложимите стандарти. 1.3.2 Допълнителни символи при продукти, захранвани от акумулатор Върху продукта се използват следните символи: Използвани типове Hilti литиево-йонни акумулатори. Съблюдавайте указанията в Раздел Употреба по предназначение. Литиево-йонен акумулатор Никога не използвайте акумулатора като ударен механизъм.
Page 365 мото законодателство и действащите стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Техническата документация се съхранява тук: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безопасност Общи указания за безопасност при електроинструменти...
Page 366 Безопасен начин на работа ▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с електроинструменти. Не използвайте електроинструмент, ако сте уморени или се намирате под въздействие на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на електроинструмента може да доведе до сериозни наранявания. ▶...
Page 367 Използване и обслужване на акумулаторния инструмент ▶ Зареждайте акумулаторите само с препоръчани от производителя зарядни устройства. При зарядно устройство, подходящо за определен вид акумулатори, съществува опасност от пожар, ако то се използва с други акумулатори. ▶ Използвайте в електроинструментите само предвидените за съответния модел акумулатори. Употребата...
Page 368 Откат - причини и съответни указания за безопасност • Откатът е внезапната реакция вследствие на закачен, заклинил или неправилно подравнен режещ диск, която води до това, че неконтролируемият циркуляр се повдига и се отмества навън от детайла по посока на оператора; •...
Page 369 работа, проверете дали монтираната принадлежност е здраво закрепена. ▶ Уверете се, че по пътя на рязането няма препятствия, като напр. пирони, винтове или други метални части. ▶ Използвайте само режещи дискове, препоръчани от Hilti, които отговарят на стандарта EN 847-1. 2360043 Български...
Page 370 видимо, незапалимо място с достатъчно разстояние до запалими материали. Оставете акумулатора да се охлади. Ако след един час акумулаторът е все още твърде горещ на допир, той е неизправен. Обърнете се към сервиз на Hilti или прочетете документа "Указания за безопасност и прилагане на Hilti литиево-йонни акумулатори".
Page 371 препоръчва за този продукт използването на посочените в таблицата акумулатори в края на настоящото Ръководство за експлоатация. • За тези акумулатори използвайте само зарядни устройства на Hilti от посочените типове серии в края на настоящото Ръководство за експлоатация. 2360043 Български...
Page 372 Обем на доставката циркуляр, режещ диск, затегателен фланец, закрепващ фланец, затегателен винт, ключ за винтове с вътрешен шестостен, Ръководство за експлоатация Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Hilti Store или на: www.hilti.group Принадлежност (предлага се отделно) Адаптер...
Page 373 и след това един (1) светодиод мига бързо в може да бъде осъществено. Повторете процеса жълто. или се обърнете към сервиз на Hilti. Всички светодиоди светят като бягаща светлина Ако свързаният продукт може все още да бъде и след това един (1) светодиод свети постоянно...
Page 374 Температура на съхранение −20 ℃ … 40 ℃ Температура на акумулатора в началото на зареждането −10 ℃ … 45 ℃ Информация за шума и стойности на вибрациите съгласно EN 62841 Посочените в настоящите инструкции стойности на звуковото налягане и на вибрациите са били измерени...
Page 375 за възможни повреди. Спазвайте националните разпоредби за работа на височина. За този продукт използвайте като защита срещу падане само комбинацията от Hilti защита срещу падане от височина с Hilti задържащото въже за инструменти #2261970. ▶ Закрепете защитата срещу падане от височина в монтажните отвори за принадлежности. Проверете...
Page 376 10. Проверете правилното положение на режещия диск. 11. Поставете ключа с вътрешен шестостен в предвидения за целта отвор. Настройка на дълбочина на рязане 1. Освободете затягащия лост за регулиране на дълбочината на рязане (1). 2. Повдигнете продукта с ножично движение и настройте дълбочината на рязане (2). 3.
Page 377 акумулатора на висока влажност (напр. потопен във вода или оставен под дъжда). Ако акумулаторът е бил напоен с вода, третирайте го като повреден акумулатор. Изолирайте го в незапалим контейнер и се обърнете към сервиз на Hilti. • Поддържайте акумулатора почистен от масла и смазки. Не позволявайте по акумулатора да се...
Page 378 и проверете за изправното им функциониране. За безопасна работа използвайте само оригинални резервни части и консумативи. Разрешените от Hilti резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group Почистване на защитното устройство...
Page 379 ▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Page 380: Ro Manual De Utilizare Original
▶ Не изхвърляйте електроинструменти, електронни устройства и акумулатори в битовите отпадъци! Гаранция на производителя ▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия местен Hilti партньор. Повече информация Допълнителна информация за експлоатацията, технологията, околната среда и рециклирането можете...
Page 381 1.3.2 Simboluri suplimentare la produsele cu alimentare de la acumulatori Pe produs sunt utilizate următoarele simboluri: Seria de tip a acumulatorului Li-Ion Hilti utilizat. Rugăm aveți în vedere datele din capitolul Utiliza- rea conformă cu destinația. Acumulator Li-Ion Nu folosiți niciodată acumulatorul ca unealtă percutoare.
Page 382 O imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Securitate Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice ATENŢIONARE Consultaţi toate instrucţiunile de protecţie a muncii, instrucţiunile de lucru, imaginile...
Page 383 Securitatea persoanelor ▶ Procedaţi cu atenţie, concentraţi-vă la ceea ce faceţi şi lucraţi în mod raţional atunci când manevraţi o sculă electrică. Nu folosiţi nicio sculă electrică dacă sunteţi obosit sau dacă vă aflaţi sub influenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie în folosirea sculei electrice poate duce la accidentări serioase.
Page 384 ▶ La folosirea în mod eronat, este posibilă eliminarea de lichid din acumulatori. Evitaţi contactul cu acesta. În cazul contactului accidental, spălaţi cu apă. Dacă lichidul ajunge în ochi, solicitaţi suplimentar asistenţă medicală. Lichidul ieşit din acumulatori poate provoca iritaţii ale pielii sau arsuri. ▶...
Page 385 ▶ Dacă pânza de ferăstrău se înțepenește sau dacă întrerupeți lucrul, deconectați ferăstrăul și țineți-l în materialul de lucru, până când pânza de ferăstrău ajunge în stare de repaus complet. Nu încercați niciodată să îndepărtați ferăstrăul din piesa care se prelucrează sau să-l trageți spre înapoi, cât timp pânza de ferăstrău se mișcă;...
Page 386 ▶ Asigurați-vă că pe calea de tăiere nu există obstacole, ca de ex. cuie, șuruburi sau alte piese metalice. ▶ Utilizați exclusiv pânzele de ferăstrău recomandate de Hilti, care corespund normei EN 847-1. ▶ La tăierea cu ferăstrăul a materialului plastic, aveți în vedere ca piesa care se prelucrează să nu devină...
Page 387 Lăsați acumulatorul să se răcească. Dacă acumulatorul este încă prea fierbinte pentru a putea fi ținut în mână după o oră, atunci el este defect. Adresați-vă centrului de service Hilti sau citiți documentul "Indicații referitoare la securitate și utilizare pentru acumulatorii Li-Ion marca Hilti".
Page 388 și substanțelor cu conținut de cuarț. • Utilizați pentru acest produs numai acumulatori Li-Ion Hilti Nuron din seria de tip B 22. Hilti recomandă pentru acest produs utilizarea acumulatorilor indicați în tabelul de la finalul acestui manual de utilizare.
Page 389 Accesoriu (disponibil separat) Adaptor pentru șina de ghidare, șină de ghidare, opritor paralel Indicaţiile acumulatorului Li-Ion Hilti Nuron Acumulatorii Li-Ion pot indica starea de încărcare, mesaje de eroare şi starea acumulatorilor. 3.5.1 Indicatoare pentru starea de încărcare şi mesaje de eroare ATENŢIONARE...
Page 390 şi trebuie să fie înlocuit. Vă rugăm să vă adresaţi centrului de service Hilti. Opritor paralel Cu opritorul paralel cu un braț sunt posibile tăieturi de-a lungul unei muchii a piesei, respectiv tăierea de bare la aceeași mărime.
Page 391 Datele privind zgomotul şi valorile vibraţiilor conform EN 62841 Valorile presiunii acustice şi ale vibraţiilor indicate în aceste instrucţiuni au fost măsurate corespunzător unui procedeu standardizat de măsură şi pot fi utilizate pentru compararea reciprocă a sculelor electrice. Ele sunt adecvate şi pentru o apreciere provizorie a valorilor de expunere.
Page 392 ▶ Fixaţi un cârlig cu carabină al firului de susţinere a accesoriului de lucru la siguranţa de cădere şi al doilea cârlig cu carabină la o structură de rezistenţă. Controlaţi stabilitatea celor două cârlige cu carabină. Aveţi în vedere manualele de utilizare pentru siguranţa în caz de cădere Hilti, precum şi pentru firul de susţinere a accesoriului de lucru Hilti.
Page 393 Reglarea adâncimii de tăiere 1. Desfaceți pârghia de strângere a reglării adâncimii de tăiere (1). 2. Ridicați produsul printr-o mișcare similară cu o forfecare și reglați adâncimea de tăiere (2). 3. Strângeți ferm pârghia de strângere pentru reglarea adâncimii de tăiere (3). Adâncimea de tăiere reglată...
Page 394 (de ex. prin scufundare în apă sau lăsarea lui în ploaie). Dacă un acumulator este pătruns de umiditate, tratați-l ca pe un acumulator deteriorat. Izolați-l într-un recipient neinflamabil și adresați-vă centrului de service Hilti. • Păstrați acumulatorul fără urme de ulei și unsoare de altă proveniență. Nu permiteți ca praful sau murdăria să...
Page 395 Pentru o exploatare sigură utilizați numai piese de schimb și materiale consumabile originale. Piese de schimb, materiale consumabile și accesorii avizate de Hilti pentru produs găsiți la centrul dumneavoastră Hilti Store sau la: www.hilti.group Curățarea dispozitivului de protecție 1.
Page 396 Produsele Hilti sunt fabricate într-o proporție mare din materiale reutilizabile. Condiția necesară pentru reciclare este separarea corectă a materialelor. În multe țări, Hilti preia înapoi mașina dumneavoastră vechi pentru valorificare. Solicitați informații de la centrul pentru clienți Hilti sau de la consilierul dumneavoastră...
Page 397: El Μετάφραση Οδηγιών Χρήσης Από Το Πρωτότυπο
Στις παρούσες οδηγίες χρήσης χρησιμοποιούνται τα ακόλουθα σύμβολα: Προσέξτε τις οδηγίες χρήσης Υποδείξεις χρήσης και άλλες χρήσιμες πληροφορίες Χειρισμός ανακυκλώσιμων υλικών Μην πετάτε τα ηλεκτρικά εργαλεία και τις μπαταρίες στον κάδο οικιακών απορριμμάτων Hilti Επαναφορτιζόμενη μπαταρία LiIon Hilti Φορτιστής 2360043 Ελληνικά *2360043*...
Page 398 για την αγορά των ΗΠΑ και του Καναδά σύμφωνα με τα ισχύοντα πρόσωπα. 1.3.2 Πρόσθετα σύμβολα σε επαναφορτιζόμενα προϊόντα Στο προϊόν χρησιμοποιούνται τα ακόλουθα σύμβολα: Σειρά τύπου επαναφορτιζόμενης μπαταρίας Li-Ion Hilti. Προσέξτε τα στοιχεία στο κεφάλαιο Κατάλληλη χρήση. Επαναφορτιζόμενη μπαταρία Li-Ion Μην χρησιμοποιείτε την επαναφορτιζόμενη μπαταρία ποτέ ως κρουστικό εργαλείο.
Page 399 νομοθεσία και τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ασφάλεια Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
Page 400 ▶ Φοράτε προσωπικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Φορώντας προσωπικό εξοπλισμό προστασίας, όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτοασπίδες, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνεται ο κίνδυνος τραυματισμών. ▶...
Page 401 των επαφών. Ένα βραχυκύκλωμα μεταξύ των επαφών της μπαταρίας μπορεί να έχει ως συνέπεια εγκαύματα ή πυρκαγιά. ▶ Σε περίπτωση λανθασμένης χρήσης μπορούν να διαρρεύσουν υγρά από την μπαταρία. Αποφεύ- γετε κάθε είδους επαφή. Σε περίπτωση ακούσιας επαφής, ξεπλύνετε με νερό. Εάν τα υγρά έρθουν...
Page 402 ▶ Συγκρατείτε το πριόνι με τα δύο χέρια και φέρτε τους βραχίονές σας σε τέτοια θέση που να μπορείτε να απορροφήσετε τις δυνάμεις αντίθετης ροπής. Να βρίσκεστε πάντα στο πλάι του δίσκου, ποτέ μην φέρνετε τον δίσκο στην ίδια ευθεία με το σώμα σας. Σε περίπτωση κλωτσήματος μπορεί...
Page 403 ▶ Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια στην γραμμή κοπής, όπως π.χ. καρφιά, βίδες ή άλλα μεταλλικά μέρη. ▶ Χρησιμοποιείτε αποκλειστικά και μόνο δίσκους προτεινόμενους από τη Hilti, οι οποίοι ικανοποιούν το πρότυπο EN 847-1. ▶ Βεβαιωθείτε κατά την κοπή πλαστικών, ότι το αντικείμενο δεν θα υπερθερμανθεί και δεν θα λιώσει.
Page 404 υλικά. Αφήστε την επαναφορτιζόμενη μπαταρία να κρυώσει. Εάν η μπαταρία εξακολουθεί να καίει υπερβολικά μετά από μία ώρα όταν την ακουμπάτε, τότε έχει υποστεί ζημιά. Απευθυνθείτε στο σέρβις της Hilti ή διαβάστε το έγγραφο "Υποδείξεις για την ασφάλεια και τη χρήση για επαναφορτιζόμενες μπαταρίες Li-Ion Hilti".
Page 405 • Χρησιμοποιείτε για αυτό το προϊόν μόνο επαναφορτιζόμενες μπαταρίες Li-Ion Hilti Nuron της σειράς τύπου B 22. Η Hilti προτείνει για αυτό το προϊόν τη χρήση των επαναφορτιζόμενων μπαταριών που αναφέρονται στον πίνακα στο τέλος αυτών των οδηγιών χρήσης. •...
Page 406 Έκταση παράδοσης Δισκοπρίονο, δίσκος κοπής, πατούρα σύσφιξης, πατούρα υποδοχής, βίδα σύσφιξης, κλειδί άλεν, οδηγίες χρήσης Περισσότερα, εγκεκριμένα για το προϊόν σας συστήματα θα βρείτε στο Hilti Store ή στη διεύθυνση: www.hilti.group Αξεσουάρ (διατίθεται προαιρετικά) Αντάπτορας ράγας-οδηγού, ράγα-οδηγού, παράλληλος οδηγός Ενδείξεις της επαναφορτιζόμενης μπαταρίας LiIon Στις...
Page 407 το ένα (1) LED αναβοσβήνει γρήγορα κίτρινο. την κατάσταση της επαναφορτιζόμενης μπατα- ρίας. Επαναλάβετε τη διαδικασία ή απευθυνθείτε στο σέρβις της Hilti. Όλα τα LED ανάβουν κυλιόμενα και στη συνέχεια Εάν εξακολουθεί να μπορεί να χρησιμοποιηθεί το ένα (1) LED ανάβει μόνιμα κόκκινο.
Page 408 Επαναφορτιζόμενη μπαταρία Τάση λειτουργίας επαναφορτιζόμενης μπαταρίας 21,6 V Βάρος επαναφορτιζόμενης μπαταρίας Βλέπε στο τέλος αυτών των οδηγιών χρήσης −17 ℃ … 60 ℃ Θερμοκρασία περιβάλλοντος κατά τη λειτουργία Θερμοκρασία αποθήκευσης −20 ℃ … 40 ℃ Θερμοκρασία μπαταρίας στην έναρξη φόρτισης −10 ℃...
Page 409 Ασφάλεια από πτώση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από πτώση του εξαρτήματος και/ή αξεσουάρ! ▶ Χρησιμοποιείτε μόνο το προτεινόμενο για το προϊόν σας κορδόνι συγκράτησης εργαλείων Hilti. ▶ Πριν από τη χρήση, ελέγχετε το σημείο στερέωσης του κορδονιού συγκράτησης εργαλείων για πιθανές ζημιές.
Page 410 2. Τοποθετήστε την πατούρα υποδοχής με τον σωστό προσανατολισμό στον άξονα κίνησης (1). 3. Ανοίξτε τον προφυλακτήρα εκκρεμούς (2). 4. Τοποθετήστε τον καινούργιο δίσκο. Προσέξτε το βέλος φοράς περιστροφής (3) πάνω στον δίσκο κοπής και στο προϊόν. Πρέπει να συμπίπτουν. 5.
Page 411 Απενεργοποίηση 2. Αφήστε ελεύθερο το διακόπτη on/off. ▶ Η φραγή ενεργοποίησης μεταβαίνει αυτόματα στη θέση κλειδώματος. Χρήση δοχείου συλλογής ρινισμάτων ▶ Βεβαιωθείτε ότι τα ρινίσματα αποβάλλονται ελεύθερα. Κοπή με οδηγό Κόβετε μόνο επίπεδα αντικείμενα, τα οποία παρέχουν μια επαρκώς μεγάλη επιφάνεια έδρασης για το...
Page 412 την απρόσκοπτη λειτουργία τους. Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από τη Hilti ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group Καθαρισμός του συστήματος προστασίας...
Page 413 Προσέχετε σε όλες τις βλάβες την ένδειξη κατάστασης της επαναφορτιζόμενης μπαταρίας. Βλέπε κεφάλαιο Ενδείξεις της επαναφορτιζόμενης μπαταρίας Li-Ion. Σε βλάβες που δεν αναφέρονται σε αυτόν τον πίνακα ή δεν μπορείτε να αποκαταστήσετε μόνοι σας, απευθυνθείτε στο σέρβις της Hilti. Βλάβη Πιθανή αιτία...
Page 414: Tr Orijinal Kullanım Kılavuzu
Τα προϊόντα της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Απευθυνθείτε στο σέρβις της Hilti ή στον σύμβουλο πωλήσεων.
Page 415 Bu kullanım kılavuzunda aşağıdaki semboller kullanılmıştır: Kullanım kılavuzuna dikkat edilmelidir Kullanım uyarıları ve diğer gerekli bilgiler Geri dönüşümlü malzemeler ile çalışma Elektrikli aletleri ve aküleri evdeki çöplere atmayınız Hilti Lityum İyon akü Hilti Şarj cihazı 1.2.3 Çizimlerdeki semboller Çizimlerde aşağıdaki semboller kullanılmıştır: Bu sayılar, kullanım kılavuzunun başlangıcındaki ilgili çizime atanmıştır.
Page 416 1.3.2 Akü işletimli ürünlerdeki ek semboller Üründe aşağıdaki semboller kullanılmıştır: Kullanılan Hilti Lityum İyon akü tip serisi. Usulüne uygun kullanım bölümündeki bilgileri dikkate alınız. Lityum İyon akü Aküyü asla darbe aleti olarak kullanmayınız. Aküyü düşürmeyiniz. Darbe almış veya hasar görmüş bir aküyü kullanmayınız.
Page 417 Elektrik güvenliği ▶ Elektrikli el aletinin bağlantı fişi prize uygun olmalıdır. Fiş hiçbir şekilde değiştirilmemelidir. Adaptör fişini topraklama korumalı elektrikli el aletleri ile birlikte kullanmayınız. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır. ▶ Borular, radyatörler, fırınlar ve buzdolapları gibi toprağa temas eden üst yüzeylere vücudunuzla temas etmekten kaçınınız.
Page 418 ▶ Tutamağı ve tutamak yüzeylerini daima temiz ve yağ ve gresten arındırılmış durumda tutunuz. Kaygan tutamaklar ve tutamak yüzeyleri güvenli bir kullanımı ve öngörülemeyen durumlarda elektrikli el aletinin kontrolünü engeller. Akülü el aletinin kullanımı ve çalıştırılması ▶ Aküleri sadece üretici tarafından tavsiye edilen şarj cihazları ile şarj ediniz. Belirli bir akü için uygun olan bir şarj cihazı, başka akülerle kullanılırsa yanma tehlikesi vardır.
Page 419 Testerenin yanlış veya hatalı kullanılması sonucunda geri tepme meydana gelir. Aşağıda tanımlanan özel önlemler alınarak geri tepme engellenebilir. ▶ Testereyi iki elinizle sıkıca tutunuz ve vücudunuzu ve kollarınızı geri tepmelere karşı koyabileceğiniz şekle getiriniz. Testere bıçağının yanında durunuz, testere bıçağını asla vücudunuz ile temas edecek yöne getirmeyiniz.
Page 420 ▶ Kesme hattında herhangi bir engel bulunmadığından emin olunuz, örn. çivi, cıvata veya diğer metal parçalar. ▶ Sadece Hilti tarafından önerilen ve EN 847-1 standardına uygun olan testere bıçaklarını kullanınız. ▶ Plastik malzemeleri testereleme sırasında iş parçasının çok ısınmamasına ve erimemesine dikkat ediniz.
Page 421 ▶ Akü tutulamayacak kadar sıcaksa arızalı olabilir. Pili, yanıcı malzemelere yeterli mesafede, görünür ve yanıcı olmayan bir yere yerleştiriniz. Aküyü soğumaya bırakınız. Akü bir saat sonra hala dokunulamayacak kadar sıcaksa, arızalı demektir. Hilti servisiyle irtibat kurunuz veya "Hilti Lityum İyon aküler için güvenlik ve kullanım uyarıları" dokümanını okuyunuz.
Page 422 • Bu ürün için sadece B 22 tip serisi Hilti Nuron Lityum İyon aküleri kullanınız. Hilti bu ürün için bu kullanım kılavuzunun sonunda bulunan tabloda belirtilmiş olan akülerin kullanılmasını tavsiye eder. Bu aküler için sadece Hilti şarj cihazlarının bu kullanım kılavuzunun sonunda belirtilmiş olan serilerini •...
Page 423 Tüm LED'ler çalışma ışığı olarak yanıyor ve ardın- Akünün durumuna ilişkin sorgu tamamlanamadı. dan bir (1) LED hızlıca sarı yanıp sönüyor. İşlemi tekrarlayınız veya Hilti servisiyle irtibat kuru- nuz. Tüm LED'ler çalışma ışığı olarak yanıyor ve ardın- Bağlı bir ürünün kullanımına devam edilebiliyorsa, dan bir (1) LED sürekli kırmızı...
Page 424 Akü Akü çalışma gerilimi 21,6 V Akü ağırlığı Bu kullanım kılavuzunun sonuna bakınız İşletim sırasındaki ortam sıcaklığı −17 ℃ … 60 ℃ Depolama sıcaklığı −20 ℃ … 40 ℃ Şarj başlangıcında akü sıcaklığı −10 ℃ … 45 ℃ EN 62841 uyarınca ses bilgisi ve titreşim değerleri Bu talimatlarda belirtilen ses basıncı...
Page 425 ▶ Her kullanımdan önce alet bağlama ipinin sabitleme noktasını olası hasarlar bakımından kontrol ediniz. Yüksekteki çalışmalar için ulusal yönetmelikleri dikkate alınız. Bu ürün için devrilme emniyeti olarak sadece Hilti düşme koruması ile Hilti alet kordonunun #2261970 bir kombinasyonunu kullanınız. ▶ Düşme emniyetini aksesuarların montaj aralıklarına sabitleyiniz. Güvenli tutuşu kontrol ediniz.
Page 426 10. Testere bıçağının yerine doğru oturup oturmadığını kontrol ediniz. 11. Allen anahtarını öngörülen deliğe oturtunuz. Kesme derinliğinin ayarlanması 1. Kesme derinliği ayar mekanizmasının sıkıştırma kolunu gevşetiniz (1). 2. Ürünü makasa benzer bir hareket ile kaldırınız ve kesme derinliğini ayarlayınız (2). 3.
Page 427 (örneğin suya daldırmayınız veya yağmurda bırakmayınız). Bir akünün ıslanması halinde, ona hasarlı bir akü gibi davranınız. Yanıcı olmayan bir kabın içinde izole ediniz ve Hilti servisine başvurunuz. • Aküyü yabancı yağ ve gresten uzak tutunuz. Akünün üzerinde gereksiz yere toz veya kir birikmesine izin vermeyiniz.
Page 428 Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunların fonksiyonlarını sorunsuz olarak yerine getirmekte olup olmadıklarını kontrol ediniz. Güvenli çalışma için sadece orijinal yedek parçalar ve tüketim malzemeleri kullanınız. Hilti tarafından onaylanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsi- niz: www.hilti.group...
Page 429 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.
Page 430 Bu bağlantıyı aynı zamanda kullanım kılavuzunun sonunda QR kodu olarak da bulabilirsiniz. Türkçe 2360043 *2360043*...
Page 431: ﻴ ﻟ‬ ‫ﺩ
‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
Page 432 ‫ﺣ ﺍ‬ ‫. ﻉ‬ ‫ﻮ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
Page 433 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 434 ◀ ‫ﻊ‬ ‫ﻴ‬ ‫ﻤ‬ ‫ﺟ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﻧ‬ ‫ﺯ ﺍ‬ ‫ﻮ‬ ‫ﺗ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﻆ‬ ‫ﻓ‬ ‫ﺎ ﺣ‬ ‫ﻭ‬ ‫ﻥ‬ ‫ﺎ ﻣ‬ ‫ﺄ ﺑ‬ ‫ﺎ ﻔ‬ ‫ﻗ‬ ‫ﺍ‬ ‫ﻭ‬ ‫ﻥ‬ ‫ﻮ‬ ‫ﻜ‬ ‫ﺗ‬ ‫ﻥ‬ ‫ﺃ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﺹ‬...
Page 435 ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺨ‬ ‫ﻟ ﺍ‬ ◀ ‫ﻊ‬ ‫ﻄ‬ ‫ﻗ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﺭ ﺎ‬ ‫ﺼ‬ ‫ﺘ‬ ‫ﻗ‬ ‫ﻻ ﺍ‬ ‫ﻭ‬ ‫ﻂ‬ ‫ﻘ‬ ‫ﻓ‬ ‫ﻦ‬ ‫ﻳ‬ ‫ﺪ‬ ‫ﻤ‬ ‫ﺘ‬ ‫ﻌ‬ ‫ﻣ‬ ‫ﻦ‬ ‫ﻴ‬ ‫ﻴ...
Page 436 ◀ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﻞ‬ ‫ﻜ‬ ‫ﺸ‬ ‫ﺑ‬ ‫ﺔ ﻳ‬ ‫ﺫ‬ ‫ﺎ ﺤ‬ ‫ﺘ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻭ ﺃ‬ ‫ﺔ‬ ‫ﻤ ﻠ‬ ‫ﺜ ﻟ ﺍ‬ ‫ﻥ‬ ‫ﺎ ﻨ‬ ‫ﺳ‬ ‫ﻷ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺫ‬ ‫ﺭ ﺎ‬ ‫ﺸ‬ ‫ﻨ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬...
Page 437 ‫ﻖ‬ ‫ﺋ‬ ‫ﺍ ﻮ‬ ‫ﻋ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﻡ‬ ‫ﺪ‬ ‫ﻋ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﻛ‬ ‫ﺄ ﺗ‬ Hilti ◀ EN 847-1 ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻖ‬ ‫ﺑ ﺎ‬ ‫ﻄ‬ ‫ﺗ‬ ‫ﻲ‬ ‫ﺘ ﻟ‬ ، ‫ﺍ‬...
Page 438 ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻠ‬ ‫ﻇ‬ ‫ﺍ‬ ‫ﺫ‬ ‫ﺇ‬ ‫. ﺩ‬ ‫ﺮ‬ ‫ﺒ ﺗ‬ " . Hilti ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
Page 439 ‫ﻟ ﺍ‬ ‫ﺭ ﺎ‬ ‫ﺸ‬ ‫ﻨ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻝ‬ ‫ﺎ ﻤ‬ ‫ﻌ ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ Hilti Store ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬...
Page 440 ‫ﻥ‬ ‫ﻮ‬ ‫ﻠ ﻟ ﺎ‬ ( ‫ﺑ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺍ ﻭ‬ ‫ﺔ‬ ‫ﺒ ﻤ‬ ‫ﻟ ء‬ ‫ﻲ‬ ‫ﻀ‬ ‫ﺗ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﻰ‬ ‫ﺟ ﺮ‬...
Page 441 SC 6WL-22 ‫ﻡ‬ ° … ‫ﻡ‬ ° − ‫ﻦ‬ ‫ﻳ ﺰ‬ ‫ﺨ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺣ‬ ‫ﺔ‬ ‫ﺟ‬ ‫ﺭ‬ ‫ﺩ‬ ‫ﻡ‬ ° … ‫ﻡ‬ ° − ‫ﻞ‬ ‫ﻴ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﺘ ﻟ‬ ‫ﺍ ء‬ ‫ﺎ ﻨ‬ ‫ﺛ...
Page 442 ‫ﻹ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ◀ ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﻪ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺖ‬ ‫ﻴ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺰ ﺣ‬...
Page 443 ‫ﺢ‬ ‫ﻴ ﺤ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻩ ﺎ‬ ‫ﺠ ﺗ‬ ‫ﻻ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺓ‬ ‫ﺭ ﺍ‬ ‫ﺩ‬ ‫ﻹ ﺍ‬ ‫ﺔ‬ ‫ﻤ ﻳ‬ ‫ﺮ ﺑ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﺖ‬ ‫ﻴ ﺒ ﺜ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺔ‬ ‫ﺸ‬ ‫ﻧ ﻼ‬ ‫ﻓ‬ ‫ﺐ‬...
Page 444 ‫ﻑ‬ ‫ﺎ‬ ‫ﻘ ﻳ‬ ‫ﻹ ﺍ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﻞ‬ ‫ﻴ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻴ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻑ‬ ‫ﺎ ﻘ‬ ‫ﻳ ﻹ‬ / ‫ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻐ‬ ‫ﺸ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺡ ﺎ‬ ‫ﺘ ﻔ‬ ‫ﻣ‬...
Page 445 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 446 ‫ﺍ ﻭ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﺕ‬ ‫ﻻ‬ ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﻞ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﺘ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻠ ﺨ‬...
Page 447 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
Page 448: Ja オリジナル取扱説明書
危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号この取扱説明書では、以下の記号が使用されています：取扱説明書に注意してください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています。図中の付番は、重要な作業手順あるいは作業手順にとって重要なパーツであることを示しています。本文中ではこれらの作業手順またはパーツは、（3）のように当該の番号でハイライト表示されています。概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。この記号は、製品の取扱いの際に特に注意が必要なことを示しています。日本語 2360043 *2360043*...
Page 449 バッテリーは落下させないでください。ぶつけたり、あるいはその他の理由で損傷しているバッテリーは使用しないでください。 1.3.3 義務表示製品には以下の義務表示が使用されています：保護メガネを着用してください製品情報製品はプロ仕様で製作されており、その使用、保守、修理を行うのは、認定を受けトレーニングされた人のみに限ります。これらの人は、遭遇し得る危険に関する情報を入手していなければなりません。製品およびアクセサリーの使用法を知らない者による誤使用、あるいは規定外の使用は危険です。機種名および製造番号は銘板に表示されています。 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データバッテリー式ハンドサーキュラーソー SC 6WL-22 製品世代製造番号適合宣言製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2360043 日本語 *2360043*...
Page 450 安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、本体のコントロールを失ってしまう恐れがあります。電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更しないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてください。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用すると、感電の危険が小さくなります。 ▶...
Page 451 ▶ 本体の設定やアクセサリーの交換を行う前や本体を保管する前には電源プラグをコンセントから抜き、および／または脱着式のバッテリーを取り外してください。この安全処置により、電動工具の意図しない始動を防止することができます。 ▶ 電動工具をご使用にならない場合には、子供の手の届かない場所に保管してください。電動工具に関する知識のない方、本説明書をお読みでない方による本体のご使用は避けてください。未経験者による電動工具の使用は危険です。 ▶ 電動工具とアクセサリーは慎重に手入れしてください。可動部分が引っ掛かりなく正常に作動しているか、電動工具の運転に影響を及ぼす各部分が破損・損傷していないかを確認してください。電動工具をご使用になる前に、損傷部分の修理を依頼してください。事故の多くは保守管理の不十分な電動工具の使用が原因となっています。 ▶ 先端工具は鋭利で汚れのない状態を保ってください。お手入れのゆきとどいた先端工具を使用すると、作業が簡単かつ、スムーズになります。 ▶ 電動工具、アクセサリー、先端工具などは、それらの説明書に記載されている指示に従って使用してください。その際は、作業環境および用途についてもご注意ください。指定された用途以外に電動工具を使用すると危険な状況をまねく恐れがあります。 ▶ グリップとグリップ面は乾燥した清潔な状態に保ち、オイルやグリスの付着がないようにしてください。グリップやグリップ面が滑りやすい状態になっていると、予期していない状況が発生した際に電動工具を安全に使用／制御できません。バッテリー工具の使用および取扱い ▶ バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してください。特定タイプのバッテリー専用の充電器を他のバッテリーに使用すると、火災の恐れがあります。 ▶ 電動工具には、必ず指定されたバッテリーを使用してください。指定以外のバッテリーを使用すると、負傷や火災の恐れがあります。 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡すると、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、液漏れが発生することがあります。その場合、漏れた液には触れないでください。もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を...
Page 452 ▶ 縦切断の際には必ずストッパーまたはストレートエッジガイドを使用してください。これにより切断精度を高め、ソーブレードが噛む可能性を低減することができます。 ▶ 常に適切な取り付け穴（星形または丸形など）の付いた正しいサイズのソーブレードを使用してください。ソーの取り付け部に合っていないソーブレードを使用すると、回転が不安定になったり、制御不能になったりする恐れがあります。 ▶ ソーブレードワッシャー／スクリューが損傷していたり、適切でない場合、決してこれらを使用しないでください。ソーブレードワッシャー／スクリューは、最適な出力と作動安全性を確保するためにご使用のソー専用に製造されたものです。反動 - 原因とそれに対する安全上の注意 • 反動は、ソーブレードが引っかかったり噛んだりしたときや、ソーブレードが正しく設置されていないときに起こる突然の反応動作で、制御不能になったソーが作業材料から浮き上がって作業者に向かって跳ね返ることがあります。 • ソーブレードが閉じたカットギャップで引っかかったり噛んだりすると、ソーブレードがブロックされ、モーター力でソーが作業者の方向に跳ね返ります。 • ソーブレードが切断時にずれたり正しく配置されていないと、後部のソーブレードエッジの歯が作業材料の表面に引っかかり、ソーブレードがカットギャップから外れて作業者の方に跳ね返ることがあります。ソーの取り扱いが正しくないと、反動が生じます。反動は、以下に示すような適切な予防措置を取ることで防止することができます。 ▶ ソーは両手でしっかりと支え、反力を受け止めることができるように腕を構えます。ソーブレードは必ず側部をつかみ、決してソーブレードが身体のすぐ前にくることのないようにしてください。反動がある場合、サーキュラーソーは後方に跳ね返ることがありますが、適切な予防措置を講じていれば反力を抑えることができます。 ▶ ソーブレードが噛んだ場合あるいは作業を中断する場合は、ソーをオフにしてソーブレードが停止するまでソーを静かに作業材料内に保持してください。ソーブレードが動いている間は、ソーを作業材料から離したり後方へ引いたりしないでください、そうしないと反動が発生する危険があります。ソーブレードが噛んでしまったことの原因を確認し、それを取り除いてください。 ▶ 作業材料に挿入されているソーを再び作動させる場合は、ソーブレードをカットギャップの中央に配置し、歯が作業材料に引っかかっていないかチェックします。ソーブレードが噛んでいると、切断を再開...
Page 453 般的な処置としては、以下のようなものがあります： ▶ 十分に換気された領域での作業 ▶ 粉じんとの長時間の接触の回避 ▶ 粉じんを顔や体から遠ざける ▶ 保護服を着用し、水と石鹸で曝露領域を洗浄する。 ▶ 常に実施する作業の要求事項に適した防じんマスクを着用してください。 ▶ 作業開始前に、作業場で発生する粉じんの危険有害度を調査してください。公的に承認された保護等級および地域の粉じんに関する規定を満たした工業用集じん機を使用してください。 ▶ 各国の労働安全衛生法に従ってください。 ▶ クランプあるいはその他の適切な方法により、作業材料を固定して安定した位置に保持してください。作業材料を手あるいは身体で保持することは不安定で、コントロールを失う危険があります。第三者に依頼して作業材料を作業位置に保持することはしないでください。 ▶ ランプ（LED）を直接のぞき込んだり、LED で他の人の顔を照射したりしないでください。 ▶ 落下する先端工具および／またはアクセサリーによる負傷の危険。作業を開始する前に、取り付けたアクセサリーが確実に固定されていることを確認してください。 ▶ 切断ラインにネイル、ネジ、その他の部品などの障害物がないことを確認してください。 ▶ 必ず EN 847-1 規格に準拠したHilti の推奨するソーブレードを使用してください。 ▶ プラスチックの切断の際は、作業材料が熱くなりすぎて溶けることのないように注意してください。 2360043 日本語 *2360043*...
Page 454 ▶ リサイクルあるいは修理されたバッテリーは、決して使用しないでください。 ▶ バッテリーまたはバッテリー式電動工具は、決して打撃工具として使用しないでください。 ▶ バッテリーは、決して直射日光、高温、火花の発生、裸火に曝さないでください。これを守らないと、爆発の原因となることがあります。 ▶ バッテリーの電極に、指、工具、装身具あるいはその他の導電性のある物体で触れないようにしてください。これを守らないと、バッテリーの損傷、物財の損傷および負傷の原因となることがあります。 ▶ バッテリーを雨、湿気、液体から保護してください。バッテリー内に湿気が入り込むと、短絡、感電、火傷、火災あるいは爆発の原因となることがあります。 ▶ 必ずご使用のバッテリータイプ用に指定された充電器と電動工具を使用してください。これについては、充電器や電動工具の取扱説明書の記述を確認してください。 ▶ バッテリーは、爆発の可能性がある場所で使用あるいは保管しないでください。 ▶ バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。バッテリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてください。バッテリーを冷ます。1 時間の経過後にも掴むことのできないほどに熱い場合は、そのバッテリーは故障している可能性があります。Hilti サービスセンターにご連絡いただくか、あるいは「Hilti の Li-Ion バッテリーの安全と使用についての注意事項」をお読みください。 Li-Ion バッテリーの搬送、保管および使用に適用される特別の規則を遵守してください。本取扱説明書巻末の QR コードをスキャンして、Hilti の Li-Ion バッテリーの安全と使用についての注意事項をお読みください。日本語 2360043 *2360043*...
Page 455 正しい使用本書で説明している製品は充電式サーキュラーソーです。本製品は、木材、木製の母材、プラスチック、石膏、ファイバーボード、複合材の切断に使用するものです。ハンドサーキュラーソーには、一般的な吸じんホース用の接続ピースが付いています。吸じん装置ホースをソーと接続するために、適切なアダプターが必要になる場合があります。 ▶ 必ず製品仕様の記載事項（直径、全負荷回転数、厚さ、材質など）に対応した、本製品用に許可されたソーブレードを使用してください。高合金高速度鋼（HSS）製の研磨およびカッティングディスク、ならびにソーブレードは許可されていません。 ▶ ベースプレートとの接触面の大きさが十分な凹凸のない作業材料のみを切断してください。 ▶ 金属、金属を含む材料、鉱物材料、レンガおよび石英を含む材料は、本製品で切断してはなりません。 • 本製品には、必ずHilti Nuron の B 22 シリーズの Li-Ion バッテリーを使用してください。Hilti は、本製品に対してこの取扱説明書の巻末の表に記載されているバッテリーを使用されることをお勧めします。 • これらのバッテリーには、必ずこの取扱説明書の巻末に記載されているシリーズのHilti の充電器を使用してください。本体標準セット構成品サーキュラーソー、ソーブレード、テンションフランジ、サポートフランジ、テンションボルト、アレンレンチ、取扱説明書その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。 2360043 日本語...
Page 456 アクセサリー（別途お求めいただけます）ガイドレールアダプター、ガイドレール、平行ストッパー Li-Ion バッテリーのインジケーター Hilti Nuron Li-Ion バッテリーは、充電状態、エラーメッセージ、およびバッテリーの状態を表示することができます。 3.5.1 充電状態およびエラーメッセージの表示警告負傷の危険バッテリーの落下！ ▶ バッテリーを装着した状態でリリースボタンを押した後には、バッテリーを確実に正しく使用する製品に再ロックするようにしてください。次の表示を確認するには、バッテリーのリリースボタンを短く押してください。充電状態および不具合は、接続されている製品がオンになっている間常時表示されます。状態意味 4 個の LED （4）が常時緑色で点灯充電状態：100 %...71 % 3 個の LED （3）が常時緑色で点灯充電状態：70 %...51 % 2 個の LED （2）が常時緑色で点灯...
Page 457 平行ストッパーシングルアームの平行ストッパーにより、作業材料エッジに沿った正確な切断または同じ寸法のストリップの切断が可能です。平行ストッパーはベースプレートの両側に取り付けることができます。吊り下げフック製品には吊り下げフックがあり、製品を一時的に手すりなどに掛けることができます。吊り下げフックを使用するには、吊り下げフックを 180° まっす上へ向けて開きます。吊り下げフックは、前方へ旋回させて搬送位置にした後約 30° 開くことができます。吊り下げフックは、閉じる前に約 30° 戻して元の位置にしてください。製品仕様製品特性 SC 6WL-22 定格電圧 21.6 V 重量 2.60 kg （EPTA-Procedure 01 準拠、バッテリーを含まない）ソーブレード直径 160 mm … 165 mm メインブレード厚 0.5 mm … 1.5 mm 切り込み幅...
Page 458 3. バッテリーは許可された充電器で充電してください。 → 頁 449 バッテリーを装着する警告負傷の危険短絡あるいはバッテリーの落下！ ▶ バッテリーを装着する前に、バッテリーの電気接点と製品の電気接点に異物がないことを確認してください。 ▶ バッテリーが正しくロックされていることを常に確認してください。 1. はじめてお使いになる前にバッテリーをフル充電してください。 2. ロックの音が聞こえるまでバッテリーを製品へとスライドさせます。 3. バッテリーがしっかりと装着されていることを確認してください。バッテリーを取り外す 1. バッテリーのリリースボタンを押します。 2. 製品からバッテリーを抜き取ります。転倒防止装置警告負傷の危険る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。ご使用の国において適用される高所での作業に関する規則に注意してください。本製品の落下防止には、必ずHilti の落下暴発防止装置およびHilti の工具保持ロープ#2261970 を組み合わせて使用してください。日本語 2360043 *2360043*...
Page 459 ▶ 落下暴発防止装置をアクセサリー用の取り付け開口部に固定してください。しっかりと固定されていることを確認してください。 ▶ 工具保持ロープのスナップフックを落下暴発防止装置に固定し、第 2 のスナップフックを支持構造物に固定します。両方のスナップフックがしっかりと固定されていることを確認してください。 Hilti 落下暴発防止装置およびHilti 工具保持ロープの取扱説明書の記載に注意してください。ソーブレードを取り外す警告ソーブレード、テンションボルトおよびテンションフランジでの火傷および切断の危険火傷および切創事故の原因となることがあります。 ▶ 先端工具の交換時には、保護手袋を着用してください。 1. スピンドルロックを押し、押した状態を維持します(1)。 2. アレンキーを使用してテンションボルトを緩めます(2)。 3. テンションボルトとテンションフランジを取り外します(3)。 4. 振動防止カバーを開き(4)、ソーブレードを取り外します(5)。必要に応じて清掃のためにサポートフランジを取り外すことができます。ソーブレードを取り付ける取り付けるソーブレードが技術的な要求を満たし、よく切れることを確認してください。鋭いソーブレードは正常な切断の前提条件です。 1. サポートフランジとテンションフランジを清掃します。 2. サポートフランジを正しい方向で駆動スピンドル(1) に取り付けます。 3. 振動防止カバーを開きます(2)。 4. 新しいソーブレードを取り付けます。ソーブレードおよび製品に表示されている回転方向矢印(3) に注意してください。両方の矢印が一...
Page 460 4. リリースレバー(3) により、本製品を設定した切り込み角度にロックしてください。平行ストッパーを取り付ける 1. リリースレバー(1) を緩めます。 2. 平行ストッパーをベースプレートへとスライドさせます。 ▶ 実行する作業に応じて切り込み幅を調整することができます(2)。 3. クランピングレバーを閉じます。 5.10 ガイドレールアダプター（アクセサリー）を取り付ける 1. 必要に応じて平行ストッパーを取り外してください。 2. ベースプレートをガイドレールアダプターの後方固定フレームに掛けます(1)。 3. ベースプレートをガイドレールアダプターに取り付けます(2)。 ▶ ベースプレートはガイドレールアダプターと同じ高さにあります。 4. 2 つのスライダー(3) をストップ位置まで押し込んでガイドレールアダプターをロックします。ご使用方法本書および製品に記載されている安全上の注意と警告表示に注意してください。スイッチをオンにする／オフにするスイッチオン 1. スイッチオンロックを押し続け、ON/OFF スイッチを操作します。 ▶ ON/OFF スイッチを押し続けていれば、スイッチオンロックから指を放すことができます。スイッチオフ 2. ON/OFF スイッチから指を放します。 ▶...
Page 461 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。保守 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービスセンターに本製品の修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて、それらが問題なく作動するか点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けにHilti が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group 安全機構の清掃 1. ソーブレードを取り外します。 → 頁 453 2. 安全機構を乾いたブラシを使用して注意深く掃除してください。 3. 安全機構内部の塵埃の堆積や切り屑は適切な工具を使用して除去してください。 4. ソーブレードを取り付けます。 → 頁 453 切り屑ダクトを清掃する切り屑ダクトは、上側保護カバー内部の切り屑を排出します。切り屑ダクトが詰まっていると、切り屑を適切に排出することができなくなります。製品の寿命を長くするため、切り屑ダクトは定期的に清掃してください。 2360043 日本語...
Page 462 ▶ 製品およびバッテリーは、子供や権限のない人が手を触れることのないようにして保管してください。 ▶ 使用の前にその都度、また長期にわたる保管の前後には、製品とバッテリーに損傷がないか点検してください。故障時のヒントいかなるい不具合の発生時にも、バッテリーのステータス表示を確認してください。Li-Ion バッテリーのインジケーターの章を参照してください。この表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業担当またはHilti サービスセンターにご連絡ください。故障考えられる原因解決策バッテリーの LED に何も表示バッテリーの故障 ▶ Hilti サービスセンターにご連絡されないください。 ▶ スイッチオンロックを押してく ON/OFF スイッチが押せな故障ではありません（安全機能）。い、あるいは動かない。ださい。回転数が突然落ちる。バッテリーが放電している。 ▶ バッテリーを充電します。日本語 2360043 *2360043*...
Page 463: Ko 오리지널 사용 설명서
ください。グが損傷している。廃棄警告誤った廃棄による負傷の危険！漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。その他の情報ご使用方法、技術、環境保護およびリサイクルに関するその他の情報について...
Page 464 본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 다음과 같은 기호가 그림에 사용됩니다.
Page 465 1.3.2 배터리 구동식 제품에 사용되는 추가 기호 다음과 같은 기호가 제품에 사용됩니다. 사용한 Hilti 리튬이온 배터리 모델 시리즈. 규정에 맞는 사용 단원에 제시된 내용에 유의하십시오. 리튬이온 배터리 배터리는 절대 타격 공구로 사용해서는 안 됩니다. 배터리를 떨어뜨리지 마십시오. 타격을 받은 적이 있거나 다른 손상이 있는 배터리는 사용하지 마십...
Page 466 작업장 안전수칙 ▶ 작업장을 항상 깨끗이 하고 조명이 잘 들도록 하십시오。 어수선한 작업환경 또는 어두운 작업장은 사고 를 초래할 수 있습니다。 ▶ 인화성 액체, 가스 또는 먼지가 있어 폭발 위험이 있는 환경에서는 전동 공구를 사용하지 마십시오。 전동 공구는 먼지나 증기를 점화시킬 수 있는 스파크를 일으킵니다。 ▶...
Page 467 ▶ 본 지침에 따라 전동 공구, 액세서리, 공구 비트 등을 사용하십시오。 이 때 작업 조건과 실시하려는 작업 내용을 고려하십시오。 원래 사용 분야가 아닌 다른 작업에 전동 공구를 사용할 경우, 위험한 상황을 초래 할 수 있습니다。 ▶ 손잡이 및 손잡이 표면은 건조하고 깨끗하게, 그리고 오일과 그리스가 묻어있지 않도록 해야 합니다。 미 끄러운...
Page 468 ▶ 톱을 양손으로 확실하게 고정시키고 팔을 기기의 반동력을 억제할 수 있는 위치에 놓으십시오. 항상 톱날 옆으로 서서 작업하고 절대로 몸과 일직선이 되게 하지 마십시오. 반동이 생길 경우, 원형 톱이 뒤로 튕길 수 있으나 작업자가 적절한 조치를 취하면 반동력을 제어할 수 있습니다. ▶...
Page 469 지 점검하십시오. ▶ 절단 통로에 못, 나사 또는 다른 금속 부품 등과 같은 다른 장애물이 있는지 확인하십시오. ▶ Hilti에서 권장하는 EN 847-1 규격에 준하는 톱날만 사용하십시오. ▶ 플라스틱 톱 작업 시 공작물이 너무 뜨거워져 녹지 않도록 유의하십시오. 전기에 관한 안전수칙...
Page 470 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.
Page 471 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 www.hilti.group에서 확인할 수 있습니다. 액세서리(별도 구매) 가이드 레일 어댑터, 가이드 레일, 병렬 스톱 리튬이온 배터리 표시 Hilti Nuron 리튬 이온 배터리는 충전 상태, 오류 메시지 및 배터리 상태를 표시할 수 있습니다. 3.5.1 충전 상태 및 오류 메시지 표시 경고...
Page 472 적색으로 계속 점등됩니다. 있는 배터리 용량이 50% 미만입니다. 연결된 제품을 계속해서 사용할 수 없는 경우, 배터 리의 수명이 다 되어 교체해야 합니다. Hilti 서비스 센터에 문의해 주십시오. 병렬 스톱 외팔 병렬 스톱으로 인해 공작물 모서리에 따라 정확한 절단 및 일정한 레일의 절단이 가능합니다.
Page 473 ▶ 해당 제품에 권장하는 Hilti 공구 고정끈만 사용하십시오. ▶ 사용하기 전에 항상 공구 고정끈의 고정점에 손상된 곳이 없는지 확인하십시오. 공중 작업에 대한 국가별 규정에 유의하십시오. 해당 제품의 추락 방지장치로는 Hilti 낙하 방지 벨트와 Hilti 공구 고정끈 #2261970을 결합해서만 사용하십시오. 2360043 한국어...
Page 474 ▶ 낙하 방지 벨트를 액세서리의 조립 구멍에 고정시키십시오. 확실하게 고정되었는지 점검하십시오. ▶ 공구 고정끈의 카라비너 후크 한쪽을 낙하 방지 벨트에 고정하고, 지지하는 구조물에 다른 카라비너 후크 를 고정시키십시오. 두 카라비너 후크가 확실하게 고정되었는지 점검하십시오. Hilti 낙하 방지 벨트 및 Hilti 공구 고정끈의 사용 설명서 내용에 유의하십시오. 톱날 분리 경고...
Page 475 병렬 스톱 장착 1. 클램핑 레버 (1)을 푸십시오. 2. 병렬 스톱을 베이스 플레이트로 미십시오. ▶ 해당하는 작업에 맞춰 절단 폭을 조정할 수 있습니다 (2). 3. 클램핑 레버를 닫으십시오. 5.10 가이드 레일 어댑터(액세서리) 장착 1. 필요에 따라 병렬 스톱을 분리하십시오. 2. 베이스 플레이트를 가이드 레일 어댑터의 뒷면 홀딩 프레임에 끼우십시오 (1). 3.
Page 476 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고, 조작요소가 문제 없이 작동하는지 점검하십 시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
Page 477 ▶ 제품 및 배터리를 사용하기 전에 그리고 장시간 보관한 후에는 항상 손상 여부를 점검하십시오. 문제 발생 시 도움말 장애 발생 시 항상 배터리 상태 표시기를 확인하십시오. 리튬이온 배터리 표시 단원을 참조하십시오. 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 장애...
Page 478: Zh 原始操作說明
▶ Hilti Store에서 배터리를 폐기하거나 또는 담당 폐기물 처리 업체에 문의하십시오. Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오.
Page 479 警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意！ ▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。 1.2.2 操作說明中的符號本操作說明中採用以下符號：請遵照操作說明使用說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 Hilti 鋰電池 Hilti 充電器 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解。圖解中的編號表示重要的工作步驟或對工作步驟重要的元件。在文字中，這些工作步驟或元件以對應的數字明顯顯示，例如(3)。概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。本符號是為了讓您在操作本產品時可以注意某些重點。產品專屬符號 1.3.1 符號產品上會採用下列符號：無負載下額定轉速直流電（DC）旋轉方向箭頭每分轉數直徑鋸片本產品支援相容於iOS及Android平台的無線資料傳輸。...
Page 480 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊充電式手持型圓鋸 SC 6WL-22 產品代別序號符合聲明基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全性一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。...
Page 481 人員安全 ▶ 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或受到藥物、酒精或治療的影響時勿使用機具。操作機具時稍不留神就可能會造成嚴重的人員傷亡。 ▶ 穿戴個人防護裝備。請隨時穿戴眼罩。適當使用防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少人員的傷害。 ▶ 避免不經意的啟動。在接上電源或電池組、抬起或攜帶機具之前，務必確認開關處於關閉的位置。攜帶機具時，如果把手指放在開關上，或在開關開啟時，將機具插上插頭容易發生意外。 ▶ 啟動機具前，應將所有調整鑰匙或扳手移開。將扳手或鑰匙留在機具的旋轉零件中可能會造成人員傷害。 ▶ 勿將手伸出過遠。隨時站穩並維持平衡。這可讓您在意外情況發生時，對機具有較好的控制。 ▶ 穿著適當服裝。請勿穿著寬鬆的衣服或佩戴珠寶。頭髮、衣服與手套應遠離移動性零件。移動性零件可能會夾到寬鬆的衣服、珠寶或長髮。 ▶ 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。使用集塵裝置可降低與粉塵有關的危險。 ▶ 請勿因頻繁而習慣使用機具便疏於遵守或忽略機具的安全規範。草率使用可能在轉眼間便造成嚴重的傷害。機具使用與保養 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座和 / 或將電池組自電動機具卸下（如可拆卸）。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練的使用者手中是很危險的。 ▶ 維護機具與配件。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的狀況。如果機具受損，請先維修後再使用。很多意外便是由維護不當的機具造成的。 ▶...
Page 482 ▶ 在執行配件工具可能會接觸到隱藏線路之工作時，務必以握住絕緣握把的方式手持機具。接觸帶電的電線也會使電子機具的金屬部件帶電並導致觸電。 ▶ 在縱向切割時，請一律使用擋塊或直邊引導件。這可更準確的切割並減少鋸片被夾住的情況。 ▶ 請一律使用正確的鋸片尺寸和合適的軸孔（例如星形或圓形）。無法搭配電鋸硬體的刀片，會導致刀片偏移而失去控制。 ▶ 請勿使用損壞或錯誤的鋸片墊圈或螺栓。特別為電鋸設計的刀片墊圈和螺栓，可達到最佳效能並確保操作安全。反作用力 - 原因與適用的安全說明 • 反作用力是由於鋸片鉤住、卡住或未對準而引起的突然反應，導致電鋸不受控制而抬起，並從工件往操作人員方向移動； • 如果鋸片在封閉的切口中被卡住或夾住，則鋸片剎住，且馬達動力會將電鋸反推至操作人員方向； • 如果鋸片在鋸切中扭曲或未對準，則鋸片後邊緣上的鋸齒可能會卡在工件表面，導致鋸片脫出切口，並使電鋸往操作人員的方向彈回。會產生反作用力的原因是使用方式錯誤或不當操作本電鋸。採用如下所述之適當程序可避免此情況的發生。 ▶ 雙手緊緊握電鋸，並將手臂置於可以吸收反作用力的位置。身體應位於鋸片的側面，但不可和鋸片呈一直線。發生反作用力時，圓鋸可能跳回，但操作人員可採取適當的預防措施來控制反作用力道。 ▶ 當鋸片卡住，或因任何原因需要中斷切割，請關閉電鋸並停在材料上保持不動，直到鋸片完全停止。電鋸正在切割時，切勿將電鋸移開工件或將電鋸往後拉，則可能產生反作用力。了解並採取更正措施，以排除卡住的原因。 ▶ 要在工件中重新啟動電鋸時，請將鋸片放置到切口中央，且確認鋸齒沒有卡在材料中。鋸片卡住時，如重新啟動電鋸，則可能將其從工件中移出或引起反作用力。 ▶ 請以大型控制板支撐，以減少鋸片卡住的反作用力風險。大型控制板會因其自身的重量而下垂。控制板必須支撐於兩側，在切口附近和在邊緣。 ▶ 勿使用已經鈍化或損壞的鋸片。鋸片的鋸齒鈍化或未正確對準時，如果切口過窄，則會導致摩擦力增加、鋸片卡住和反作用力。 ▶ 進行切割前，請先鎖緊鋸片深度和鋸片角度調整鎖定機桿。切割時變更設定會讓鋸片黏合，造成電鋸產生反作用力。...
Page 483 ▶ 清除臉部和身體上的粉塵 ▶ 穿著防護衣，用水和肥皂清洗裸露在外的身體部位 ▶ 請一律配戴符合本應用需求的呼吸保護器。 ▶ 在開始作業前，請先針對作業時所產生粉塵之危險等級進行檢查。使用符合當地粉塵防治條例，且經法定認可為保護等級之工業用吸塵器。 ▶ 遵守國家健康與安全要求。 ▶ 請使用夾具或其他實作方式將工件固定並支撐在穩定的平台上。只有手或身體抵住的方式固定工作將造成不穩定，進而失去控制。勿讓其他人將工件固定位置。 ▶ 請勿直視機具的光源（LED），並且勿將光束瞄準其他人的臉部。 ▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認安裝的附件已確實固定。 ▶ 確保切割路徑中沒有障礙物，例如釘子、螺絲或其他金屬零件。 ▶ 僅可使用Hilti建議符合EN 847-1標準的鋸片。 ▶ 切割塑膠時，請確保工件不會過熱和融化。電力安全 ▶ 開始工作前，請先檢查工作區域是否有是否有隱藏的電纜線、瓦斯管或水管，例如使用探測器。例如，當電纜線意外受損時，電動工具外部的金屬零件可能會導電。如此將提高電擊的危險。小心處理和使用電池 ▶ 請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。 ▶ 請使用狀態完好無損的電池。 ▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！ ▶ 電池嚴禁修改或改裝！ ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。...
Page 484 主軸鎖定開關 0°切割線指示器 45°切割線指示器切割角度預選器平行導規固定螺栓切割深度調校的夾緊桿六角扳手固定凸緣夾緊凸緣固定螺栓 Ü 用途此處所述產品為充電式圓鋸。本機具適用於切割木材、仿木材料、金屬、塑膠、石膏板、石膏纖維板及合成基材。手持型圓鋸配有料屑吸集裝置的連接件，該連接件設計用於一般吸塵軟管。要將吸塵軟管連接至電鋸，可能需要使用合適的轉接器。 ▶ 僅可使用此產品專屬認可、且符合技術規格資料的鋸片（如直徑、轉速、厚度、材料等）不許使用磨削及切割碟片，以及由高合金高速鋼（HSS）製成的鋸片。 ▶ 僅可切割能提供底座足夠支撐面積的平面工件。 ▶ 請勿用本產品鋸切金屬、含金屬的材料、礦物材料、磚塊和含石英的材料 • 本產品限使用B 22Hilti Nuron系列鋰電池。Hilti建議本產品使用本操作說明結尾處表格中所列的電池。 • 僅可使用本操作說明結尾處所列的Hilti系列電池充電器為電池充電。配備及數量圓鋸、鋸片、夾緊凸緣、固定凸緣、固定螺栓、六角扳手、操作說明關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品： Hilti Store 配件（另售）導引滑軌錐形套、導引滑軌、平行導規繁體中文 2360043 *2360043*...
Page 485 鋰電池的顯示幕 Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。 3.5.1 電力和錯誤訊息的顯示警告有受傷的危險！因電池掉落 ▶ 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。如欲獲得下列其中一個顯示畫面，請短按電池拆卸鈕。只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。狀態意義四個（4）LED持續亮綠燈充電狀態：100 %至71 % 三個（3）LED持續亮綠燈。充電狀態：70 %至51 % 兩個（2）LED持續亮綠燈。充電狀態：50 %至26 % 一個（1）LED持續亮綠燈。充電狀態：25 %至10 % 一個（1）LED緩慢閃綠燈。充電狀態：< 10 % 一個（1）LED快速閃綠燈。鋰電池已完全沒電。裝入電池。電池充電後若LED仍快速閃爍，請洽詢Hilti維修中心。一個（1）LED快速閃黃燈。鋰電池或與之連接的產品過載、溫度太高、溫度太低...
Page 486 技術資料產品特性 SC 6WL-22 額定電壓 21.6 V 重量 2.60 kg （根據EPTA-Procedure 01不含電池） 160 mm … 165 mm 鋸片直徑 0.5 mm … 1.5 mm 鋸片碟片厚度 1.5 mm … 2 mm 切口寬度 20 mm 鋸片軸尺寸 5,000 rpm 無負載下額定轉速 60 mm 最大切割深度斜角切割角度 0°...
Page 487 有受傷的危險因短路或電池掉落！ ▶ 置入電池前，請確認電池的接點及產品的接點上無任何異物。 ▶ 確認電池已確實咬合。 1. 初次使用前，請將電池完全充電。 2. 將電池推入產品中，直到聽到卡入聲。 3. 請檢查電池是否安裝牢固。卸下電池 1. 按下電池拆卸鈕。 2. 將電池從產品卸下。防墜安全裝置警告受傷危險因工具和/或配件掉落所致！ ▶ 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。 ▶ 每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。請您遵守各國的高處作業規範。請僅使用Hilti防掉落擊發裝置和Hilti工具繫繩吊環#2261970的組合，作為本產品的防墜保護。 ▶ 將防掉落擊發裝置固定在配件的安裝開口內。檢查其是否確實牢固。 ▶ 將工具繫繩吊環的一個彈簧鈎扣固定在防掉落擊發裝置上，再將另一個彈簧鈎扣固定在具支承功能的結構上。檢查兩個彈簧鈎扣是否確實牢固。請遵守Hilti防掉落擊發裝置和Hilti工具繫繩吊環的操作說明書。移除鋸片警告在鋸片、固定螺栓和夾緊凸緣上有造成燙傷、割傷的危險。可能導致燙傷和割傷。. ▶ 更換刀片時請配戴手套。 1. 按住主軸鎖定開關(1)。...
Page 488 1. 清潔固定凸緣及夾緊凸緣。 2. 從正確方向將固定凸緣安裝至驅動軸(1)。 3. 打開旋轉防護套(2)。 4. 安裝新鋸片。依鋸片和產品上的旋轉方向箭頭(3)使用。此兩者必須相互對應。 5. 從正確方向安裝外側的夾緊凸緣(4)。 6. 旋入固定螺栓。 7. 將六角扳手插入鋸片固定螺栓。 8. 按住主軸鎖定開關(5)。 9. 使用內六角扳手將固定螺栓旋緊(6)。 10. 檢查鋸片是否位於正確位置。 11. 將內六角扳手插入預定的孔內。調整切割深度 1. 鬆開切割深度調校夾緊機桿(1)。 2. 以剪切動作升高本產品並設定切割深度(2)。 3. 鎖緊切割深度調校夾緊機桿(3)。切割深度應該設定為比欲切割的基材厚約5到10 mm的深度。設定斜切的切割角度可以將切割角度設定在0°和53°之間。透過切割角度預選器可將最大可調角度預設為22.5°和45°。 1. 請視情況透過角度預選器設定最大角度。 2. 鬆開切割角度調校夾緊桿(1)。 3. 將產品旋轉至所需的切割角度(2)。 4.
Page 489 ▶ 直切割時請使用凹槽標記0° (1)。 ▶ 斜切時請使用凹槽標記1-50° (2)。 4. 調整切割深度。 → 頁次 482 5. 啟動產品。 → 頁次 482 6. 沿著導引滑軌引導產品切割工件。維護及保養警告電池裝入時有受傷的危險 ! ▶ 進行維護及保養前，請務必卸下電池！產品保養 • 小心地清除頑強的髒污。 • 若有，請使用乾燥的軟刷子小心地清潔通風口。 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 • 請使用乾淨的乾布清潔產品的接點。鋰電池的保養 • 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。 • 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 2360043 繁體中文 *2360043*...
Page 490 • 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象及 / 或任何零件功能故障，請不要運行本產品。請將產品交付Hilti維修中心進行維修。 • 維護及修復作業後，裝上所有保護裝置並檢查功能是否正常。為確保運作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選購 Hilti認可的備用零件、耗材和配件： www.hilti.group 清潔防護套 1. 移除鋸片。 → 頁次 481 2. 用乾燥的刷子仔細清潔防護套的零件。 3. 使用合適的工具去除防護套零件內側表面附著的沉積物或切片。 4. 安裝鋸片。 → 頁次 481 清潔碎屑排出槽碎屑排出槽從上防護罩的內部排出鋸屑。碎屑排出槽阻塞時，則無法正常排出碎屑。定期清潔碎屑排出槽，以延長產品的使用壽命。清潔碎屑排出槽 1. 移除鋸片。 → 頁次 481 2.
Page 491 ▶ 請勿以郵寄方式寄送電池。 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 不可將電動工具、電動裝置和電池當成一般垃圾丟棄！製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. 0800221036 其他資訊有關於操作、技術、環境和回收的更多資訊，請參考以下連結：qr.hilti.com/manual/?id=2360043 你也可在本操作說明結尾處找到本連結的QR碼。 2360043 繁體中文 *2360043*...
Page 492: Cn 原版操作说明
危险！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心！ ▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。 1.2.2 操作说明中的符号本操作说明中使用下列符号：遵守操作说明使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 Hilti 锂离子电池 Hilti 充电器 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号表示重要的操作步骤或对操作步骤重要的部件。这些操作步骤或部件在文本中使用相应的编号突出显示，例如 (3)。位置编号被用于概览图中并表示产品概览段落中的图例编号。这些符号旨在提醒您在操作本产品时要特别注意的某些要点。取决于产品的符号 1.3.1 符号产品上可以使用下列符号：中文 2360043...
Page 493 产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。型号名称和序列号印在铭牌上。 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息无绳手持式圆锯 SC 6WL-22 代次序列号符合性声明制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。 2360043 中文 *2360043*...
Page 494 请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。电气安全 ▶ 电动工具 (设备) 插头必须匹配电源插座。切勿以任何方式改动插头。对于接地的电动工具 (设备)，不要使用任何适配器插头。使用未经改动的插头和匹配的电源插座可以大大减少电击危险。 ▶ 避免人体接触接地表面，如管道、散热片和冰箱。如果您的身体接地，则会增加电击危险。 ▶ 不要将电动工具暴露在雨水或潮湿环境中。电动工具进水将会增加电击危险。 ▶ 不要滥用电缆。切勿使用电缆运送、拉动或拔出电动工具。保持电缆远离高温、油、锋利边缘或运动部件。电缆损坏或缠绕会增加电击危险。 ▶ 当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用适合户外使用的电缆可减少电击危险。 ▶ 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器 (RCD)。使用 RCD 可减小电击危险。人身安全 ▶ 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人...
Page 495 ▶ 如果持续滥用电池，则可能会造成液体从电池中喷射出来；注意避免接触到液体。如果意外接触到液体，应用水冲洗。如果液体接触眼睛，除了用大量清水冲洗外，还应立即就医。从电池中喷射出来的液体会导致疼痛或灼伤。 ▶ 不要使用损坏或改装过的电池组或工具。损坏或改装过的电池会造成不可预测的情形，导致火灾、爆炸或受伤风险。 ▶ 不要将电池组或工具暴露在明火或过高的温度中。暴露在明火或超过 130 °C (265 °F) 温度中可能导致爆炸。 ▶ 遵守所有充电说明，且不要在使用说明规定的温度范围之外对电池组或工具充电。充电不正确或在规定温度范围之外充电会损坏电池并增加火灾风险。保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。 ▶ 切勿擅自维修损坏的电池组。仅可由制造商或授权服务提供商执行电池组的维修。有关所有圆锯的安全说明锯切过程 ▶ 危险：应保持双手远离切割区域和锯条。用另一只手握住辅助手柄或电动机壳体。双手握紧圆锯时不会被锯片割伤。 ▶ 不要将锯伸入工件下方进行锯切。防护罩无法保护您免受工件下方的锯片的伤害。 ▶ 根据工件厚度调节锯切深度。在工件的下方应不能看到锯齿的全部长度。 ▶ 切勿单手或把持工件或放在腿上。应将工件固定在坚固的支架上。重要的是牢牢固定住工件，以最大限度地减少身体接触，降低锯片卡住或失控的风险。 ▶ 如果配套工具的工作区域可能接触到隐藏的线束，只能握住电动工具的绝缘把手表面进行操作。接触到带电导线会使电动工具的金属件带电，从而使操作者受到电击。...
Page 496 ▶ 避免长时间接触粉尘， ▶ 清除脸部和身体上的粉尘， ▶ 穿着防护服并用肥皂和水清洗暴露的部位。 ▶ 请始终佩戴符合应用要求的呼吸防护面具。 ▶ 在开始工作之前，应测定会产生的灰尘的危险等级。使用具有官方认可防护等级的工业吸尘器，并遵守当地适用的灰尘防护规定。 ▶ 注意本国劳动保护要求。 ▶ 使用夹子或者其他物理方式将工件固定并支撑在一个稳定的位置上。用手或者靠着身体持住工件，使工件处于不稳定状态，可能导致失控的危险。切勿让其他人固定工件。 ▶ 切勿直视电动工具内集成的光源 (LED)，且不得将光束对准其他人的脸部。 ▶ 工具和/或附件掉落会带来人身伤害的危险。在开始工作之前，检查安装的附件是否已固定牢固。 ▶ 请确保锯切路径上无障碍物，例如钉子、螺栓或者其它金属件。 ▶ 请仅使用 Hilti 推荐的符合 EN 847-1 标准的锯片。 ▶ 请在锯切塑料时避免工件过热并熔化。电气安全 ▶ 在开始工作之前，应检查工作区域 (例如使用探测器)，以确保没有隐藏的电缆或煤气管和水管。本电动工具的外部金属件可能带电，例如在电缆意外损坏时。这增加了电击的危险。中文 2360043 *2360043*...
Page 497 ▶ 不要分解、挤压或焚烧电池，不要将其暴露在高于 80 ℃ (176 ℉) 的温度条件下。 ▶ 对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。 ▶ 切勿使用回收的或修理过的电池。 ▶ 切勿将电池或电池供电的电动工具用作锤子。 ▶ 切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。 ▶ 切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。 ▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。 ▶ 仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。 ▶ 不得在易爆环境中存放或使用电池。 ▶ 如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读文档“有关 Hilti 锂离子电池安全性和使用的提示”。请遵守适用于锂离子电池运输、存储和使用的特殊准则。请通过扫描该操作说明末尾的二维码来阅读有关 Hilti 锂离子电池安全性和使用的提示。说明产品概览辅助手柄开机锁解锁按钮电源开关手柄...
Page 498 合规使用所述的产品是充电式圆锯。它设计用于切割木材或仿木材料、塑料、干式墙板、石膏纤维板和复合材料。手持式圆据配有一个集屑软管连接头，可连接常见的吸尘器软管。必须使用合适的适配器以将真空吸尘器软管连接至圆锯。 ▶ 仅使用产品许用的且与技术数据中的信息相符的锯片 (比如直径、转速、厚度、物料等)。禁止使用由高合金高速钢 (HSS) 制成的磨削和切割砂轮。 ▶ 仅可锯切为底座提供足够大支撑面的平整工件。 ▶ 该产品不允许锯切金属、含金属的材料、矿物材料、砖、含石英的材料。 • 本产品只能与 Hilti Nuron B 22 系列锂离子电池搭配使用。Hilti 建议为本产品使用本操作说明末尾表格中给出的电池。 • 此类电池仅限使用本操作说明末尾所述及型号系列的 Hilti 充电器充电。包装清单圆锯、锯片、夹紧法兰、固定法兰、夹紧螺栓、内六角扳手、操作说明经批准可以与本产品搭配使用的其他系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在线订购附件 (单独订购) 导轨适配器、导轨、锯栅锂离子电池指示灯 Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。...
Page 499 电池可以继续使用。灯持续亮绿光。所有 LED 灯都作为运行灯亮起，接着有一个 (1) LED 未能完成电池状态的查询。请重复该过程或联系 Hilti 维修中心。灯快速闪黄光。所有 LED 灯都作为运行灯亮起，接着有一个 (1) LED 如果仍然可以继续使用所连接的产品，则电池剩余电灯持续亮红光。量不足 50%。如果无法再使用所连接的产品，则电池的使用寿命即将结束，应予以更换。请联系 Hilti 维修中心。锯栅使用单臂锯栅可沿着平行于工件边缘的方向进行精确切割，或切割出宽度均匀的条状。锯栅可安装在底座的任意一侧。安全挂钩产品配备有一个脚手架挂钩，您可以使用它将产品临时悬挂在例如栏杆上。要使用脚手架挂钩，请将脚手架挂钩笔直向上翻转 180°。可将伸出后的脚手架挂钩向前翻转约 30° 到运输位置。重新收回脚手架挂钩之前，将脚手架挂钩再次翻转约 30° 回到起始位置。技术数据产品特性 SC 6WL-22 额定电压...
Page 500 插入电池 -警告- 人身伤害的危险短路或电池掉落会带来人身伤害的危险！ ▶ 装入电池之前，确保电池和产品上的触点上均无异物。 ▶ 确保电池接合正确。 1. 在首次使用电池之前，要给电池完全充电。 2. 将电池推入产品，直至听到卡止声。 3. 检查并确认电池已可靠就位。拆下电池 1. 按下电池释放按钮。 2. 从产品中取出电池。防坠落装置 -警告- 人身伤害的危险会带来人身伤害的危险！ ▶ 请只是用为您的产品推荐的 Hilti 工具绳索。 ▶ 在使用前请检查工具绳索的固定点有无损坏。注意高空作业的国家法规。请仅使用 Hilti 保险带和 Hilti 工具挂绳 #2261970 作为本产品的防坠落保护装置。中文 2360043 *2360043*...
Page 501 ▶ 将保险带固定到附件的安装孔中。检查是否已牢牢固定。 ▶ 将工具挂绳的一个弹簧钩固定到保险带上，另一个弹簧钩固定到支撑结构上。检查两个弹簧钩是否已牢牢固定。请遵守 Hilti 保险带以及 Hilti 工具挂绳的操作说明。取下锯片 -警告- 锯片、夹紧螺栓和夹紧法兰有烧伤和割伤风险可能导致烧伤和割伤。 ▶ 更换锯片时应佩戴防护手套。 1. 按住主轴锁止装置 (1)。 2. 使用内六角扳手松开夹紧螺栓 (2)。 3. 移除夹紧螺栓和夹紧法兰 (3)。 4. 打开摆式防护罩 (4)，移除锯片 (5)。如有需要，可取下固定法兰进行清洁。安装锯片请确保待夹紧的锯片符合技术要求且足够锋利。锋利的锯片对于精确切割是必需的。 1. 清洁安装用法兰和夹紧用法兰。 2. 将固定法兰正确无误地插到驱动主轴 (1) 上。 3. 打开摆式防护罩 (2)。...
Page 502 安装锯栅 1. 松开夹紧杆 (1)。 2. 将锯栅推入底座。 ▶ 您可以根据应用情况调整切割宽度 (2)。 3. 关闭夹紧杆。 5.10 安装导轨适配器 (附件) 1. 必要时拆下锯栅。 2. 将底座挂到导轨适配器的后固定凸耳中 (1)。 3. 将底座装入导轨适配器 (2)。 ▶ 底座与导轨适配器齐平。 4. 通过将两个滑块 (3) 按入到底锁止导轨适配器。操作请遵守本文档以及产品上的安全说明和警告。打开或关闭打开 1. 按住开机锁并操纵电源开关。 ▶ 一旦按住电源开关，即可松开开机锁。关闭 2. 松开电源开关。 ▶ 开机锁自动跳入锁止位置。使用集屑容器...
Page 503 请勿触摸电池触点或从触点上去除出厂涂的油脂。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现产品有损坏和/或有功能故障，请不要使用。立即将本产品交给 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置并检查其功能是否正常。为确保安全和可靠的操作，仅使用 Hilti 原装备件和耗材。经 Hilti 许可与产品搭配使用的备件、耗材和附件可到您当地的 Hilti Store 购买或访问： www.hilti.group 清洁防护罩 1. 取下锯片。 → 页码 495 2. 使用干燥的刷子小心地清洁防护罩部件。 3. 使用适当的工具清除防护罩部件内表面的积垢或切屑。 4. 安装锯片。 → 页码 495 清洁排屑通道排屑通道将切屑从上部防护罩的内部排出。排屑通道堵塞时，切屑无法再正常排出。请定期清洁排屑通道，以便延长产品的使用寿命。...
Page 504 ▶ 再次按下开机锁和电源开关。能自动重启。电池在嵌入时没有发出“咔电池上的固定凸耳脏污。 ▶ 清洁固定凸耳，然后重新安装电哒”声。池。 ▶ 拆卸锯片并重新装上。本产品的振动幅度较平时大。锯片未正确安装。 ▶ 请联系 Hilti 服务中心。无法关闭摆式防护罩。摆式防护罩脏污或卡住，或者弹簧损坏废弃处置 -警告- 废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。中文 2360043 *2360043*...
Page 505 制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不要将电动工具、电子设备和电池扔进家庭垃圾中！制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。更多信息关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=2360043 操作说明末尾也提供二维码链接。 2360043 中文 *2360043*...
Page 506: ת ו‬ ‫י ר‬ ‫ו ק‬ ‫מ‬ ‫ה‬ ‫ל‬ ‫ע‬ ‫פ‬ ‫ה‬ ‫ת‬ ‫ו א‬ ‫ר‬ ‫ו ה
‫י ל‬ ‫ש‬ ‫ה‬ ‫ל ן‬ ‫י א‬ ‫ן‬ - ‫ו י‬ ‫ם ו‬ ‫י ת‬ ‫י ל‬ ‫ת‬ ‫ל ל‬ ‫ו ס‬ Hilti ‫ן ע‬ ‫ט‬ ‫מ‬ Hilti ‫ם י‬ ‫ר ו‬ ‫י א‬ ‫ב‬ ‫ם‬ ‫י ל‬ ‫מ‬ ‫ס‬...
Page 507 ‫ש י‬ ‫ן א‬ ‫כ‬ ‫ר‬ ‫ו מ‬ ‫ש‬ ‫י‬ ‫נ כ‬ ‫ט‬ ‫ה‬ ‫ד‬ ‫ו ע‬ ‫י ת‬ ‫ה‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Germany 2360043 ‫ת י‬ ‫ר ב‬ ‫ע‬ 2360043...
Page 508 ‫ת‬ ‫ו ח‬ ‫י ט‬ ‫ב‬ ‫ם י‬ ‫י ל‬ ‫מ‬ ‫ש‬ ‫ח‬ ‫ה‬ ‫ד‬ ‫ו ב‬ ‫ע‬ ‫י ל‬ ‫כ ל‬ ‫ת ו‬ ‫י ל‬ ‫ל כ‬ ‫ת‬ ‫ו ח‬ ‫י ט‬ ‫ב‬ ‫ת‬ ‫ו א‬ ‫ר‬ ‫ו ה‬ ‫י...
Page 509 ‫ם‬ ‫א‬ ‫, ם‬ ‫י ע‬ ‫ק‬ ‫ת‬ ‫נ‬ ‫ם‬ ‫נ י‬ ‫א ו‬ ‫ה‬ ‫ק‬ ‫ל‬ ‫ח‬ ‫ה‬ ‫ר‬ ‫ו צ‬ ‫ב‬ ‫ם‬ ‫י ל‬ ‫ע‬ ‫ו פ‬ ‫ם י‬ ‫ע נ‬ ‫ה‬ ‫ם‬ ‫י ק‬ ‫ל‬ ‫ח‬ ‫ה‬ ‫ם‬...
Page 510 ‫ר‬ ‫ו ס‬ ‫מ‬ ‫ה‬ ‫ב‬ ‫ה‬ ‫ל‬ ‫ש‬ ‫ד‬ ‫ע‬ ‫ה‬ ‫ד‬ ‫ו ב‬ ‫ע‬ ‫ב‬ ‫ש‬ ‫ק‬ ‫ל‬ ‫ח‬ ‫ב‬ ‫ב י‬ ‫צ י‬ ‫ו ת‬ ‫ו א‬ ‫ק ז‬ ‫ח‬ ‫ה ו‬ ‫ר‬ ‫ו ס‬ ‫מ‬ ‫ה‬ ‫ת‬...
Page 511 ◀ EN 847-1 ‫ן ק‬ ‫ת‬ ‫ה‬ ‫ת ו‬ ‫ש י‬ ‫ר ד‬ ‫ל ע‬ ‫ם‬ ‫י נ ו‬ ‫ע ו‬ Hilti ‫י ד י‬ ‫ל ע‬ ‫ו‬ ‫צ ל‬ ‫מ‬ ‫ו ה‬ ‫ש‬ ‫ר‬ ‫ו ס‬ ‫מ‬ ‫י ב‬...
Page 512 ‫ו מ‬ ‫ר‬ ‫ו ב‬ ‫ע‬ ‫ש‬ ‫מ‬ ‫ת‬ ‫ש‬ ‫ה ל‬ ‫ה‬ ‫צ‬ ‫י ל‬ ‫מ‬ ‫מ‬ B 22. Hilti ‫ם‬ ‫י מ‬ ‫ג‬ ‫ד ה‬ ‫ת‬ ‫ר‬ ‫ד ס‬ ‫מ‬ Hilti Nuron ‫ל‬ ‫ש‬ ‫ן‬ - ‫ו י‬...
Page 513 ‫ט‬ ‫ה‬ ‫ת‬ ‫מ‬ ‫ר‬ ‫ת‬ ‫א‬ ‫ג‬ ‫י צ‬ ‫ה ל‬ ‫ת‬ ‫ו ל‬ ‫ו כ י‬ Hilti Nuron ‫ל‬ ‫ש‬ ‫ן‬ - ‫ו י‬ ‫ם ו‬ ‫י ת‬ ‫י ל‬ ‫ת ו‬ ‫ל ל‬ ‫ו ס‬ ‫ה‬ ‫א‬...
Page 514 ‫ם‬ ‫י י‬ ‫נ כ‬ ‫ט‬ ‫ם‬ ‫י נ‬ ‫ו ת‬ ‫נ‬ ‫ר‬ ‫צ‬ ‫ו מ‬ ‫ה‬ ‫י נ י‬ ‫י פ‬ ‫א‬ ‫מ‬ SC 6WL-22 ‫ט‬ ‫ל ו ו‬ 21.6 ‫ב ו‬ ‫ק נ‬ ‫ח‬ ‫ת‬ ‫מ‬ ‫ג‬ ‫" ק‬ 2.60 ‫ל‬...
Page 515 ‫ת‬ ‫נ כ‬ ‫ס‬ ‫ך ל‬ ‫ש‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ר‬ ‫ו ב‬ ‫ע‬ ‫ץ ל‬ ‫מ‬ ‫ו מ‬ ‫ה‬ Hilti ‫ל‬ ‫ש‬ ‫ה‬ ‫ח‬ ‫ט‬ ‫ב‬ ‫א‬ ‫ל ב‬ ‫ח‬ ‫ב‬ ‫ק ר‬ ‫ש‬ ‫מ‬ ‫ת‬ ‫ש‬...
Page 516 ‫. י‬ ‫ד ג‬ ‫נ ה‬ ‫ן ג‬ ‫ו א‬ ‫ה ו‬ ‫ס‬ ‫י ס‬ ‫ב‬ ‫ה‬ ‫ן ג‬ ‫ו א‬ ‫ת‬ ‫א‬ ‫ה‬ ‫ק נ‬ ‫) ן‬ ‫ו כ‬ ‫נ ה‬ ‫ן‬ ‫ו ו י‬ ‫כ ב‬ ‫ה‬ ‫ע‬ ‫נ...
Page 517 ‫( ם‬ ‫ש‬ ‫ג ב‬ ‫ה‬ ‫ת‬ ‫ו א‬ ‫ח‬ ‫י נ‬ ‫ה ל‬ ‫ו א‬ ‫ם‬ ‫י מ‬ ‫ב‬ Hilti ‫ל‬ ‫ש‬ ‫ת‬ ‫ו ר‬ ‫י ש‬ ‫ל‬ ‫ה נ‬ ‫פ ו‬ ‫ק י‬ ‫ל ד‬ ‫א ל‬ ‫ל כ‬...
Page 518 ‫פ‬ ‫ה‬ ‫ך‬ ‫ר ו‬ ‫צ ל‬ www.hilti.group ‫: ת‬ ‫ב‬ ‫ו ת‬ ‫כ ב‬ ‫ו א‬ ‫ך ל‬ ‫ש‬ Hilti Store ‫- ב‬ ‫א‬ ‫צ‬ ‫מ‬ ‫ת‬ ‫ך ל‬ ‫ש‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ר‬ ‫ו ב‬ ‫ע‬...
Page 519 ‫ח‬ ‫א‬ ‫ה‬ ‫ר ו‬ ‫ז ח‬ ‫י מ‬ ‫ה‬ ‫ת‬ ‫ר ב‬ ‫ח‬ ‫ל‬ ‫ה‬ ‫נ פ‬ ‫ו א‬ Hilti Store ‫- ב‬ ‫ה‬ ‫ל ל‬ ‫ו ס‬ ‫ה‬ ‫ת‬ ‫א‬ ‫ק ל‬ ‫ס‬ ◀ ‫ם‬ ‫י ר‬ ‫מ‬...
Page 520 ‫ת י‬ ‫ר ב‬ ‫ע‬ 2360043 2360043...
Page 524 *2360043* 2360043 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20230213...
