19742 Tablet-PC Stativhalter
- Flexibel und stabil! Ihr Tablet-PC wird wunderbar in Szene gesetzt.
- Gleichermaßen geeignet für Bühne, Heim und Studio
- Für Bildschirme von 6 bis 10,1" (Breite: 160-320 mm, Höhe: 120-220 mm)
- Die Halterung garantiert eine effektive und sichere Montage von Tablet-PCs:
- dafür sorgen schon die integrierte Spannzugfeder und der seitliche Sicherungswinkel (3)
- Übergreifende Klemmbacken mit integrierter Moosgummiauflage sorgen für
- sicheren Halt, eliminieren Vibrationsgeräusche und schützen das Tabletgehäuse
- Mit 3/8" Innengewinde auf jedes Mikrofonstativ aufschraubbar
- Mit Verstellmöglichkeiten die keine Wünsche offenlassen:
- Tabletgröße, Neigungswinkel, Ausrichtung, Hoch/Querformat: alles flexibel einstellbar
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert
Sie über alle wich tigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Das Stativ muss ausreichend standfest sein und über einen 3/8"-Gewindebolzen verfügen:
- z.B. K&M-Mikrofonstative 199, 200, 21020, 21090, 210/6, 210/8, 252, 259, 260, 260/1, 27105 etc.
- Halterung ordnungsgemäß auf Stativ schrauben: wir empfehlen ca. 3 Umdrehungen
- das Tablet sorgfältig in der Halterung befestigen und auf sicheren Sitz prüfen
- Halterung umsichtig handhaben; v.a. bei Änderungen der Einstellungen
- (Neigung, Format und Ausrichtung) ist auf sicheren Halt des Tablets zu achten

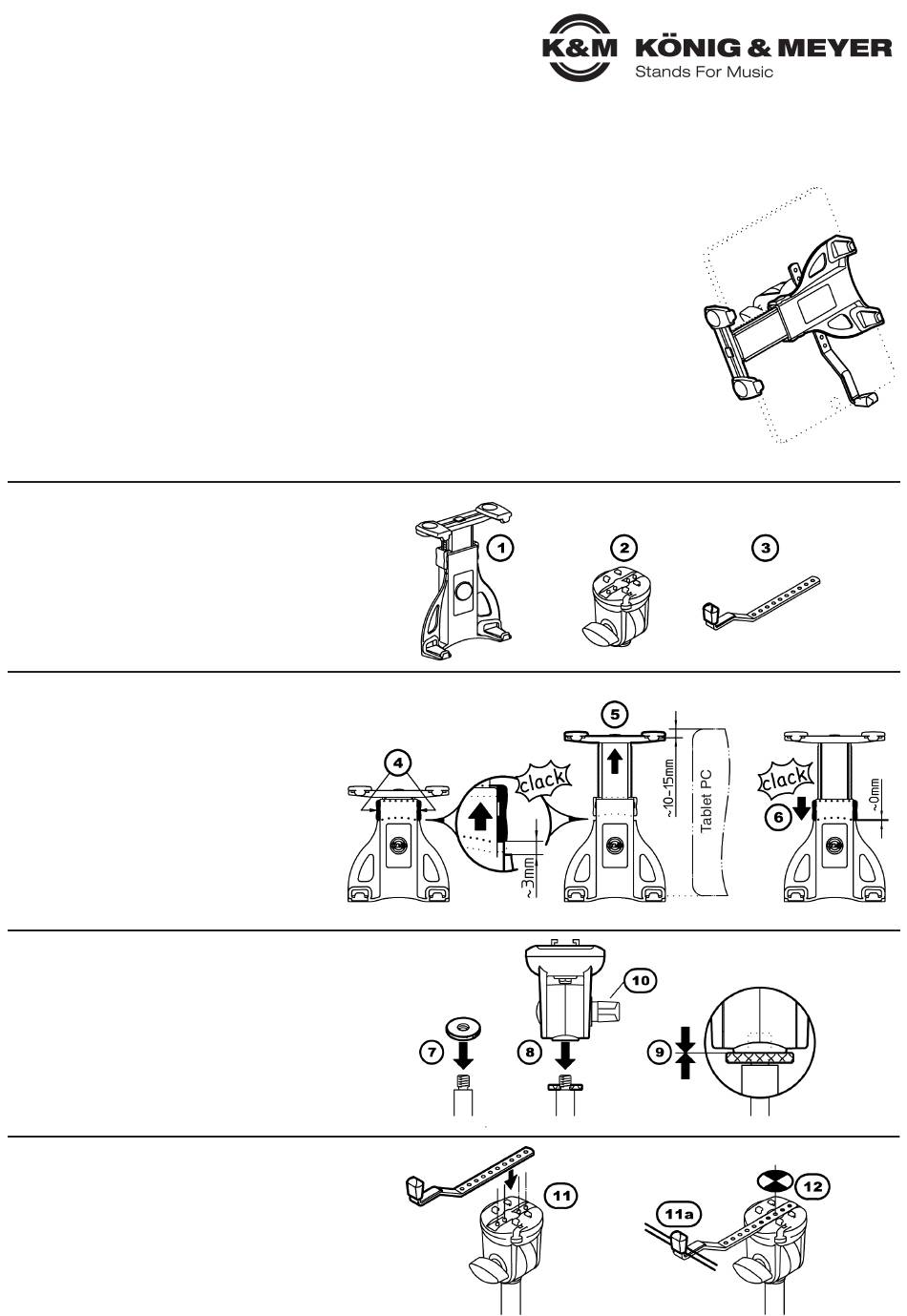

AUFSTELLANLEITUNG (A-I)
A STATIV VORBEREITEN
A (s.o.: Sicherheitshinweise)
B BAUGRUPPEN des 19742 ZURECHTLEGEN
B 1 Tablet-Halterung
B 2 Schwenkgelenk
B 3 Sicherungswinkel
C TABLET-HALTERUNG VOREINSTELLEN
C 4 Stellen Sie sicher, dass der "große Riegel"'
C 4 ausgerastet ist, was an dem 3 mm-Spalt zu
C 4 erkennen ist (s.Abb.)
C 4 Dazu den "großen Riegel" mit etwas Kraft nach
C 4 oben schieben. Das Ausrasten bewirkt ein
C 4 deutlich hörbares Geräusch.
C 5 Oberen Bügel herausziehen:
C 5 das Innenmaß zwischen den Haltebügeln
C 5 sollte ca.10-15 mm kleiner sein als die Höhe
C 5 bzw. Breite des Tablet-PC.
C 6 "Großen Riegel" wieder nach unten schieben
C 6 (auf hörbares Einrastgeräusch achten)
D SCHWENKGELENK mit dem Mikrofonstativ verbinden
D 17 Zunächst die Rändelscheibe auf den Gewindebolzen
D 17 des Stativs drehen - bis zum Anschlag
D 18 SCHWENKGELENK ebenfalls auf diesen Gewindebolzen
D 18 aufschrauben - nicht ganz bis zum Anschlag
D 18 (wir empfehlen ca. 3 Umdrehungen)
D 19 Rändelscheibe wieder zurückdrehen, so dass diese
D 19 mit dem SCHWENKGELENK spielfrei verspannt ist
D 10 Flügelmutter festziehen
E SICHERUNGSWINKEL EINSETZEN
E 11 Sicherungswinkel in die entsprechende
E 11 Aussparung des Schwenkgelenks einlegen.
E 11 Und zwar so, dass der seitliche Anschlag
E 11 am Tablet-PC anliegt (11a)
E 12 Wichtig:
E 12 Der Tablet-PC sollte mittig ausgerichtet sein
E 12 (siehe Punkte 26 und 27),
E 12 ggf. Position des Sicherungswinkels korrigieren.
