Konig & Meyer 19728 Manual

19728 iPad mini 4-Halter
- Flexibel und sicher! Ihr iPad mini 4 wird wunderbar in Szene gesetzt.
- Die Halterung garantiert eine effektive und sichere Montage des iPad mini 4.
- Gleichermaßen geeignet für Bühne, Heim und Studio.
- Mit großzügig dimensionierter Klemmung für sicheren Halt an
- Rohren bis zu ø 30 mm.
- Das iPad mini 4 wird ganz einfach in die speziell angepasste
- Halteplatte eingeclipst.
- Mit Verstellmöglichkeiten die keine Wünsche
- offenlassen: Neigung, Richtung, Hoch/Quer-
- Format sind stufenlos einstellbar
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Diese Anleitung informiert Sie über alle wich tigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie
auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- geeignete Stative verwenden - das setzt voraus:
- Standfestigkeit, Tragkraft, Rohr-ø bis max. 30 mm
- z.B. K&M-Stative 118/1, 11888, 11889, 199, 200,
- 21020, 21090, 210/6, 210/8 etc.
- das iPad mini 4 sorgfältig in die Aufnahmeplatte
- einclipsen und auf sicheren Sitz prüfen
- umsichtige Handhabung;
- insbes. bei Änderungen der Einstellungen (Neigung,
- Format und Ausrichtung) ist auf sicheren Halt des iPad
- mini zu achten
AUFSTELLANLEITUNG

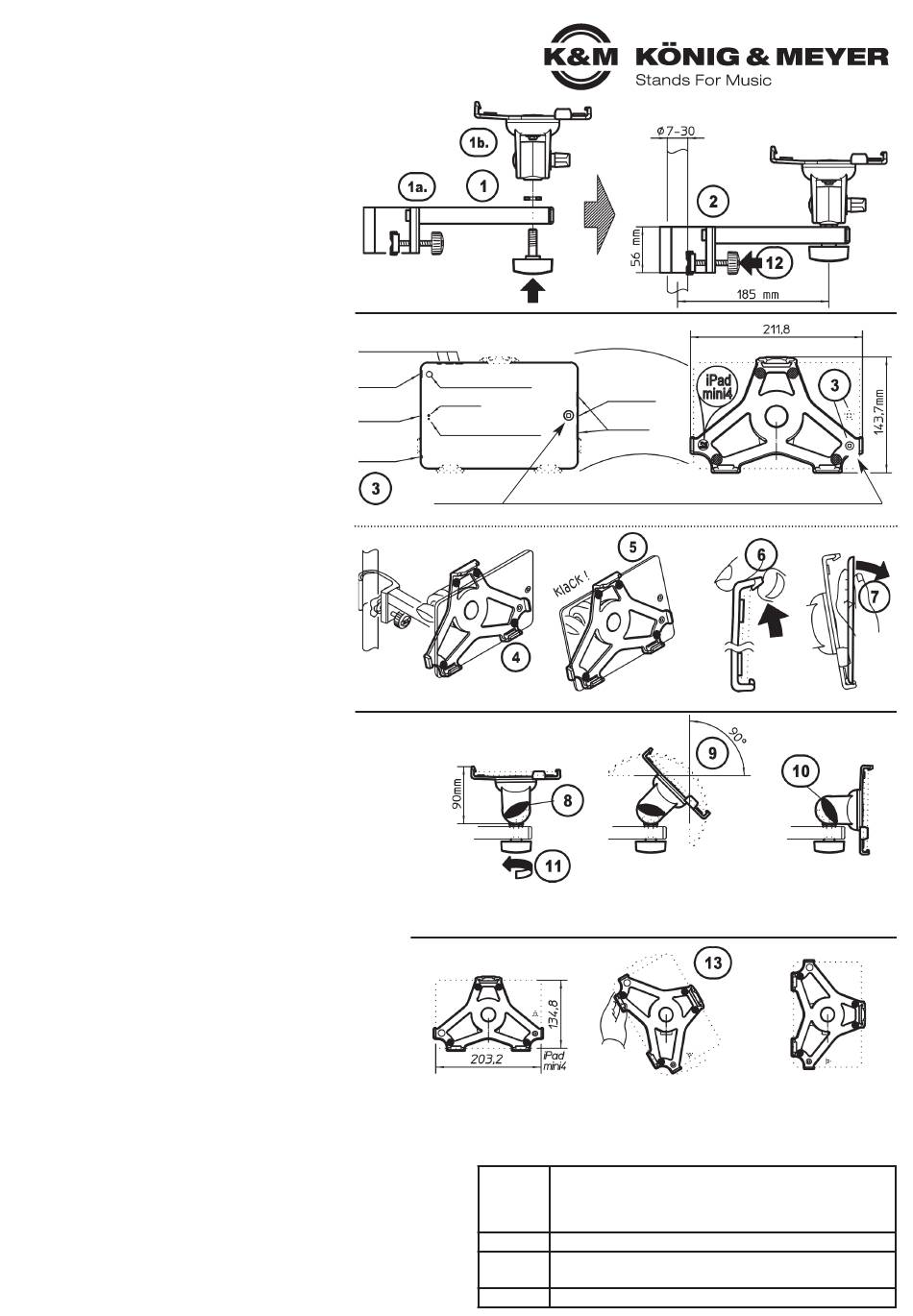

MONTAGE
1 Die Halterung besteht aus zwei Baugruppen:
1 a. Haltearm mit der Klammer,
1 b. iPad mini 4 Halteplatte mit Gelenkverbindung.
1 Beide Teile werden mittels Flügelschraube
1 miteinander verbunden
2 Die Klammer wird um das Rohr gelegt und
2 dann mit der Schraube 12 fixiert
EINLEGEN des iPad mini 4
3 iPad mini 4 nach dem HOME-Button-Symbol
3 AUSRICHTEN (s.Prägung auf der Halteplatte).
4 iPad mini 4 erst unten EINLEGEN und dann...
5 ...oben EINCLIPSEN.
ENTNEHMEN des iPad mini 4
6 iPad mini 4 halten und oberen Haken anheben
7 iPad mini 4 herausklappen und entnehmen
BENUTZERHINWEISE
Die iPad mini 4-Halterung kann in Format und Neigung verstellt
werden. Zu diesem Zweck muss das iPad mini 4 nicht aus der
Halteplatte entnommen werden.
NEIGUNG
Das iPad mini 4 kann zwischen senkrechter und waagerechter
Endstellung in jeder Position fixiert werden. Dazu:
18 iPad mini 4 halten und Flügelmutter etwas lösen
19 iPad mini 4 neigen wie gewünscht und
10 Flügelmutter wieder festziehen
AUSRICHTUNG
11 a. Flügelschraube leicht lösen, iPad mini 4 Halterung drehen,
11 a. Flügelschraube wieder festdrehen
12 b. Halterung festhalten, Klemmschraube lösen, Haltearm in
12 b. Wunschrichtung drehen, Klemmschraube wieder
12 b. festziehen.
FORMAT
Die Halterung verfügt über eine 90°-Verdrehfunktion (hochkant/quer)
13 Halteplatte nehmen und in entsprechende Position drehen
- Unsichtbare Anschläge in der Halterung begrenzen die Verdrehung.
- Zudem rastet die Halteplatte in den beiden Endstellungen ein.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Halterung wackelt
F: B: Verschraubung prüfen, ggf. nachziehen
F: iPad mini 4 sitzt nicht richtig
F: B: iPad korrekt einlegen und hörbar einrasten lassen
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
19728-000-55 Rev.03 03-80-426-00 4/16
MONTAGE
EINLEGEN und ENTNEHMEN des iPad mini 4
Lautstärkeregler
Ein-Aus-
Schalter Kamera (Rückseite)
Mikrofon
Mikrofon
Kamera (Vorderseite)
3,5 mm
Buchse
Home-Button
(eine Prägung in der Halterung gibt die AUSRICHTUNG des iPad mini 4 vor)
(falsche Ausrichtung führt zu verdeckten Bedienelementen! Bitte beachten)
unten
EINLEGEN
NEIGUNG und AUSRICHTUNG
Endstellung:
- waagerecht
- am Anschlag
FORMAT
Endstellung:
- quer (landscape)
- eingerastet
TECHNISCHE DATEN / SPEZIFIKATION
Material
Traglast
Maße
Gewicht
Lightning
Connector
Laut-
sprecher
oben
EINCLIPSEN
Zwischenposition:
- schräg (0-90°)
- frei wählbar (Pos. sichern durch
- festes Anziehen der Flügelmutter)
Zwischenposition:
- schräg
- nicht eingerastet,behält jedoch die
- gewählte Einstellung
Schwenkgelenk: Polyamid PA-6
Halteplatte: PP
Schrauben, Muttern, Scheiben, Federn: Stahl, verz.
Klammer: Aluminiumprofil
iPad mini 4
201,8 x 90 x 143,7 mm / Rohr ø 7-30 mm
Karton: 300 x 102 x 230 mm
netto 0,62 kg, brutto 0,8 kg
Haken ent-
anheben nehmen
Endstellung:
-senkrecht
-am Anschlag
Endstellung:
- hoch (portrait)
- eingerastet
