RAS-X10CCK
RAC-X10CCK
+
RAS-X13CCK
RAC-X13CCK
RAS-X18CCK
+
RAC-X18CCK

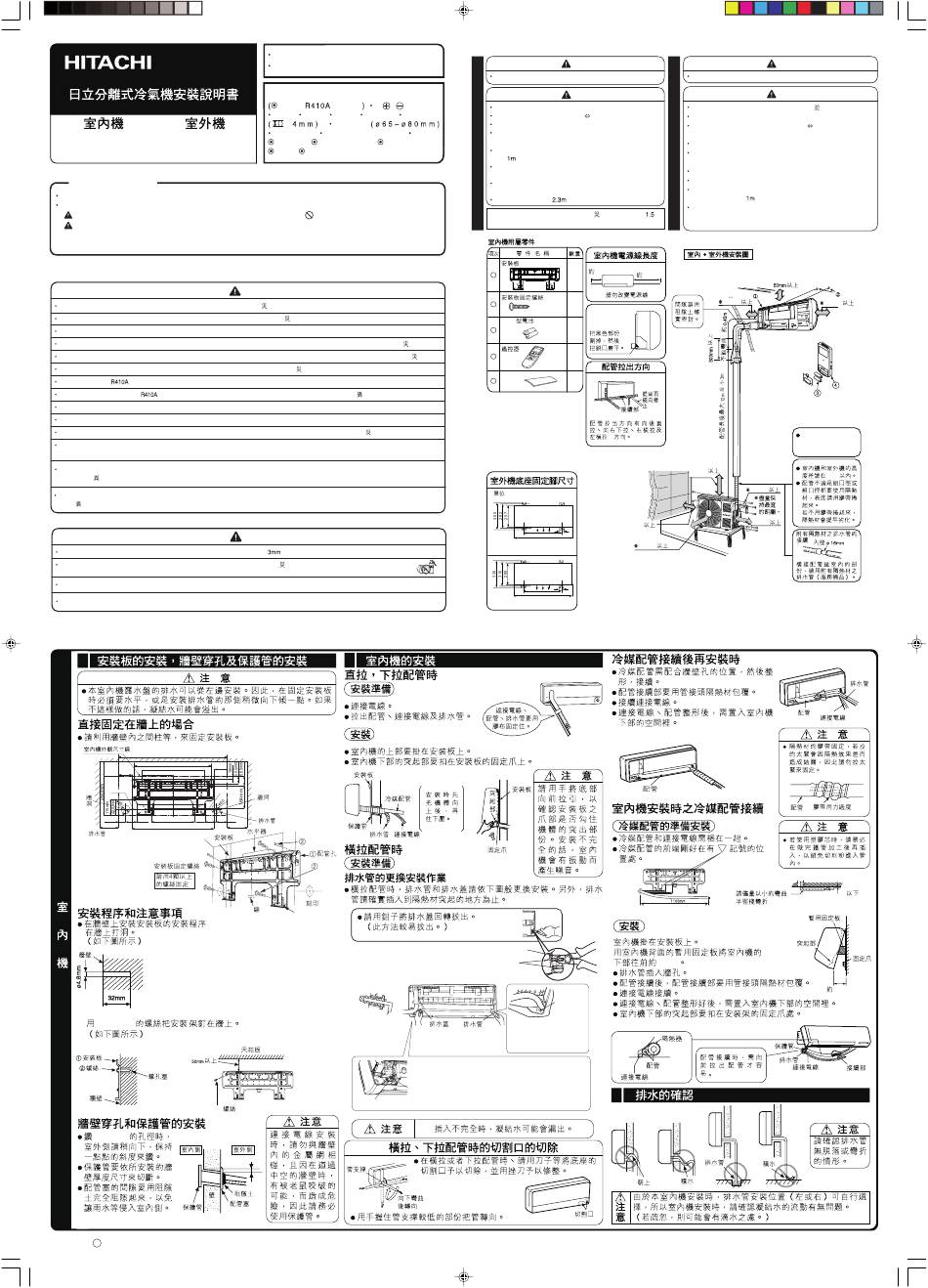

安全上的注意事项
使用前请详细阅读[安全上的注意事项],以正确的使用机体。
在此所示的注意事项,记载着有关安全性上的重要内容,因此以下的注意事项需特别加以注意。
警告 .............安装错误时,可能会造成死亡或重伤的严重后果。
注意 .............安装不恰当时,也可能会造成严重后果。
安装工作完毕后,请确认运转正常。请向顾客解释使用说明书上的使用及维护方法。请交代顾客把安装说明书及使用说明
书一起保存。
安装时,请给经销商或专门技术人员安装。自己安装可能会造成漏水、触电及火 。
安装工程进行时,请依安装说明书确实进行。安装不完全时,可能会造成漏水、触电及火 。
安装时,请确实将机体安装在能完全耐住机体重量的场所。否则,会有机体落下来的危险。
电气工程时,请依电气设备的规定及安装说明书所示的方法来施工。务必使用专用电路。如电路容量不足或施工不完备, 会引起短路或火 。
室内、外机间的配线需用指定的连接电线确实接续,电线插入端子台后,请确认插入是否确实。插入和固定不完全时,可能会造成过热及火 。
安装工程所需的零件,请务必要用指定的零件。否则,可能会造成机体落下、漏水、触电、火 及更强的震动。
请务必使用所指定的
冷煤配管。否则,可能会造成铜管破裂及故障。
当安装或迁移机体时,除了指定的
冷煤勿让空气或湿气进入冷冻循环内。如果空气等混入后, 会使冷冻循环回路内出现 常高压, 引起破裂或致人负伤。
工程进行时,请确定周围的空气必须流通,若冷煤泄漏而接触到火时,将产生有毒气体。
安装工程完成后,请确定冷煤有无泄漏。若冷煤泄漏在室内而接触到风扇内推动发热器,供热器等的火花时,将产生有毒气体。
未经许可的修改将造成危险。若发生故障,请通知冷气或电器的专门技术人员。不适当的维修可能会造成漏水、触电及火 等。
從電源線到室外機和室內機之間確保要使用接地線。請勿將接地線連接到煤氣管、水管、避雷針或電話之地線等場所。不適當的連接接地線可能
會造成觸電事故
进行制冷剂回收(抽空)作业时, 要在卸下制冷剂配管之前先停止压缩机。如在运转压缩机, 检修阀处於开放状态下卸下制冷配管, 会吸引空气等, 使冷冻循
环回路内出现 常高压, 引起破裂或致人负伤。
进行安装作业时, 在运转压缩机之前要可靠地安装制冷剂配管。未安装制冷剂配管, 在检修阀处於开放状态下运转压缩机, 会吸引空气等, 使冷冻循环回路
内出现 常高压, 引起破裂或致人负伤。
依设置场所状况,有必要安装漏电断电器,室外机的电源线必须安装一个触点间隔
不可安装於有易燃性气体的场所,因为万一气体泄漏在室外机周围的话,可能会发生火 。
安装排水管时,请确认水可否顺利的流出。不正确的安装可导致家具湿透。
請使用IEC認證合格的電源線。
1
780mm
556mm
95mm
450mm
95mm
225mm
37.5mm
47.5mm
(260mm)
(230mm)
50mm
70mm
310mm
80mm
50mm以上
590mm
1.
2.
M4 x
32
(M4 x
32)
ø 65mm
>
<
E4340: G
G
Ins RAS-X10-13-18CCK (CH1)
安装前请详细阅读正确的安装方法。
经销商请按照说明书详细向顾客说明操作方法。
安装工程必须准备的工具
标记是
专用工具
卷 尺
刀 子
锯 子
切 管 器
电 钻
真 空 泵
扳 手 或 活 动 扳 手
泵结合器
喇叭口扩管工具
气体验漏检知器
歧管阀
加注软管
禁止标记。
警告
注意
以上的主开关。如未安装漏电断电器,会有触电的危险。
2
80mm
50mm以上
排水孔
內六角扳手
( 4mm)
Φ
排水孔
2~5mm
安装场所的选定
(下列几点注意事项,请先得到顾客的同意再安装。)
警告
本机体要安装在支撑充分,不产生振动,强固稳定的地方。
注意
螺丝起子
附近不要有热源,吹出口附近不可有障碍物。
六 角 扳 手
机体的上、左、右方要留有下图 印之尺寸的间隔。
排水要方便,且可以和室外机配管接续在一起的地方。
钳 子
请勿安装在有易燃性气体泄漏及有蒸气、油烟的场所。
否则有可能引发火苗、引起爆炸或造成树脂的恶化、破损。
为了避免杂讯的影响,请将机体及遥控器,远离电视、收音
机等
以上。
为了避免遥控器有误动作发生,请将遥控器远离高周波机器
及高出力的无线机器。
如有电子点亮型的照明器具, 则信号接收距离有可能会缩
短, 有时还可能接收不到信号。
安装高度离地板至少
安装室内机 (吹出口) 时, 请将其与火 报警器之间保持
以上的距离。
1
1
6
2
(M4 x
32
)
AAA
2
3
1
4
管接頭隔热材
1
5
(
: mm)
45
500
698
X10CCK
(For
)
X13CCK
50
500
750
(For
X
1
8C CK
)
鉗子
突起部
排水管固定
螺釘
出水管固定螺釘的孔確實
卡入突臺,用固定螺釘固
定。
移除下麵的蓋板。
將排水蓋插入到排水孔的位置上,直到插入牢固。
請使用內六角扳手( 4mm)插入排水蓋的孔內。
Φ
內六角扳手
(這樣容易安裝排水蓋)
( 4mm)
Φ
室外机要安装在能非常耐重的场所,否则噪音和震动会增加。
不要安装於易淋雨或阳光直射得到的地方, 要维持通风良好。
吹出来的风不要正对着动物或植物的地方。
机体的上、左、右、前、后方要留有下图 印之尺寸的间隔,且
至少要留有两面以上是开放的地方。
所吹出来的风和噪音不要成为邻居的困扰。
强风不会吹到的场所
尤其是在大楼楼顶上,风力很强,有可能使室外风扇破损。
请勿安装在有易燃性气体泄漏及有蒸气、油烟的场所。
排水要顺畅的地方。
室外机和连接电线要与电视机、收音机、呼叫机和电话等天线、信
号线和电源线等保持
以上的距离否则有可能因杂声而受影响。
室外机请勿设置在小动物会藏身的地方否则, 小动物进入后,碰触到
内部的电气部件时, 有可能引起故障、冒烟和起火。另外, 请要求
用户保持周围的清洁。
0.4m
1.2m
250mm
20
4
200mm
100mm
200mm
300mm
700mm
" "
15cm
3
警告
注意
100mm
冷冻机油不耐水,所
以请避免水分进入循
环回路内。
5m
5mm
15cm
