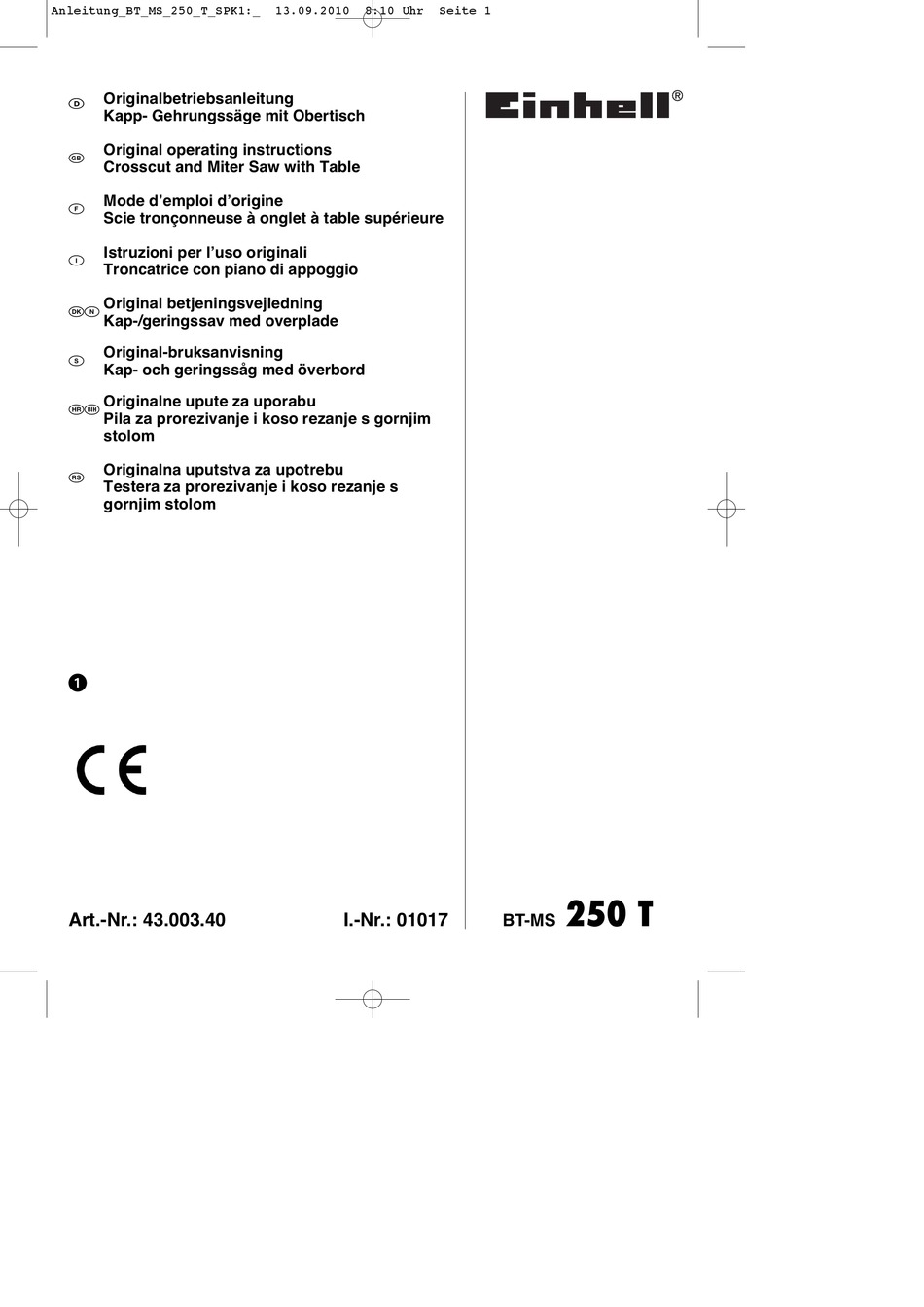

Anleitung_BT_MS_250_T_SPK1:_
Originalbetriebsanleitung
Kapp- Gehrungssäge mit Obertisch
Original operating instructions
t
Crosscut and Miter Saw with Table
Mode d'emploi d'origine
p
Scie tronçonneuse à onglet à table supérieure
Istruzioni per l'uso originali
C
Troncatrice con piano di appoggio
lL Original betjeningsvejledning
Kap-/geringssav med overplade
Original-bruksanvisning
U
Kap- och geringssåg med överbord
Bf Originalne upute za uporabu
Pila za prorezivanje i koso rezanje s gornjim
stolom
Originalna uputstva za upotrebu
4
Testera za prorezivanje i koso rezanje s
gornjim stolom
Art.-Nr.: 43.003.40
13.09.2010
8:10 Uhr
Seite 1
I.-Nr.: 01017
250 T
BT-MS
