B) Montage du kit de fenêtre
La méthode d'installation du kit coulissant pour fenêtre est principalement «horizontale» ou «verticale».
Comme le montrent les fi gures 5 et 5a, veuillez vérifi er la taille minimale et maximale de la fenêtre avant
l'installation.

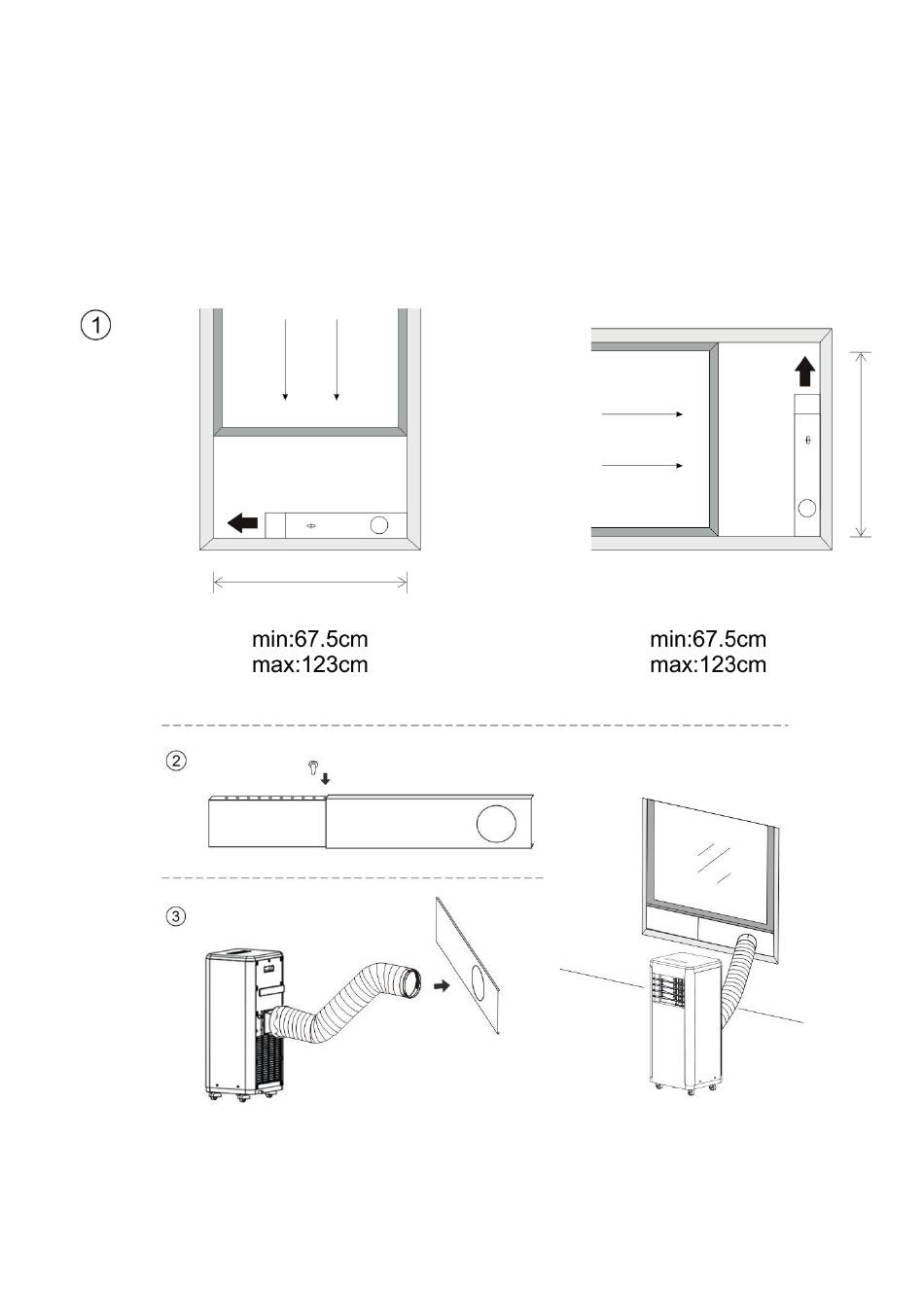

1. Installez le kit de fenêtre sur la fenêtre (Fig.5, Fig.5a) ;
2. Ajustez la longueur du kit de coulisseau de fenêtre en fonction de la largeur ou de la
hauteur de la fenêtre, et fi xez-le avec la cheville ;
3. Insérez le connecteur du tuyau de la fenêtre dans le trou du kit de la fenêtre (Fig.5b).
Largeur de la fenêtre
Fig. 5
Goujon
Hauteur de la fenêtre
128
Fig. 5a
