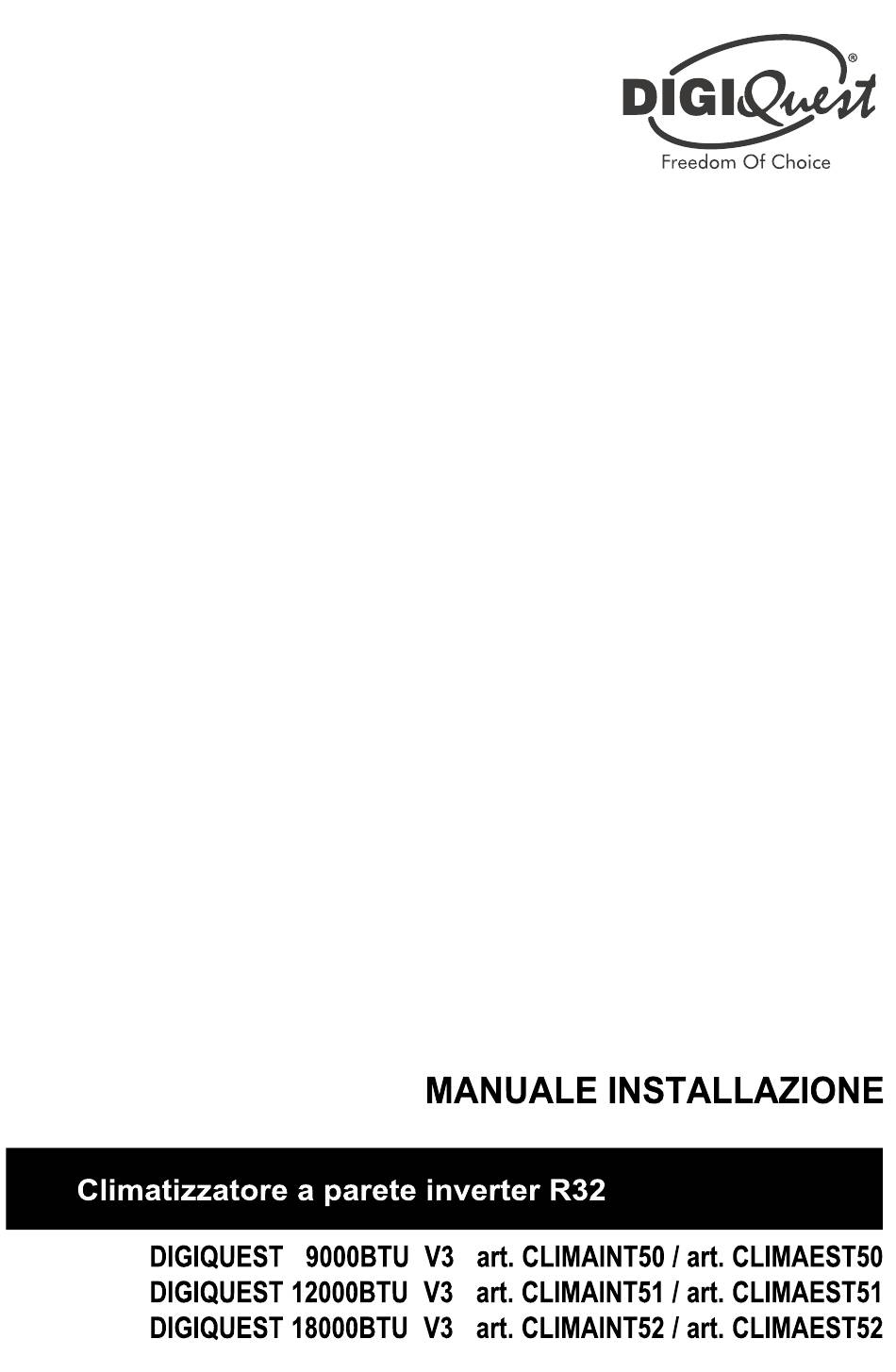

DiGiQuest CLIMAINT50 Installation Manual

R32 inverter wall mounted air conditioner
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CLIMAINT50 and is the answer not in the manual?

Questions and answers

Related Manuals for DiGiQuest CLIMAINT50

Summary of Contents for DiGiQuest CLIMAINT50

  • Page 2: Table Of Contents

    MANUALE INSTALLAZIONE - ITALIANO INDICE PRECAUZIONI PER LA SICUREZZA ………………………………………….…………… ISTRUZIONI DI MONTAGGIO ………………………………………………………………. POSIZIONAMENTO DELL’UNITÀ INTERNA ……………………………………………… POSIZIONAMENTO DELL’UNITÀ ESTERNA …………………………………………….. SCELTA DELLE TUBAZIONI ……………………………………………………………….. FISSAGGIO PANNELLO DI MONTAGGIO………………………………………………… MONTAGGIO UNITÀ INTERNA ……………………………………………………………. MONTAGGIO UNITÀ ESTERNA …………………………………………………………… COLLEGAMENTO DEI TUBI ………………………………………………………………. COLLEGAMENTO DEI CAVI ………………………………………….……………………...

  • Page 3: Precauzioni Per La Sicurezza

    DIGIQUEST PRECAUZIONI PER LA SICUREZZA Leggere attentamente le precauzioni su questo manuale prima di mettere in funzione l'unità. Questo apparecchio è riempito con liquido R32. ATTENZIONE rischio di incendio. • Tenere questo manuale sempre a portata di mano e in un luogo facilmente accessibile.
  • Page 4 MANUALE INSTALLAZIONE - ITALIANO • Dopo aver completato l'installazione, eseguire un funzionamento di prova per escludere eventuali problemi e spiegare al cliente come usare il climatizzatore. • Per l'installazione, lo spostamento o la riparazione dell'unità non usare altri refrigeranti se non quello indicato sull'unità esterna (R32). L'uso di refrigeranti diversi può...
  • Page 5 DIGIQUEST • Se durante l'installazione si verificano perdite di gas refrigerante, aerare immediatamente il locale. Se il refrigerante viene a contatto con il fuoco si potrebbero generare gas tossici. • Dopo aver completato l'installazione, verificare le eventuali fuoriuscite di gas refrigerante. Se il gas refrigerante emesso nel locale viene a contatto con elementi incandescenti quali quelli di un riscaldatore a ventola, una stufa o un fornello, si potrebbero generare gas tossici.
  • Page 6 11) l'apparecchio deve essere disposto in modo tale da prevenire il verificarsi di danneggiamenti meccanici. Fabbricato da DIGIQUEST SOLUTIONS s.u.r.l. Sede operativa Via Avisio, 18 - 00048 Nettuno (RM) - Italy. Made in China DIGIQUEST SOLUTIONS s.u.r.l. dichiara che questo prodotto è conforme alla direttiva 2014/53/UE.

  • Page 7: Istruzioni Di Montaggio

    DIGIQUEST ISTRUZIONI DI MONTAGGIO Fare eseguire il lavoro d'installazione e la manutenzione da personale qualificato. Non cercare di installare il climatizzatore d'aria da soli. Un'installazione non corretta può dare luogo a perdite di acqua, folgorazione o incendi. Per il montaggio seguire attentamente le PRECAUZIONI PER LA SICUREZZA descritte nelle pagine precedenti.

  • Page 8: Posizionamento Dell'unità Esterna

    MANUALE INSTALLAZIONE - ITALIANO POSIZIONAMENTO DELL’UNITÀ ESTERNA Per un posizionamento ottimale seguire le seguenti indicazioni.  Evitare fonti di luce diretta.  Lontano da fonti di calore, fonti di vapore, perdite di gas infiammabile, fumo e polvere.  Scegliere un luogo riparato dalla pioggia o neve e che abbia una buona ventilazione. ...

  • Page 9: Scelta Delle Tubazioni

    DIGIQUEST SCELTA DELLE TUBAZIONI  Accertarsi che la differenza di livello (altezza) delle unità interne ed esterne e la lunghezza del tubo soddisfino i requisiti indicati nella Figura 3.  Se il tubo è più lungo di 7 m, ma inferiore ai 20 m, il refrigerante deve essere integrato come indicato nella Tabella 1.

  • Page 10: Fissaggio Pannello Di Montaggio

    MANUALE INSTALLAZIONE - ITALIANO FISSAGGIO PANNELLO DI MONTAGGIO  Montare la scheda di installazione in metallo dell’unità interna. Regolare il pannello di montaggio in posizione orizzontale. La differenza di altezza tra i lati destro e sinistro del pannello di installazione deve essere inferiore a 5 mm. (Figura 4). ...

  • Page 11: Montaggio Unità Interna

    DIGIQUEST Figura 2 MONTAGGIO UNITÀ INTERNA II tubo può essere collegato in vari modi come in Figura 7. Collegamento del tubo posteriore destro (simile al tubo inferiore destro). (Opzionale, fare riferimento alla Figura 6). 1. Estrarre il tubo dalla parte inferiore del telaio e collegare il tubo di scarico con una fascetta al giunto del tubo.

  • Page 12: Montaggio Unità Esterna

    MANUALE INSTALLAZIONE - ITALIANO MONTAGGIO UNITÀ ESTERNA Se per l'installazione dell'unità esterna sono necessarie staffe di sostegno, l‘utente deve acquistare quelle necessarie e seguire le istruzioni del prodotto stesso. Solo a titolo di esempio vedere Figura 10 e seguire il seguente procedimento: ...

  • Page 13: Collegamento Dei Cavi

    DIGIQUEST Dimensione del Forza (N.m) tubo (mm) Ø 6 (1/4’’) 15~20 Ø 9.52 (3/8’’) 35~40 Ø 12 (1/2’’) 50~55 Ø 15.88 (5/8’’) 60~75 Ø 19.05 (3/4’’) 80~95 Tabella 2 COLLEGAMENTO DEI CAVI > Unità interna 1. Aprire al massimo la griglia dell’ingresso dell’aria verso l’alto.

  • Page 14: Schema Di Collegamento Unita Interna/Unita Esterna

    MANUALE INSTALLAZIONE - ITALIANO Per allungare o cambiare il cavo dell’alimentazione, consultare la Tabella 3. Collegamento Controllo Alimentazione filo dell’alimentazione segnale cavo cavi Max lunghezza 5K/7K/9K/12K Sezione ≥1.0mm² ≥1.0mm² ≥1.0mm² trasversale 16K/18K ≥1.5mm² ≥1.5mm² ≥1.5mm² 18K/21K/24K/28K ≥2.5mm² ≥2.5mm² ≥2.5mm² Schema di collegamento unita interna/unita esterna Note: La vite di messa a terra deve utilizzare una vite speciale (viti di lavorazione inossidabile o viti di rame M4).

  • Page 15: Tipo Di Pompaggio

    DIGIQUEST  Sigillare i fori delle pareti esterne con gomma o mastice sigillante. 1. Tipo di pompaggio  Assicurarsi che tutti i tubi dell’unita interna ed esterna siano collegati correttamente.  Rimuovere la cuffia della valvola dalle valvole a due e tre vie mediante una chiave inglese;...

  • Page 16: Drenaggio

    MANUALE INSTALLAZIONE - ITALIANO Note: - Utilizzare la pompa per vuoto adatta al refrigerante R32. - Utilizzare utensili adatti per il circuito R32 (come il collettore del manometro, il tubo flessibile di carico o l’adattatore per la pompa per vuoto). Ispezione per rilevare fughe di gas Dopo aver effettuato il collegamento delle condutture, utilizzare un dispositivo di ispezione delle perdite o sapone per controllare attentamente se ci sono perdite nei raccordi.

  • Page 17: Codici Di Errore

    DIGIQUEST Figura 18 Per Problemi fare riferimento al MANUALE UTENTE. Codici di errore Display Flash Dettagli errore Probabili cause Possibili soluzioni unità unità interna esterna Errore EEPROM Scheda Sostituire scheda unità interna. elettronica elettronica dell’unità dell’unità interna interna. è danneggiata.
  • Page 18 MANUALE INSTALLAZIONE - ITALIANO Guasto sensore 1. Il sensore della 1. Se allentato: temperatura della temperatura della collegarlo stanza dell’unità stanza è correttamente. interna. allentato, in Se in circuito chiuso circuito chiuso o o aperto: sostituire aperto. con nuovo sensore 2.
  • Page 19 DIGIQUEST cavo di sequenza del cavo di collegamento del collegamento del compressore compressore. dell’un. est. è 3. Sostituire scheda sbagliata. elettronica unità 3. Scheda esterna. elettronica dell’un. est. è danneggiata. Guasto del Scheda Sostituire scheda compressore. elettronica elettronica unità dell’un. est. è...
  • Page 20 MANUALE INSTALLAZIONE - ITALIANO elettronica della temperatura dell’un. est. è della bobina esterna. danneggiata. 2. Sostituire scheda elettronica unità esterna. Guasto del 1. Sensore della 1. Se allentato: sensore della temperatura collegarlo temperatura dell’ambiente correttamente. dell’ambiente esterno è Se in circuito chiuso esterno.

  • Page 21: Specifiche Tecniche

    DIGIQUEST SPECIFICHE TECNICHE 9000BTU 12000BTU 18000BTU Model Power supply Ph-V- 230V/50Hz 230V/50Hz 230V/50Hz Capacity W 2500(660-2780) 3200(660-3700) 5000(1610-5200) Cooling Input 770(250-1300) 990(250-1600) 1545(350-2400) Rated current 3.5(1.1-8.8) 4.5(1.1-9.6) 6.8(1.6-10.4) SEER Capacity Btu/h 2600(660-2880) 3400(660-3800) 5000(1610-5300) Input 680(250-1300) 915(250-1600) 1345(350-2450) Heating Rated current 3.1(1.1-9.0)
  • Page 23 INSTALLATION MANUAL - ENGLISH CONTENTS SAFETY PRECAUTIONS …………………………………………….………….…………… INSTALLATION MANUAL ………………….……………………………………..…………. POSITION FOR INDOOR UNIT …….………………………………………………..…… POSITION FOR OUTDOOR UNIT ……………………….……………………………….. TUBING SELECTION ………………………………………………………………..…….. FIXING INSTALLATION PANEL ………..…………………………………………………… INDOOR UNIT INSTALLATION …………………….……………………………….………. OUTDOOR UNIT INSTALLATION ..………………………………………………………… TUBING CONNECTION ..……………………………………… ………………………… CONNECTION OF WIRES ………………………………………………………..…………...

  • Page 24: Safety Precautions

    DIGIQUEST SAFETY PRECAUTIONS Carefully read the precautions on this manual before putting in operation the unit. This appliance is filled with liquid R32. WARNING fire hazard. • Keep this manual always at hand and in an easily accessible place. • The sound pressure level is < than 65dB.
  • Page 25 INSTALLATION MANUAL - ENGLISH • The apparatus must be placed in rooms where there are no appliances using flammable materials for their operation (open flames, gas appliances) or electric heaters. • Pay attention to the sharp edges of the unit’s front and rear fins, which could cut and cause injury.
  • Page 26 DIGIQUEST will cause abnormal pressure in the refrigeration cycle, which could cause damage to the equipment and possible injury. • When stopping the pump, stop the compressor before removing the refrigerant line. If the compressor is still running and the stop valve is open during pump stop, air will be sucked in when the refrigerant line is removed.

  • Page 27: Installation Manual

    11) the unit must be arranged in such a way as to prevent mechanical damage. Manufactured by DIGIQUEST SOLUTIONS s.u.r.l. Headquarters Via Avisio, 18 - 00048 Nettuno (RM) - Italy. Made in China DIGIQUEST SOLUTIONS s.u.r.l. declares that this product is in conformity with directive 2014/53/EU.

  • Page 28: Position For Outdoor Unit

    DIGIQUEST POSITION FOR OUTDOOR UNIT For optimal positioning, follow the guidelines below.  Avoid sources of direct light.  Away from sources of heat, sources of steam, flammable gas leaks, smoke and dust.  Choose a location that is sheltered from rain or snow and has good ventilation.

  • Page 29: Fixing Installation Panel

    INSTALLATION MANUAL - ENGLISH  If the installation position of the outdoor unit is higher than the indoor unit and the pipe is longer than 10 m, add an oil trap on the gas pipe every 8 m. Table 1 NOTE: The above dimensions are for reference only.
  • Page 30 DIGIQUEST DECORATIVE COVER PLATE INSTALLATION  Wrap the PVC protective tape around the drainage pipe, copper pipe and cable. (Figure 1).  Install the decorative cover plate. (Figure 2). Figure 1 Figure 2...

  • Page 31: Indoor Unit Installation

    INSTALLATION MANUAL - ENGLISH INDOOR UNIT INSTALLATION The pipe can be connected in various ways as in Figure 7. Connection of the rear right pipe (similar to the bottom right pipe). (Optional, refer to Figure 6). 1. Pull the pipe out from the bottom of the frame and connect the exhaust pipe with a clamp to the pipe joint.

  • Page 32: Tubing Connection

    DIGIQUEST  Make sure that the left and right supports are on the same level.  Fasten the installation frame to the wall with expansion bolts.  Secure the outdoor unit with 4 bolts on the installation brackets.  The connections must be tight and reliable.

  • Page 33: Connection Of Wires

    INSTALLATION MANUAL - ENGLISH CONNECTION OF WIRES > Indoor unit 1. Open the air inlet grille upwards as far as possible. 2. Remove the electric control cover. 3. Loosen the screw (Figure 12). 4. Remove cable tie. 5. Connect the power supply cable and the control signal cable in the correct position (in Figure 14 choose the suitable air-conditioning cable connection diagram).

  • Page 34: Wiring Diagram Of Indoor And Outdoor Unit

    DIGIQUEST Wiring diagram of indoor and outdoor unit Notes: The earthing screw must use a special screw (stainless steel or M4 copper screws). Ensure that all cables are connected correctly. Ensure that the cable connections are made according to the wiring diagram of the air conditioner.

  • Page 35: Pumping Type

    INSTALLATION MANUAL - ENGLISH 1. Pumping type  Ensure that all hoses of the inner and outer unit are connected correctly.  Remove the valve cap from the two-way and three-way valves using a spanner; connect the vacuum pump and compound valve to the service valve cap. ...

  • Page 36: Drainage

    DIGIQUEST Inspection to detect gas leaks After connecting the pipes, use a leak inspection device or soap to carefully check for leaks in the fittings. This is an important step to ensure the quality of the installation. In case of refrigerant gas leaks, ventilate the area immediately.

  • Page 37: Error Codes

    INSTALLATION MANUAL - ENGLISH Error codes Indoor Outdoor Fault details Failure cause Action unit unit display light flash Indoor unit IDU main PCB is Replace a new IDU EEPROM fault. damaged. main PCB. Indoor fan 1. Indoor unit fan 1. Clean the fan's motor fault.
  • Page 38 DIGIQUEST damaged. 5. Outdoor unit main PCB is damaged. Main board Replace a new outdoor and driver communication unit main PCB. board between the communication power board and fault. the drive board is abnormal. The communication fault between the power board and the drive board is judged for 3min.
  • Page 39 INSTALLATION MANUAL - ENGLISH short circuit or outdoor unit suction open circuit. temperature sensor. 2. Outdoor unit 2. Replace a new main PCB is outdoor unit main PCB. damaged. Outdoor coil 1. Outdoor unit 1. If loose: connect it temperature coil temperature well again;...

  • Page 40: Technical Specifications

    DIGIQUEST TECHNICAL SPECIFICATIONS 9000BTU 12000BTU 18000BTU Model Power supply Ph-V- 230V/50Hz 230V/50Hz 230V/50Hz Capacity W 2500(660-2780) 3200(660-3700) 5000(1610-5200) Cooling Input 770(250-1300) 990(250-1600) 1545(350-2400) Rated current 3.5(1.1-8.8) 4.5(1.1-9.6) 6.8(1.6-10.4) SEER Capacity Btu/h 2600(660-2880) 3400(660-3800) 5000(1610-5300) Input 680(250-1300) 915(250-1600) 1345(350-2450) Heating Rated current 3.1(1.1-9.0)

This manual is also suitable for:

Climaint51Climaint52Climaest50Climaest51Climaest52
