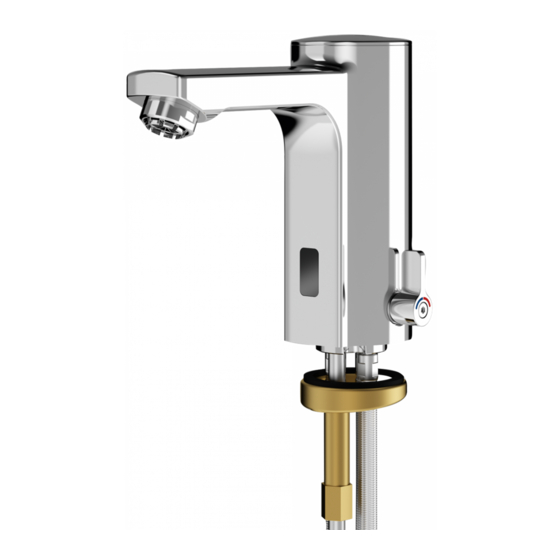

- Page 1 F5EM1005 2030031350 Montage- und Betriebsanleitung Elektronik-Standbatterie Installation and operating instructions Electronic pillar mixer Notice de montage et de mise en service Robinetterie électronique de mon- tage sur plage Instrucciones de montaje y servicio Grifo de pie con sistema electrónico Istruzioni per il montaggio e l'uso...
- Page 2 - 2 -...
- Page 3 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► Before installing flush piping system! ► Vor Installation Rohrleitungen gemäß DIN 1988 spülen! ► Set the temperature stop after assembly ► Nach erfolgter Montage den has been completed. Temperaturanschlag einstellen.
- Page 4 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före installation! ► Po zakończeniu montażu ustawić ► Ställ in temperaturstoppet efter ograniczenie temperatury. installationen. ► Armatury należy używać wyłącznie z ►...
- Page 5 Notice de montage et de mise en service Návod pro montáž a provoz Remarques importantes Důležité pokyny ► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte! ► Régler la butée de température après le ► Po montáži nastavte teplotní limit. montage.
- Page 6 Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ► Kun asennus on tehty, säädä ► Tras finalizar el montaje, ajustar el tope de lämpötilarajoitin. temperatura.
- Page 7 Istruzioni per il montaggio e Инструкция по монтажу и l'uso вводу в эксплуатацию Avvertenze importanti Важные указания ► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки! ► A montaggio avvenuto impostare il blocco ► После произведенного монтажа temperatura.
- Page 8 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Voor installatie buisleidingen spoelen! ► Na de montage de temperatuurbegrenzing instellen. ► Armatuur alleen met originele zeven gebruiken! ► Afhankelijk van de waterkwaliteit, de plaatselijke omstandigheden en de plaatselijke voorschriften de armatuur regelmatig controleren en onderhouden. Technische gegevens ►...
-

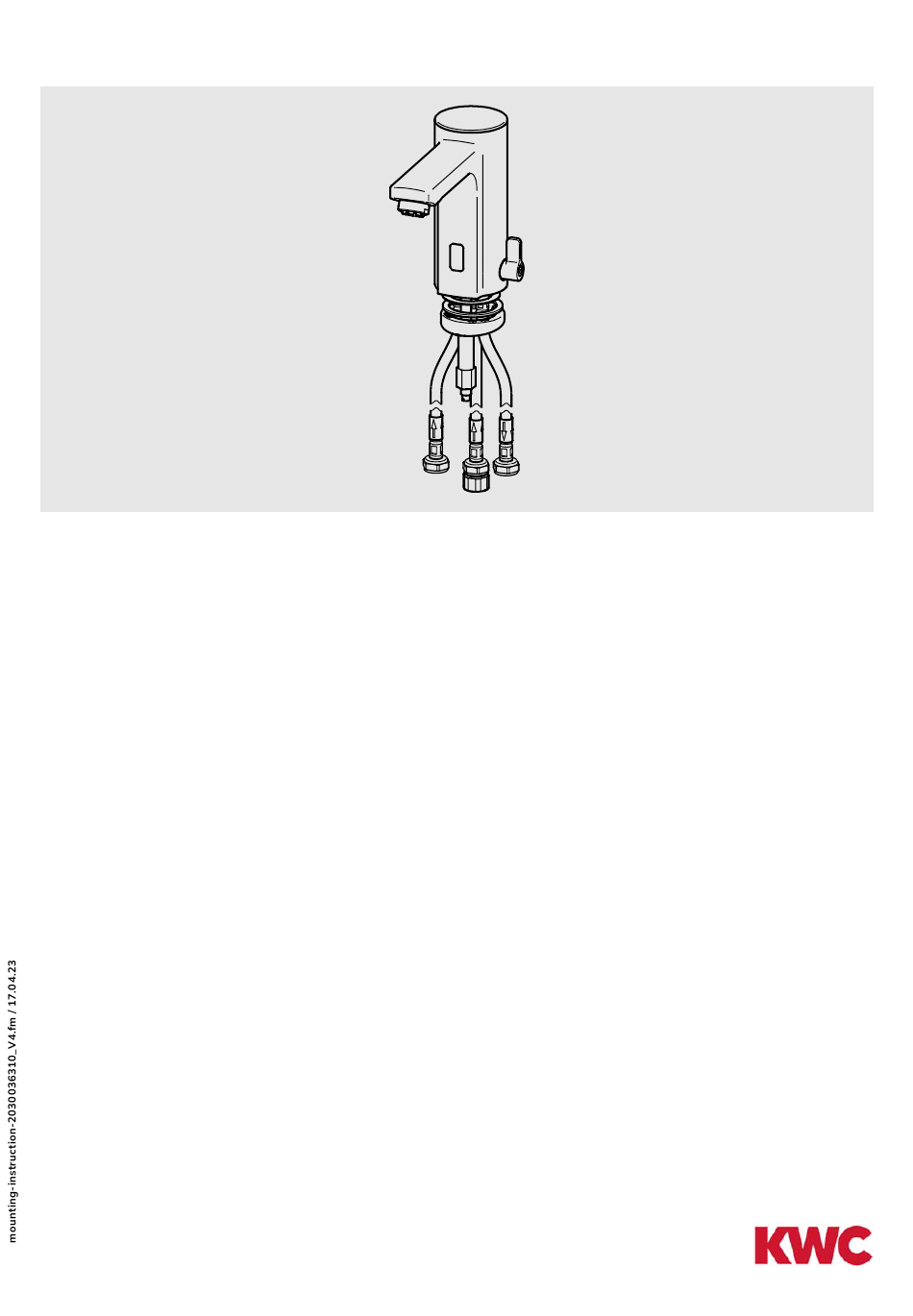

Page 9: Montage
Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 19 mm 13 mm - 9 -... - Page 10 Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento - 10 -...
- Page 11 Hygienespülung ein- / ausschalten EN Switching hygiene flushing NL Hygiënische spoeling CS Zapněte/vypněte on/off in-/uitschakelen hygienické propláchnutí FR Activer/désactiver PL Włączyć/wyłączyć FI Hygieniahuuhtelun päälle-/ pois päältä le rinçage hygiénique spłukiwanie higieniczne kytkeminen ES Activar/Desactivar SV Koppla hygienspolningen RU Гигиеническое промывание el aclarado higiénico till / från включить/выключить...
- Page 12 4 mm – - 12 -...
- Page 13 60 s >12 s - 13 -...
- Page 14 24 h 30 s - 14 -...
- Page 15 Armatur ausschalten EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu FR Désactiver la robinetterie PL Wyłąnczenie baterii FI Laitteen kytkeminen pois päältä ES Desconectar la grifería SV Avstängning av armatur RU отключить оборудование IT Disattivazione della rubinetteria Dauerlauf starten EN Start continual flow NL Continue stroming starten...
- Page 16 5 – 8 s - 16 -...
- Page 17 - 17 -...
- Page 18 Reinigungsabschaltung einschalten EN Switch on cleaning switch-off NL Inschakelen van de reiniging CS Vypínač pro čištění shutdown FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas FI Aktivoida pesuseisokkien czyszczenia ES Activar el apagado de limpieza SV Aktivera rengörings RU активировать...
- Page 19 Erkennungs-Rückmeldung einschalten EN Switch on detection feedback NL Detectie-feedback inschakelen CS Zapnutí identifikačního zpětného hlášení FR Activation de la réponse PL Włączyć komunikat zwrotny Kytke tunnistuksen palaute päälle d'identification rozpoznania ES Activar la confirmación de SV Slå på respons vid detektering RU Включить подтверждение detección идентификации...
- Page 20 Körpererkennung einschalten EN Switch on body detection NL Detectie-feedback inschakelen CS Zapnutí identifikačního zpětného hlášení FR Activation de la réponse PL Włączyć komunikat zwrotny Kytke tunnistuksen palaute päälle d'identification rozpoznania ES Activar la confirmación de SV Slå på respons vid detektering RU Включить подтверждение detección идентификации...
- Page 21 Reichweite einstellen EN Adjusting the range NL Actieradius instellen CS Nastavení dosahu FR Réglage de la portée PL Ustawienie zasięgu FI Tunnistusetäisyyden säätäminen ES Ajuste del alcance SV Ställa in räckvidden RU Настройка дальности действия IT Impostazione della portata (~105) 1 –...
- Page 22 10. Hygienespülung einstellen EN Setting the hygiene flush NL Instellen van de CS Nastavení hygienického proplachování hygiënespoeling FR Réglage de la rinçage PL Ustawianie spłukiwania FI Hygieniahuuhtelun säätäminen d'hygiène higienicznego ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва IT Impostare lo igiene risciacquo ►...
- Page 23 24 h 30 s 1 – 255 h 1 – 255 s - 23 -...
- Page 24 11. Dauerlauf einstellen EN Setting continuous operating NL Continue stroming instellen CS Nastavení pomalejšího toku mode FR Réglage du fonctionnement en PL Ustawienie ciągłego wypływu FI Tuotantokäytön säätäminen continu RU Настройка непрерывного режима ES Ajuste del funcionamiento SV Ställa in permanent flöde ininterrumpido IT Impostazione del flusso continuo 60 s...
- Page 25 12. Reinigungsabschaltung einstellen EN Adjusting the cleaning NL Reinigingsuitschakeling CS Nastavení vypnutí za účelem čištění switch-off instellen FR Régler l'arrêt du nettoyage PL Ustawianie funkcji wyłączenia FI Puhdistuskatkaisun säätäminen na czas czyszczenia ES Ajuste de la desconexión de SV Ställa in rengörings RU Настройка...
- Page 26 13. Temperaturanschlag einstellen EN Setting the temperature stop NL Temperatuurbegrenzing CS Nastavení teplotního limitu instellen FR Réglage de la butée de PL Ustawienie ograniczenia FI Lämpötilarajoittimen säätäminen température temperatury ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка температурного упора IT Impostazione del blocco temperatura 3 mm >...
-
Page 27: Wartung
14. Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione 22 mm - 27 -... - Page 28 15. Siebe wechseln EN Replace the filters NL Zeven vervangen CS Vyměňte síto FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto ES Cambiar los tamices SV Byt filter RU Сменить сеточки IT Sostituire i filtri 19 mm - 28 -...
- Page 29 - 29 -...
- Page 30 16. Magentventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon vervangen CS Výměna kartuše magnetického cartridge ventilu FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilikasetin vaihto de l’électrovanne elektromagnetycznego ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена...
- Page 31 - 31 -...
- Page 32 2 Nm - 32 -...
- Page 33 17.1 17.2 > 43 °C - 33 -...
- Page 34 17. Durchflussmengenregler wechseln EN Replace the flow rate regulator NL Debietregelaar vervangen CS Byt flödesregulator FR Remplacement du régulateur PL Wymiana regulatora wielkości FI Läpivirtausmäärän säätimen vaihto de débit przepływu ES Cambiar el regulador SV Byt flödesregulator RU Заменить регулятор расхода volumétrico de paso IT Sostituire il regolatore di portata 19 mm...
- Page 35 – - 35 -...
- Page 36 18. Sensor wechseln EN Replace sensor NL Sensor vervangen CS Vyměňte snímač FR Changer le capteur PL Wymienić czujnik FI Anturi vaihto ES Cambiar el sensor SV Byt sensor RU Замена Датчик IT Cambiare il sensore – – - 36 -...
- Page 37 19. Batteriewechsel EN Battery replacement NL Batterijen vervangen CS Výměna baterie FR Remplacement des piles PL Wymiana baterii FI Paristonvaihto ES Cambio de la pila SV Batteribyte RU замена батареи IT Cambio delle batterie 10 s 10 s – 6 V DC –...
- Page 38 20. Mischeinrichtung verdecken EN Conceal mixed-water facility NL Menginrichting verbergen CS Zakrýt míchací zařízení FR Dispositif mélangeur PL Zakryć urządzenie mieszające FI Peitä miksauslaite ES Cubrir el elemento mezclador SV Dölj blandingsanordning RU Закрыть смеситель так, чтобы его не было видно IT Coprire il blocco di miscelazione 3 mm >...
- Page 39 Blue 1 Red 1 Rojo 1 Czerwony 1 Punainen 2 Blue 2 Azul 2 Niebieski 2 Sininen 1 Rot 1 Rosso 1 Röd 1 красный 2 Blau 2 Blu 2 Blå 2 голубой 1 Rouge 1 Rood 1 Červený 2 Bleu 2 Blauw 2 Modrý...
- Page 40 21. Ersatzteile EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 1..2000104761 6 ..2000109466 ASXM1003 ZAQCT0003 2..2030041558 7 ..
- Page 41 22. Zubehör EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 1..2030036654 ACEX9005 2..2030036849 ACEX9004 3..2000109145 ACXM1001 - 41 -...
- Page 42 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 42 -...
- Page 43 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 43 -...
-
