60W beam battery moving head
User manual / Mode d'emploi
1
Air Beam 60 User's Manual Ver. 1.00
Page

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Air Beam 60 and is the answer not in the manual?

Questions and answers

Summary of Contents for Evolite Air Beam 60

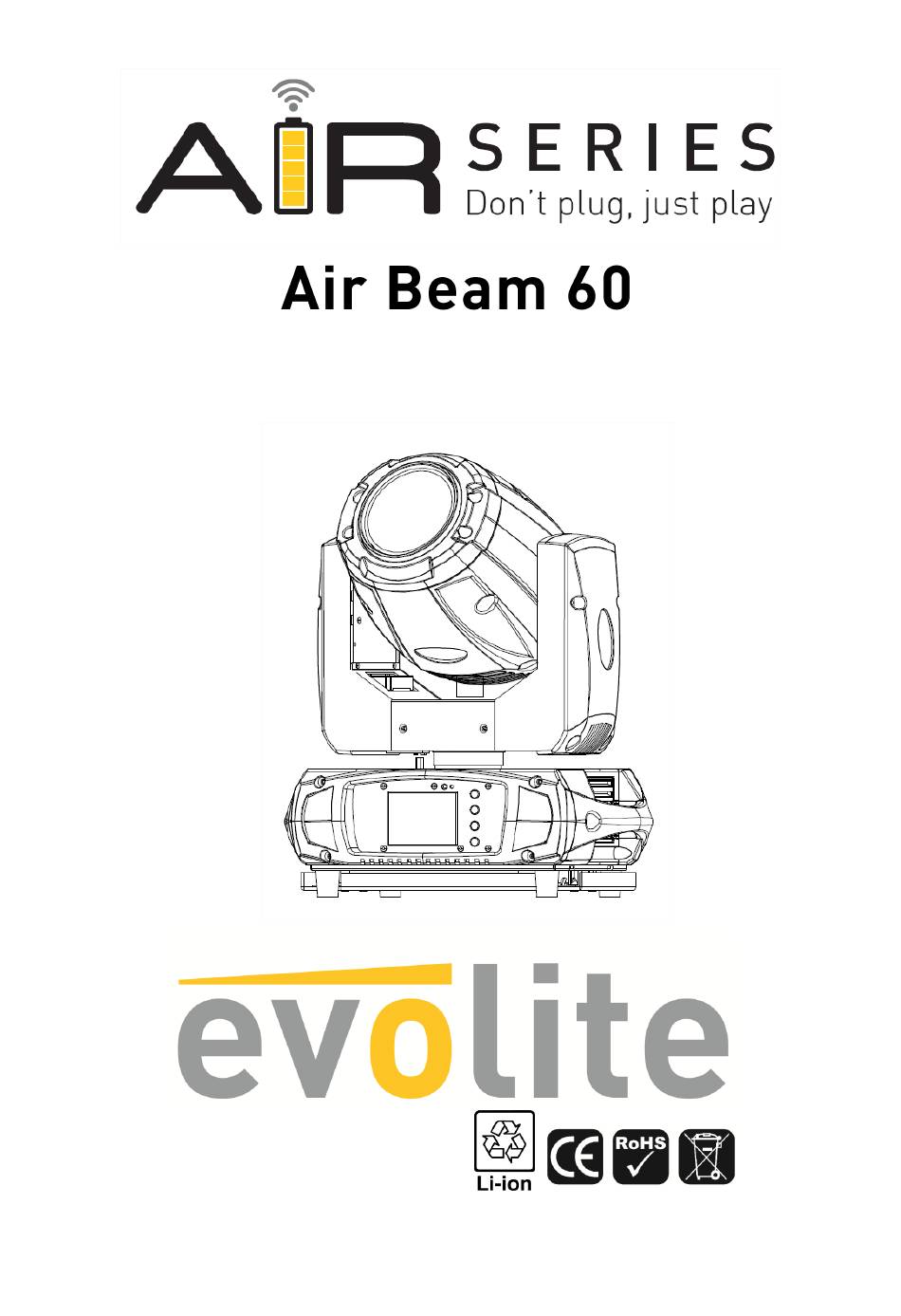

  • Page 1 60W beam battery moving head User manual / Mode d’emploi Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 2 L’extérieur de l’appareil peut devenir très chaud. Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C. ATTENTION ! Risque d’incendie. Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil en fonctionnement. Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 3 Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle, par un utilisateur qualifié. Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
  • Page 4: Description Du Produit

     Introduction Toutes nos félicitations pour l’achat de ce projecteur evolite. Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat d’une fabrication soignée et suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes européennes en vigueur : 2014/35/EU, 2014/30/EU et RoHs 2011/65/EU.
  • Page 5 Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 6: Installation

     Installation o Accroche Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
  • Page 7 Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids du projecteur. o Connexion DMX Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé blindé. Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 8: Mise En Service

    : Si vous souhaitez utiliser l’appareil et charger en même temps la batterie. Si aucune action n’est faite dans les 8 secondes, l’appareil se mettra alors par défaut en mode utilisation et charge. Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 9 Mode DMX 9 canaux Auto Run Internal Program1~9 Master/Alone Mode Auto Music Control Internal Program1~9 Master/Alone Mode Détection du son Option Reset Default Yes/No Rappel des réglages d’usine Cable DMX Utilisation en DMX filaire Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 10: Mode Automatique

    Music Control. Appuyez sur ENTER et sélectionnez le programme de 1 à 9 puis descendez sur Alone ou Master, selon si cet appareil est maitre ou esclave. Appuyez sur ENTER pour valider ce choix. Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 11 N’oubliez pas de sélectionner le même groupe de fréquences à l’arrière de vos lyres (LED de couleur). Vous pouvez également transmettre le signal DMX en branchant un câble de votre contrôleur vers la première lyre, puis transmettre ce signal en WDMX (sans fil) aux autres lyres. Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 12: Protocole Dmx

    Gobo 3 shake lent à rapide 114..121 Gobo 4 shake lent à rapide Gobo 5 shake lent à rapide 122..129 Gobo 6 shake lent à rapide 130..137 138..145 Gobo 7 shake lent à rapide Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 13 94..96 Reset Shutter&Dimmer Reset autres moteurs 97..99 100..119 Program 1 120..139 Program 2 140..159 Program 3 Program 4 160..179 Program 5 180..199 Program 6 200..219 Program 7 220..239 Mode son 1 240..255 Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 14 Retour au mode initial. Supprime toutes les actions précédentes. 11. "DMX" Sélectionne le signal DMX par câbles 12. "WDMX" Sélectionne le signal DMX par WDMX (sans fil) 13. "Auto" : Mode Auto 14. "Sound" Mode détection musicale Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 15: Maintenance

    Tapotez directement sur le microphone pour tester sa réactivité.  Caractéristiques techniques Modèle Air Beam 60 Voltage 110V- 250V / 50-60Hz Consommation: 175W LEDs 1x 60W Poids brut 13.2 kg Dimensions du carton 405x300x455 mm Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 16 The fixture becomes hot during use and remains hot 10 min after use . Do not touch the unit. WARNING ! Fire Hazard! Keep flammable materials away from the fixture. Do not operate the fixture with ambient temperature over 40°C. Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 17 DANGER ! Safety Hazard. Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended.
  • Page 18: Technical Specification

    Thank you for choosing this professional fixture from evolite. This new intelligent Moving Wash will provide you reliability, latest features, and professional lighting effects for a long period of time. This evolite fixture is complying with European standards: 2014/35/EU, 2014/30/EU & RoHs 2011/65/EU.  Technical specification : - Beam type LED projector - Pan rotation 360 °...
  • Page 19 Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 20 Clamp Mounting: Air Beam 60 provides a unique mounting bracket assembly that integrates the bottom of the base, and the safety cable rigging point in one unit (see the illustration below). When mounting this fixture to truss be sure to secure an appropriately rated clamp to the included omega bracket using a M10 screw fitted through the center hole of the “Hanging Kit”.
  • Page 21 Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé blindé. DMX IN POWER IN Signal Signal (+) Signal Ground Signal (+) 120 Ω DMX512 OUT DMX512 IN Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 22: How To Use

    Access the menu directly by pressing the Menu key and move through the menus with the UP & DOWN keys. Press the ENTER key to confirm your choices and values. DMX IN Fuse External battery port POWER IN Power Switch Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 23 Software Version Version Manual Reset Total Reset Total Reset Pan/Tilt Control Pan/Tilt Reset Reset Color Reset Color Reset Gobo Gobo Reset Reset The Others Reset The Others Reset PAN=XXX…… Channel Channel Control Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 24 If you want to use the DMX signal from your lyre to another DMX cable device, select the WDMX & OUT CAB function. This function receives the wireless DMX signal and retransmits it via its wired DMX output. Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 25: Dmx Protocol

    Gobo 2 15..19 Gobo 3 20..24 Gobo 4 25..29 Gobo 5 30..34 Gobo 6 35..39 Gobo 7 40..44 Gobo 8 45..49 Gobo 9 50..54 Gobo 10 55..59 Gobo 11 60..64 Gobo 12 Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 26 Enter power saving mode 30..39 Exit power saving mode 40..79 80..84 All Motor reset 85..87 Scan motor reset 88..90 Colors motor reset 91..93 Gobo motor reset 94..96 Shutter&Dimmer motor reset 97..99 Other motor reset Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 27 Internal program 1 120..139 Internal program 2 140..159 Internal program 3 160..179 Internal program 4 180..199 Internal program 5 200..219 Internal program 6 220..239 Internal program 7 240..255 Internal Sound program 1 Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 28: Maintenance And Service

    11. "DMX" selects wired DMX signal as a signal source. 12. "WDMX" selects the wireless DMX signal as the signal source. 13. "Auto" running built-in program. 14. "Sound" running voice control program.  Maintenance & service Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 29: Troubleshooting

    Check microphone to see if it is good by tapping the microphone.  Technical Specifications Model Air Beam 60 Voltage 110V- 250V / 50-60Hz Power consumption: 175W 1x 60W Gross Weight 13.2 kg Package Dimensions 405x300x455 mm Air Beam 60 User’s Manual Ver. 1.00 Page...
  • Page 30 Importé par / Imported by EVOLITE – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62 Air Beam 60 User’s Manual Ver. 1.00 Page...
