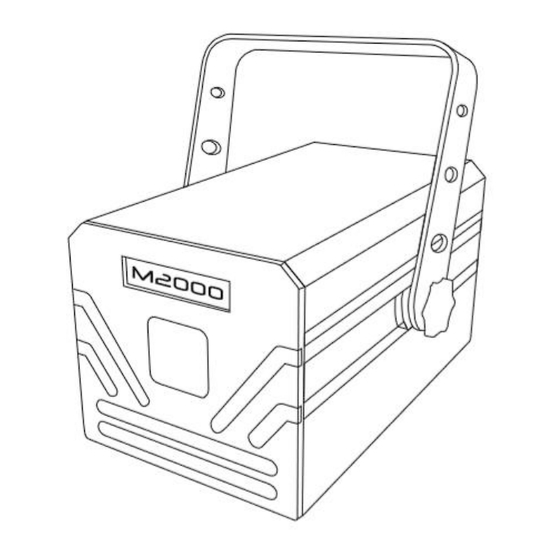

Evolite M2000 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
M2000
User manual / Mode d'emploi

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M2000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Evolite M2000

Summary of Contents for Evolite M2000

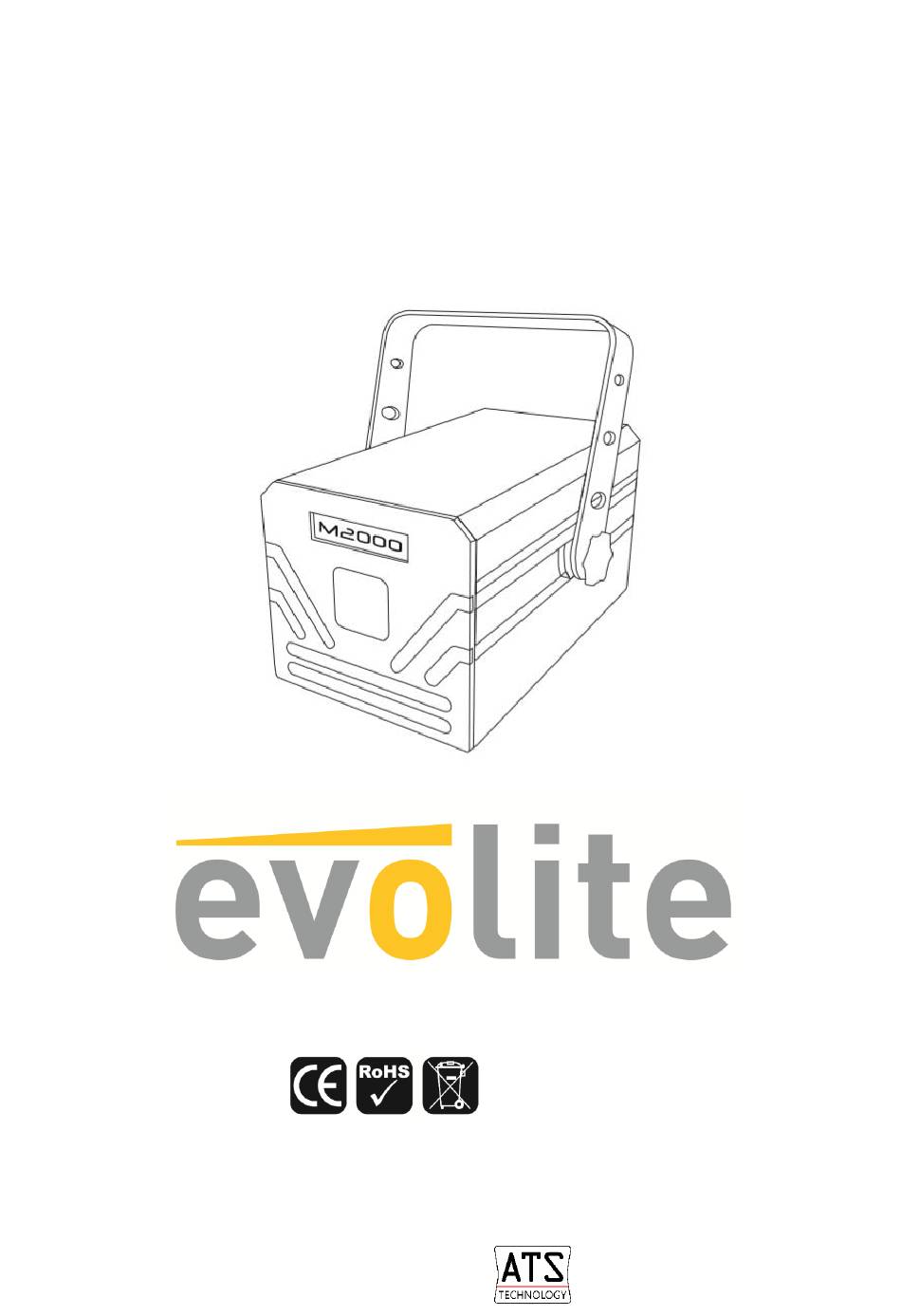

  • Page 1 M2000 User manual / Mode d’emploi...
  • Page 2 Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 30 minutes après son utilisation. L’extérieur de l’appareil peut devenir très chaud. Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C. M2000 User Manual Ver. 1.00 Page 2...
  • Page 3 Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle. Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
  • Page 4  Il est interdit d’utiliser cet appareil pour tout autre usage que celui pour lequel il est destiné.  Le fabricant et le distributeur ne sont pas responsables des dommages causés par les LASER BoomtoneDJ. L’utilisateur est responsable de l’utilisation et du respect de la réglementation NF EN 60825-1:2014. M2000 User Manual Ver. 1.00 Page 4...

  • Page 5: Description Du Produit

     Introduction Toutes nos félicitations pour l ’achat de ce projecteur evolite. Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu pour un usage professio nne l. Sa qualité et sa fiabilité sont le résultat d ’une fabrication soignée et suivant un cahier des charges précis.

  • Page 6: Installation

     Installation o Accroche Ce LASER evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité.
  • Page 7 La terre ou « Earth » doit toujours être connecté. Les câbles d’alimentation doivent être homologués et conformes au Standard IEC.  Configuration o Panneau de contrôle / Navigation dans les menus Menu Sub-menu 3eme menu Running DMX-512 A001 （Adresse DMX） Auto Running Effet1/2/3 Music Running Effet1/2/3 Running Testing Test 1/ 2/ 3 M2000 User Manual Ver. 1.00 Page 7...
  • Page 8 Selon le mode de contrôle DMX sélectionné (12 canaux ou 25 canaux), Le contrôleur DMX utilisé aura besoin de 12 ou 25 canaux DMX pour contrôler le M2000 RGB. Si deux M2000 sont adressés à la même adresse DMX ; ils se comporteront alors de manière identique, répondants aux mêmes canaux DMX Note : En mode 12 canaux DMX, il faudra adresser le 2eme LASER à...

  • Page 9: Mode Maître / Esclave

    Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.  L’appareil ne fonctionne pas du tout. Vérifiez le cordon d’alimentation et le fusible. Assurez-vous que votre prise soit bien alimentée.  L’appareil ne répond pas ou pas correctement aux commandes DMX. M2000 User Manual Ver. 1.00 Page 9...

  • Page 10: Caractéristiques Techniques

    Visible laser radiation. Avoid eye and skin exposure to direct or scattered radiation ! Class 4 LASER product EN 60825-1 : 2014 Very high level light output. DO NOT LOOK INTO THE BEAM. DANGER ! M2000 User Manual Ver. 1.00 Page 10...
  • Page 11 Safety Hazard. Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended.
  • Page 12  If the laser is operated in a situation where health or property injury may occur, operation MUST be stopped immediately! Manufacturer and distributors are not responsible for any damages caused by use of EVOLITE lasers. User is responsible for applying conditions of use according to regulations stipulated in in EN60825-1:2014 ,application of the European Directives : Directive LVD n°2014/35/EU...

  • Page 13: Device Description

    - Dimensions: 138*230*126mm - Weight: 3.2kg The M Series from EVOLITE benefit from the ATS Technology, to prevent dust and fog inside the fixture. This advanced cooling system ensure full power of the LASER light for long term.  Installation...

  • Page 14: Dmx 512 Connection

    Press “Mode” button to enter next menu. Press “ESC” button to return previous menu. When you turn on the laser for the first time, it will take some seconds to auto load the built-in show. M2000 User Manual Ver. 1.00 Page 14...
  • Page 15 This backlighted LCD display indicates the fixture is DMX addressed, the fixture status, set up values ..etc Main Menu LCD display panel ： Menu Sub-menu - menu Running DMX-512 A001 （light address code） Auto Running Effect1/2/3 Running Music Effect1/2/3 Running Testing Test 1/ 2/ 3 M2000 User Manual Ver. 1.00 Page 15...

  • Page 16: Dmx-Protocol

    You can control the fixtures individually via your DMX-controller Just select the fixture address, knowing that this address will be the start address. (1 DMX channel). The M2000 provides 2 DMX modes: 1- 12 channels DMX mode 2- 25 channels DMX mode.
  • Page 17 128-255 drawing 2 Pattern A Scanning Scanning speed adjustment 0-127 CH11 speed Pattern A Dots effect 128-255 Fixed color selection 0-63 CH12 Pattern A Color mode 64-127 Speed selection when flowing Water effect M2000 User Manual Ver. 1.00 Page 17...

  • Page 18: Troubleshooting

    Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting:  The fixture does not work, no light Check the connection of power and main fuse. M2000 User Manual Ver. 1.00 Page 18...

  • Page 19: Technical Specifications

    Class 4 LASER light Voltage: 230v/50Hz Power consumption: 100 W max Outside size and N.W.: / 3.2kg 138*230*126mm EN60825-1:2014, application of the European Directives: Directive LVD n°2014/35/EU Directive RoHS n°2011/65/EU Directive EMC n°2014/30/EU M2000 User Manual Ver. 1.00 Page 19...
  • Page 20 Importé par / Imported by EVOLITE – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62 M2000 User Manual Ver. 1.00 Page 20...
