Summary of Contents for Rollei Compact Traveler Star S3 Macro

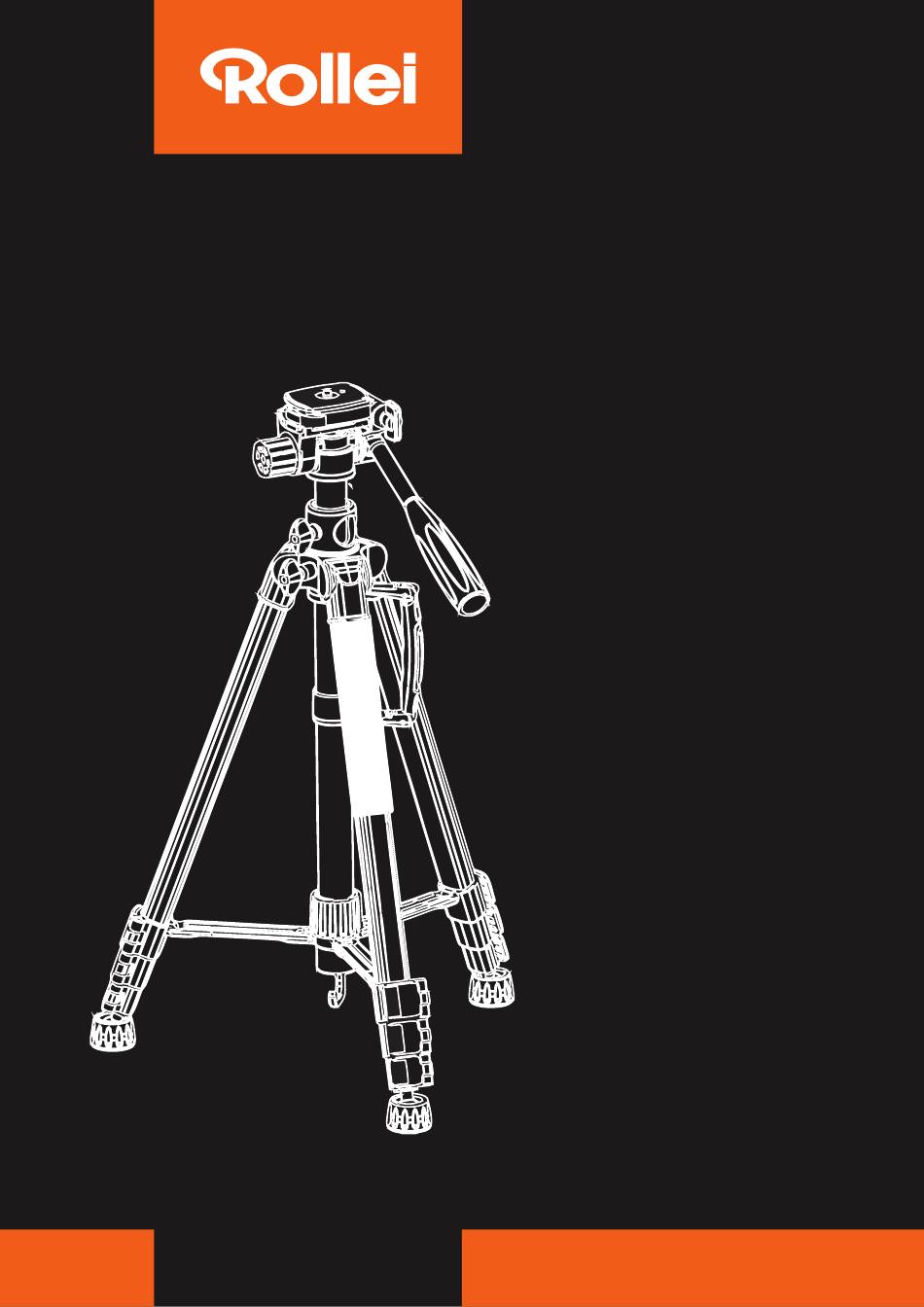

- Page 1 Compact Traveler Star S3 Makro Compact Traveler Star S3 Macro ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH www.rollei.de...
- Page 2 1. Einführung des Stativs Sicherheits-PIN Mittelsäule 1/4“-Schraube Winkel-Verriegelungsknopf Neige-Verriegelungsknopf Haken Zentrale Achsen-Verriegelung Vertikal- Verriegelungsknopf Mittelsäulen-Verriegelungsknopf Verriegelungshebel Stativbein Griff Beinverschluss Gummifüße Abb. 1 Abb. 2 Abb. 2 Abb. 3 Abb. 4 Abb. 5 Abb. 6 Abb. 7 Abb. 8 DEUTSCH...
- Page 3 2. Die Verwendung der Schnellwechselplatte Um die Schnellwechselplatte zu entfernen, ziehen Sie Sie den Verriegelungshebel der Platte nach außen, die Schnellwechselplatte löst sich dann und kann abgenommen werden (siehe Abb. 2). 3. Vertikales Schwenken, horizontales Drehen und 90-Grad-Aufnahme – Drehen Sie den Schwenkeinstellknopf zum Lockern in Pfeilrichtung, um so ein gleichmäßiges Schwenken zu ermöglichen. Drehen Sie den Knopf in die entgegengesetzte Richtung zum Festziehen.
- Page 4 Technische Daten Stativ Material Aluminium Höhe minimal 52 cm Höhe maximal 178 cm Arbeitshöhe maximal 150 cm Packmaß 58 cm Gewicht 1,63 kg Traglast maximal 5 kg Beinsegmente Stativbeindurchmesser 16,6 / 19,8 / 23 / 26,6 mm Einbeinstativ Höhe minimal 44 cm Höhe maximal 158 cm...
- Page 5 1. Introduction of the Tripod Safety PIN Centre column 1/4“ screw Angle locking knob Tilt locking knob Hook Central axis locking knob Vertical locking knob Centre column locking knob Locking lever Tripod leg Handle Leg lock Rubber feet Fig. 1 Fig.
- Page 6 2. Using the Quick-Release Plate To remove the quick-release plate, pull the locking lever of the plate outwards, the quick-release plate will then release and can be remo- ved (see fig. 2). 3. Vertical Swivelling, Horizontal Turning and 90 Degree Shooting –...
- Page 7 Base diameter 4 cm Weight 242 g Maximum load 5 kg Quick-release plate Size 6.5 x 5 x 1.5 cm Weight 21 g Box content Compact Traveler Star S3 Macro, bag Design and technical data are subject to change without notice.
- Page 8 Rollei GmbH & Co. KG In de Tarpen 42 22848 Norderstedt Service Hotline: +49 40 270750277 /rollei.foto.de @rollei_de Item No.: 28640 www.rollei.com...
