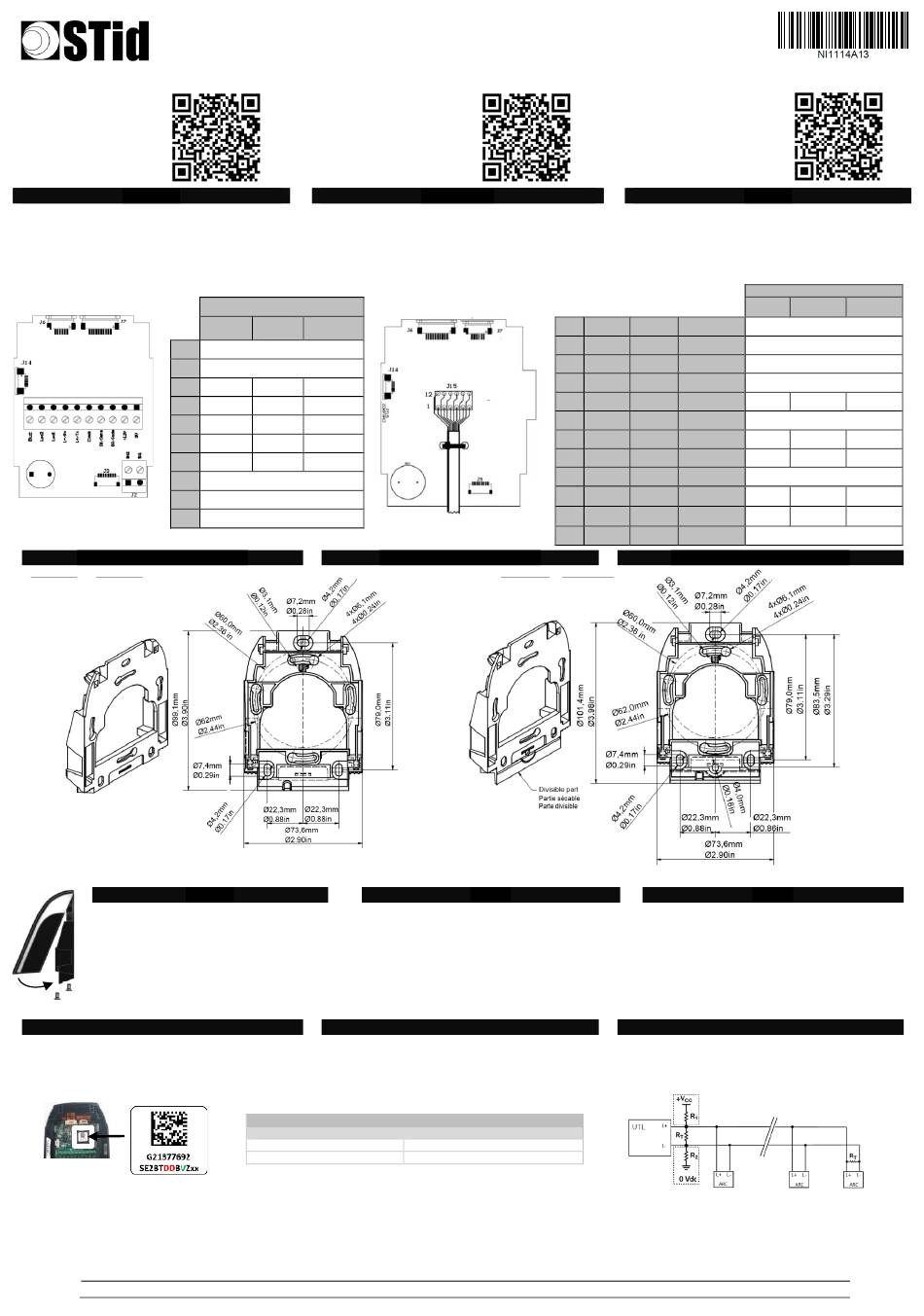

Stid ARCS Blue Installation Instructions

ARCS Blue
Upgradable readers
Installation instructions
Download the complete
installation instructions
Connection
J6: Antenna connector
J7: Keypad connector
J9: Biometric connector
J14: Display connector
J2: O/C contact
J4: Output Connector / J15: Output cable
J4
1
2
3
J4
4
5
6
7
8
9
10
Smart mounting plate dimensions
Version1 / Versión1
General tolerance following ISO NFT 58-000 standard
Mounting
- Route the cables through the hole in the
base.
- Screw the base in its final location.
- Connect the reader.
- Test the readings and communication.
- Place the reader on the base (clip the top part
and then pivot it down).
- Lock the reader with the two screws
provided using the specific tool.
Bus architecture (RS485)
R : 120 Ω end-of-line resistor supplied.
T
Depending on the version of the electronic board, the
readers are fitted directly or not with pull-up / pull-down
resistors on the electronic board. The board version can
be found on the label:
Earlier versions require the wiring of resistors R1 and R2
(1.5 kΩ resistors supplied) to use the extended features of
the RS485 Bus: FAIL-SAFE (see RS485-AN-960).
© STid - 20 PA des Pradeaux FR13850 Gréasque - NI1114A13- Page 1 sur 4 - Ed. 10/05/2023
STid reserves the right to make change without notice, for the purpose of product improvement.
Télécharger la notice
d'installation complète
J6 : Connecteur antenne
J7 : Connecteur clavier
J9 : Connecteur module biométrique
J14 : Connecteur écran
J2 : Contact O/F
J4 : Sortie connecteur / J15 : Sortie câble
Type / Tipo
Clock
Wiegand RS485
& Data
0 Vdc
+Vcc (+7 Vdc to +28 Vdc)
D0 Code NC NC
D1 Data NC NC
Clock Clock NC NC
NC NC L+L+
NC NC L-L-
Led 1
Led 2
Buzzer / Timbre
Tolérance générale suivant standard ISO NFT 58-000
- Faire passer les câbles dans la cavité du socle.
- Fixer le socle sur son emplacement final.
- Effectuer le raccordement du lecteur.
- Tester le fonctionnement.
- Placer le lecteur sur le socle (clipper le haut puis
pivoter le vers le bas).
- Fixer le lecteur à l'aide des 2 vis et de l'embout
fourni.
R : résistance de fin de ligne de 120 Ω fournie.
T
En fonction de la version de la carte électronique, les
lecteurs sont
résistances de pull-up / pull-down sur la carte. La
version de la carte se trouve sur l'étiquette :
pull-up / pull-down on electronic board/ sur la carte / on tarjeta
Variant V =
0, 1, 2, 3 ou 4
5
Les versions antérieures nécessitent le câblage des
résistances R1 et R2 (résistances de 1,5 kΩ fournies)
pour utiliser les fonctionnalités étendues du Bus RS485
: FAIL-SAFE (voir RS485-AN-960).
ARCS Blue
Lecteurs évolutifs
Notice d'installation
Raccordement
Dimensions du socle de fixation
Version2 / Versión 2
Fixation
Architecture en bus (RS485)
directement équipés ou non
Version DD ≥
07
03
ARCS Blue
Lectores escalables
Procedimiento de instalación
conforme con NOM-024 -SCFI-2013
Descargar el procedimiento
de instalación completo
J6: Conector de la antena
J7: Conector del teclado
J9: Conector biométrico
J14: Conector de la pantalla
J2: Contacto O/C
J4: Conector de salida / J15: cable de salida
J15
1
Dark blue Bleu foncé Azul oscuro
2
Pink Rose Rosa
3
Orange Orange Naranja
4
White Blanc Blanco
5
Yellow Jaune Amarillo
6
Red Rouge Rejo
7
Blue Bleu Azul
8
Grey Gris Gris
9 Green Vert Verde
White Blanc Blanco
10
Brown Marron Marrón
White Blanc Blanco
11
purple violet púrpura
12
Brown Marron Marrón
Dimensiones de la base de montaje
Tolerancia general según la norma ISO NFT 58-000
- Pase los cables por el orificio de la base.
- Atornille la base a su ubicación final.
- Conecte el lector.
- Pruebe la lectura y comunicación.
- Coloque el lector en la base (en los clips de la
parte superior y luego gírelo hacia abajo).
- Fije el lector con los 2 tornillos y la tapa incluida.
Arquitectura del bus (RS485)
R : resistencia de final de línea de 120 Ω incluida.
T
Según la versión de la tarjeta electrónica, los lectores están
de equipados directamente o no con resistencias pull-
up/pull-down en la tarjeta. La versión de la tarjeta
electrónica se puede encontrar en la etiqueta:
Las versiones anteriores requieren el cableado de las
resistencias R1 y R2 (resistencias de 1,5 kΩ incluida) para
utilizar las funciones extendidas del bus RS485: FAIL-SAFE
(consulte RS485-AN-960).
Conexión
Type / Tipo
Clock
Wiegand RS485
& Data
SW2
SW1
Led 2
Buzzer
Clock Clock NC
+Vcc (+7 Vdc to +28 Vdc)
D1 Data NC
D0 Code NC
Led 1
NC NC L+
NC NC L-
0 Vdc
Montaje
