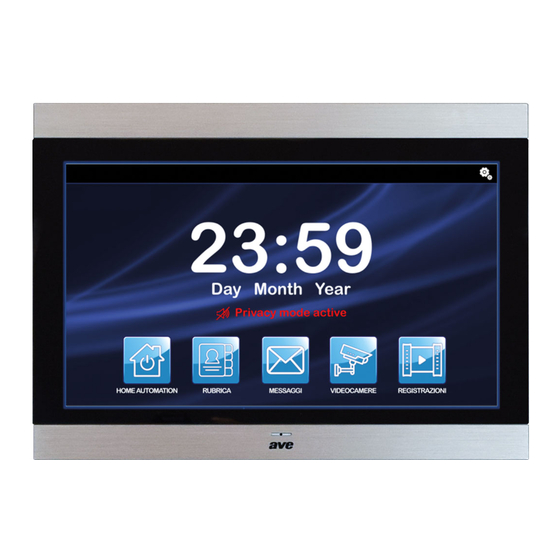

TS10..-V POSTAZIONE INTERNA AUDIO-VIDEO TOUCH SCREEN VIVA-VOCE
Il dispositivo TS10..-V è una postazione interna audio-video del sistema DOMINA Videocitofonia con funzione Touch Screen realizzato per gestire sia il sistema
videocitofonico in abbinamento alla postazione esterna, sia il sistema domotico in abbinamento ad uno dei supervisori domotici che svolgono la funzione di
web-server. L'interfaccia grafica utente stilizzata a icone grafiche e menù interattivi, permette una gestione semplice ed intuitiva di tutto il sistema.
Oltre alle funzioni di supervisore domotico (in abbinamento al web-server), integra al suo interno la funzione di monitoraggio videocamere*, messaggistica testuale
tra appartamenti, chiamate intercomunicanti, video segreteria, screensaver con cornice digitale, abilitazione della funzione apri-porta ed in generale il controllo del
sistema videocitofonico.
Il dispositivo è realizzato in monoblocco per l'installazione a parete mediante l'apposita staffa di fissaggio fornita in dotazione, compatibile con gli interassi standard
delle scatole a tre frutti della serie civile (installata in orizzontale).
Per quanto riguarda il cablaggio elettrico, il dispositivo necessità dell'alimentazione provenite dal alimentatore 53ABAUX12V, della connessione Ethernet verso
la postazione esterna (e/o lo switch di rete VI-NET008) e per la funzionalità domotica è necessaria la copertura del segnale Wi-Fi dal router a cui è collegato il
Web-Server. Inoltre per la funzione di Campanello Fuori Porta, è necessario il collegamento al contatto libero da potenziale di un normale pulsante aperto posto fuori
dall'appartamento, utilizzando un cavo 2x0.50 mm
Caratteristiche tecniche
• Contenitore:
• Grado di protezione:
• Alimentazione da sorgente SELV:
• Temper. e Umidità Relat. di riferimento:
• Campo Temper. Amb. di Funzionamento: da -25°C a +55°C
• Umidità Relativa Massima:
• Altitudine max:
Connessioni
• Morsetto 1:
• Morsetto 2:
• Morsetto 3:
• Morsetto 4:
• ETH (Non PoE):
Avvertenze (*)
Consultare le "Prescrizioni installative" presso www.ave.it nella sezione MANUALI TECNICI. Si raccomanda inoltre la predisposizione del collegamento internet per
consentire la tele-assistenza durante il periodo di garanzia del prodotto. Si consiglia linea dedicata da alimentazione (UPS) Si raccomanda, inoltre, la verifica periodica
degli aggiornamenti software al fine di avere le migliori prestazioni e garantire il corretto funzionamento. Gli aggiornamenti sono reperibili tramite la rete di assistenza
tecnica.
La postazione esterna possiede due schede di rete distinte: quella accessibile mediante connettore Ethernet RJ45 è utilizzata per la
Powe Po wer: r:
comunicazione con la dorsale cablata della videocitofonica; mentre la seconda scheda di rete di tipo Wi-Fi è riservata alla connessione dati
12-18 12-18Vd Vdc c
300mA A 300m
+ + - - all'interno dell'appartamento mediante il relativo router domestico (al quale collegare il web-server domotico, l'antintrusione e la connessione
Bell Bell
Po Powe wer r Butto Button n
Supply Supply internet per accedere al cloud AveIntercom).
RJ45 RJ45
Ethernet Ethernet
(si raccomanda l'utilizzo di condutture separate dalla potenza e tratte non superiori a 20m).
2

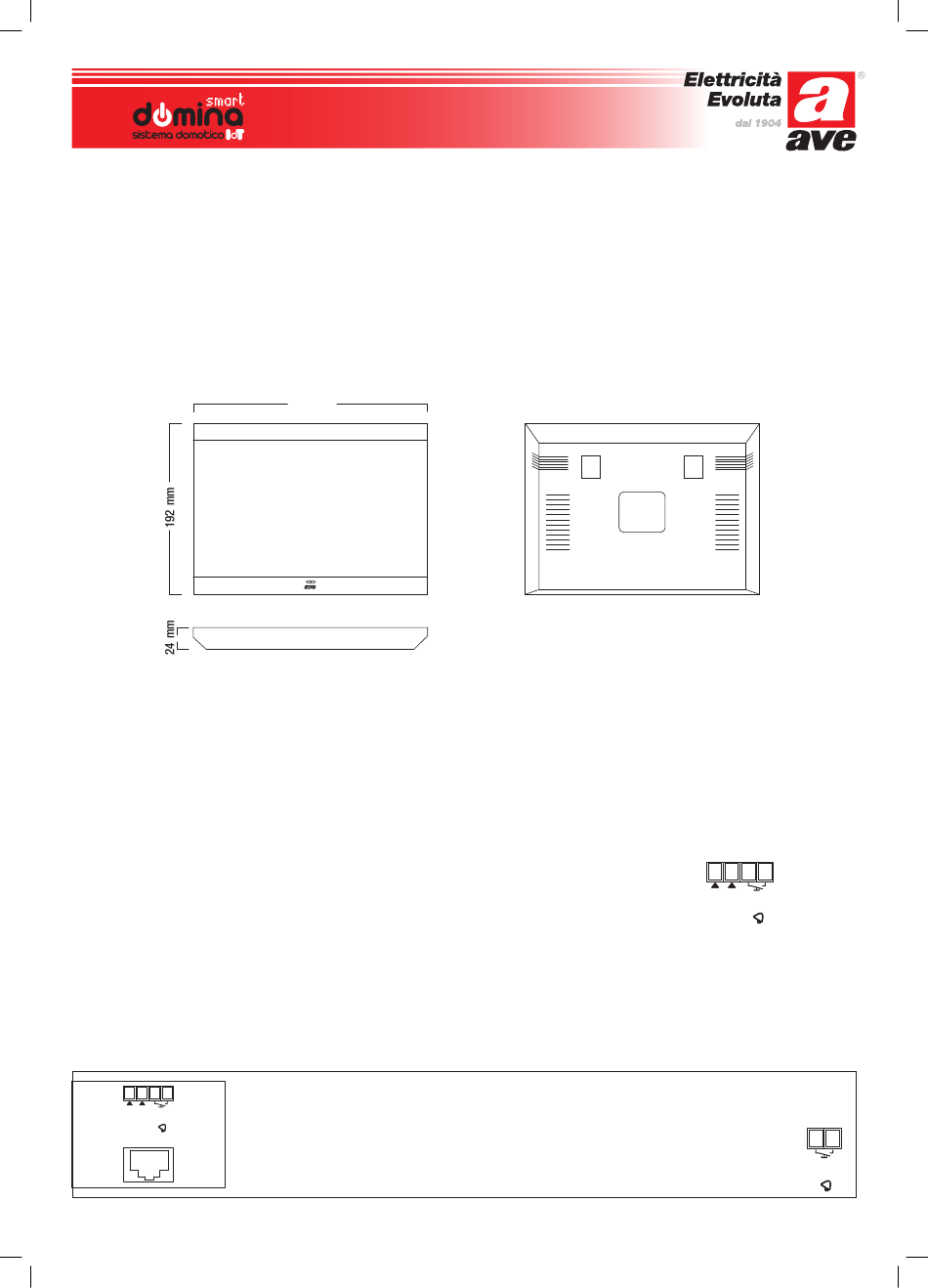

264 mm
Monoblocco (LxHxP) 261x192x23,1 mm
IP30
- Tensione nominale:
- Variazione ammessa:
- Assorbimento @ 12Vcc:
25°C UR 65%
90% a 30°C
2000m s.l.m.
Positivo alimentazione 12Vcc
Negativo alimentazione 12Vcc
Ingresso pulsante Campanello Fuori Porta
Ingresso pulsante Campanello Fuori Porta
Nota: non superiore a 10m utilizzando un cavo twistato e schermato.
Connettore rete LAN (da collegare alla rete Ethernet della Postazione Esterna)
Inoltre l'ingresso "Bell Button" permette il collegamento di un pulsante esterno per usufruire della
funzione "Campanello fuori porta".
IT
12Vcc
10,8 Vcc ÷ 13,2 Vcc
500 mA (2,5W In StanBy)
