D.B. Smith
Professional Series Sprayers
Use and Care Manual
("O" Style)

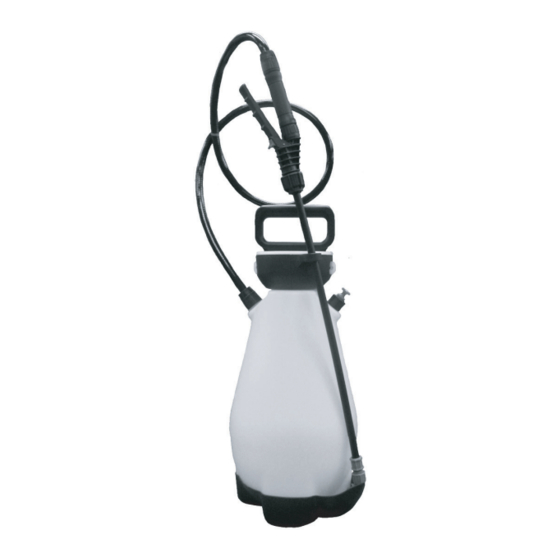

("R" Style)
CAUTION: Read and follow all instructions
Do Not Return This Sprayer To The Store
For Help, Information or Parts, Call : 1-800-311-9903
The Fountainhead Group, Inc.
23 Garden St., New York Mills, NY 13417
1-800-311-9903
www.TheFountainheadGroup.com
Manual No. 182365
Rev A: 05/30/14
ECN14-029
5 1/2" X 8 1/2" Booklet

Advertisement

Table of Contents
loading

Related Manuals for The Fountainhead Group D.B. Smith Professional Series

Summary of Contents for The Fountainhead Group D.B. Smith Professional Series

  • Page 1 (“R” Style) CAUTION: Read and follow all instructions Do Not Return This Sprayer To The Store For Help, Information or Parts, Call : 1-800-311-9903 The Fountainhead Group, Inc. 23 Garden St., New York Mills, NY 13417 1-800-311-9903 www.TheFountainheadGroup.com Manual No. 182365...
  • Page 2 SAFETY PRECAUTIONS • Read owner’s manual completely before operating this sprayer. • Always use goggles, gloves, and protective clothing when using sprayer. • Read and follow all instructions and cautions on label of products used in this sprayer. • Never use flammable liquids, caustics, acids, or hot water in this tank. •...
  • Page 3 ASSEMBLY INSTRUCTIONS Assemble Hose To Tank IMPORTANT: Do not attempt to heat or alter hose, hose nut, or barb prior to assembly. 1. Align hose barb tabs, push hose barb into tank until it stops (See Figure A). 2. Slide hose nut into place and turn clockwise to tighten.
  • Page 4 OPERATING INSTRUCTIONS Filling IMPORTANT: Always make sure the pressure is released from the tank before filling or servicing. If equipped, pull up on the knob of the pressure release valve until all the pressure is released from the tank. Otherwise, squeeze and hold shut-off lever until the unit stops spraying.

  • Page 5: Maintenance

    OPERATING INSTRUCTIONS CONTINUED Finish 1. Depressurize the tank as described in Release Tank Pressure section. 2. Turn the pump handle counterclockwise to remove the pump. 3. Empty any remaining liquid according to the product disposal directions. 4. Follow the Cleaning instructions. Cleaning 1.

  • Page 6: Nozzle Maintenance

    MAINTENANCE CONTINUED 3. Inspect o-ring. If worn or damaged, remove and replace. Lubricate o-ring with petroleum jelly. (See Figure 4) 4. Inspect check valve in bottom of barrel. If worn or damaged, remove and replace by pressing into hole in bottom of barrel. (See Figure 5) 5.

  • Page 7: Troubleshooting

    Shut-off Maintenance (Smith Pro II) Always depressurize sprayer before maintenance by activating shut-off and spraying contents out. 1. Unscrew the handle from the shut-off assembly. 2. Remove the filter from the shut-off assembly. 3. Clean any debris from inside the handle, shut-off assembly, or the filter by rinsing with A.
  • Page 8 KITS, PARTS & ACCESSORIES KIT #10 KIT #9 KIT #11 7-SS 7-21 7-18 7-14 KIT #5 KIT #2 “O” “R” Page 8...
  • Page 9 “O” SPRAYER PARTS “R” SPRAYER PARTS KEY# PART# DESCRIPTION KEY# PART# DESCRIPTION 182264 2 GALLON “R” TANK (INCLUDES KEY #4) 181052 1 GALLON “O” TANK 182265 3 GALLON “R” TANK (INCLUDES KEY #4) 181036 2 GALLON “O” TANK 180836 PRV ASSEMBLY 181120 3 GALLON “O”...
  • Page 10 SERVICE KITS, PARTS & ACCESSORIES ARE AVAILABLE BY CONTACTING The Fountainhead Group, Inc. - Customer Service Center Monday - Friday 8 A.M. - 5 P.M., EST Toll Free: 1-800-311-9903 e-mail: Info@TheFGI.com Access online at: www.TheFountainheadGroup.com Page 10...
  • Page 11 PRECAUCIÓN: Lea y siga todos las instrucciones No devuelva este atomizador a la tienda Para obtener ayuda, información o piezas, llame al: 1-800-311-9903 The Fountainhead Group, Inc. 23 Garden St., New York Mills, NY 13417 1-800-311-9903 www.TheFountainheadGroup.com Manual No. 182365...
  • Page 12 PRECAUCIONES DE SEGURIDAD • Lea todo el manual del usuario antes de operar este atomizador. • Siempre utilice gafas de seguridad, guantes y ropa protectora cuando use el atomizador. • Lea y siga todas las instrucciones y precauciones que se muestran en la etiqueta de los productos que se usan en este atomizador.
  • Page 13 INSTRUCCIONES DEL ENSAMBLAJE Ensamble la manguera en el tanque IMPORTANTE: No intente calentar ni alterar la manguera, tuerca de manguera o conector dentado antes del ensamblado. 1. Alinee las lengüetas de la espiga de la manguera, presione la espiga de la manguera en el tanque hasta que se detenga.

  • Page 14: Instrucciones De Operación

    INSTRUCCIONES DE OPERACIÓN Llenado IMPORTANTE: Siempre asegúrese de que se ha liberado la presión del tanque antes de llenar o utilizar. Si provista, jale hacia arriba la perilla de la válvula de liberación de presión hasta que se libere toda la presión del tanque.

  • Page 15: Mantenimiento

    INSTRUCCIONES DE OPERACIÓN (continuación) Finalización 1. Despresurice el tanque según se describe en la sección Libere la presión del tanque. 2. Gire el mango de la bomba en sentido antihorario para quitar la bomba. 3. Vacíe todo el líquido restante de acuerdo con las intrucciones de desecho del producto. 4.

  • Page 16: Mantenimiento De La Boquilla

    MANTENIMIENTO (continuación) 3. Inspeccione la junta tórica. Si está gastada o dañada, sáquela y reemplácela. Lubrique la junta tórica con gel de petróleo. (Vea la Figura 4) 4. Inspeccione la válvula de retención en el fondo del cilindro. Si está gastada o dañada, sáquela y reemplácela presionando en el orificio en el fondo del cilindro.

  • Page 17: Solución De Problemas

    Mantenimiento del dispositivo de cierre (Smith Pro) Siempre despresurice el atomizador antes de darle mantenimiento al activar el cierre y atomizador los contenidos hacia afuera. 1. Destornille el mango del dispositvo de cierre. 2. Retire el filtro del dispositivo de cierre. 3.
  • Page 18 JUEGOS, PIEZAS Y ACCESORIOS KIT #10 KIT #9 KIT #11 7-SS 7-21 7-18 7-14 KIT #5 KIT #2 “O” “R” página 18...
  • Page 19 PARTES DEL ATOMIZADOR “O” PARTES DEL ATOMIZADOR “R” No. DE No. DE DESCRIPCIÓN No. DE No. DE DESCRIPCIÓN CLAVE PIEZA CLAVE PIEZA 181052 TANQUE “O” DE 1 GALÓN TANQUE “R” DE 1 GALÓN (INCLUYE 181828 CLAVE NO.4) 181036 TANQUE “O” DE 2 GALONES TANQUE “R”...
  • Page 20 LOS JUEGOS DE REPARACIÓN, PIEZAS Y ACCESORIOS SE ENCUENTRAN DISPONIBLES COMUNICÁNDOSE A The Fountainhead Group, Inc. - Centro deservicio al cliente De lunes a viernes de 8 A.M. a 5 P.M., EST Llame sin costo al: 1-800-311-9903 Correo electrónico: Info@TheFGI.com Ingrese en línea a: www.TheFountainheadGroup.com...
