DITALIA CD-1006 Assembly Manual

Manual de Montagem
Assembly Manual / Manual Asamblea
www.ditalia.com.br
CD-1006

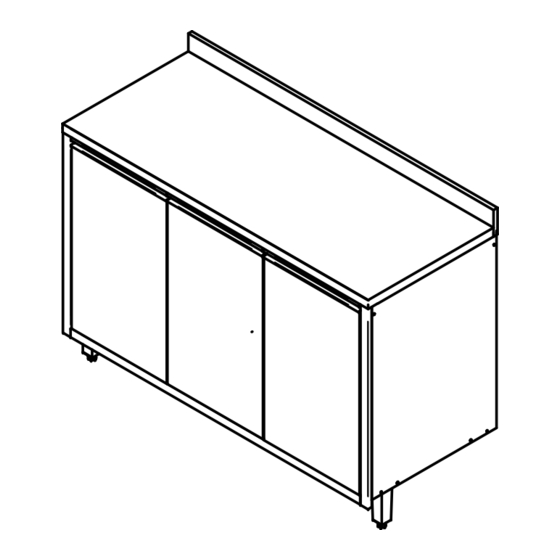

Balcão 3Pt
Itapema
PESO SUPORTADO
Notas especiais:
01 - Examine completamente todas as peças do móvel antes de iniciar o trabalho.
02 - Recomenda-se montar o móvel conforme este manual de montagem.
03 - É de responsabilidade do montador seguir as instruções do Manual de Montagem, que são fundamentais para garantir a estrutura do móvel.
Special Notes:
01 - Examine carefully all parts of the furniture before starting the work.
02 - It is recommended to assemble the furniture as explained in this assembly manual.
03 – The assembler has the responsibility of following the instructions of the Assembly Manual, which are essential to insure the furniture structure.
Notas Especiales:
01 - Examinar a fondo todas las piezas de los muebles antes de comenzar el trabajo.
02 -
Se recomienda montar el mueble como el presente manual de montaje.
03 - Es responsabilidad del instalador de seguir las instrucciones del Manual de la Asamblea, que son esenciales para asegurar la estructura del móvil.
Aviso:
Para mais informações consulte as notas especiais, através do link: www.ditalia.com.br
For further information please check the special notes accessing the link: www.ditalia.com.br
Para más informaciones favor dirigirse a los apuntes especiales a través del link:
Ferramentas Necessárias
Tools
45 min.
1 (uma) pessoa para montagem
Antes de montar seu móvel, leia cuidadosamente o Manual de Instruções e
o mantenha para futuras consultas. OBRIGADO.
Before assembling your furniture, read the Assembly Instructions carefully, and keep it for future checking. THANKS! Antes de armar
su mueble, lea el Manual de Instrucciones cuidadosamente y consérvelo para futuras referencias. GRACIAS
Ditalia Móveis Industrial Ltda • Estrada RS-444, s/n • KM-26 • Prédio Adm. • Monte Belo do Sul • RS • Brasil • CEP-95718-000 • Fone/Fax (55.54) 2102.5000 • e-mail: assistencia@ditalia.com.br • www.ditalia.com.br
508
1200
www.ditalia.com.br
*Ferramentas não fornecidas.
/ Herramientas
Lista de ferragens
Rev.: 00
Data: 17/12/2019 / Lista de materiales
Materials List
Cód.: 300593
Descrição
Item
Description/Descripción
A
B
C
D
F
G
H
I
890
J
L
M
N
O
P
Puxador Perfil Alumínio 375x35x17mm
Q
R
S
Plástica Cinza 57x30x30
T
Pé Plástico Cromado c/
Regulagem 130x40x40
U
07
Lista de peças
Pieces List
Descrição Código
N°
Quant.
De scri pti on/De scri pci ón
1 La te ral Di rei ta/Ri ght Si de/Late ra l de recha 301166153
2 La teral Es querda/Left Si de/Lateral Izqui e rda 301167153
18
Cavilha Madeira
3 Bas e/Bas e/Bas e 304131153
Ø6x30
4 Pra te l ei ra/She l f/Es ta nte 305087153
5 Cos ta/Back/Revés 307026023
01 6 Traves s a/Lane /Carri l 311089153
Perfil H Plástico
7 Porta /Door/Puerta 338094151
1168x18x6mm
8 Mol dura /Frame/Marco 317169053
9 Mol dura Mai or/Frame/Marco 317159053
05
10 Di vi sã o/Di vi s i on/Di vi s ión 302045153
11 Pi l as tra/Travers e/Travi es a 309081153
12 Tampo/Top/Ta pa 303069153
Parafuso CF Ø5,0x50
13 Es pel ho/Mi rror/Es pejo 311068153
04
Parafuso CC
Ø4,0x25
15
Parafuso CC
Ø3,5x40
64
Parafuso
CC Ø3,5x14
10
Suporte Metálico
90° 22x18x12mm
12
50
Prego 10x10
02
Dobradiça Baixa
Caneco 35 c/ calço
06
Cantoneira
Metálica 18x18
Dobradiça Alta
04
Caneco 35 c/
calço
Distanciador
04
Plástico
06
70x32x15mm
Adesivo Tapa
12
Furo Papel Tauari
Ø19mm
03
02
Bucha Plastica
Ø8mm
02 04
Suporte Fixação Aereo
02
Metálico 54x28x28
02
Proteção Cantoneira
03
03
12
Parafuso CC
Ø3,5x30
08
07
07
01
/ Lista de piezas
Cor Código Cor Dimensão
Material Quant.
di mensi on/di mens ión
Tauari/Off White Tauari/Preto Brilho
Ta uari 301166153 Ta uari 670x490x15 MDP 1
Ta uari 301167153 Ta uari 670x490x15 MDP 1
Ta uari 304131153 Ta uari 1168x490x15 MDP 1
Ta uari 305087153 Ta uari 1168x420x15 MDP 1
Ta uari 307026023 Ta uari 326x1190x03 MDF 2
Ta uari 311089153 Ta uari 1168x54x15 MDP 2
Off Whi te 338094159 Preto Bri lho 625x375x15 MDP 3
Ta uari 317169053 Ta uari 694x30x15 MDF 2
Ta uari 317159053 Ta uari 1138x30x15 MDF 1
Ta uari 302045153 Ta uari 324x420x15 MDP 1
Ta uari 309081153 Ta uari 600x63x15 MDP 1
Ta uari 303069117 Preto 1200x493x30 MDP 1
Ta uari 311068117 Preto 1200x90x15 MDP 1
13
05
06
05
10 01
11
08
09
