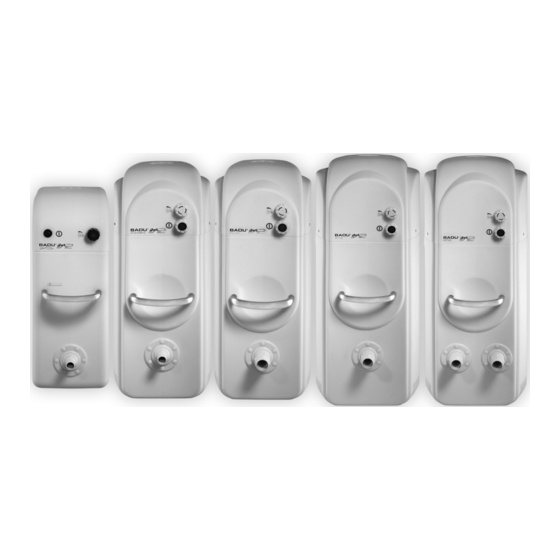

Summary of Contents for Speck pumpen BADU Jet Active
- Page 1 Einbau-, Montage- und Betriebsanleitung Gegenstrom-Schwimmanlagen Operating and installation instructions Counter swim units Instructions de montage et de mise en service des appareils de nage à contre-courant geprüfte Sicherheit VG 766.2330.054 11/04 K’ D/GB/F - TB-b...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1. Allgemeines ..........................3 2. Sicherheit ..........................4-6 3. Montage ...........................7 4. Auffüllen der Pumpe ......................8 5. Elektrischer Anschluss ......................9 6. Bauseitiger Anschluss ......................9 7. Aufbauvorschlag ........................10 8. Bedienung ..........................11 9. Technische Daten bei 50 Hz ....................12 10. Befestigung des Abstandshalters ..................13 11. -
Page 3: Allgemeines
*auch erhältlich als: tele (Sicherheitsteleskopstützfuß) spot (Scheinwerfer) Allgemeines Speck Pumpen Verkaufsgesellschaft Karl Speck GmbH & Co., Lauf Ursprungsland: Bundesrepublik Deutschland Einsatzbereich: Für Festrand- und Aufstellbecken, als Attraktion zur Fitness, als Wellen- oder Luftperlbad, Unterwassermassage (nach ärztlichem Rat), Schwimmen ohne Wende. -
Page 4: Sicherheit
Sicherheit Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Maschine/Anlage verfügbar sein. Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten, allgemeinen Sicherheitshinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingefügten, speziellen Sicherheitshinweise, so z. - Page 5 2.2 Personalqualifikation und -schulung Das Personal für Bedienung, Wartung, Inspektion und Montage muss die entsprechende Qualifikation für diese Aufgaben aufweisen. Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betreiber genau geregelt sein. Liegen bei dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unter- weisen.
- Page 6 2.6 Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten Der Betreiber hat dafür zu sorgen, dass alle Wartungs-, Inspektions-, und Montagearbeiten von autorisiertem und qualifiziertem Fachpersonal ausgeführt werden, das sich durch eingehendes Studium der Betriebsanleitung ausreichend informiert hat. Die Unfallverhütungsvorschriften sind zu beachten. Grundsätzlich sind Arbeiten an der Maschine nur im Stillstand durchzuführen.
-
Page 7: Montage
Die Gegenstrom-Schwimmanlagen sind für den Betrieb an Schwimmbecken konstruiert. Es muss auf die Angaben in der Einbau-, Montage- und Betriebsanleitung geachtet werden, da besondere Anforderungen für Pumpen zur Verwendung an Schwimmbecken bestehen. Montage 3.1 Aufstellungsort wählen und nach Bild 7 vorbereiten. Wenn die Anlage für ein Aufstellbecken verwendet wird, muss der Sicherheitsteleskopstützfuß... -
Page 8: Auffüllen Der Pumpe
Die Pumpe wird mit Hilfe des Schlauches Ihres Handbodenreinigers und der Filteranlage entlüftet bzw. aufgefüllt. Dieser Vorgang wird wie folgt vorgenommen: 4.1 Nachdem die BADU Jet active fest am Beckenrand befestigt wurde. 4.2 Achtung: Sehr wichtig! Für den Ansaug- bzw. Bild 2 Entlüftungsvorgang muss die Luftregulierung... -
Page 9: Elektrischer Anschluss
Elektrischer Anschluss Elektrisches Netz 1~ 220 - 240 V, 50 Hz Die elektrischen Anschlussarbeiten sind unter Berücksichtigung der Bestimmungen nach DIN VDE 0100 Teil 1 und Teil 702/A1 von einem Elektrofachmann durchzuführen. Die Anlage ist gemäß Anschlussschema ans Elektronetz anzuschließen. Das Leerrohr muß... -
Page 10: Aufbauvorschlag
Aufbauvorschlag Geräteabmessungen (Maße in cm) Bild 7 BTA Badu Jet activ.p65 03.11.2004 TB-b... -
Page 11: Bedienung
Bedienung 8.1 Das Ein- und Ausschalten der Anlage wird durch Druck auf den in der Haube eingebauten Pneumatiktaster vorgenommen (Bild 2). Der Taster kann vom Becken aus betätigt werden. 8.2 Die Luftregulierung ermöglicht es, über die Düse Luft anzusaugen um so einen Perlbadeffekt zu erreichen. -
Page 12: Technische Daten Bei 50 Hz
Technische Daten bei 50 Hz ® BADU active ® JET- Pumpe, BADU 21-40/54 G Spannung Drehstrom Wechselstrom 1~ 230 V Förderstrom der Pumpe (m³/h) Leistungsaufnahme P (kW) 1,10 Leistungsabgabe P (kW) 0,75 Ausströmdruck an der Düse (bar) 0,80 Ausströmgeschw. 2m vor Düse (m/s) 0,80 Massagedruck (bar) max. -
Page 13: Befestigung Des Abstandshalters
10. Befestigung des Abstandshalters BTA Badu Jet activ.p65 03.11.2004 TB-b... -
Page 14: Sicherung Der Haube
11. Sicherung der Haube Haube gem. Bild 2a mit der Grundplatte verbinden BTA Badu Jet activ.p65 03.11.2004 TB-b... - Page 15 ® 12. Explosionzeichnung BADU Jet active BTA Badu Jet activ.p65 03.11.2004 TB-b...
-
Page 16: Explosionszeichnung
® 13. Stückliste BADU Jet active Teil-Nr. Stück Benennung Haube active Luftregulierung kpl., Pneumatiktaster kpl. Wulstscheibe für M 5, Messing – vernickelt Linsensenkschraube M 5 x 16 mm, A 2 PVC-Schlauch, 0,7 m, 8 x 3 mm, glasklar mit Gewebe Blende glatt, weiß... -
Page 17: Schaltplan
Anhang I Schaltplan BADU ® Jet active Bei Störung Sicherung überprüfen! BTA Badu Jet activ.p65 03.11.2004 TB-b... -
Page 18: Konformitätserklärung
EG-Konformitätserklärung Déclaration CE de conformité / EC declaration of conformity / Dichiarazione CE di conformità / EG-verklaring van overeenstemming / EU-yhtäpitävyysilmoitus / Declaracion de conformidad im Sinne der EG-Maschinenrichtlinie 89/392/EWG, Anhang II A conformément à la directive CE relative aux machines 89/392/CEE , Annex II A / as defined by machinery directive 89/392/EEC Annexe II A / ai sensi della direttiva CE 89/392 relativa a macchinari, Appendice II A / inzake richtlijn van de raad betreffende machines 89/392/EEG, bijlage II A / määriteltynä... - Page 19 Table of Contents 1. General Information ......................20 2. Safety ..........................21-23 3. Mounting ..........................24 4. Filling the Unit ........................25 5. Electrical Connection......................26 6. Installation on Site .......................26 7. Suggestion for Installation ....................27 8. Operation ..........................28 9. Technical Data at 50 Hz ......................29 10.
-
Page 20: General Information
Installation and Operation Instructions General information Speck Pumpen Verkaufsgesellschaft Karl Speck GmbH & Co., Lauf Country of origin: Federal Republic of Germany Applications: Installation in all types of swimming pools as an attraction, for fitness, as wave or air- bubble bath, for underwater massage (after medical advice) and swimming without turn. -
Page 21: Safety
Safety This operation manual gives basic instructions which are to be observed during installation, operation and maintenance of the pump. It is therefore imperative that this manual be read by the responsible personnel/operator prior to assembly and commissioning. It is always to be kept available at the installation site. It is not only the general safety instructions contained under this main heading “safety”... - Page 22 2.2 Qualification and training of operating personnel The personnel responsible for operation, maintenance, inspection and assembly must be adequately qualified. Scope of responsibility and supervision of the personnel must be exactly defined by the plant operator. If the staff does not have the necessary knowledge, they must be trained and instructed, which may be performed by the machine manufacturer or supplier on behalf of the plant operator, moreover, the plant operator is to make sure that the contents of...
- Page 23 2.6 Safety instructions relevant for maintenance, inspection and assembly work It shall be the plant operator’s responsibility to ensure that all maintenance, inspection and assembly work is performed by authorized and qualified personnel who have adequately familiarized themselves with the subject matter by studying this manual in detail. Any work on the machine shall only be performed when it is at a standstill, it being imperative that the procedure for shutting down the machine described in this manual be followed.
-
Page 24: Mounting
This counterswim unit is designed for operation on swimming pools. The instructions contained in this manual should be followed closely, since pumps used in swimming pool applications are subject to special requirements. Mounting 3.1 Select mounting site and prepare in accordance with figure 7. -
Page 25: Filling The Unit
The pump will be filled with water and purged of air using the hose of your manual vacuum cleaner or your filter unit. To do so please proceed as follows: 4.1 Make sure the BADU Jet active has been fixed solidly to the pool wall before starting. 4.2 CAUTION In order to be able to purge the pump the air regulation has to be completely closed otherwise it could draw air. -
Page 26: Electrical Connection
Electrical Connection Power source: 1~, 220 – 240 V, 50 Hz All electrical connections should be made by a licensed electrician under strict observation of the rules and regulations of DIN VDE 0100 part 1 and part 702/A1. The unit should be connected to the power supply as indicated in the wiring diagram. -
Page 27: Suggestion For Installation
Suggestion for Installation Unit dimensions (Dimensions in cm) BTA Badu Jet activ.p65 03.11.2004 TB-b... -
Page 28: Operation
Operation 8.1 Switching the unit ON or OFF is done by pressing the pneumatic pushbutton which is integrated in the hood, see fig. 2. The pushbutton can be actuated from inside the pool. 8.2 The air regulator enables the intake of air in order to achieve a bubble bath effect. The airflow can be regulated from inside the pool, see fig. -
Page 29: Technical Data At 50 Hz
Technical Data at 50 Hz BADU ® active Jet pump, BADU ® 21-40/54 G Voltage Three phase Single phase 1~230 V Pump flow rate (m3/h) Power input P1 (kW) 1,10 Power output P2 (kW) 0,75 Exit pressure at nozzle (bar) 0,80 Flow rate 2 m from a nozzle (m/s) 0,80... -
Page 30: Placing The Spacer
10. Placing the Spacer BTA Badu Jet activ.p65 03.11.2004 TB-b... -
Page 31: Securing The Hood
11. Securing the Hood Connect the hood to the base plate according fig. 2a BTA Badu Jet activ.p65 03.11.2004 TB-b... -
Page 32: Exploded View
12. Exploded View BTA Badu Jet activ.p65 03.11.2004 TB-b... -
Page 33: Parts List
13. Parts List Part # Qty. Description Hood “active” Air regulator, complete Pneumatic pushbutton, complete Beaded disk for M5, brass - nickel-plated Oval head countersunk screw M 5 x 16 mm, A 2 PVC hose, 0,7 m, 8 x 3 mm, crystal-clear with woven fabric Cover (bottom part), smooth, white - matte Intake line Adapter, PVC hose 40 mm, 40 x 5 mm, crystal-clear... -
Page 34: Appendix I Wiring Diagram
Appendix I ® Wiring diagram BADU Jet active In case of malfunktion check fuse BTA Badu Jet activ.p65 03.11.2004 TB-b... - Page 35 EG-Konformitätserklärung Déclaration CE de conformité / EC declaration of conformity / Dichiarazione CE di conformità / EG-verklaring van overeenstemming / EU-yhtäpitävyysilmoitus / Declaracion de conformidad im Sinne der EG-Maschinenrichtlinie 89/392/EWG, Anhang II A conformément à la directive CE relative aux machines 89/392/CEE , Annex II A / as defined by machinery directive 89/392/EEC Annexe II A / ai sensi della direttiva CE 89/392 relativa a macchinari, Appendice II A / inzake richtlijn van de raad betreffende machines 89/392/EEG, bijlage II A / määriteltynä...
- Page 36 Index 1. Généralités ..........................3 2. Sécurité ..........................4-6 3. Montage ...........................7 4. Remplissage de la pompe de nage à contre courant ............8 5. Raccordement électrique ......................9 6. Raccordement sur le site.......................9 7. Exemple d’installation ......................10 8. Utilisation ..........................11 9. Données techniques à 50 Hz ....................12 10.
- Page 37 (avec pied télescopique) spot (avec projecteur) Généralités Speck Pumpen Verkaufsgesellschaft Karl Speck GmbH & Co., Lauf / Neunkirchen, Allemagne Pays d’origine: Allemagne Domaine d’utilisation Cet appareil de nage à contre-courant a été conçu pour être monté au bord d’une piscine.
- Page 38 Sécurité Le présent mode d’emploi donne des instructions de base qui doivent être respectées lors de l’installation, de l’utilisation et de l’entretien. Il est donc indispensable qu’il soit lu avant le montage par l’installateur, ainsi que par les techniciens et opérateurs compétents, et qu’il pourra être consulté...
- Page 39 2.2 Qualification et instruction du personnel Le personnel chargé de l’exploitation, de l’entretien, de l’inspection et du montage, doit posséder la qualification requise pour exécuter chacun de ces travaux. Les responsabilités, la compétence et le contrôle du personnel doivent faire l’objet de dispositions précises de la part de l’exploitant.
- Page 40 2.6 Instructions de sécurité pour les travaux d’entretien, d’inspection et de montage L’exploitant doit veiller à la bonne exécution des travaux d’entretien, d’inspection et de montage par l’intermédiaire de techniciens qualifiés. Une lecture approfondie du présent manuel sera nécessaire au personnel chargé d’exécuter ces travaux. Les instructions préventives contre les accidents devront être respectées.
- Page 41 Cet appareil de nage à contre-courant a été conçu pour être monté au bord d’une piscine. Nous vous conseillons de suivre strictement les indications contenues dans la présente notice de montage et de mise en service, compte tenu notamment des règles spécifiques en matière d’installation des pompes sur les piscines.
- Page 42 Procéder comme suit : 4.1 Assurez-vous que le BADU Jet active est convenablement fixé. 4.2 ATTENTION ! Il est très important de fermer la figure 2 régulation d’air avant remplissage, sinon celle-ci...
- Page 43 Raccordement électrique Réseau électrique 1~ 220 – 240 V, 50 Hz Les travaux de branchement électrique doivent être effectués par un électricien qualifié, conformément aux normes DIN VDE 0100 par. 1 et 702/A1 en vigueur, et conformément au schéma de branchement fourni. La conduite servant au passage du câble de branchement électrique sera enfouie de 60 à...
- Page 44 Exemple d’installation Dimensions de l’appareil Mesures en cm figure 7 BTA Badu Jet activ.p65 03.11.2004 TB-b...
- Page 45 Utilisation 8.1 Par une simple pression sur la commande pneumatique montée sur le couvercle, vous mettez en marche et éteignez la nage à contre-courant (figure 2). Ce bouton peut être commandé de la piscine. 8.2 La prise d’air permet par l’intermédiaire de la buse, d’aspirer de l’air et obtenir un effet de bain à...
- Page 46 Données techniques à 50 Hz ® BADU active Pompe JET , BADU ® 21-40/54 G Tension Triphasée Monophasée 1~ 230 V Débit de la pompe (m³/h) Puissance absorbée P (kW) 1,10 Puissance à l’arbre P (kW) 0,75 Pression à la sortie de la buse (bar) 0,80 Vitesse de l’eau à...
- Page 47 10. Fixation de l’entretoise BTA Badu Jet activ.p65 03.11.2004 TB-b...
- Page 48 Sécuriser le couvercle Raccorder le couvercle à la platine de fondation (selon figure 2a). BTA Badu Jet activ.p65 03.11.2004 TB-b...
- Page 49 12. Vue éclatée BTA Badu Jet activ.p65 03.11.2004 TB-b...
- Page 50 13. Liste de pièces détachées Référence Quantité Désignation couvercle « active » régulation de l’air, complète commande pneumatique, complète rondelle à boudin pour M 5, laiton nickelé vis à tôle avec tête conique bombée M 5 x 16 mm, A 2 tuyau en PVC armé, transparent, 0,7 m, 8 x 3 mm enjoliveur coloris blanc mat conduite d’aspiration...
- Page 51 Annexe I ® Schéma de raccordement BADU Jet active en cas de panne, contrôler les fusibles! BTA Badu Jet activ.p65 03.11.2004 TB-b...
- Page 52 EG-Konformitätserklärung Déclaration CE de conformité / EC declaration of conformity / Dichiarazione CE di conformità / EG-verklaring van overeenstemming / EU-yhtäpitävyysilmoitus / Declaracion de conformidad im Sinne der EG-Maschinenrichtlinie 89/392/EWG, Anhang II A conformément à la directive CE relative aux machines 89/392/CEE , Annex II A / as defined by machinery directive 89/392/EEC Annexe II A / ai sensi della direttiva CE 89/392 relativa a macchinari, Appendice II A / inzake richtlijn van de raad betreffende machines 89/392/EEG, bijlage II A / määriteltynä...
